RK3568 三屏异显开发板（网络版）

开发板与模组介绍 · 瑞芯微方案

型号	XSWENC70E4ECS00H1E0G2NNXX
CPU	RK3568
cpu核心数	4核心A55
GPU	"ARM Mali-G52 2EE，支持 OpenGL ES 1.1/2.0/3.2、Vulkan 1.1、OpenCL 2.0"
NPU算力	"1 TOPS 算力，支持 INT4/INT8/FP16 混合精度，兼容 TensorFlow / PyTorch / ONNX 等主流框架"
DDR	8G
eMMC	16G
支持系统	Linux
视频编码	K@60fps H.265/H.264/VP9
视频输入	无
视频输出	"2路HDMI，最大分辨率 4K@60fps/1路VGA,最大1920x1080@60fps"
接口	4xUSB，CAN，RS485
存储器	2xSata
网络	RJ45 10/100/1000M x2
WIFI	无
运行温度	0到70°C
寿命	连续运行寿命大于 5 年以上

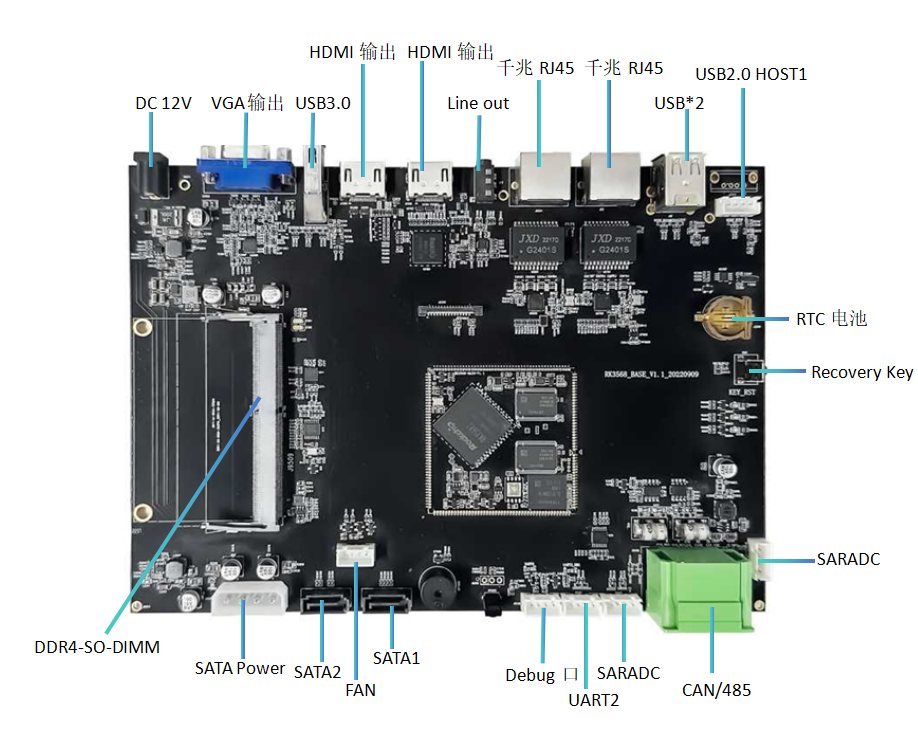

板卡接口图

正面图板卡尺寸：216*154mm

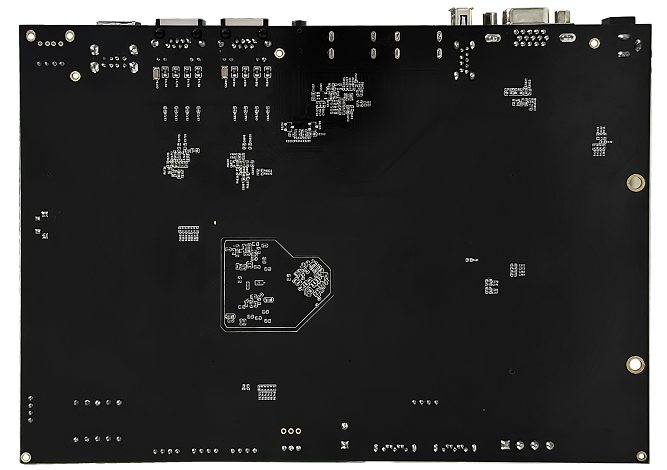

反面图

性能

1.采用瑞芯微RK3568处理器,是一款高端通用型SOC，22nm工艺制程,内部集成四核64位Cortex-A55处理器,主频高达2.0Ghz，2GB内存,16GB EMMC,RK809动态调频。
2.双核心架构GPU:集成双核心架构GPU,ARM G52 2EE,支持OpenGL ES1.1/2.0/3.2。OpenGL 2.0,Vulkan1.1,内嵌高性能2D加速硬件。
3.内置独立NPU:内置独立NPU,算力高达0.8Tops,可用于轻量级人工智能应用。
4.强大的视频编解码能力:高性能VPU支持4K 60帧视频解码多路视频源同时解码,支持三屏异显。h265、h264、vp9vp8视频解码和1080p 100fps h.265 h.264 VP9视频编码。
5.核心板:核心板采用邮票孔接口,可适配多种自定义底板能快速定制不同需求的底板版型,最快两周即可出样。核心板可搭配不同DDR和EMMC，自由选择所需配置。
6.接口丰富:双路千兆网口,SATA3.0,PCIE3.0,eDP转VGA接口,双HDMI,4G等接口一应俱全。

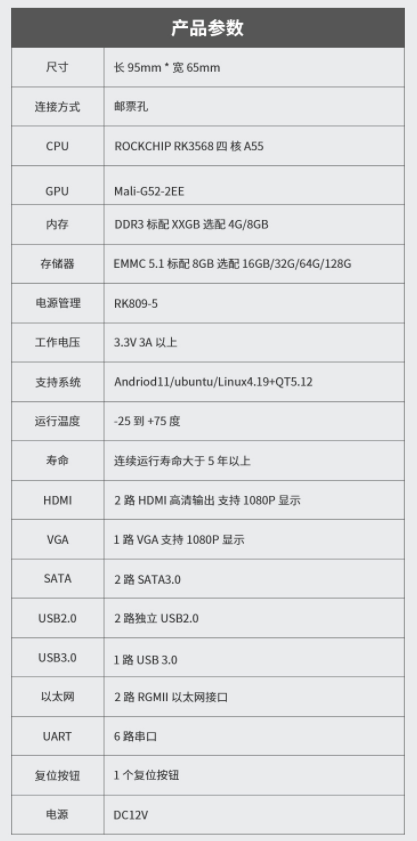

产品参数

接口电路

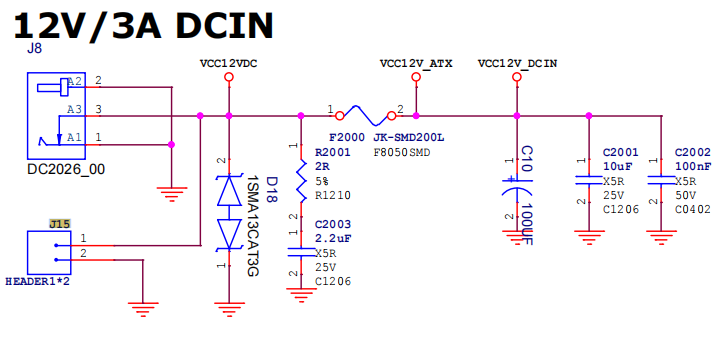

12V电源

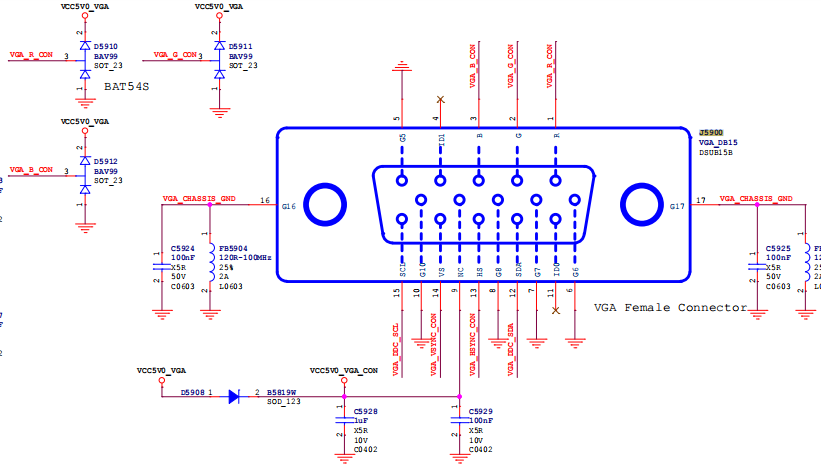

VGA接口

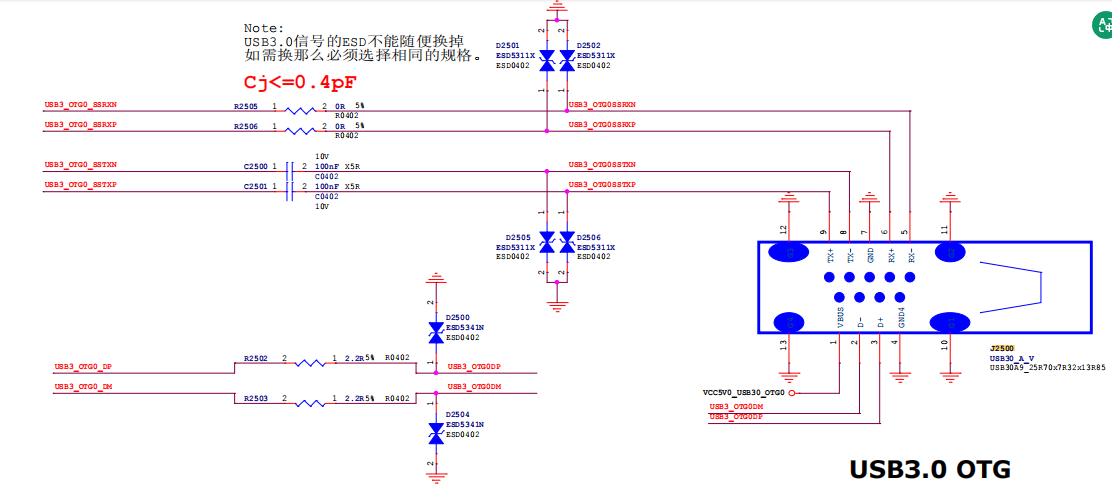

USB3.0烧录接口

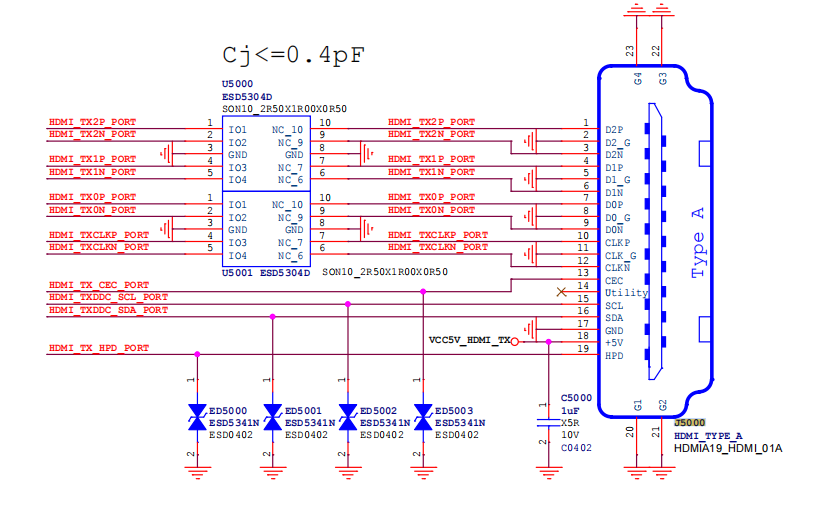

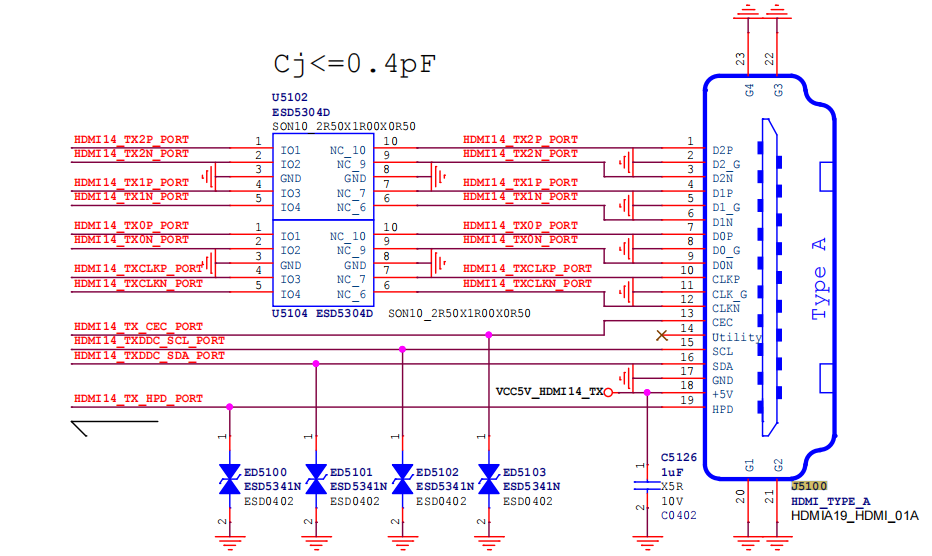

HDMI环出接口1/环出接口2

line out 接口

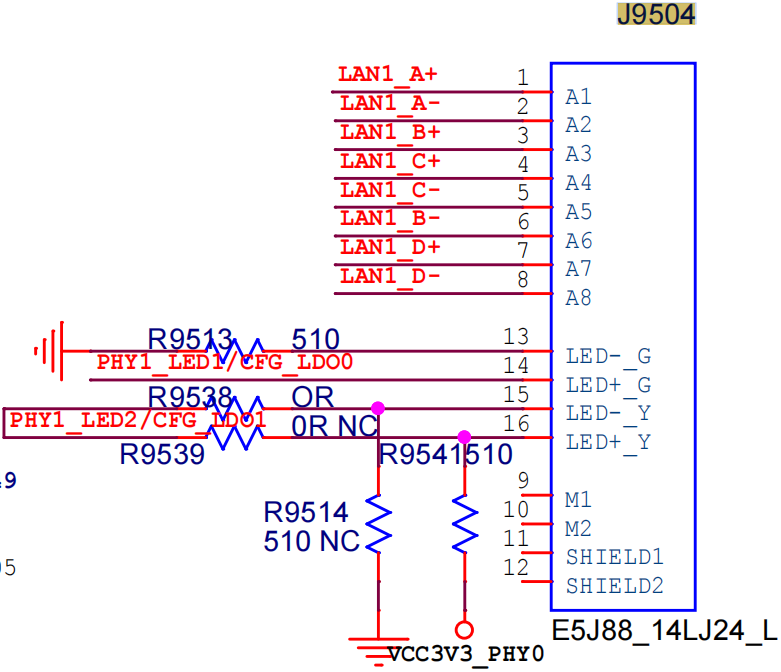

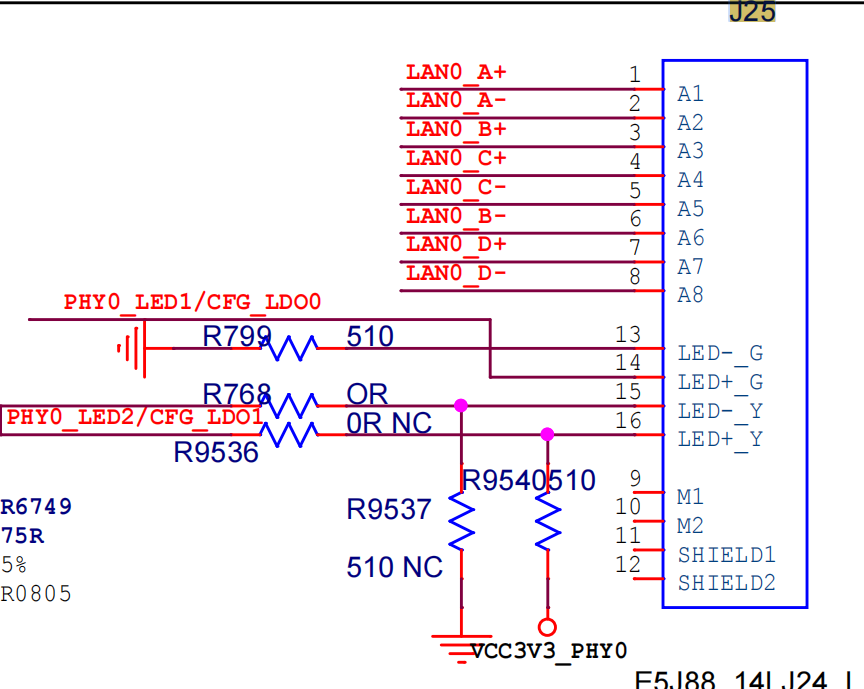

千兆RJ45接口1

千兆RJ45接口2

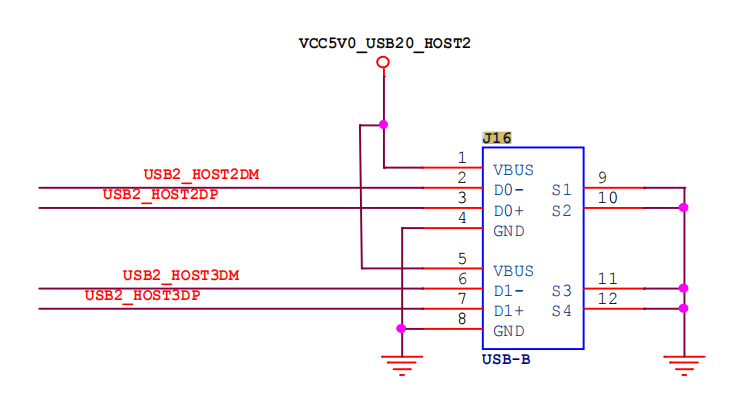

USB*2接口

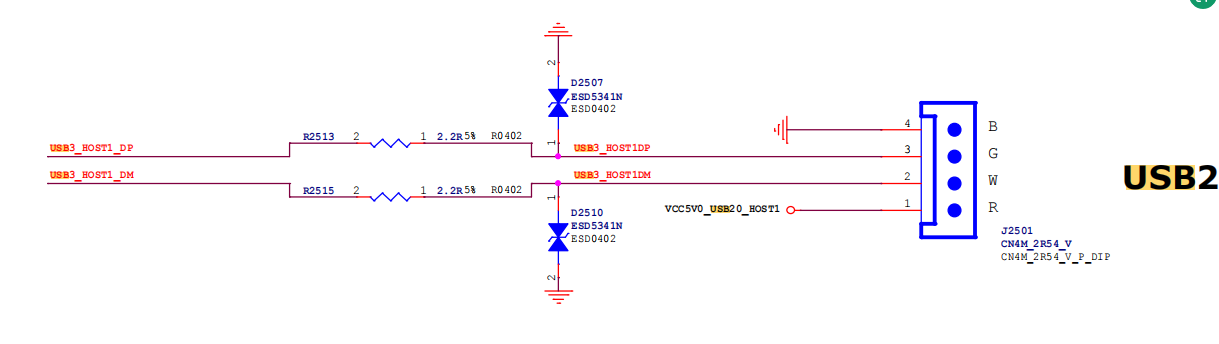

USB 2.0

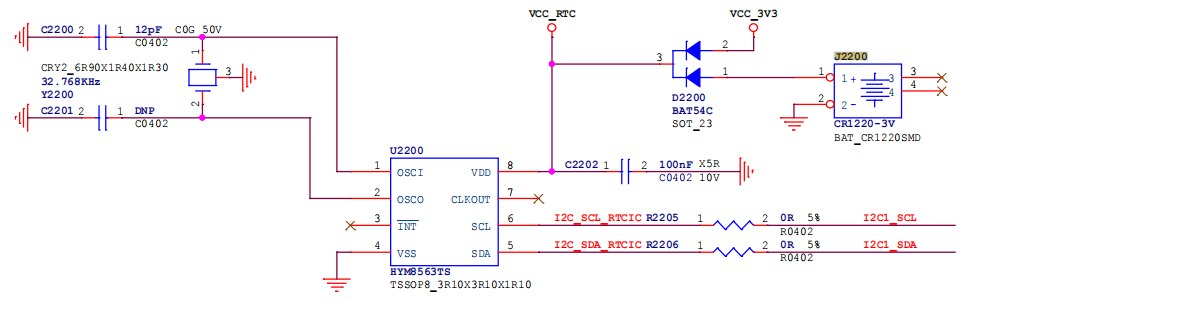

RTC接口

烧录复位接口

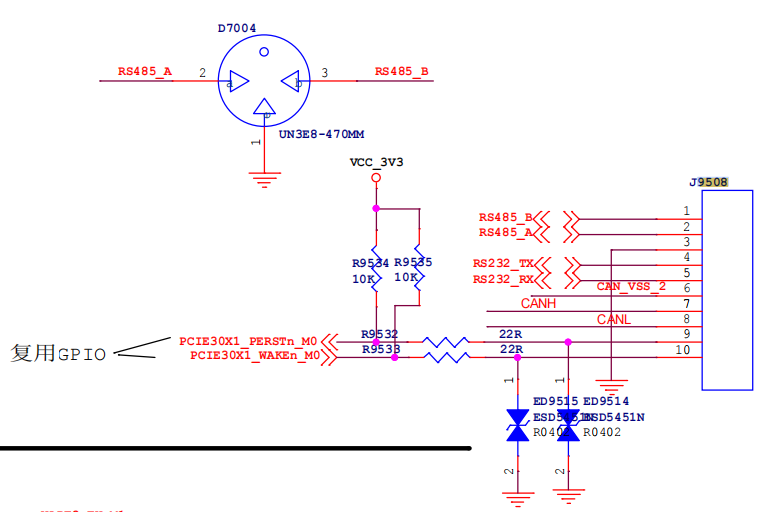

CAN/485接口

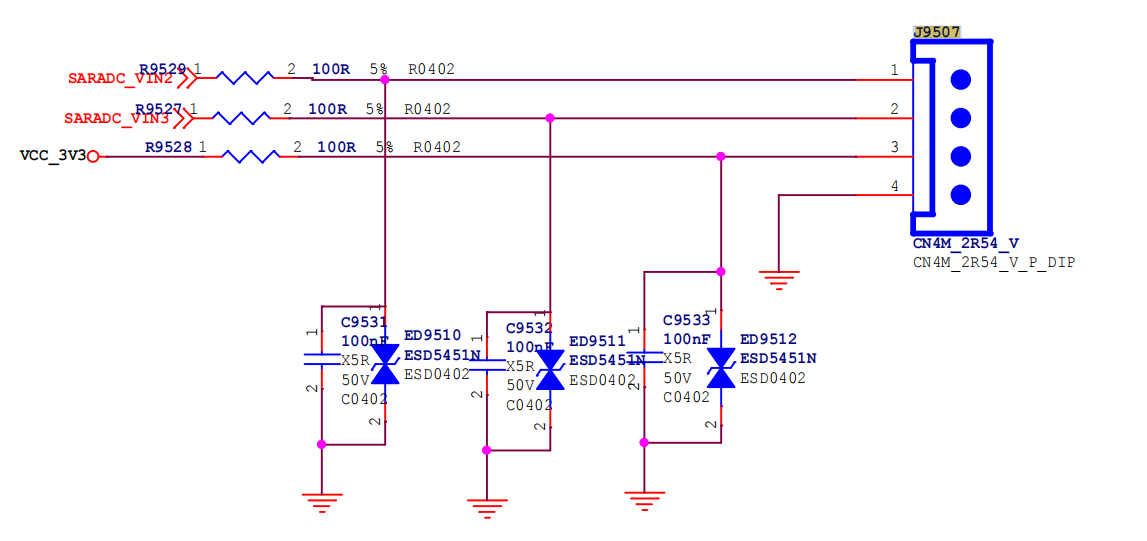

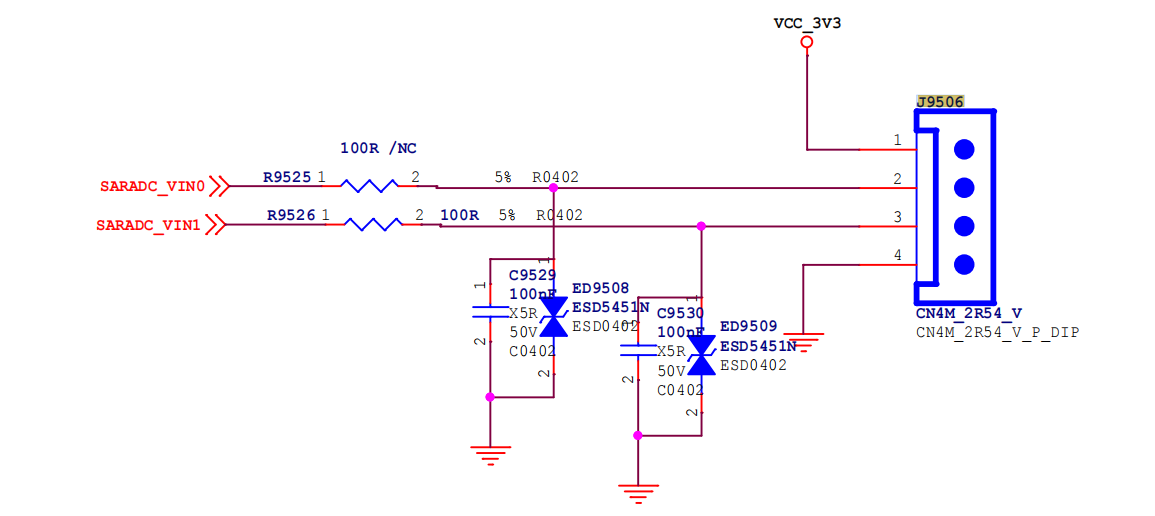

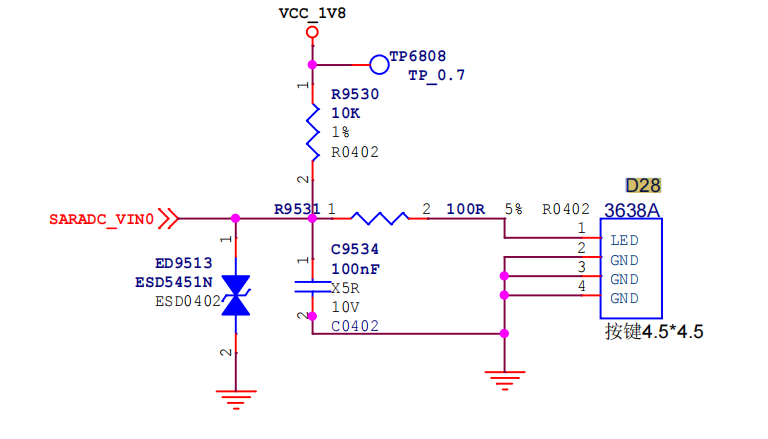

SARADC

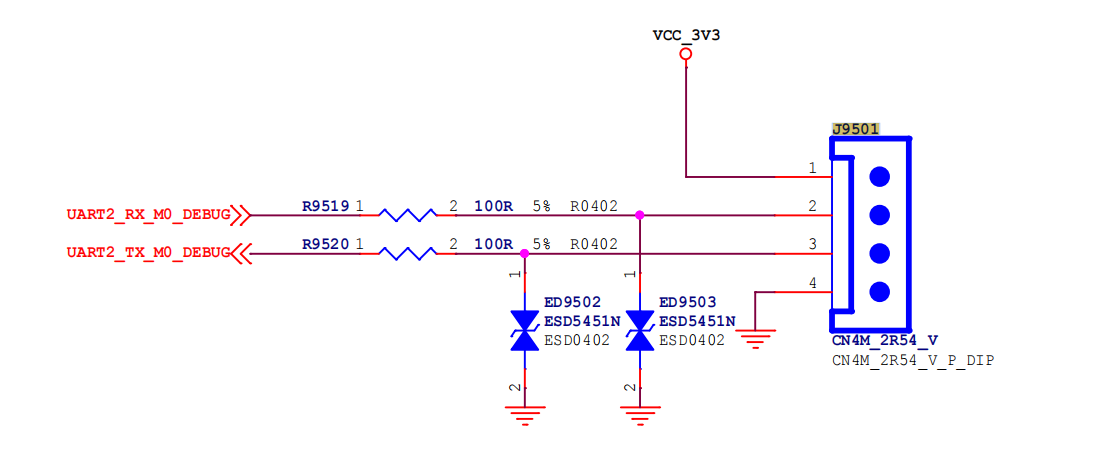

UART2

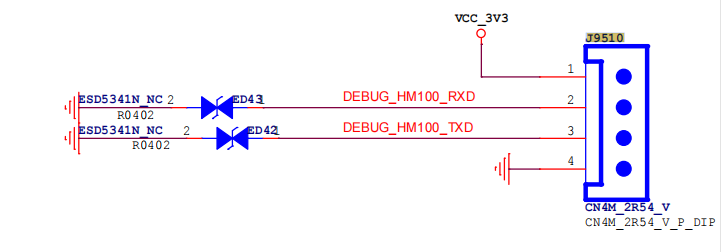

DEBUG

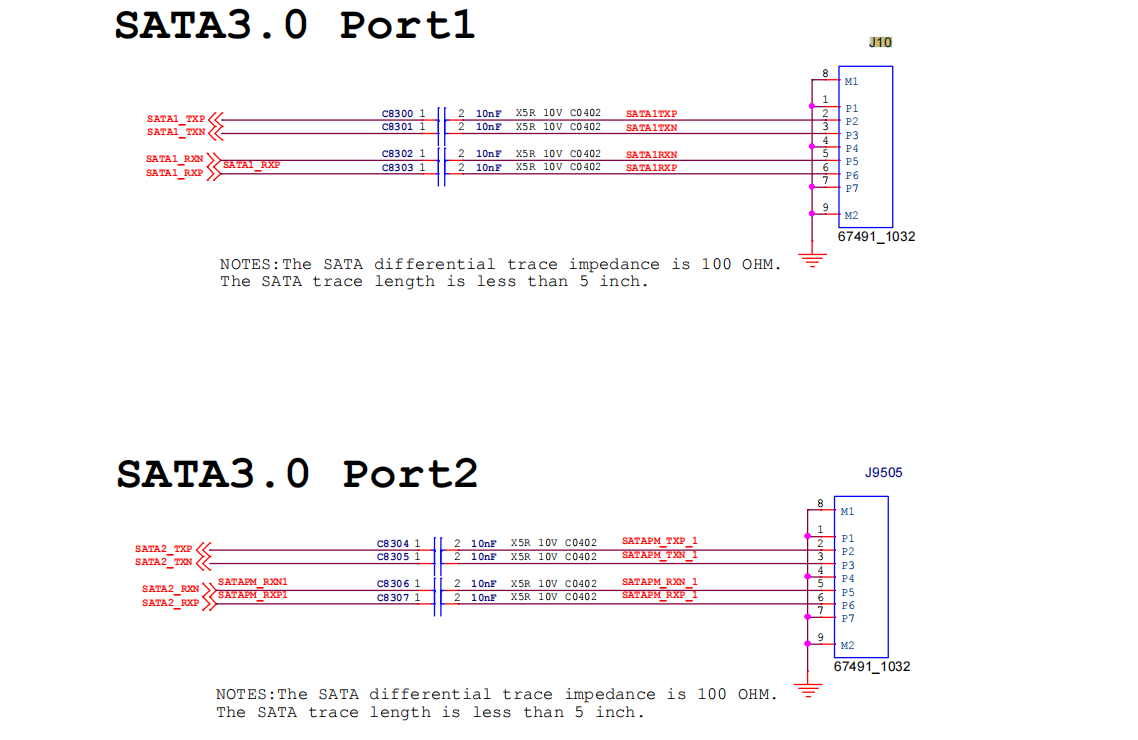

SATA Port

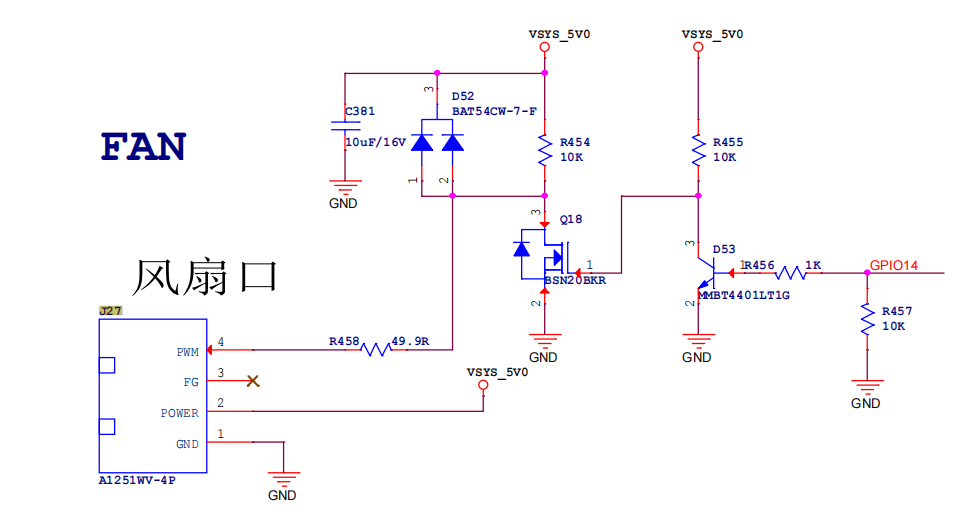

FAN

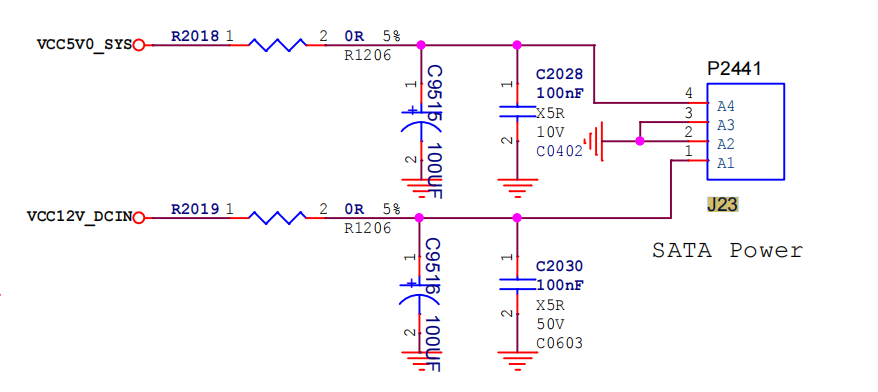

SATA Power

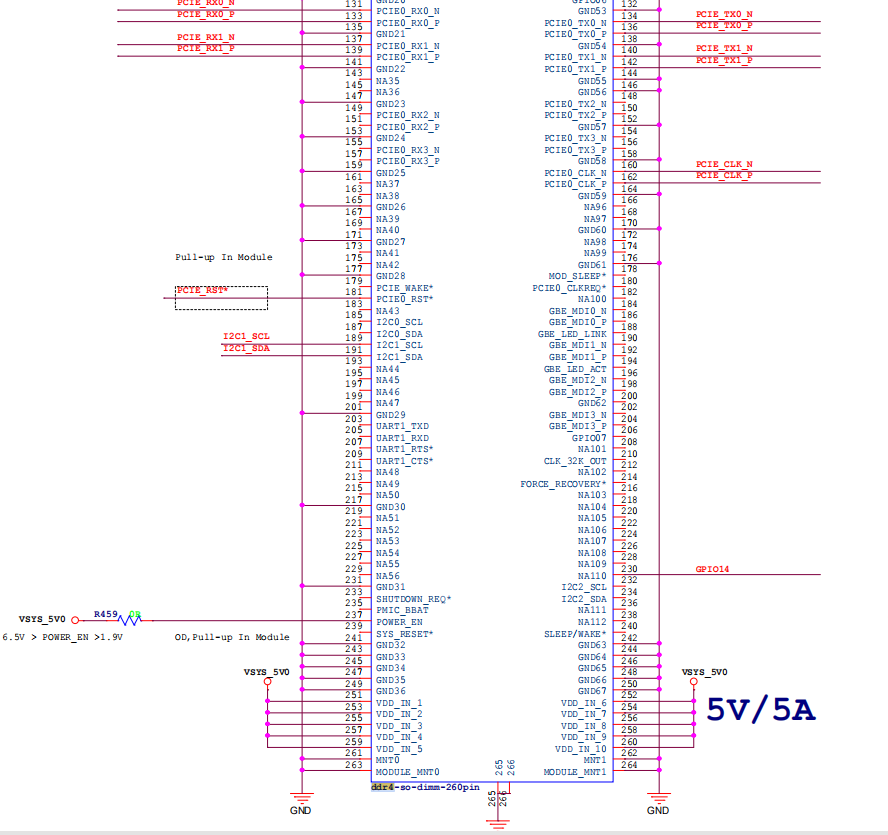

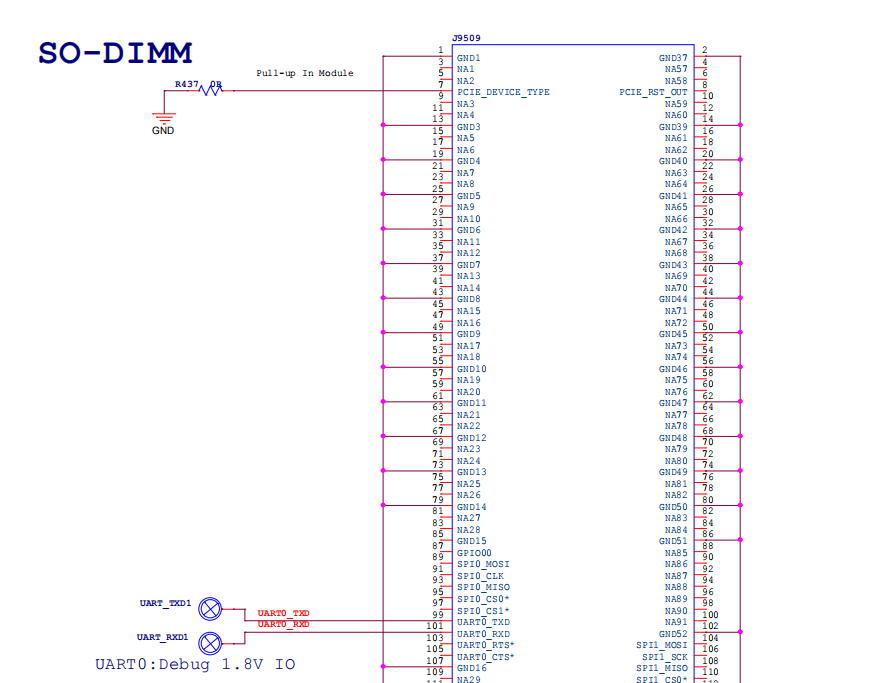

DDR4-SO-DIMM
