RV1126 4网口转码板卡
| RV1126 4网口 转码板卡 | |
|---|---|
| 型号 | XSWTVR-3CERV1126USB/TX |
| CPU | RV1126 |
| 视频编码 | 支持H.265/H.264编码/解码，最大分辨率3840x2160@30fps |
| 视频输入 | 1路USB摄像头输入，2路网络视频流最大分辨率支持1920x1080@30fps |
| 音频输入 | 1路模拟音频输入 采样率：8K/12K/16K/24K/32K/44.1K/48K |
| 存储器 | 8GB EMMC ，支持外部SD卡，最大512GB |
| 通讯 | 485x2，RS232X1，TTLx1 |
| USB | USB 2.0 |
| 网络 | RJ45 4个10/100M网口 ，2.4/5G WIFI，扩展CAT4 4G模块 |
| 运行温度 | -40到70℃ |
| 寿命 | 连续运行寿命大于 3 年以上 |

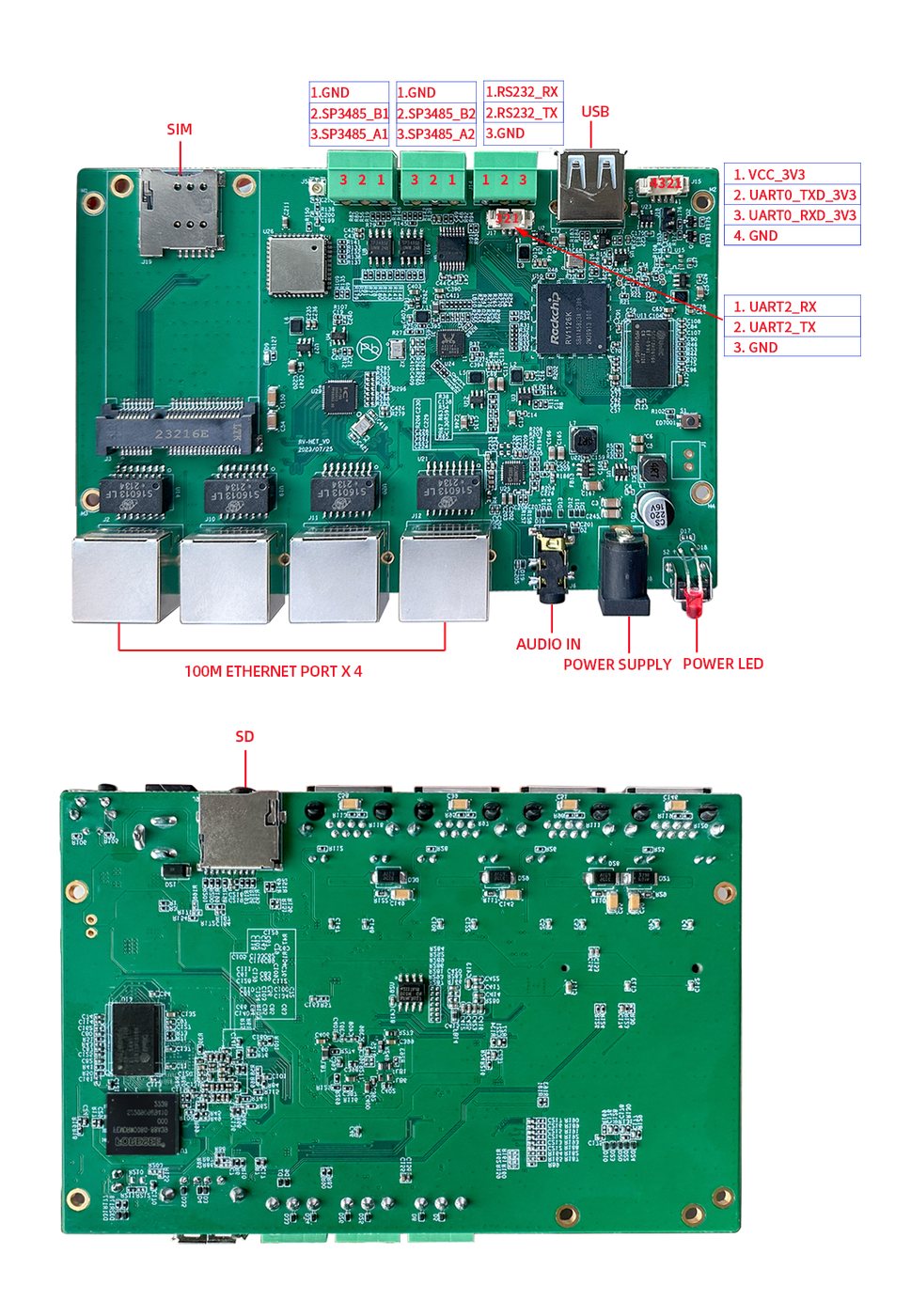

产品图片
板卡尺寸：128*86mm
CPU参数
RV1126K描述
• 四核 ARM Cortex-A7 and RISC-V MCU
• 150ms快速开机
• 2.0Tops NPU
• 14M ISP with 3帧 HDR
• 支持3个摄像头同时输入
• 4K H.264/H.265 视频编码和解码
特性
CPU
• 四核ARM Cortex-A7
• RISC-V MCU
NPU
• 2.0Tops, support INT8/ INT16
内存
•32bit DDR3/DDR3L/LPDDR3/DDR4/LPDDR4
• 支持eMMC 4.51, SPI Flash, Nand Flash
• 支持快速开机
显示
• MIPI-DSI/RGB 接口，最大1080P60fps
2D图形加速引擎
• 支持旋转, x/y镜像
• 支持alpha图层混合
• 支持放大、缩小
多媒体
• 1400万 ISP 2.0 with 3帧 HDR(Line-based/Frame-based/DCG)
• 同时支持2组MIPI CSI /LVDS/sub LVDS和一组16-bit并口输入
• 4K H.264/H.265 30fps 视频编码 -3840 x 2160@30 fps+720p@30 fps encoding
• 4K H.264/H.265 30fps 视频解码 -3840 x 2160@30 encoding + 3840 x 2160@30 fps decoding
外围接口
• 千兆以太网接口，具有TSO(TCP Segmentation Offload)网络加速
• USB 2.0 OTG and USB 2.0 host
• 两个 SDIO 3.0 接口for Wi-Fi and SD卡
• 8通道 I2S with TDM/PDM, 2通道I2S
接口电路

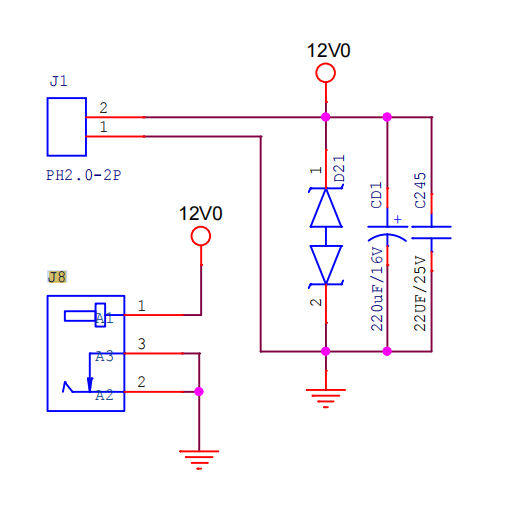

12V电源

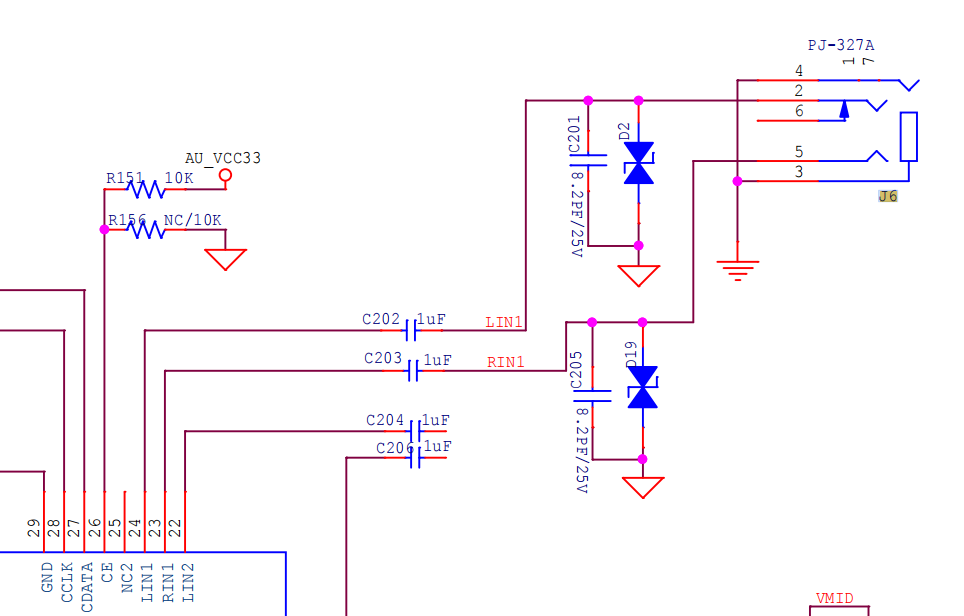

音频

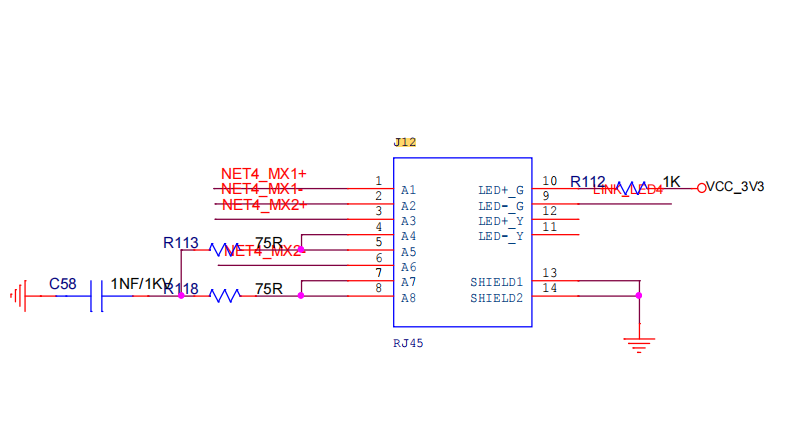

NET4 Port

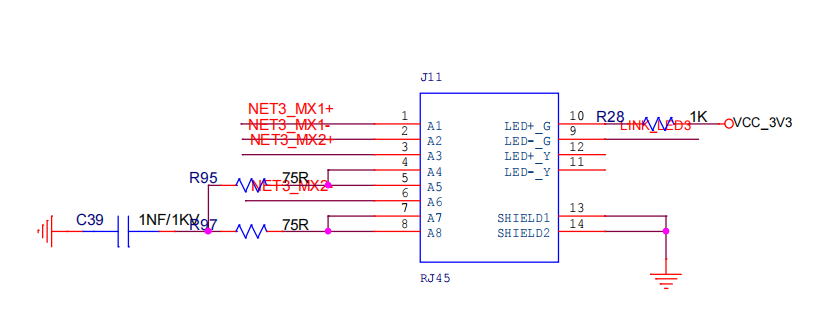

NET3 Port

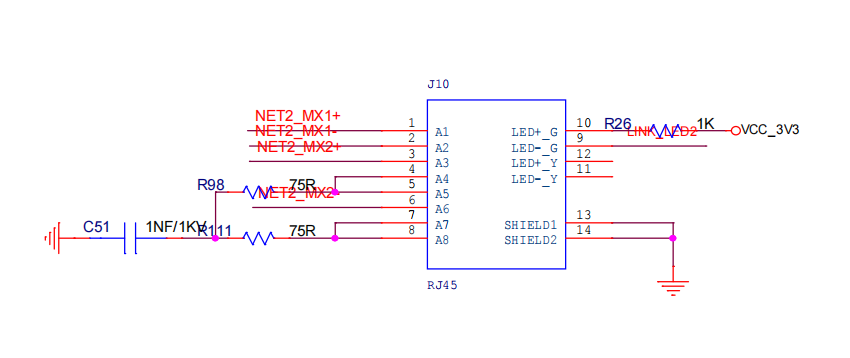

NET2 Port

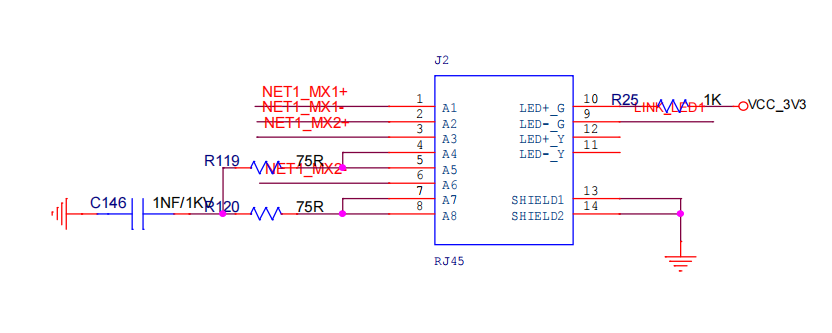

NET1 Port

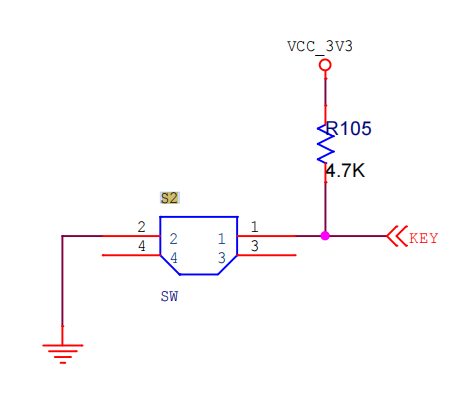

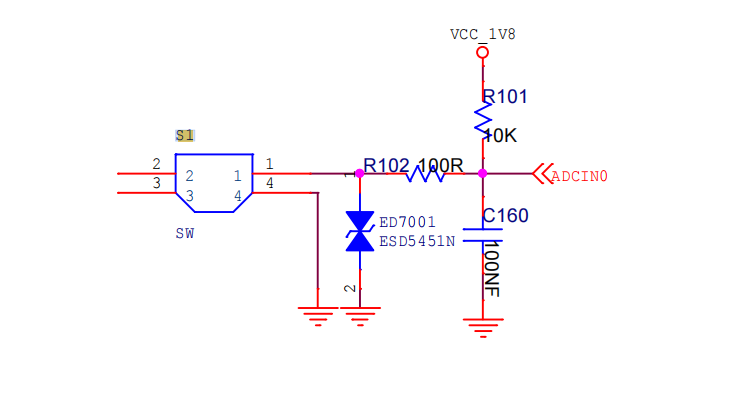

Recovery复位
板卡复位

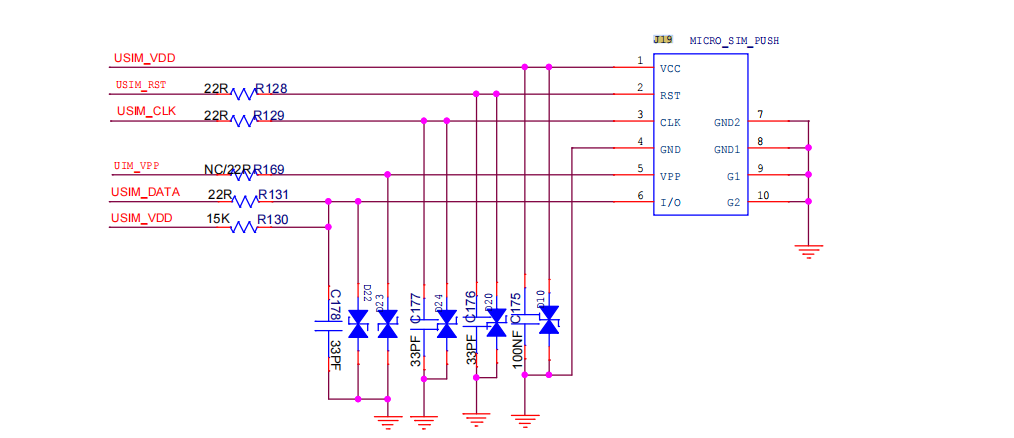

MICRO_SIM

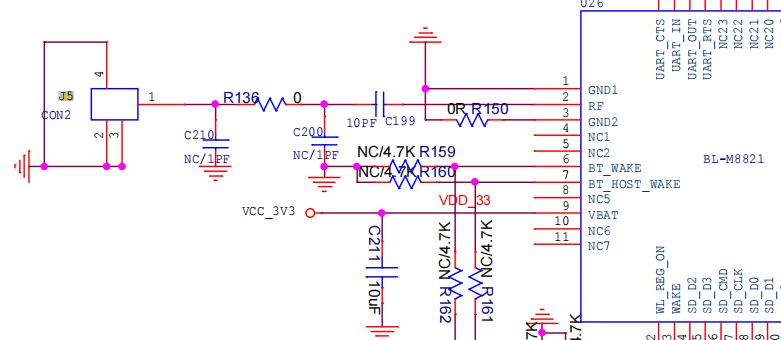

WIFI天线接口

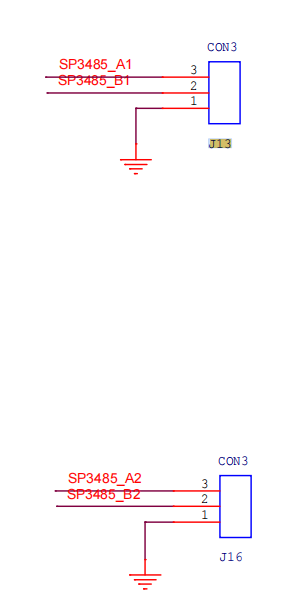

SP3485接口
RS232接口

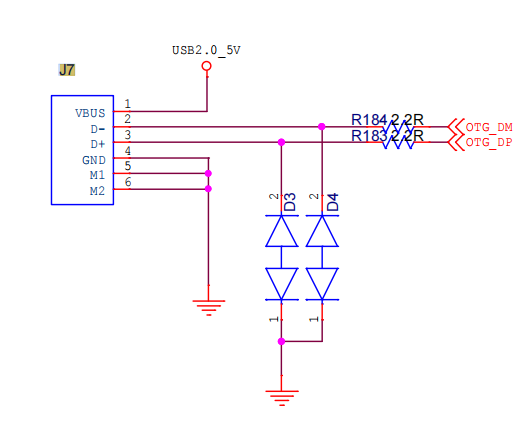

USB接口

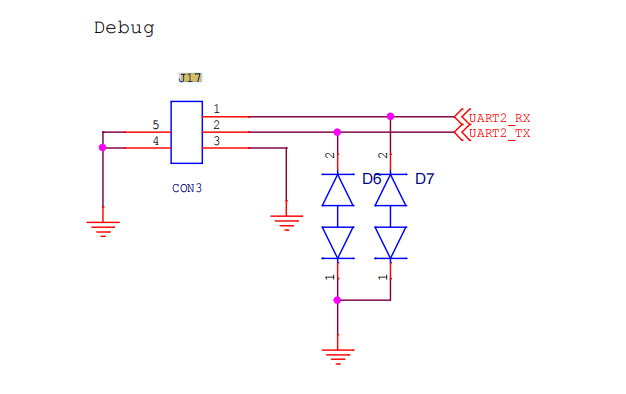

Debug

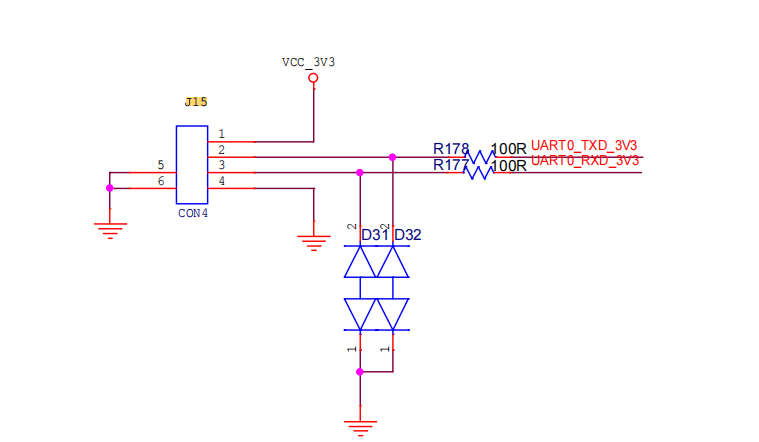

UART0

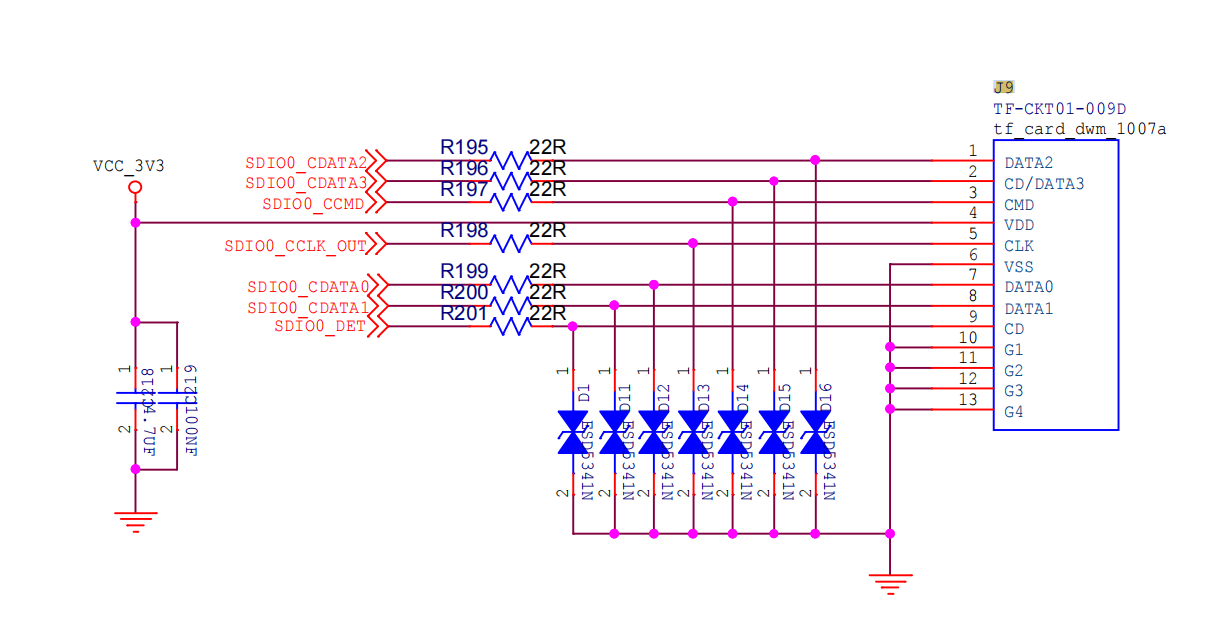

TF_Card
