海思hi3516ev200+imx307开发板
| 3516ev200+imx307模组 | |
|---|---|
| 型号 | XSWTVR-1CE16V200/EX |
| CPU | HI3516EV200 |
| 视频编码 | 支持H.265/H.264编码/解码，最大分辨率1920x1080@30fps |
| 音频输入 | 采样率：8K/12K/16K/24K/32K/44.1K/48K |
| 音频输出 | 支持 |
| 存储器 | SPI nor 128Mbit flash |
| USB | USB 2.0 |
| 网络 | RJ45 10/100M |
| 运行温度 | 0到70℃ |
| 寿命 | 连续运行寿命大于 2 年以上 |
一、产品图片
二、CPU参数
描述
Hi3516EV200作为新一代行业专用HD IP摄像机SOC，集成新一代ISP以及业界最新的H265视频压缩编码器，同时采用先进低功耗工艺和低功耗架构设计，使得Hi3516EV200在低码率、高画质、低功耗等方面 引领行业水平。集成POR、RTC、Audio Codec，为客户极大的降低了ebom成本。且与上海海思 DVR/NVR芯片相似的接口设计，能方便支撑客户产品开发和量产。
• 集成新一代ISP
• 最新的H265视频压缩编码器、低码率、高画质
• 集成POR、RTC、Audio Codec
特性
处理器内核
• ARM Cortex A7@ 900MHz，32KB I-Cache， 32KB D-Cache /128KB L2 cache
• 支持 Neon 加速，集成 FPU 处理单元
视频编码
• H.264 BP/MP/HP，支持 I/P 帧
• H.265 Main Profile，支持 I/P 帧
• MJPEG/JPEG Baseline 编码
视频编码处理性能
• H.264/H.265 编码可支持最大分辨率为 2304x1296，宽度最大 2304
• H.264/H.265 多码流实时编码能力：
− 2048x1536@20fps+720x576@20fps
− 2304x1296@20fps+720x576@20fps
− 1920x1080@30fps+720x576@30fps
• 支持 JPEG 抓拍 3M（2304x1296）@5fps
• 支持 CBR/VBR/FIXQP/AVBR/QPMAP/CVBR 六种码率控制模式
• 支持智能编码模式
• 输出码率最高 60Mbps
• 支持 8 个感兴趣区域（ROI）编码
智能视频分析
• 集成 IVE 智能分析加速引擎
• 支持智能运动侦测、周界防范、视频诊断等多 种智能分析应用
视频与图形处理
• 支持 3D 去噪、图像增强、动态对比度增强处 理功能
• 支持视频、图形输出抗闪烁处理
• 支持视频、图形 1/15～16x 缩放功能
• 支持视频图形叠加
• 支持图像 90、180、270 度旋转
• 支持图像 Mirror、Flip 功能
• 8 个区域的编码前处理 OSD 叠加
ISP
• 支持 4x4 Pattern RGB-IR sensor
• 3A（AE/AWB/AF），支持第三方 3A 算法
• 固定模式噪声消除、坏点校正
• 镜头阴影校正、镜头畸变校正、紫边校正
• 方向自适应 demosaic
• gamma 校正、动态对比度增强、色彩管理和 增强
• 区域自适应去雾
• 多级降噪（BayerNR、3DNR）以及锐化增强
• Local Tone mapping
• Sensor Built-in WDR
• 2F-WDR 帧模式
• 数字防抖
• 支持智能 ISP 调节，提供 PC 端 ISP tuning tools
音频编解码
• 通过软件实现多协议语音编解码
• 协议支持 G.711、G.726、ADPCM
• 支持音频 3A（AEC、ANR、AGC）功能
安全引擎
• 硬件实现 AES/RSA 多种加解密算法
• 硬件实现 HASH(SHA1/SHA256/HMAC_SHA1/HMAC_ SHA256)
• 内部集成 32Kbit 一次性编程空间和随机数发生器
视频接口
• 输入
− 支持8/10/12bit RGB Bayer DC时序视频输入
− 支持MIPI、LVDS/Sub-LVDS、HiSPi接口
− 支持与SONY、ON、OmniVision、 Panasonic等主流高清CMOS sensor对接
− 兼容多种sensor并行/差分接口电气特性
− 提供可编程sensor时钟输出
− 支持输入最大分辨率为2304x1296
• 输出
− 支持6/8bit LCD输出
− 支持BT656/BT1120输出
音频接口
• 集成 Audio codec，支持 16bit 语音输入和输出
• 支持单声道 mic/line in 输入
• 支持单声道 line out 输出
• 支持 I2S 接口，支持对接外部 Audio codec
外围接口
• 支持 POR
• 集成高精度 RTC
• 集成 2 通道 LSADC
• 3 个 UART 接口
• 支持 I2C、SPI、GPIO 等接口
• 4 个 PWM 接口
• 1 个 SDIO2.0+1个SD卡 2.0
• 1 个 USB 2.0 HOST/Device 接口
• 集成 FE PHY；支持 TSO 网络加速
外部存储器接口
• SDRAM 接口
− 内置512Mb DDR2
• SPI NOR Flash 接口
− 支持1、2、4线模式
− 最大容量支持256MB
• SPI NAND Flash 接口
− 支持1、2、4线模式
− 最大容量支持1GB
• eMMC4.5 接口
− 4bit数据位宽
启动
• 可选择从 SPI NOR Flash、SPI NAND Flash 或 eMMC 启动
• 支持安全启动
SDK
• 提供基于 HUAWEI LiteOS/Linux-4.9 SDK 包
• 提供 H.264 的高性能 PC 解码库
• 提供 H.265 的高性能 PC、Android、iOS 解码
芯片物理规格
• 功耗
− 1080P30/3M20场景，700mW典型功耗
• 工作电压
− 内核电压为0.9V − IO电压为3.3V（+/-10%）
− SDRAM接口电压为1.8V
• 封装
− 9mm x 9mm，88pin 0.35mm管脚间距，QFN 封装
三、IMX307 sensor参数
| 200万摄像头 | |||
|---|---|---|---|
| 摄像机 | 主芯片 | 海思hi3516ev200 | |
| 传感器类型 | IMX307 1/2.8'' CMOS Solid-state Image Sensor | ||
| 镜头 | 2.8mm~6mm： F1.6水平视场角79°~51° | ||
| 最低照度 | 彩色：0.001 Lux@(F1.2,AGC ON);黑白：0.0003Lux @(F1.2,AGC ON),0 Lux with IR | ||
| 镜头接口类型 | M20 | ||
| 快门 | 1秒至1/100.000秒 | ||
| 日夜转换模式 | ICR红外滤片式 | ||
| 视频处理 | 3A（AE,AF,and AWB）funciton | ||
| 压缩标准 | 视频压缩标准 | H.264 /H.264 /MJPEG | |
| H.265编码类型 | Main Profile | ||
| H.264编码类型 | BaseLine Profile /Main Profil /High Profile | ||
| 视频压缩码率 | 32Kbps~8Mbps | ||
| 图像 | 最大图像尺寸 | 1920x1980 | |
| 主码流分辨率与帧率 | 1920x1080@30hz,1280x720@60hz | ||
| 子码流分辨率与帧率 | 704x480@60hz 640x480@60hz | ||
| 强光抑制 | 支持 | ||
| 电子防抖 | 支持 | ||
| 透雾 | 支持 | ||
| 日夜转换方式 | 白天、黑夜、自动 | ||
| OSD | 支持PNG图片叠加 | ||
| AI功能 | 移动侦测 | 通过海思芯片的4x4像素移动侦测功能，叠加智能分析抛物算法，以4x4像素为基础，使用背景建模算法，确定该像素点是否发生变化 | |
| 高空抛物侦测 | 通过判断物流移动方向，识别高空抛物行为，并进行紧急视频保存 | ||
| 告警功能 | 支持与平台联动，发送告警信息 | ||
| 网络功能 | 接口协议 | ONVIF | |
| 安全协议 | 密码保护 | ||
| 网络协议 | TCP/IP,HTTP,FTP,DHCP,DNS,RTP,RTSP,RTMP | ||
| 远程管理 | 支持远程web管理 | ||
| 存储功能 | 支持最大标准Micro SD/Micro SDHC(128G)本地存储 | ||
| 接口 | 通讯接口 | 1个10M/100M自适应RJ45以太网口 | |
| 音频接口 | 1对音频输入与输出（1路line in/out） | ||
| 4G模块（可选） | 支持无线频段 | LTE-TDD : B34/B38/B39/B40/B41 | |
| LTE-FDD : B1/B3/B5/B8 | |||
| TD-SCDMA: B34/B39 | |||
| WCDMA: B1/B8 | |||
| CDMA: BC0 | |||
| GSM: 900/1800MHZ | |||
| 一般规范 | 电源 | DC12V | |
| 工作温度 | -20℃~80℃ | ||
| 工作湿度 | 湿度小于95%（无凝结） | ||
| 防护等级 | IP66 | ||
| 尺寸（mm） | 枪机：83x76x159 半球：117x100 | ||
| 重量 | 枪机：370g 半球：230g |

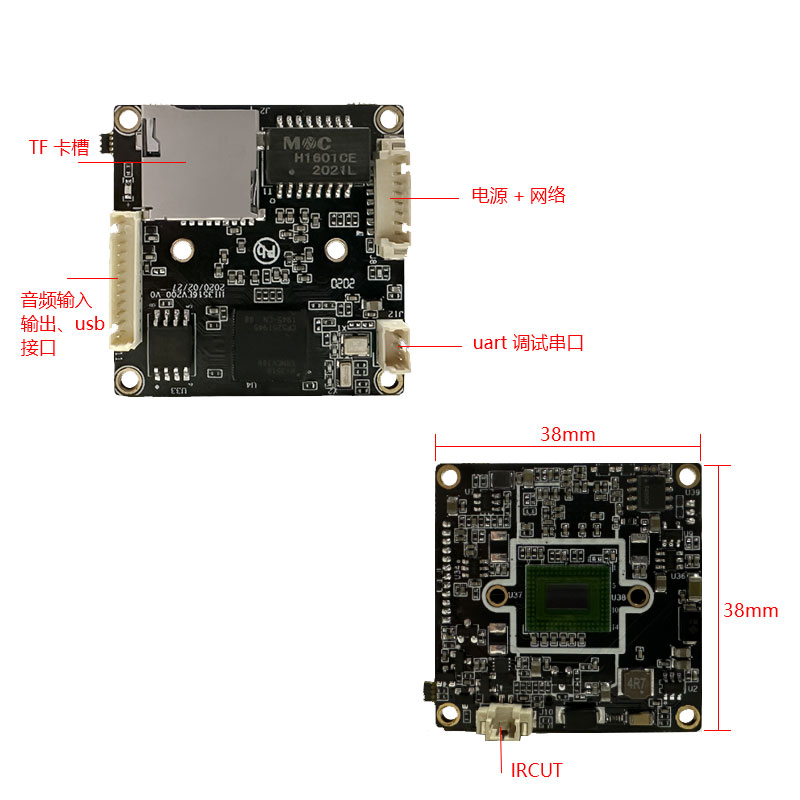

四、硬件接口图
(1) power
(2)IRCUT
(3) 音频输入、音频输出、usb接口
(4) uart调试
（5）tf卡
五、设备常见问题解答
| 问题 | 答案 |
|---|---|
| 1、可以接4G模块和wifi模块吗？ | 可以通过USB接4G和wifi模块的 |
| 2、是否支持3A算法？ | 支持的 |
| 3、支持记录摄像头？ | 支持1路 |
| 3、可以调试liteos操作系统吗？ | 可以调试liteos系统 |
| 4、开发版支持liteos么？ | 我们只跑过linux， liteos提供sdk可以编译镜像 无支持 |
| 5、带原理图吗？ | 不带，原理图是另外付费的，原理图2000元，PDF版本； 原理图+pcb源文件全套资料15000元 |
| 6、支持对比度饱和度亮度调节功能吗？ | 支持的，sdk里面有api可以调 |
| 7、海思3516ev200的板子支持部署wk模型吗？ | 不支持 |
| 8、可以部署yolov5做目标检测吗？ | 不可以， hi3516ev300可以 |
| 9、板子元器件都是国产的吗？ | 不是哦，全国产的需要定制 |
| 10、支持1080P 30帧的码流输出吗？ | 支持的 |
| 11、能实现设备上云嘛？上华为云 | 不能哦 |
| 12、这个编译的时候只能使用himix200交叉编译链吗？ | 是的 |
| 13、 |
