RK3588 5HDB板卡

开发板与模组介绍 · 瑞芯微方案

维森RK3588 5HDB板卡
型号	XSWENC70E4ECS00I4E1G0NNXX
CPU	RK3588
cpu核心数	4核心A76+4核心A55
GPU	"ARM Mali-G610 MP4/支持 Vulkan 1.2、OpenGL ES 3.2、OpenCL 2.2"
NPU算力	"6 TOPS 算力，支持 INT4/INT8/FP16 混合精度/兼容 TensorFlow / PyTorch / ONNX 等主流框架"
DDR	8G
eMMC	16G
支持系统	Linux/debian
视频编码	支持H.265/H.264编码，最大8k@30fps
视频输入	5路HDMI，最大输入分辨率1x8K@30fps+4x4K30fps
视频输出	2路HDMI，最大分辨率 8K@60fps
接口	8xRS232
存储器	2xSata
网络	RJ45 10/100/1000M x1
WIFI	无
运行温度	0到70°C
寿命	连续运行寿命大于 5 年以上

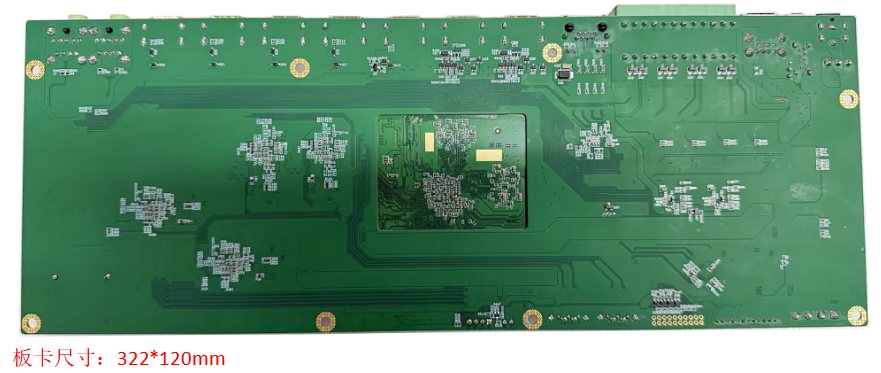

产品图片

CPU参数

瑞芯微RK3588
描述

• 8nm先进制程，8核64位架构，高性能，低功耗
• ARM Mali-G610 MC4 GPU, 专用2D图形加速模块
• 6TOPs AI NPU，赋能各类AI场景
• 8K 视频编解码 , 8K显示输出
• 内置多种显示接口，支持多屏异显
• 超强影像处理能力， 48MP ISP, 支持多摄像头输入
• 丰富的高速接口(PCIe, TYPE-C，SATA, 千兆以太网)，易于扩展
• Android 和Linux OS

特性

CPU
• 八核64位大小核架构，4Cortex-A76 + 4Cortex-A55
GPU
• ARM Mali-G610 MC4
• OpenGL ES 1.1/2.0/3.1/3.2
• Vulkan 1.1，1.2
• OpenCL 1.1,1.2,2.0
• 内嵌高性能2D图像加速模块
NPU
• 6TOPS AI算力，三核架构，支持int4/int8/int16/FP16/BF16/TF32
多媒体
• 支持H.265/H.264/AV1/VP9/AVS2视频解码，最高8K60FPS
• 支持 H.264/H.265视频编码，最高8K30FPS
显示
• 支持eDP/DP/ HDMI2.1/MIPI 多种显示接口
• 支持多屏异显，最高8K60FPS
视频输入
• 32MP ISP，支持HDR 和3DNR
• 支持多摄像头输入(44lanes or 42lanes+2*4Lanes) MIPI CSI-2 and DVP 接口
• 支持HDMI2.0 输入，最高4K60FPS
高速接口
• 支持PCIe3.0/PCIe2.0/SATA3.0/RGMII/TYPE-C/USB3.1/USB2.0

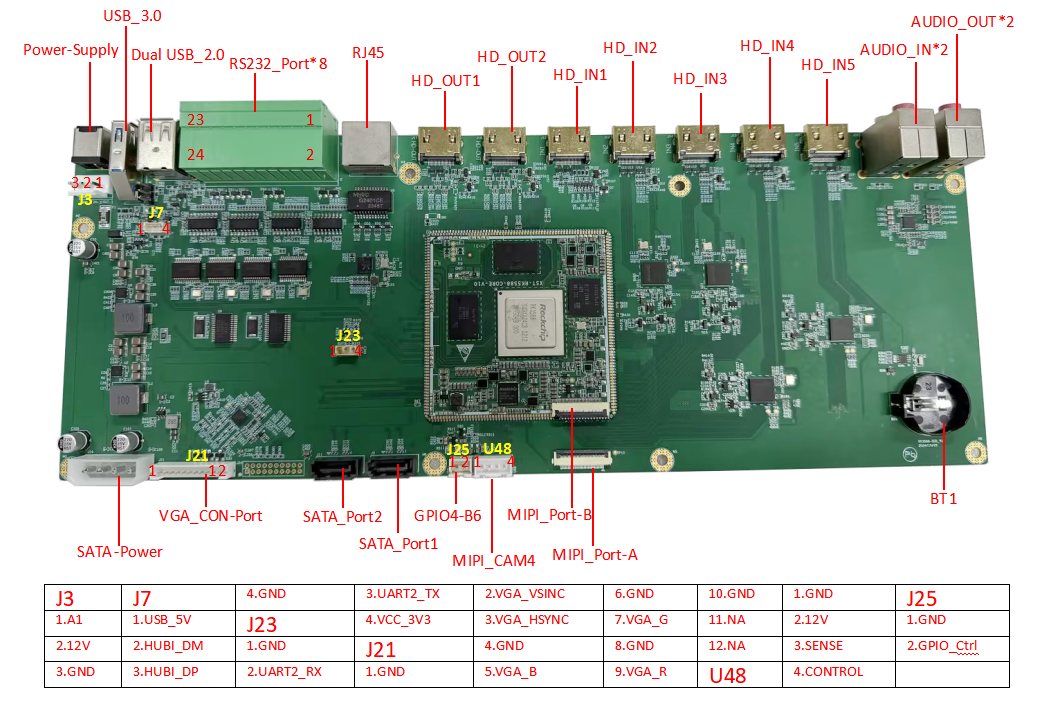

接口电路

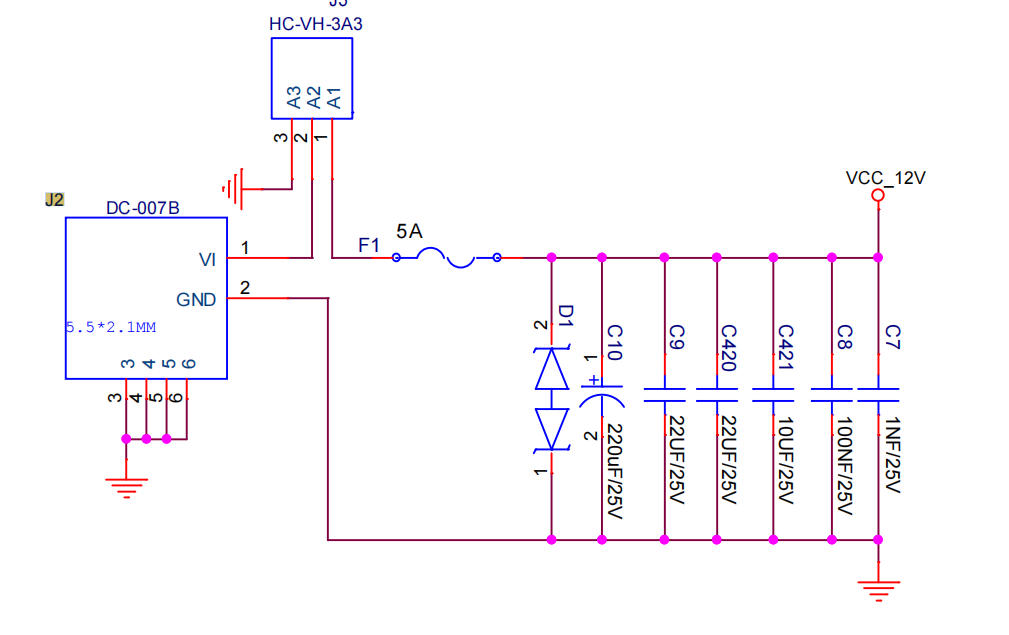

Power-Supply

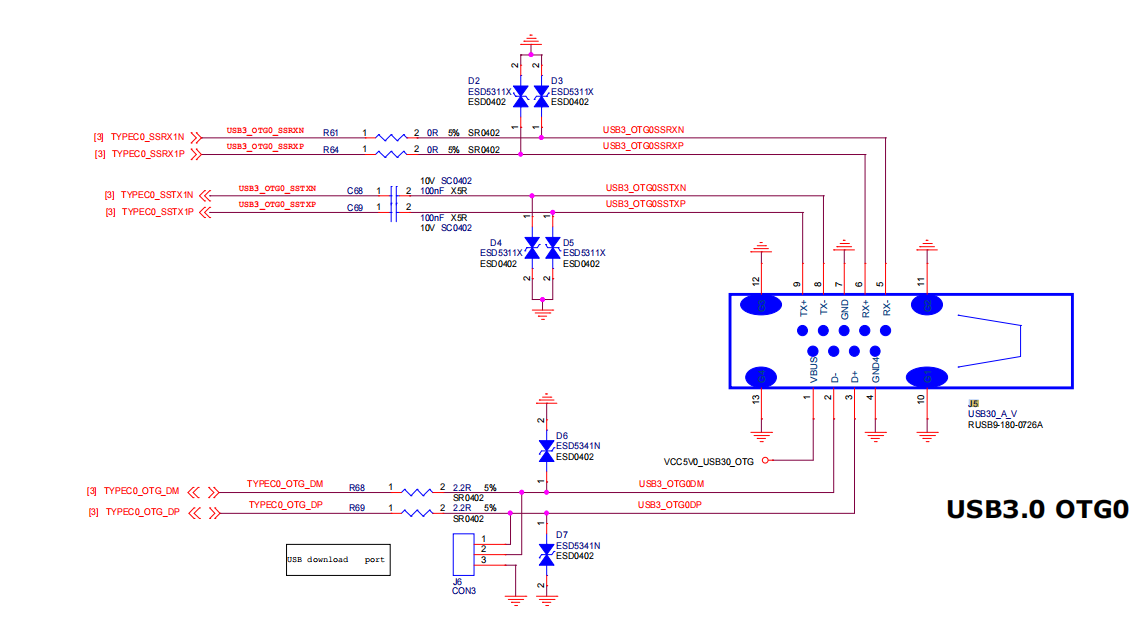

USB-3.0

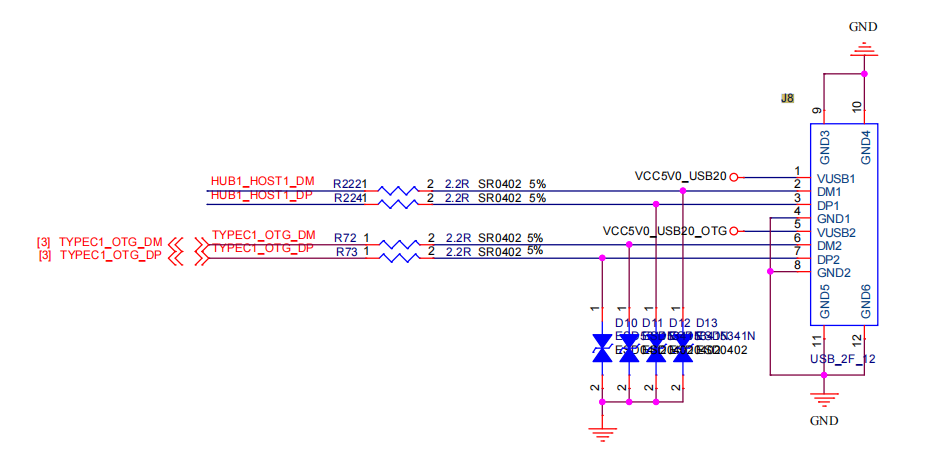

Dual USB_2.0

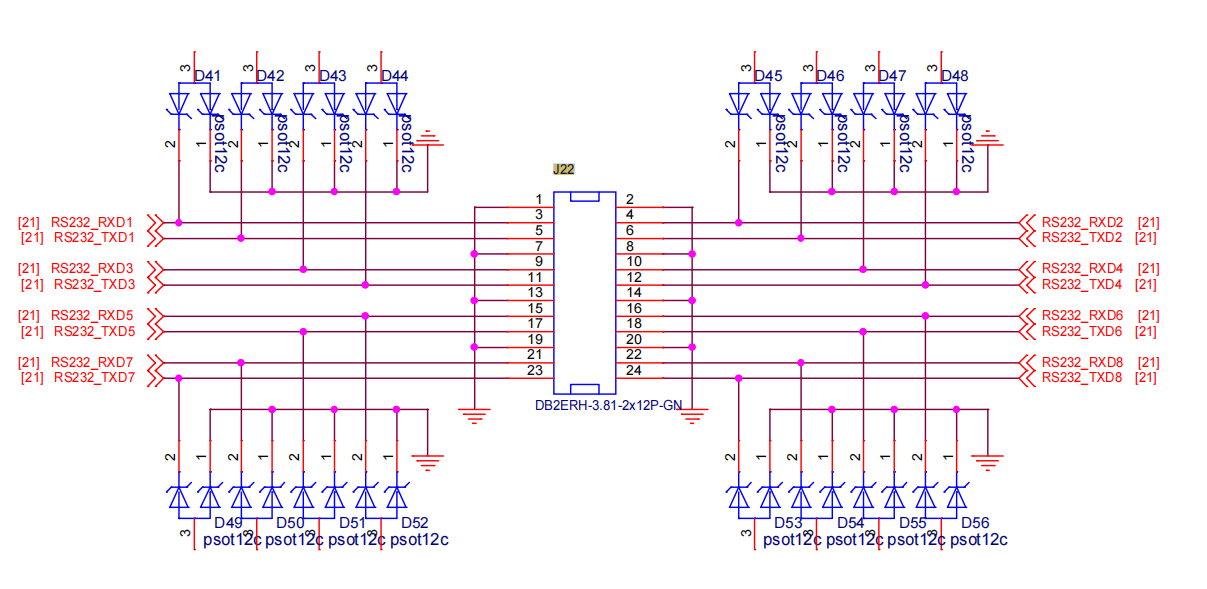

RS232_Port

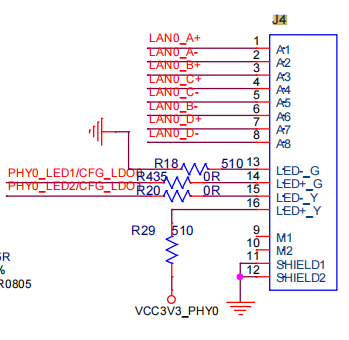

RJ45

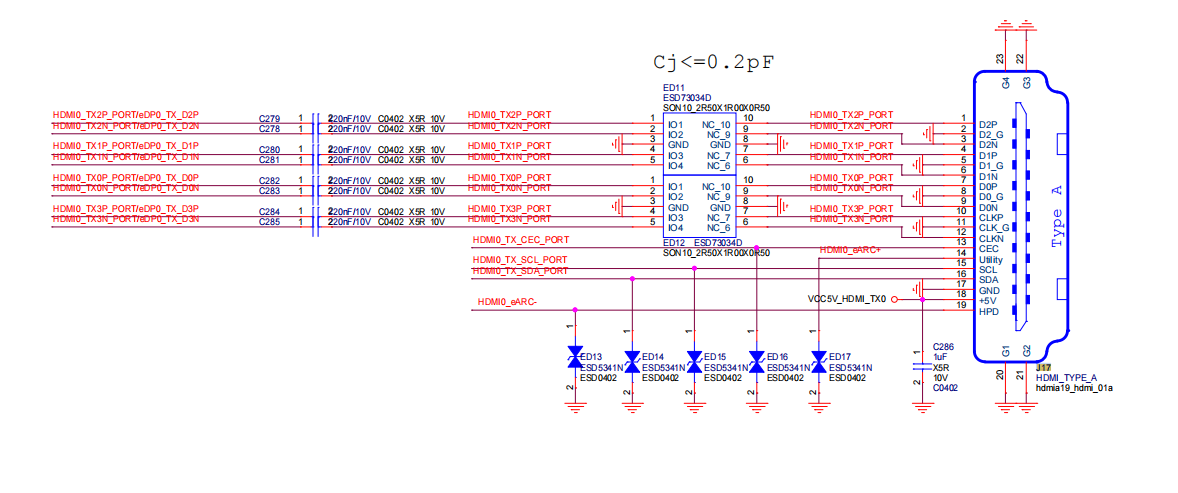

HD_OUT1

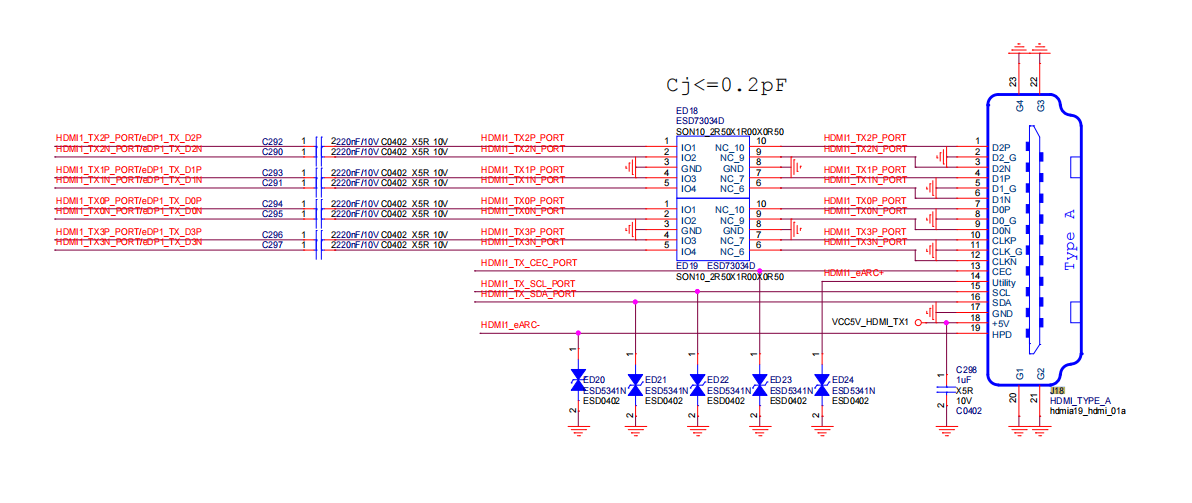

HD_OUT2

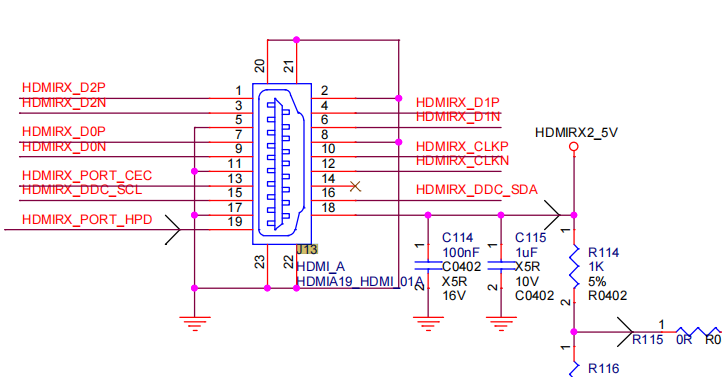

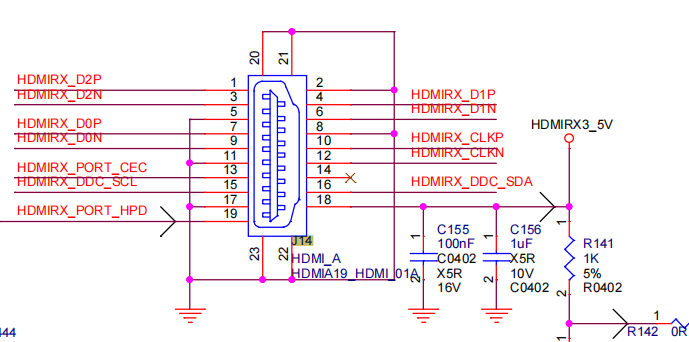

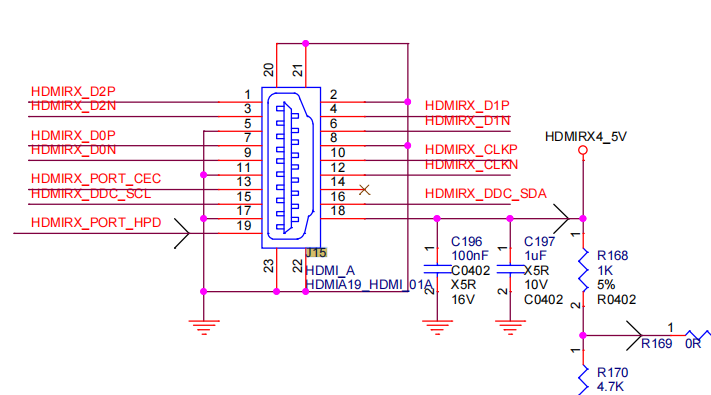

HD_IN1

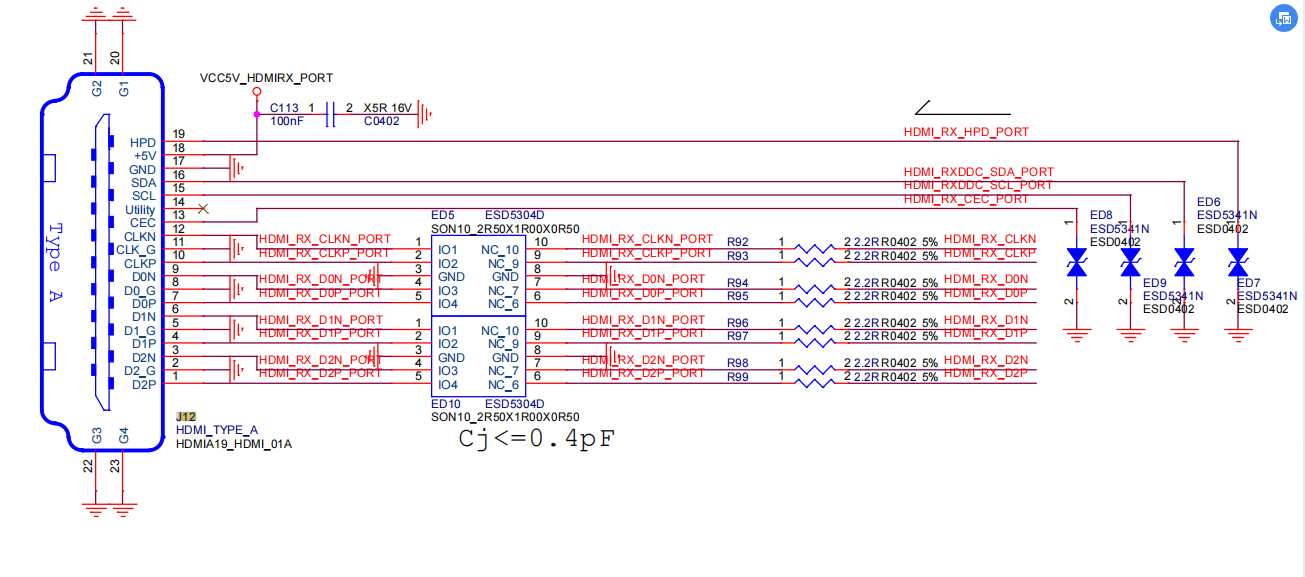

HD_IN2

HD_IN3

HD_IN4

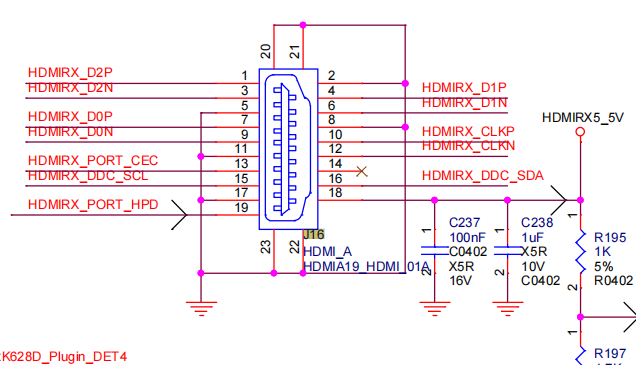

HD-IN5

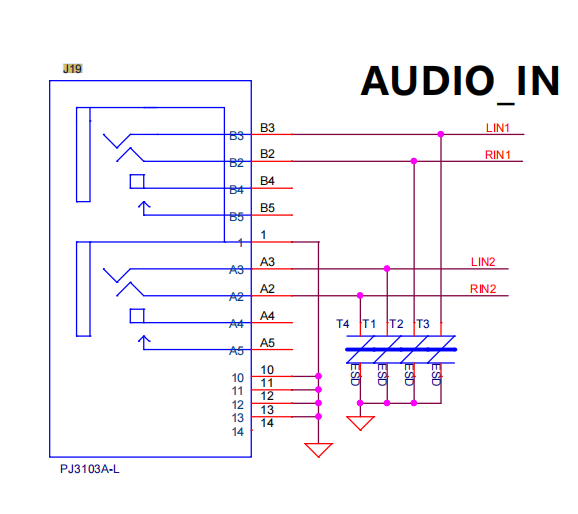

AUDIO_IN

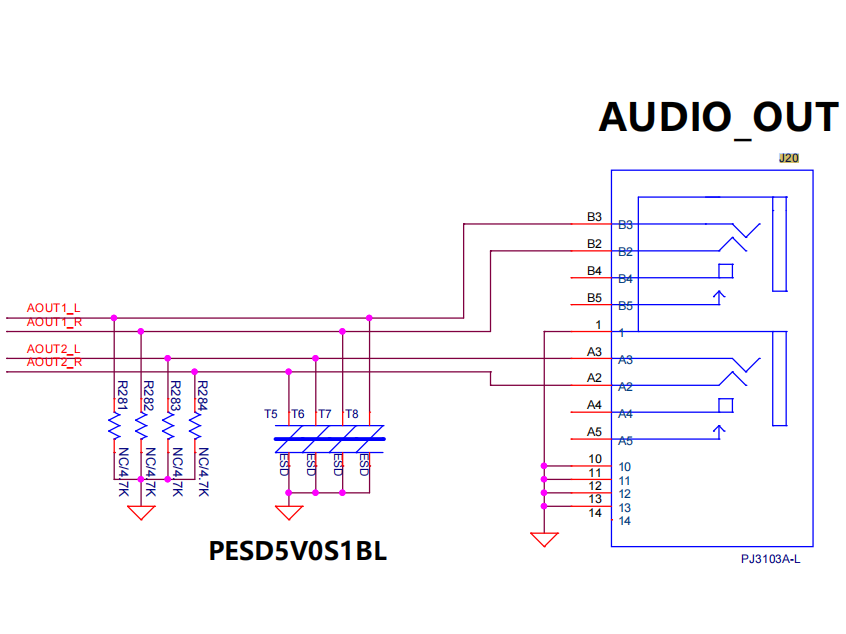

AUDIO_OUT

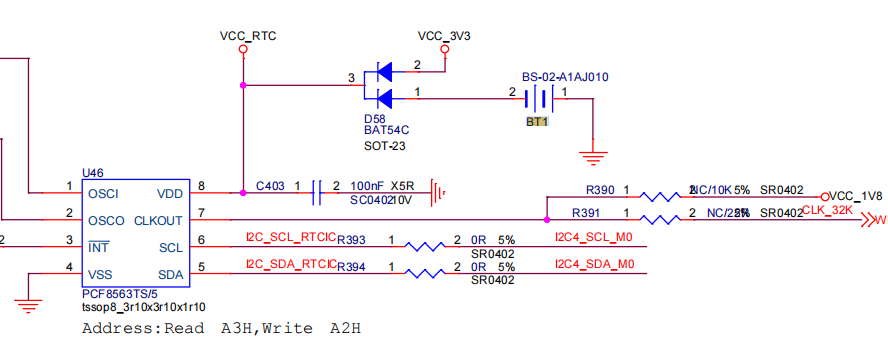

BT1

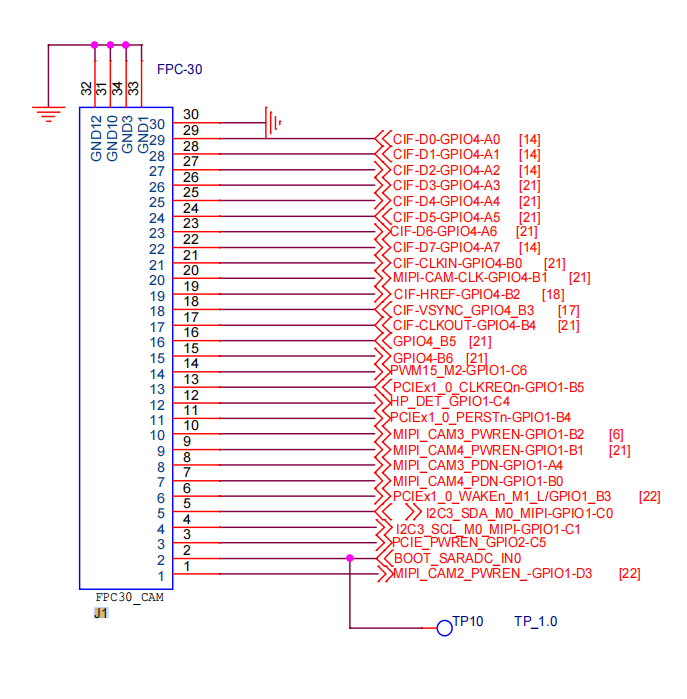

MIPI_Port-A

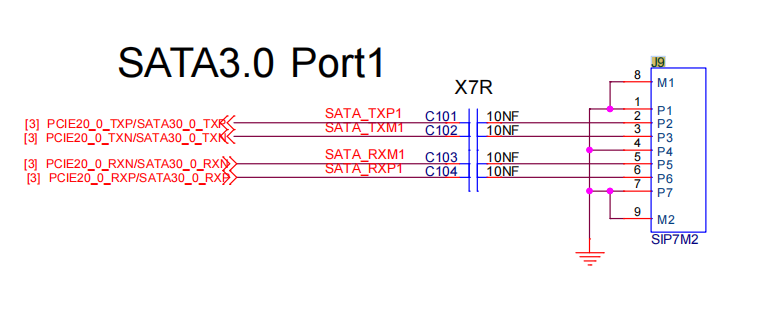

SATA_Port1

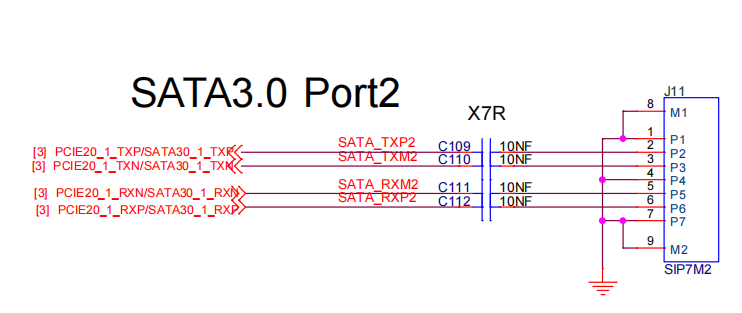

SATA_Port2

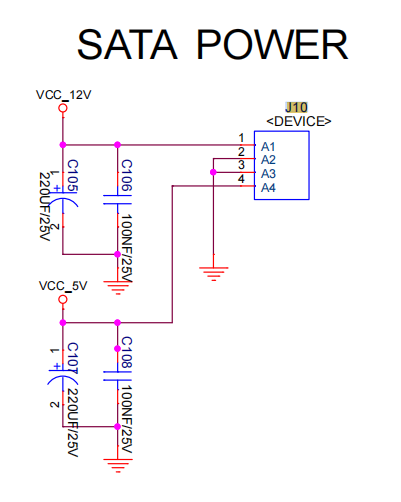

SATA -Power
