RK3588邮票孔核心板
| RK3588 核心板 | |
|---|---|
| 型号 | XSWTVR-32CT3588/TX |
| CPU | RK3588 4核心A77+4核心A55 |
| 内存 | 内置 8GB |
| EMMC | 内置 16GB |
| AI性能 | INT4/INT8/INT16/FP16 6TOPS算力 支持TensorFlow/MXNet/PyTorch/Caffe |
| 视频编码 | 见附1 |
| 视频解码 | 支持H.265/H.264编码，最大8k@30fps |
| 视频输入 | 1路HDMI，最大输入分辨率 8K@30fps |
| 视频输出 | 1路HDMI，最大分辨率 8K@60fps，1路VGA 最大1920x1080@60fps |
| IO口资源 | 所有IO均引出，不受任何限制 |
| 网络 | RJ45 10/100/1000M x2 |
| 运行温度 | 0到70℃ |
| 寿命 | 连续运行寿命大于 5 年以上 |
| 核心板尺寸 | 65X65mm |
第一章 产品概述
1.1 RK3588 核心板适用范围
RK3588 属于嵌入式核心板，只需供电一路 3.3V 就可以运行最小系统，硬件底板及操作系统可定制化，普遍适用于平板电脑，学习机，人脸别相关，主要产品有匝机通道，刷脸支付，工业机器人，医疗检测设备，车牌识别，广告机、数字标牌、智能自助终端、智能零售终端等相关产品。
1.2 产品概述
RK3588主芯片集成了Quad-core Cortex-A76 高性能4核心处理器和 Quad-core Cortex-A55 四 核 低功耗处 理 器 ， 可搭 载Android/Linux+QT/Ubuntu 系 统 ， 主 频 2GHz ， 采 用 Mali-G610 MP4 GPU， 支持 H.264 8K30帧和 H.265/VP9/AVS2 8K60帧视频解码，H.264/H.265/VP9 8K30帧视频解码。内置 6T 算力 NPU，支持多路市场通用显示屏接口， 支持多屏异显，核心板接口丰富，引出全部功能引脚，支持多款外设扩展，是您在人机交互、工控项目上的最佳选择。
1.3 产品特点
◆ 邮票孔焊接式核心板， 板载双 MIPI DSI， LVDS， RGB， EDP， HDMI 显示接口，支持同显异显输出。
◆ 支持 Android/Linux+QT 系统定制，提供系统调用接口 API 参考代码，完美支持客户上层应用APP 开发及SDK。

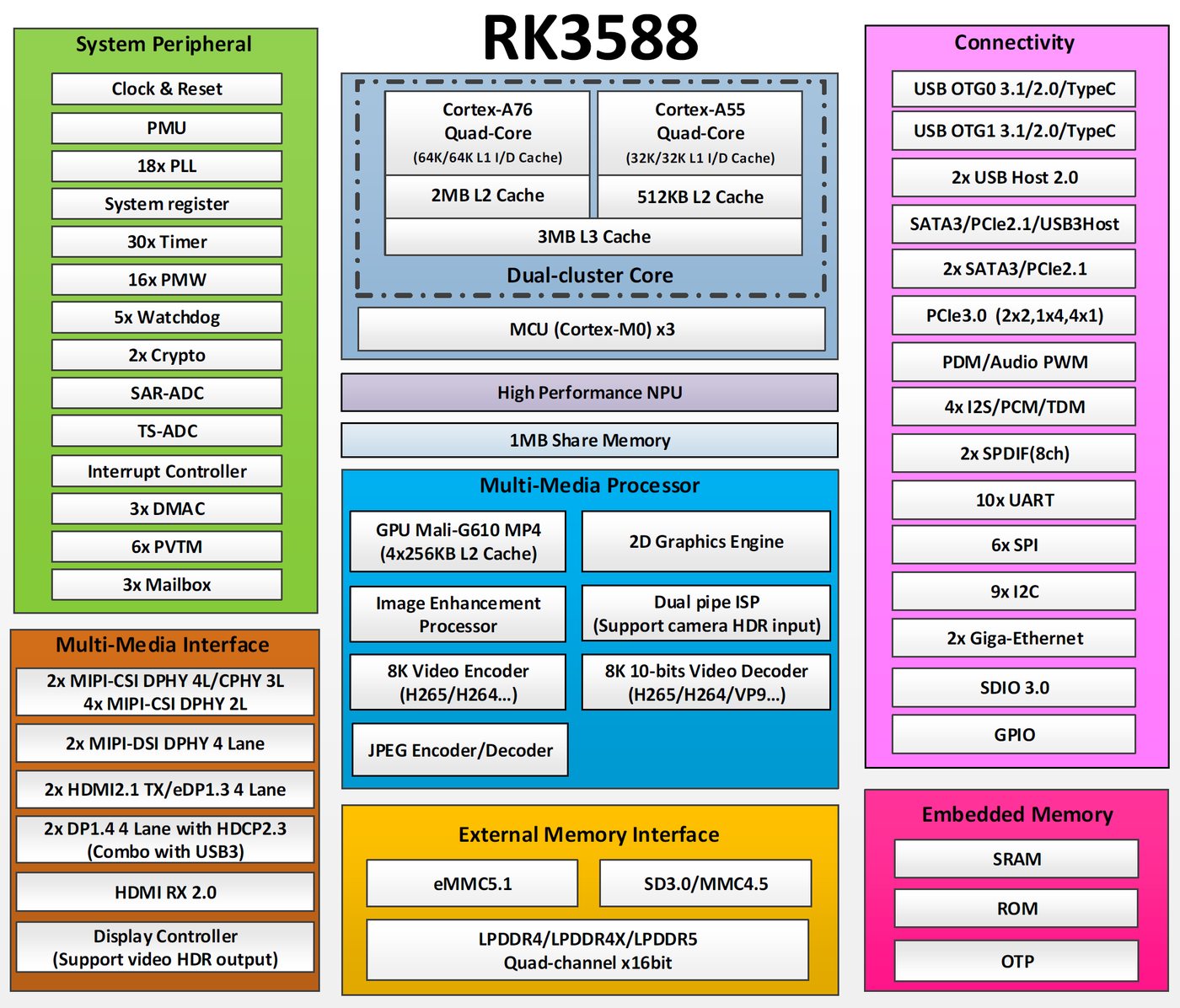

1.4 主芯片方框图
1.5 核心板方框图

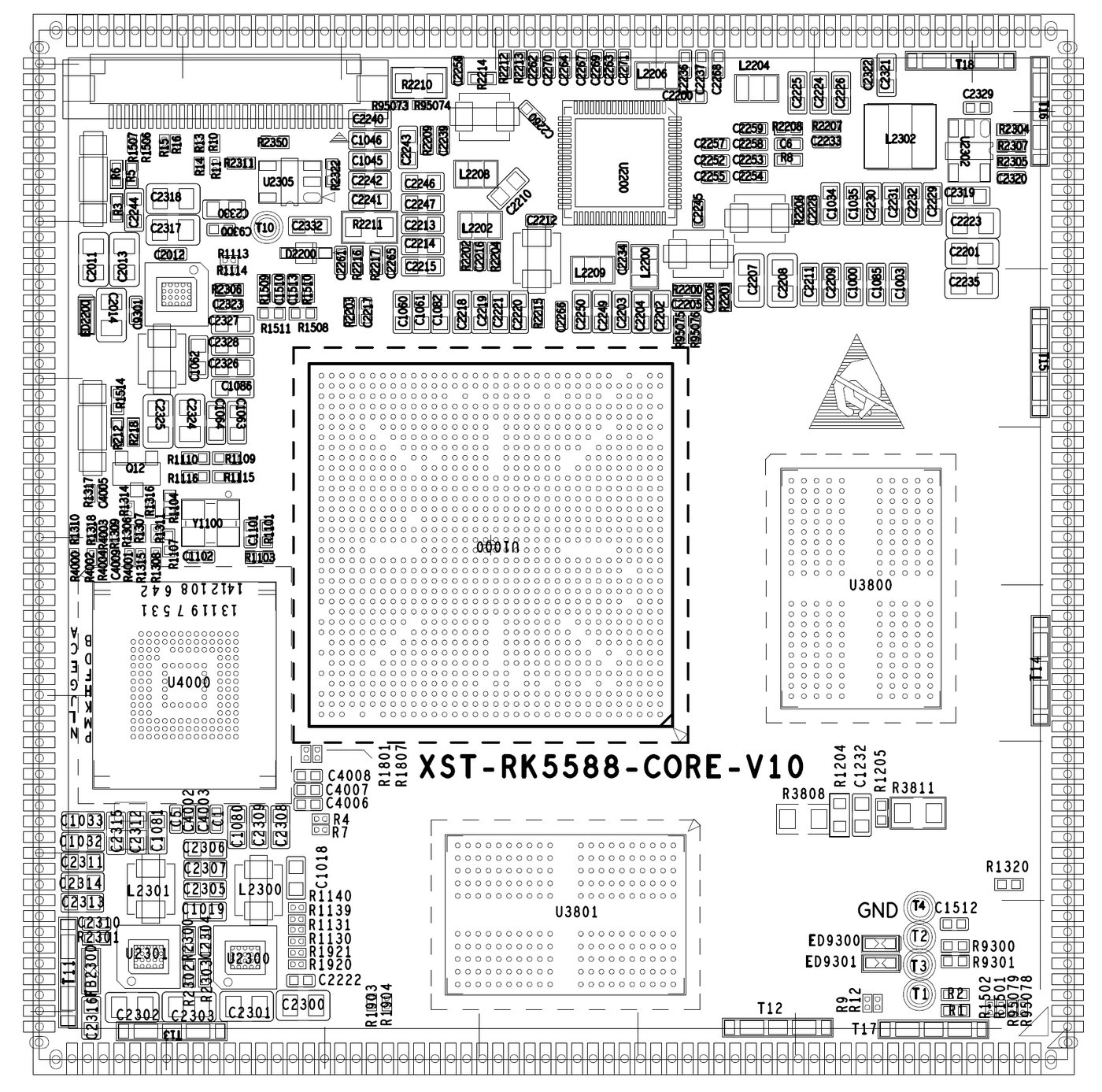

1.6 外观及接口示意图

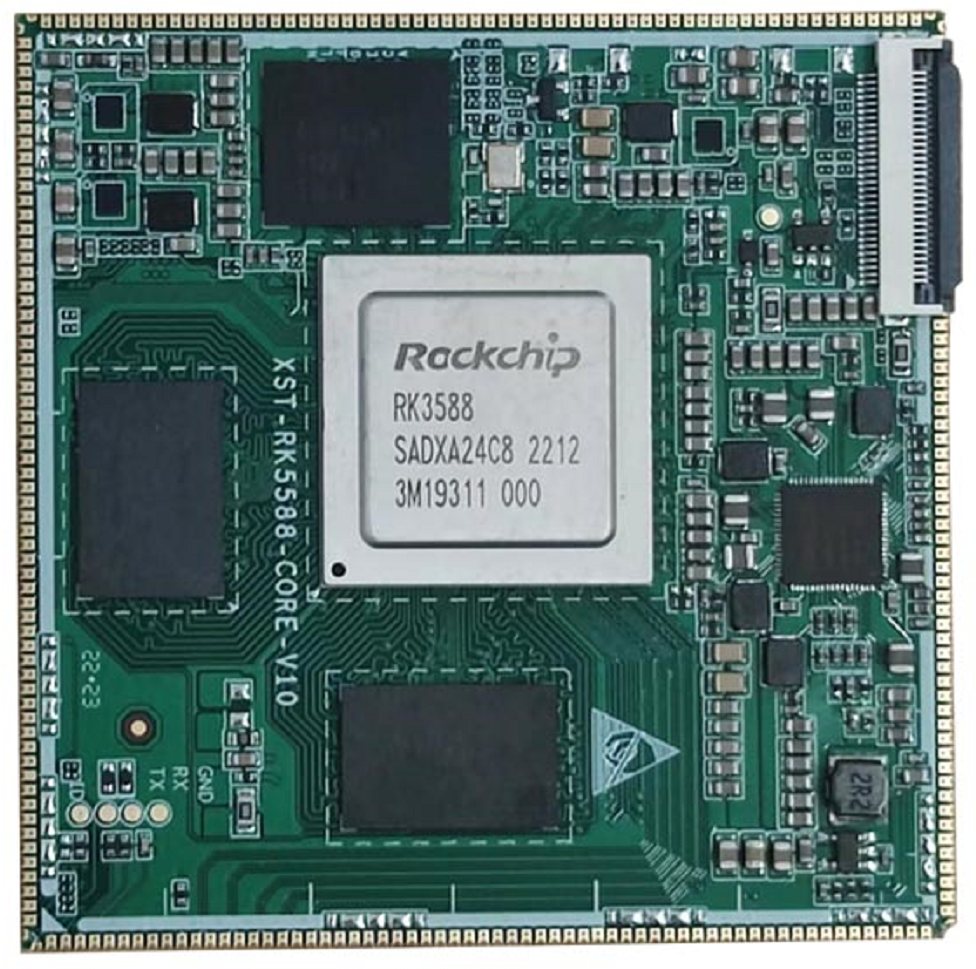

正面

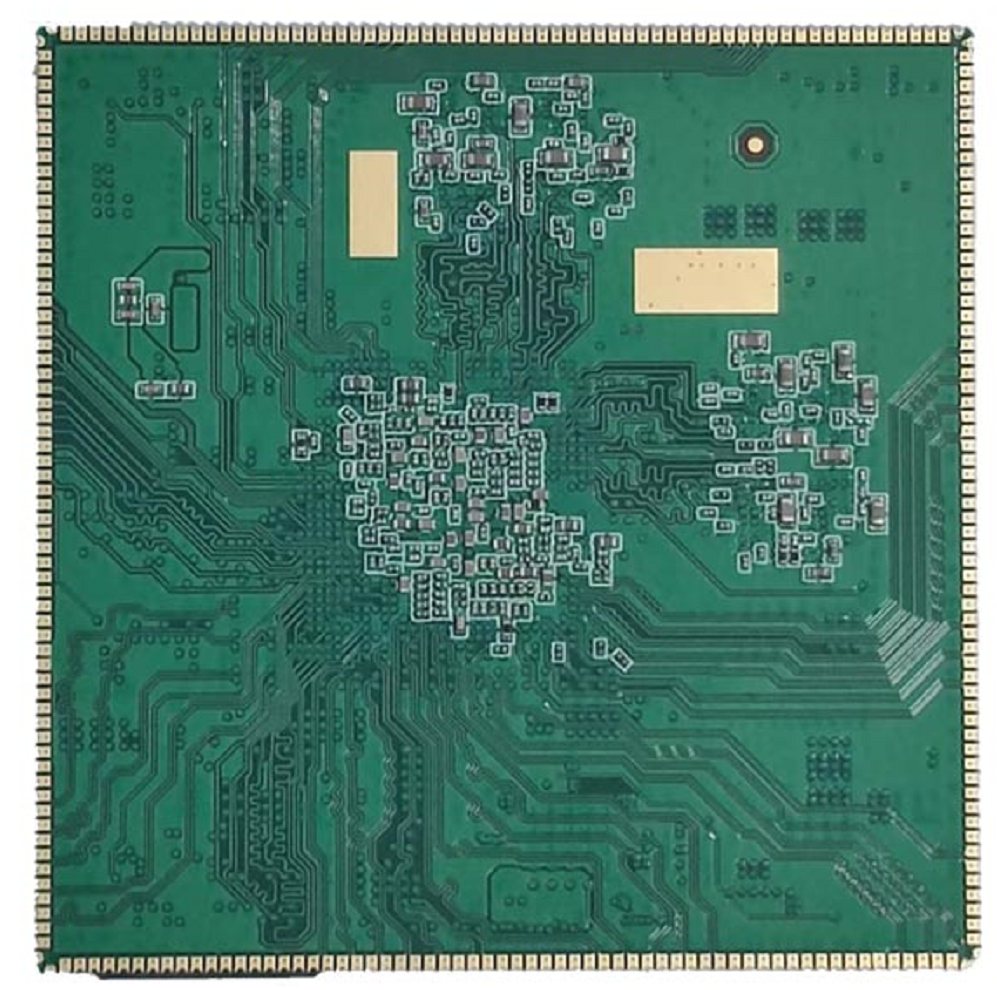

反面
**

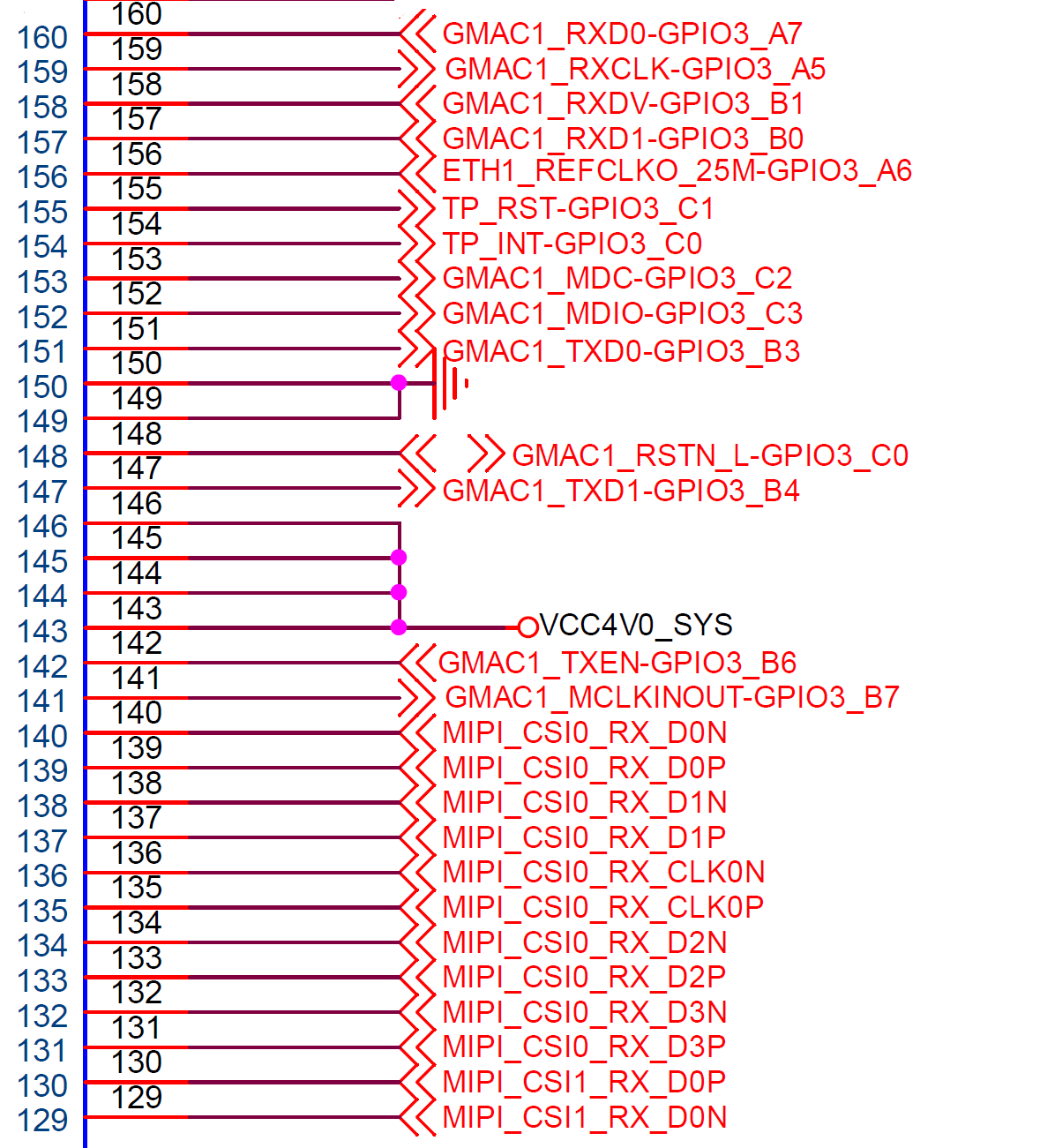

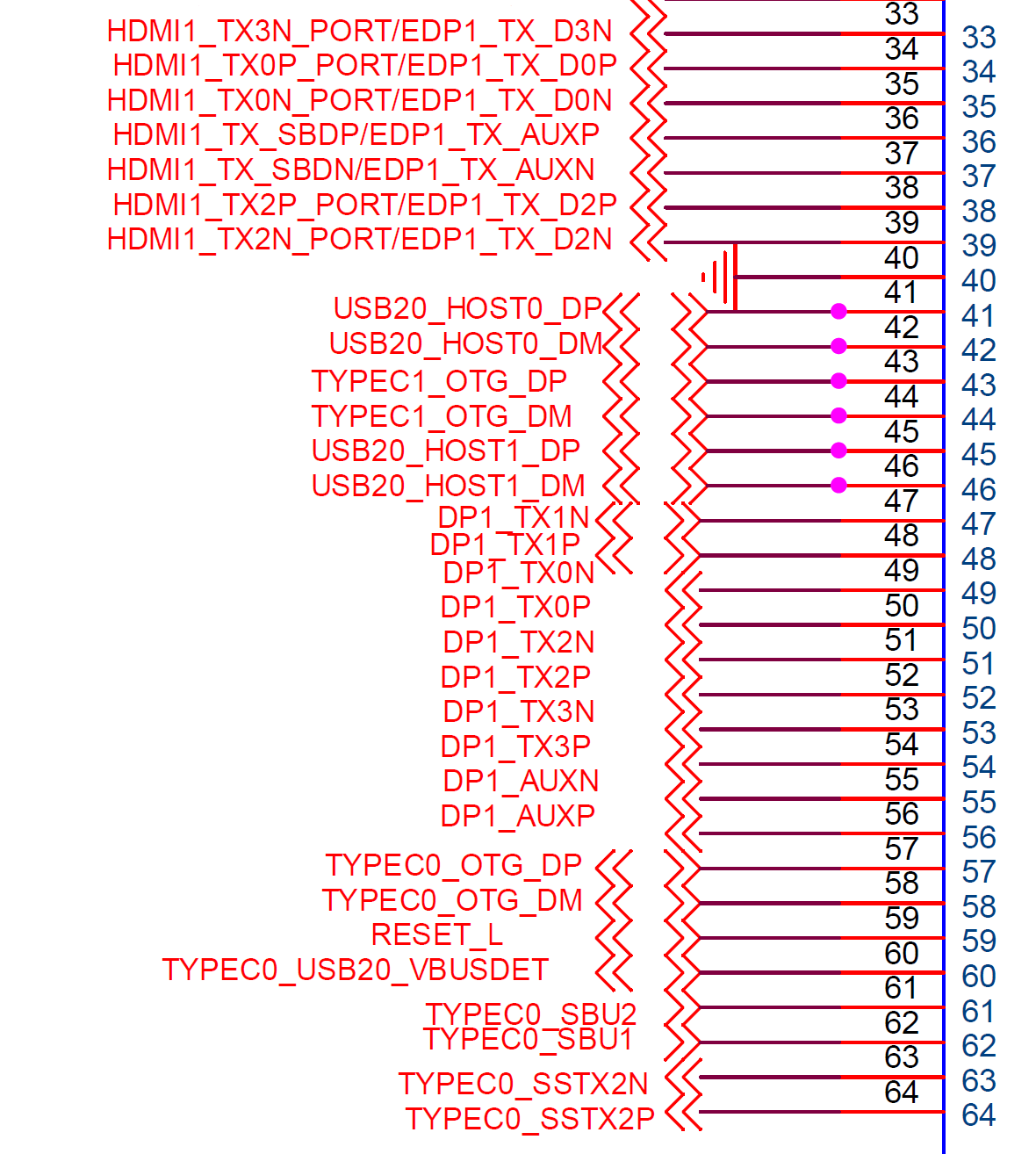

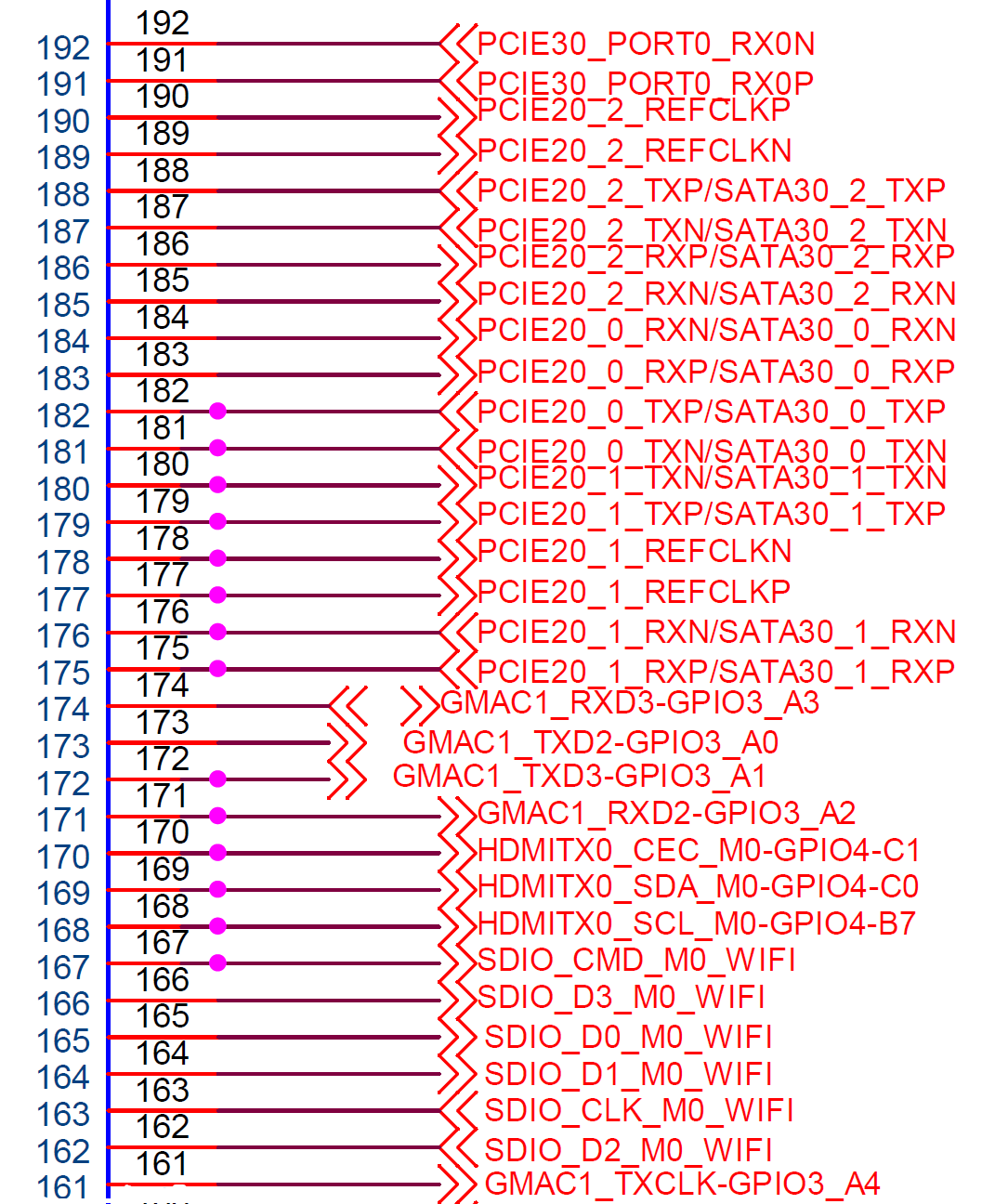

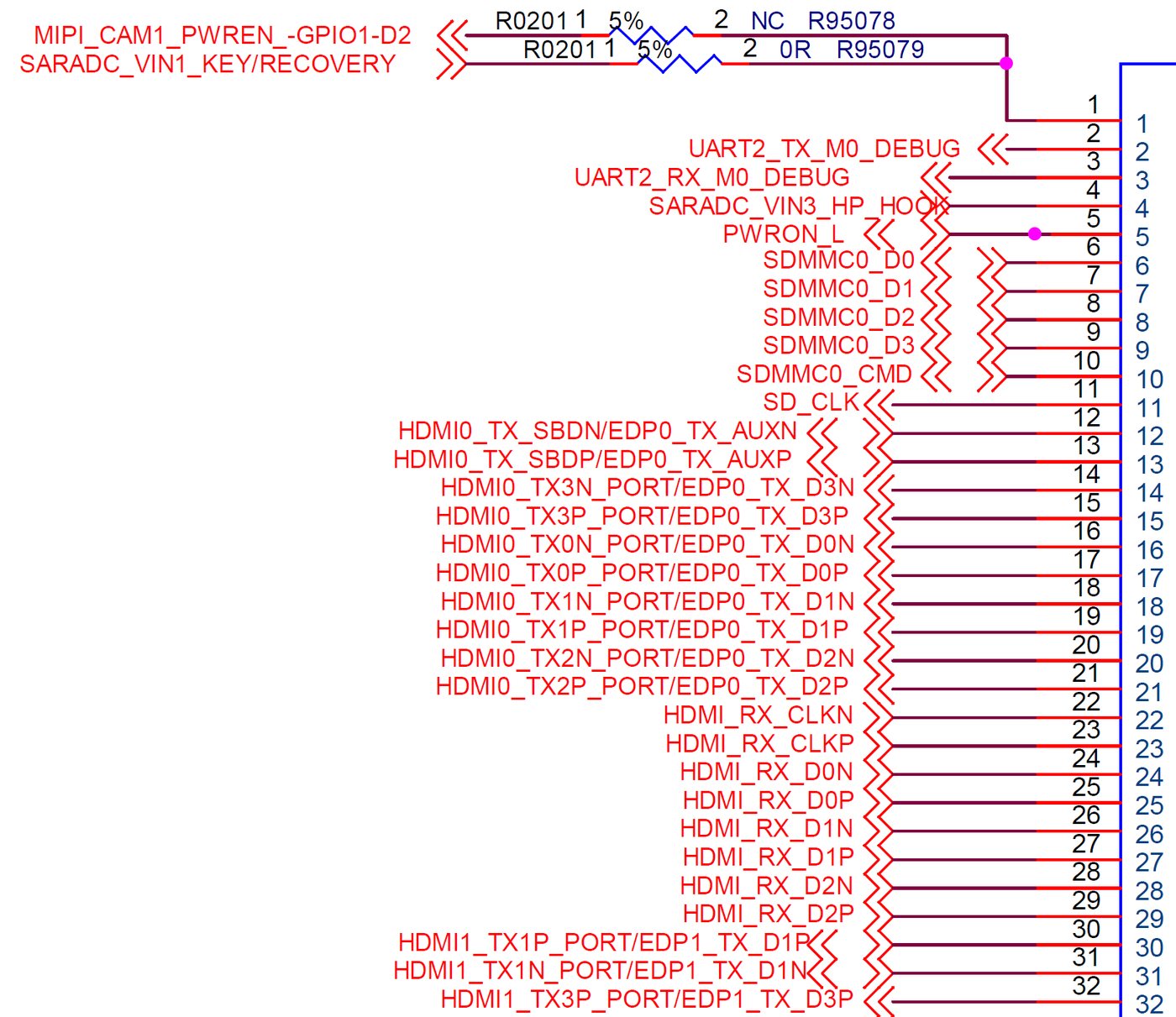

第二章 核心板接口定义说明
!
!
!
附1（编码能力说明）
◼ H.264 AVC/MVC Main10 L6.0 : 8K@30fps (7680x4320)
◼ VP9 Profile0/2 L6.1 8K@60fps (7680x4320)
◼ H.265 HEVC/MVC Main10 L6.1 : 8K@60fps (7680x4320)
◼ AVS2 Profile0/2 L10.2.6 8K@60fps (7680x4320)
◼ AV1 Main Profile 8/10bit L5.3 : 4K@60fps (3840x2160)
◼ MPEG-2 up to MP 1080p@60fps (1920x1088)
◼ MPEG-1 up to MP 1080p@60fps (1920x1088)
◼ VC-1 up to AP level 3 1080p@60fps (1920x1088)
◼ VP8 version2 1080p@60fps (1920x1088)
