RK3588(S80-S100)路流媒体板卡

开发板与模组介绍 · 瑞芯微方案

型号	XSWENC70E4ECS00I4E0G2WOXX
CPU	RK3588
cpu核心数	4核心A76+4核心A55
GPU	"ARM Mali-G610 MP4 /支持 Vulkan 1.2、OpenGL ES 3.2、OpenCL 2.2"
NPU算力	"6 TOPS 算力，支持 INT4/INT8/FP16 混合精度/兼容 TensorFlow / PyTorch / ONNX 等主流框架"
DDR	8G
eMMC	16G
支持系统	Linux/debian
视频编码	支持H.265/H.264编码，最大8k@30fps
视频输入	1路HDMI，最大输入分辨率 8K@30fps
视频输出	"1路HDMI，最大分辨率 8K@60fps/1路VGA,最大1920x1080@60fps"
接口	4xUSB,1xRS485,2xRS232
存储器	3xSata
网络	RJ45 10/100/1000M x2
WIFI	wifi 5
运行温度	0到70°C
寿命	连续运行寿命大于 5 年以上

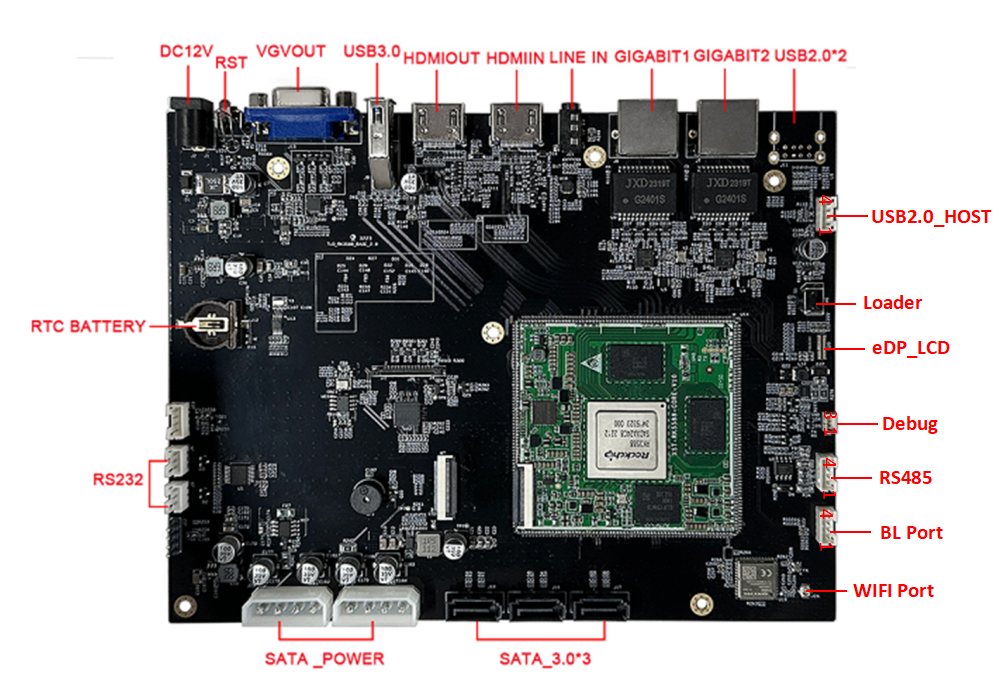

产品图片

板卡尺寸：195*154mm

核心板参数

1.1 RK3588 核心板适用范围

RK3588 属于嵌入式核心板，只需供电一路 3.3V 就可以运行最小系统，硬件底板及操作系统可定制化，普遍适用于平板电脑，学习机，人脸别相关，主要产品有匝机通道，刷脸支付，工业机器人，医疗检测设备，车牌识别，广告机、数字标牌、智能自助终端、智能零售终端等相关产品。

1.2 产品概述

RK3588主芯片集成了Quad-core Cortex-A76 高性能4核心处理器和 Quad-core Cortex-A55 四核低功耗处理器，可搭载Android/Linux+QT/Ubuntu 系统，主频 2GHz ，采用 Mali-G610 MP4 GPU，支持 H.264 8K30帧和 H.265/VP9/AVS2 8K60帧视频解码，H.264/H.265/VP9 8K30帧视频解码。内置 6T 算力 NPU，支持多路市场通用显示屏接口，支持多屏异显，核心板接口丰富，引出全部功能引脚，支持多款外设扩展，是您在人机交互、工控项目上的最佳选择。

1.3 产品特点

◆ 邮票孔焊接式核心板，板载双 MIPI DSI， LVDS， RGB， EDP， HDMI 显示接口，支持同显异显输出。

◆ 支持 Android/Linux+QT 系统定制，提供系统调用接口 API 参考代码，完美支持客户上层应用APP 开发及SDK。

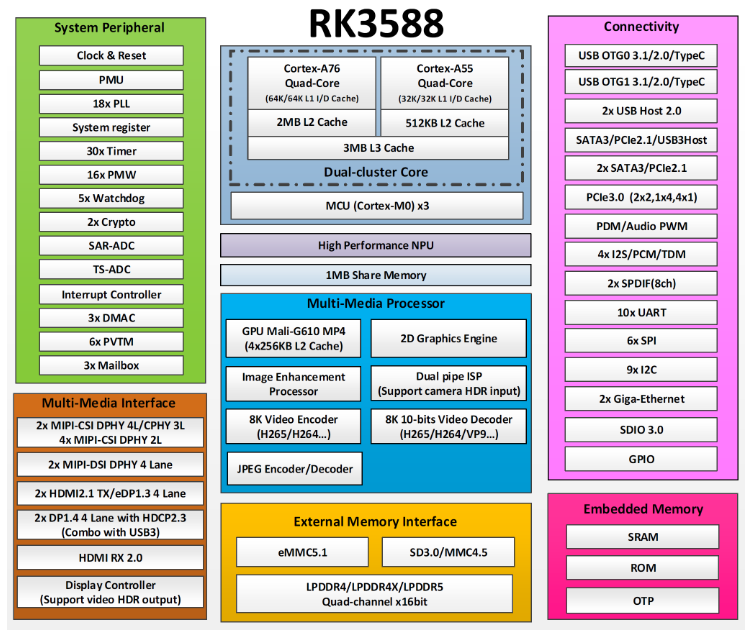

1.4 主芯片方框图

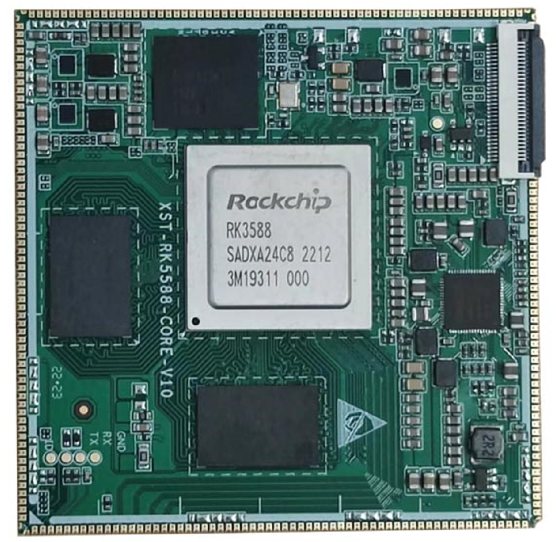

1.5 RK3588核心板外观及接口示意图

正面

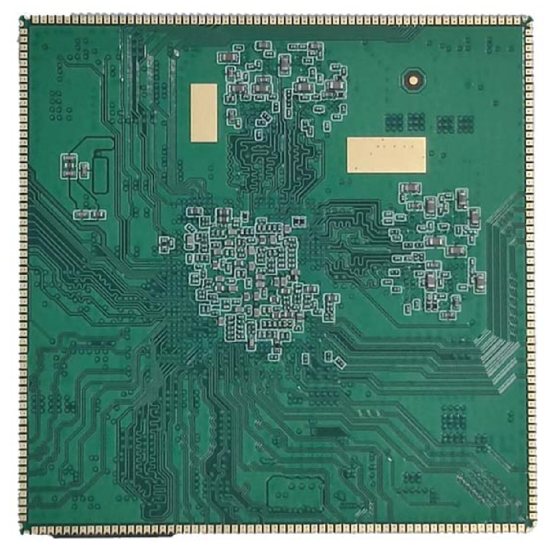

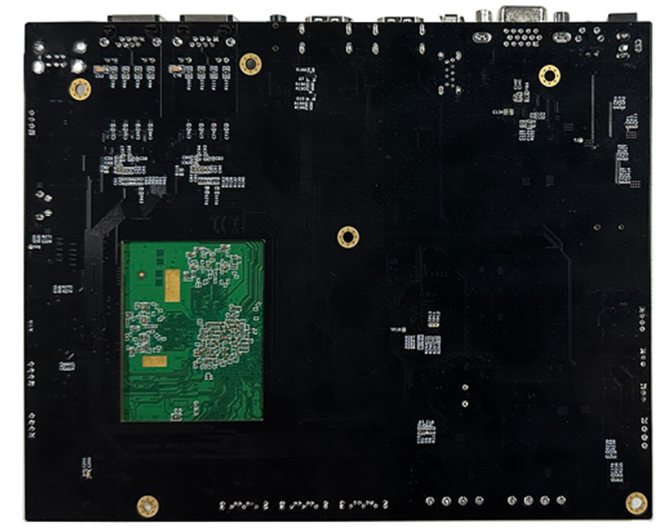

反面

接口电路

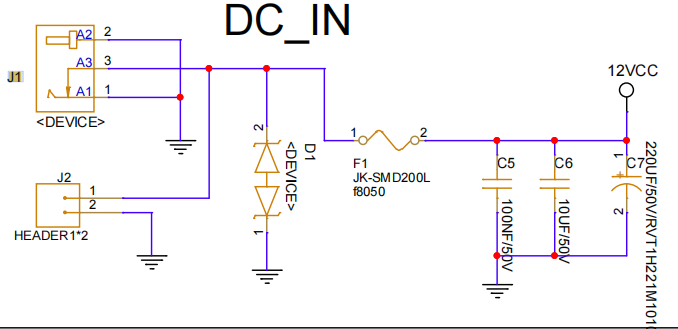

12v电源

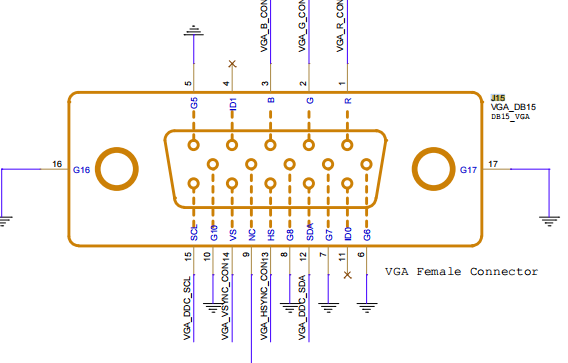

VGA输出

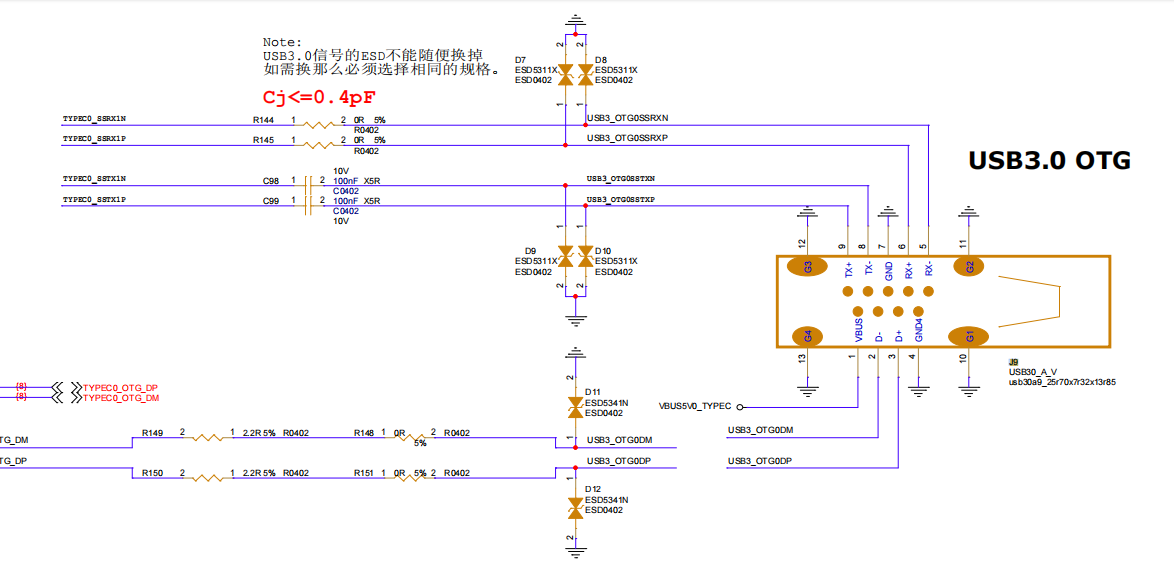

USB3.0烧录接口

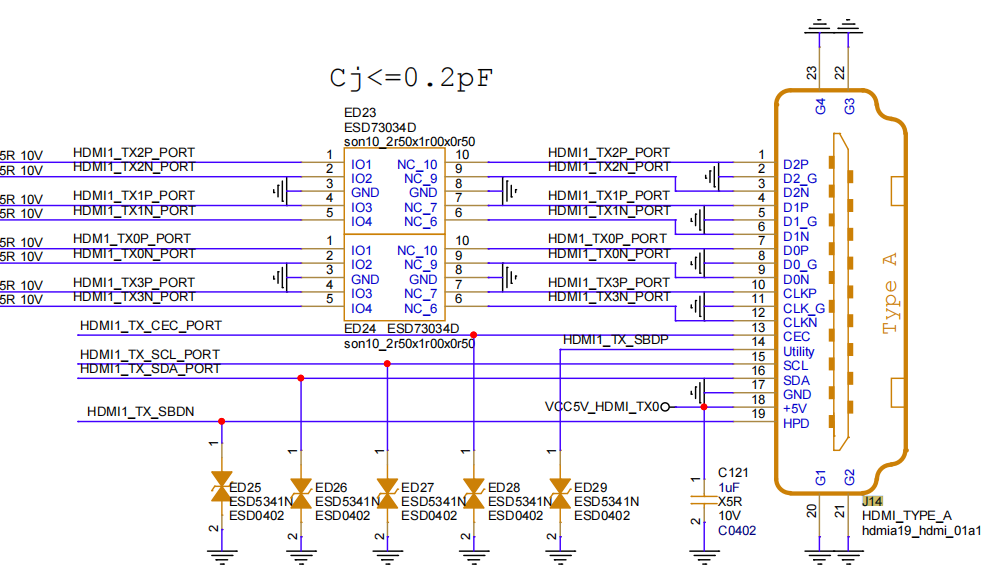

HDMI环出

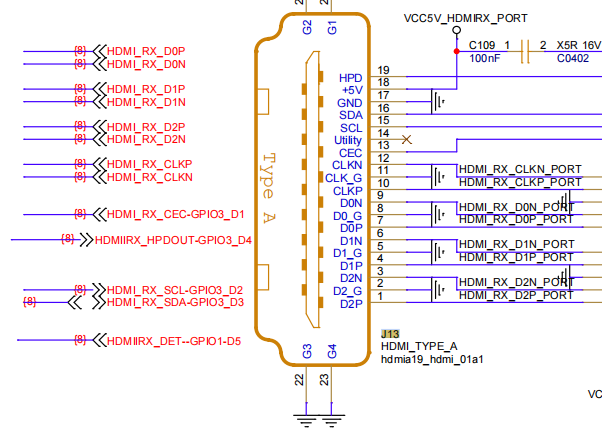

HDMI环入

音频接口

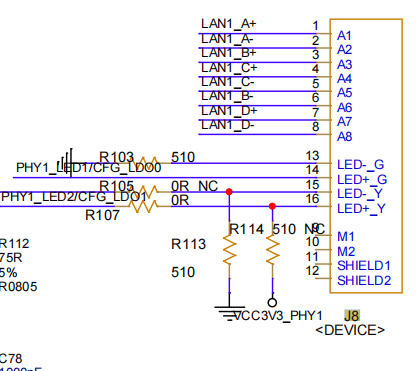

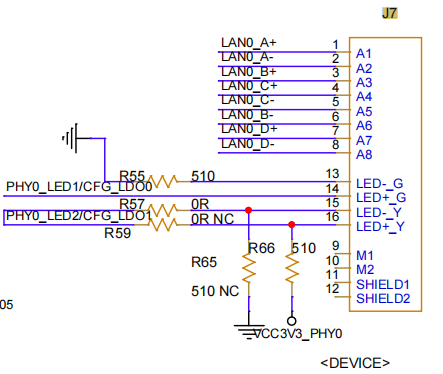

千兆RJ45-0

千兆RJ45-1

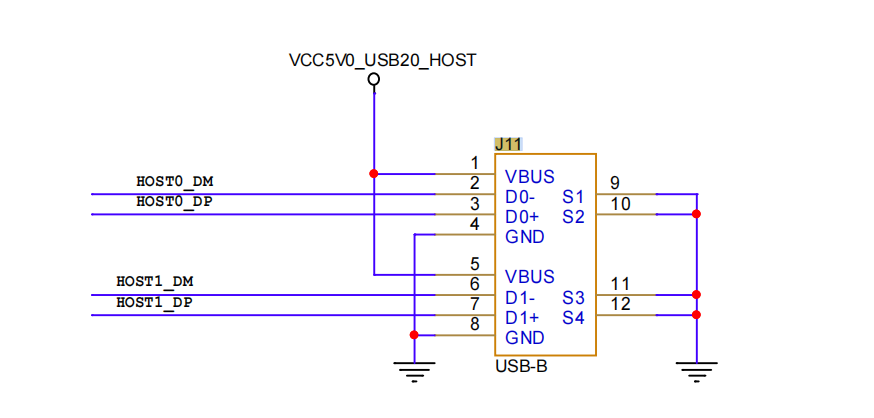

USB2.0*2

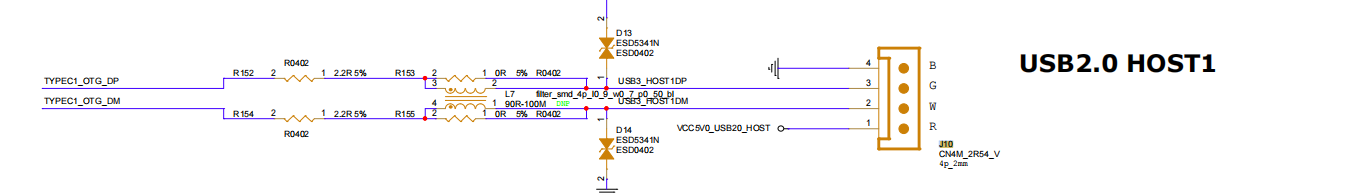

USB2.0_HOST

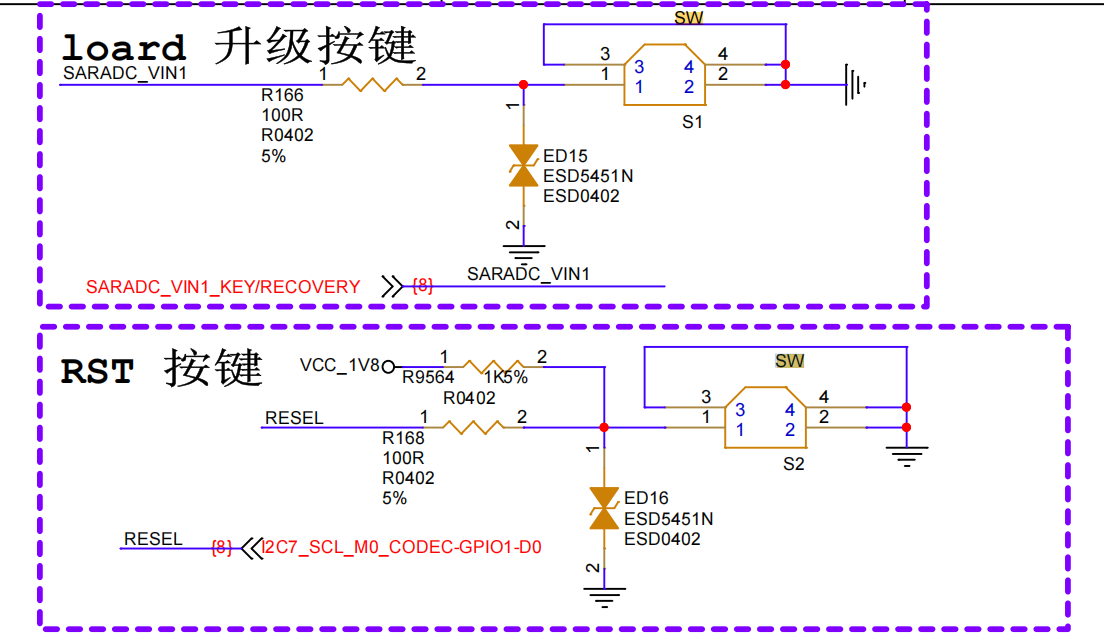

复位键

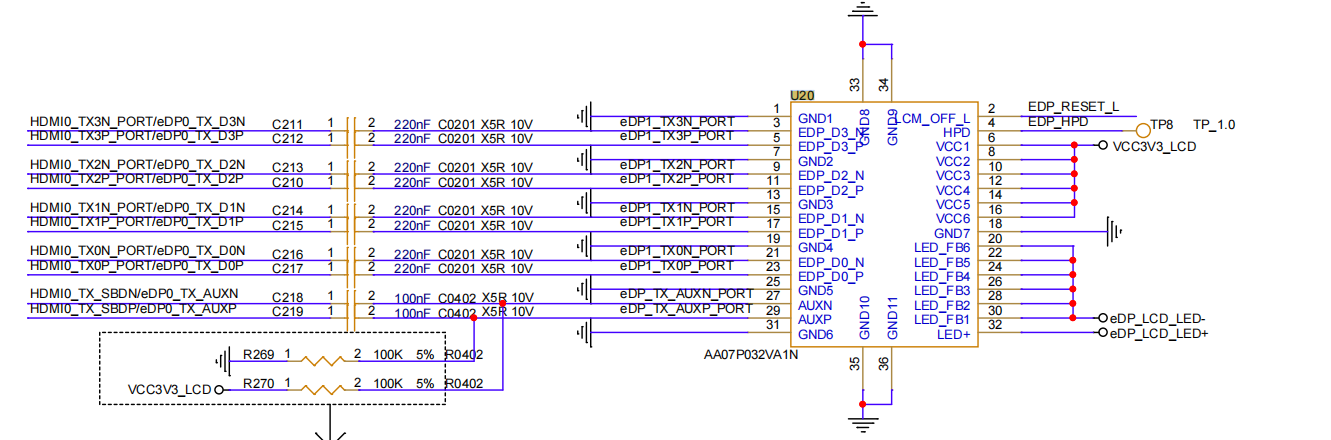

eDP_LCD接口

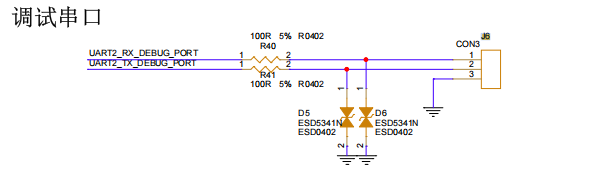

调试串口

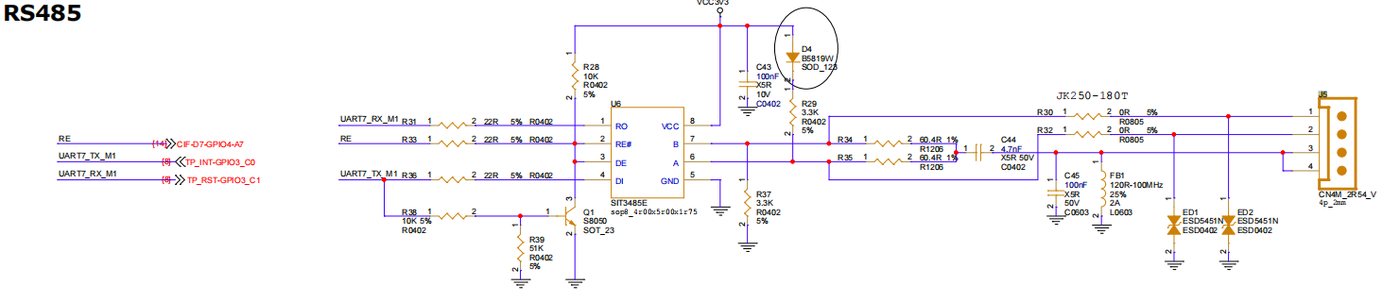

RS485

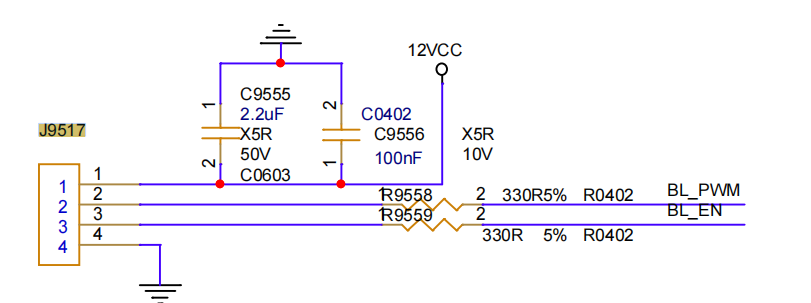

BL接口

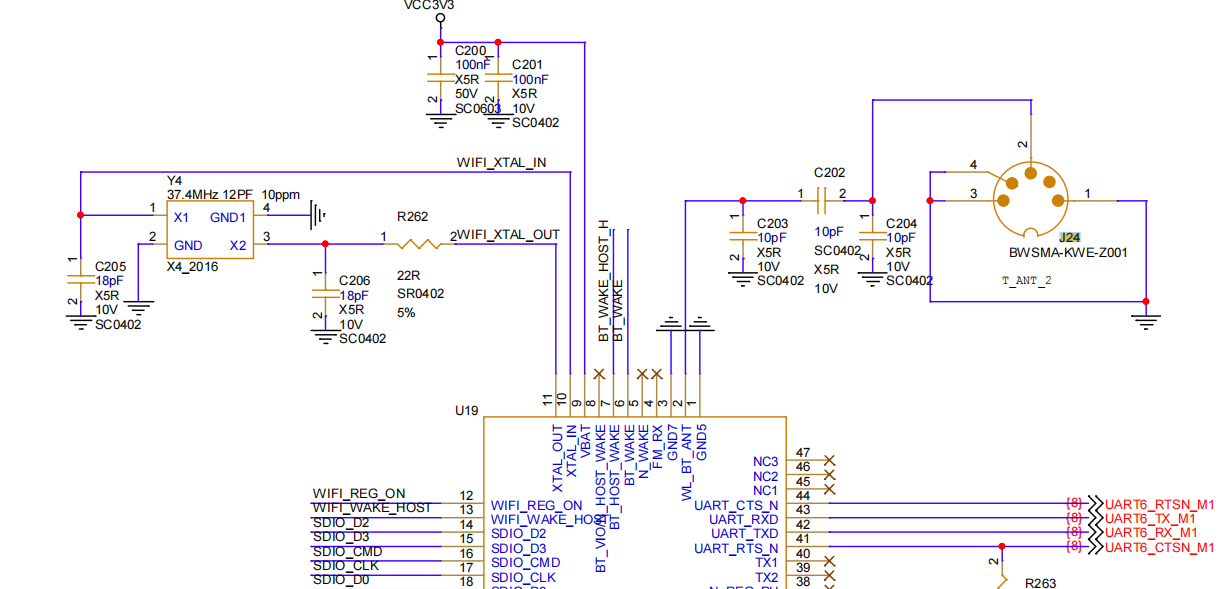

WIFI天线

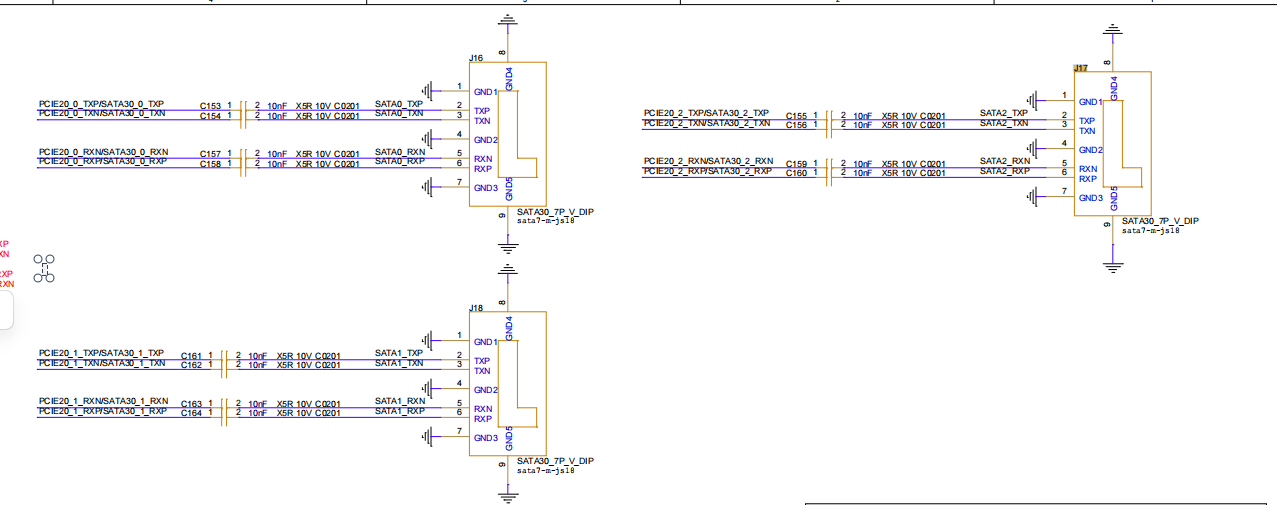

SATA接口

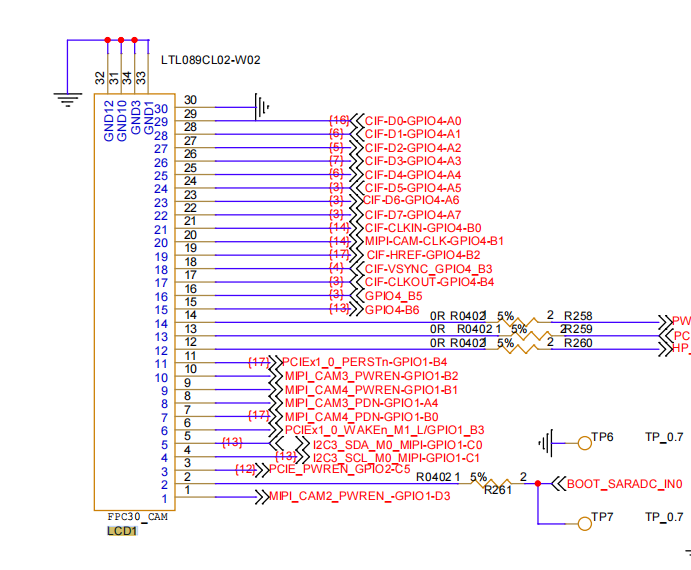

LCD1接口

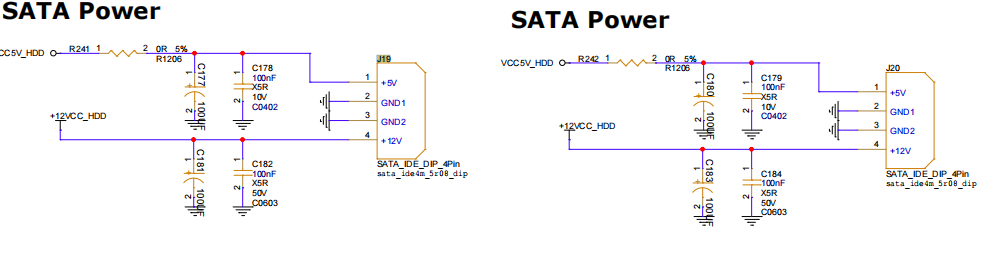

SATA Power

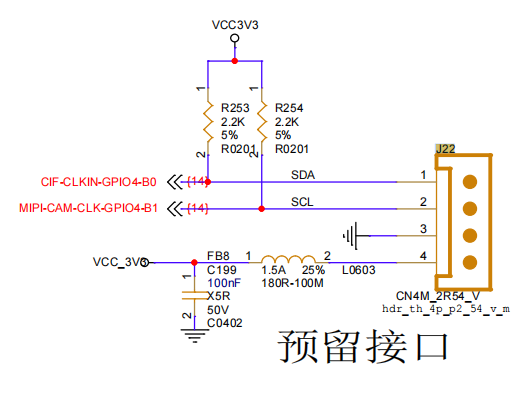

MIPI-CAM预留接口

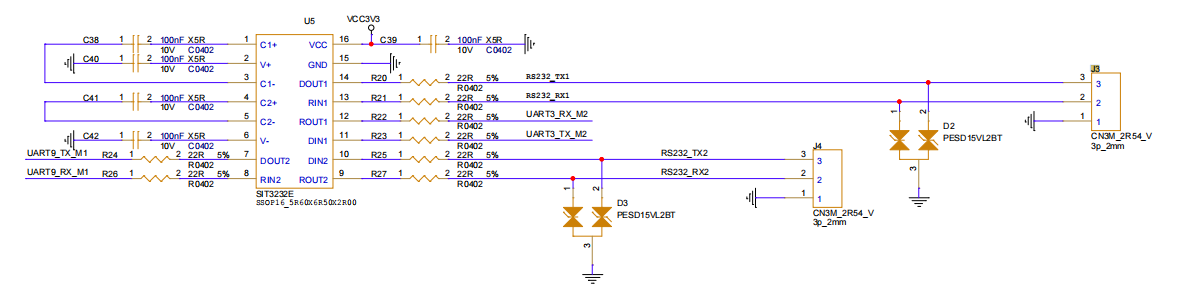

RS232转接口

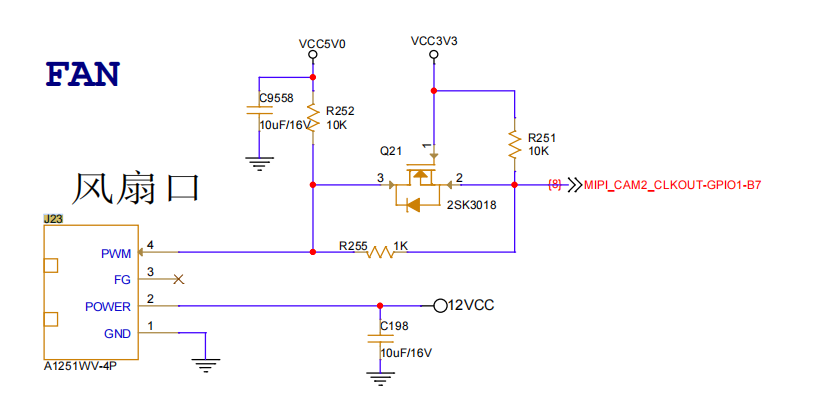

FAN接口

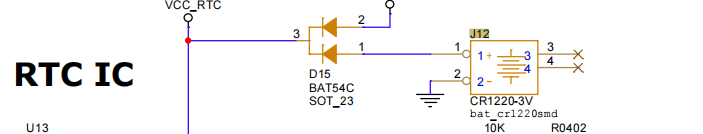

锂电池接口
