RK3588 双千兆AI推理板卡

开发板与模组介绍 · 瑞芯微方案

RK3588 双千兆AI板卡
型号	XSWTVR-2GBERK3588/T
CPU	RK3588
视频编码	支持H.265/H.264编码/解码，最大分辨率7680x3840@60fps
视频输入	网络视频流最大8k@60帧视频，4k@60 HDMI in
视频输出	VGA，HDMI
接口	USB3.0X1 ，USB2.0X2
DDR	8GB
存储器	eMMC 5.1 16GB
网络	2个RJ45 10/100/1000M
运行温度	0到70℃
寿命	连续运行寿命大于 5 年以上

板卡尺寸：195*153mm

一.RK3588核心板资料(主控RK3588/DDR/EMMC)

1.Rockchip-RK3588

描述

• 8nm先进制程，8核64位架构，高性能，低功耗
• ARM Mali-G610 MC4 GPU, 专用2D图形加速模块
• 6TOPs AI NPU，赋能各类AI场景
• 8K 视频编解码 , 8K显示输出
• 内置多种显示接口，支持多屏异显
• 超强影像处理能力， 48MP ISP, 支持多摄像头输入
• 丰富的高速接口(PCIe, TYPE-C，SATA, 千兆以太网)，易于扩展
• Android 和Linux OS
特性

CPU
• 八核64位大小核架构，4Cortex-A76 + 4Cortex-A55
GPU
• ARM Mali-G610 MC4
• OpenGL ES 1.1/2.0/3.1/3.2
• Vulkan 1.1，1.2
• OpenCL 1.1,1.2,2.0
• 内嵌高性能2D图像加速模块
NPU
• 6TOPS AI算力，三核架构，支持int4/int8/int16/FP16/BF16/TF32
多媒体
• 支持H.265/H.264/AV1/VP9/AVS2视频解码，最高8K60FPS
• 支持 H.264/H.265视频编码，最高8K30FPS
显示
• 支持eDP/DP/ HDMI2.1/MIPI 多种显示接口
• 支持多屏异显，最高8K60FPS
视频输入
• 32MP ISP，支持HDR 和3DNR
• 支持多摄像头输入(44lanes or 42lanes+2*4Lanes) MIPI CSI-2 and DVP 接口
• 支持HDMI2.0 输入，最高4K60FPS
高速接口
• 支持PCIe3.0/PCIe2.0/SATA3.0/RGMII/TYPE-C/USB3.1/USB2.0

2.DDR

容量
32 Gb

架构
x32

速率
4266 Mbps

工作电压
1.8 / 1.1 / 1.1 V

工作温度
-40 ~ 125 °C

封装
200FBGA

产品状态
批量生产

3.EMMC

特性

• Consistent Optimal Speed
• High Performance at Low Power
• Extensive Lineup, Quick Response

Version
eMMC 5.1

Density
16GB

Voltage
1.8 / 3.3 V

Interface
HS400

Package Size
11.5 x 13 x 0.8 mm

Temp.
-25 ~ 85 °C

Product Status
Mass Production

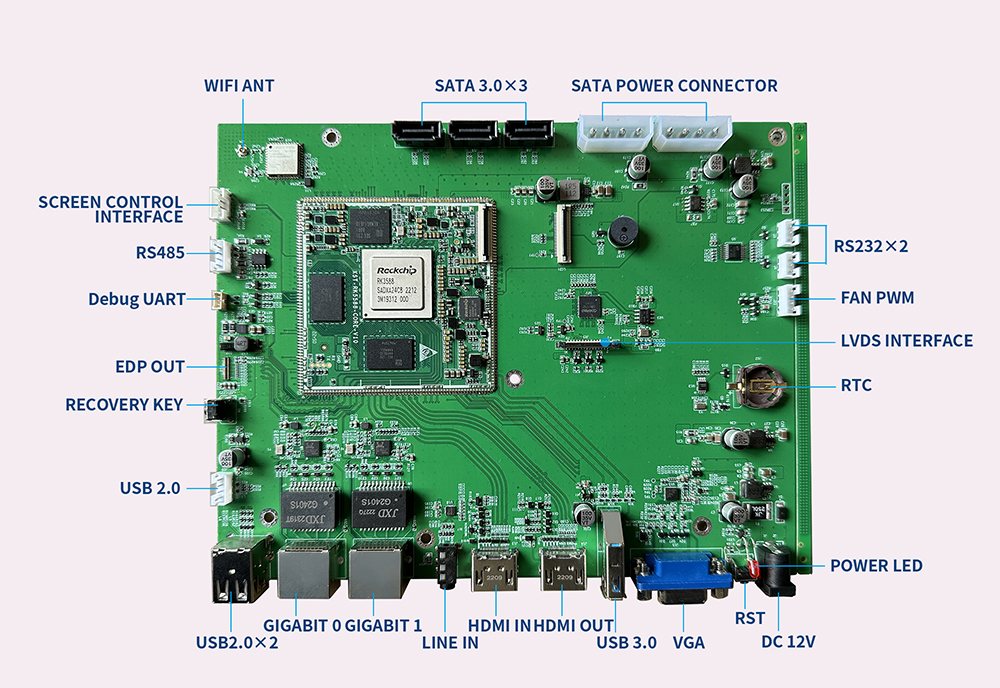

二.接口线路图

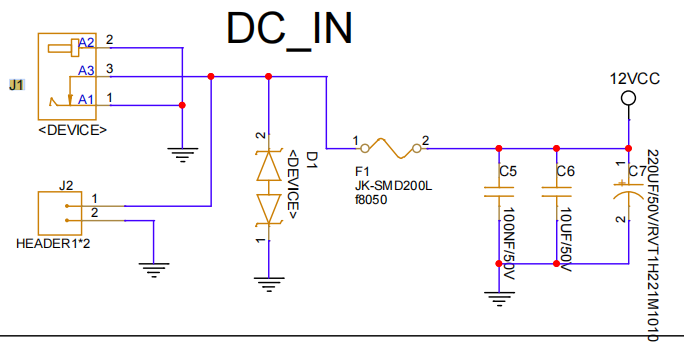

12V电源

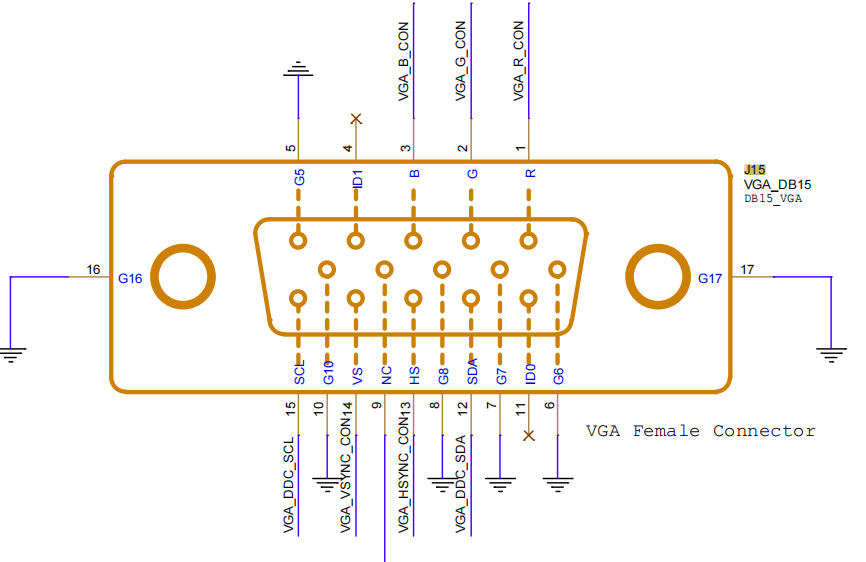

VGA接口

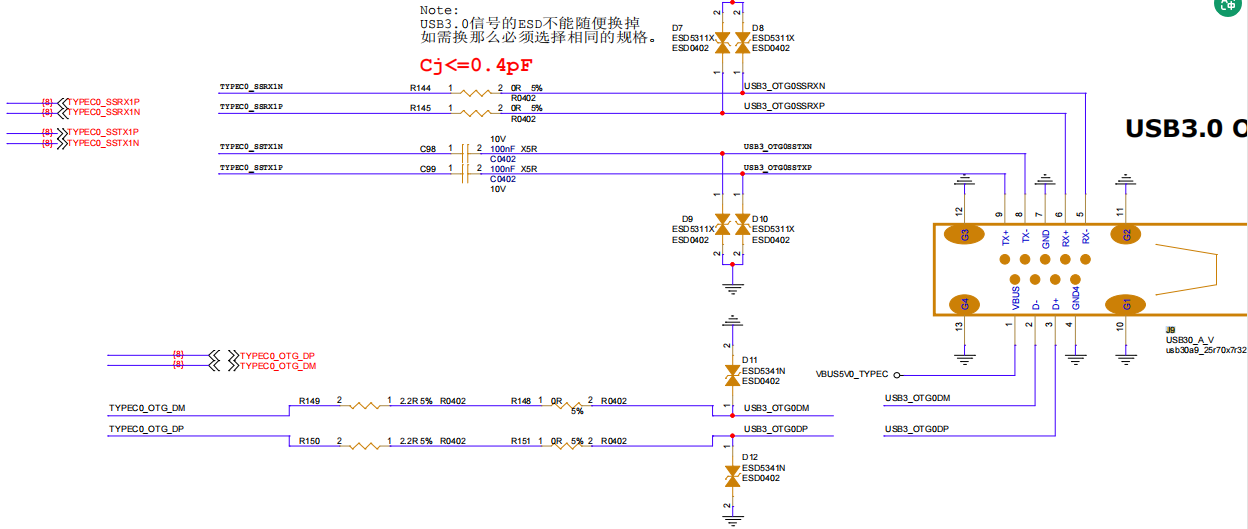

USB3.0烧录接口

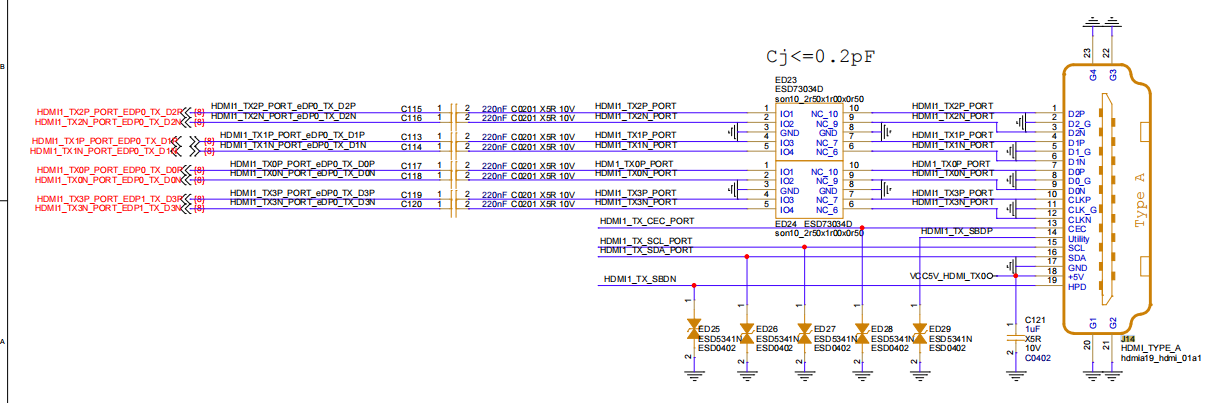

HDMI环出

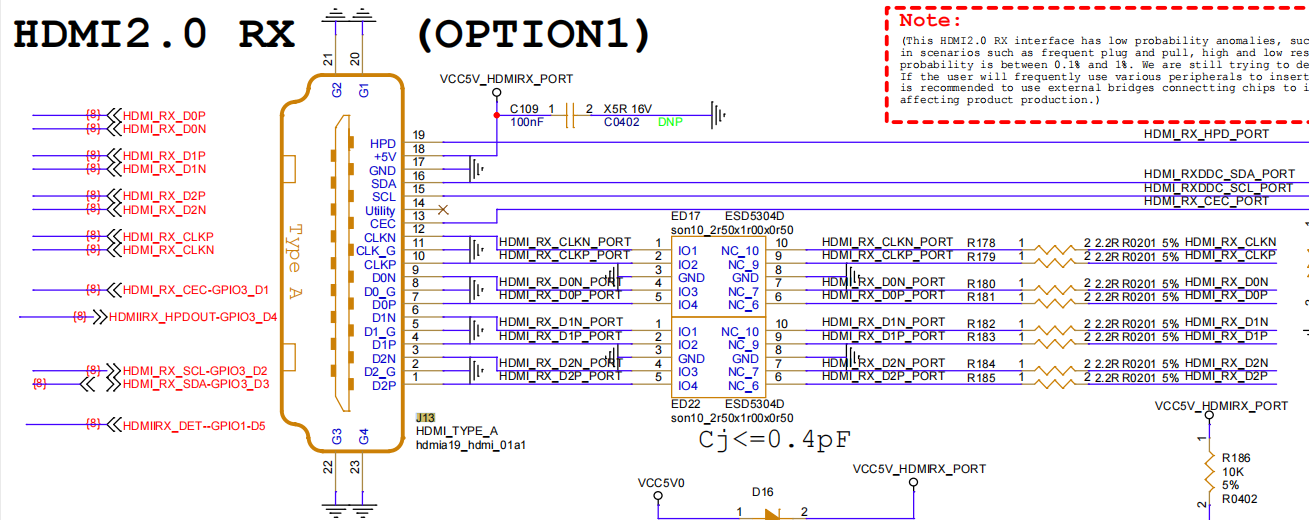

HDMI环入

Line

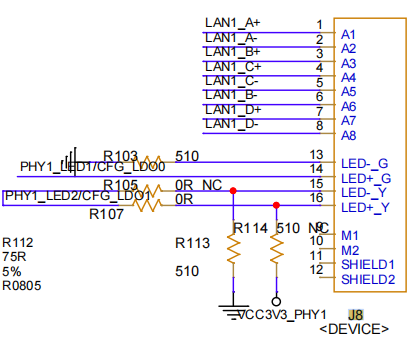

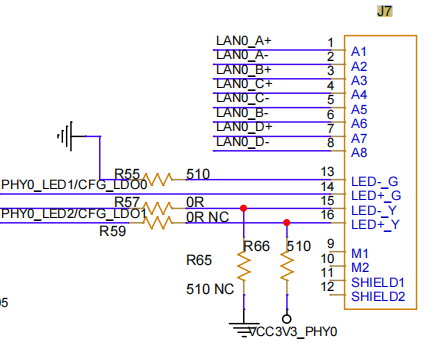

千兆RJ45-0

千兆RJ45-1

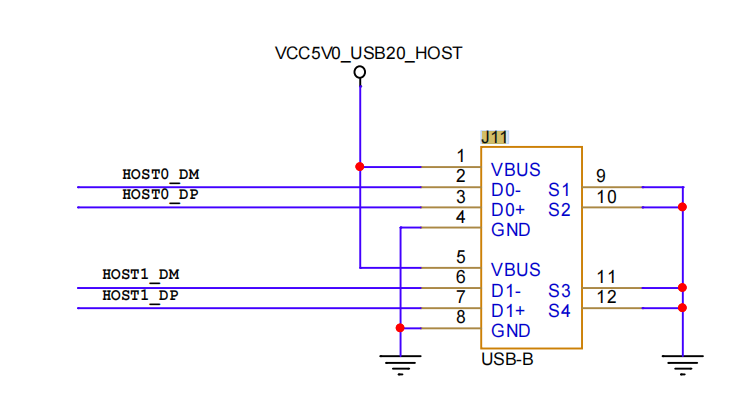

USB2.0_HOST*2

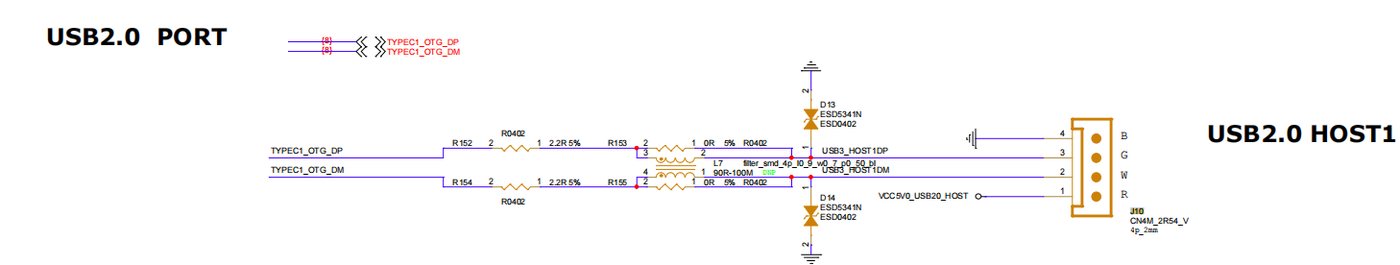

USB2.0_HOST1

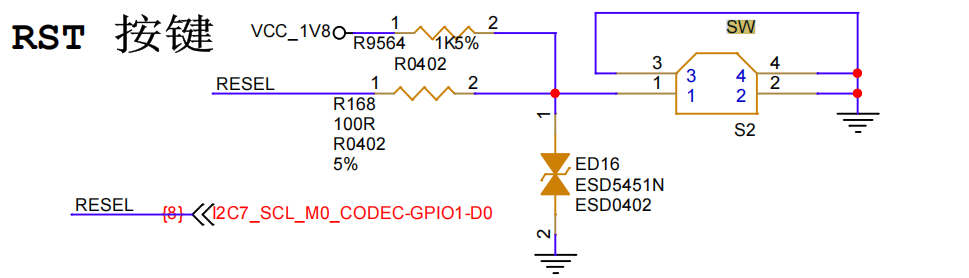

复位

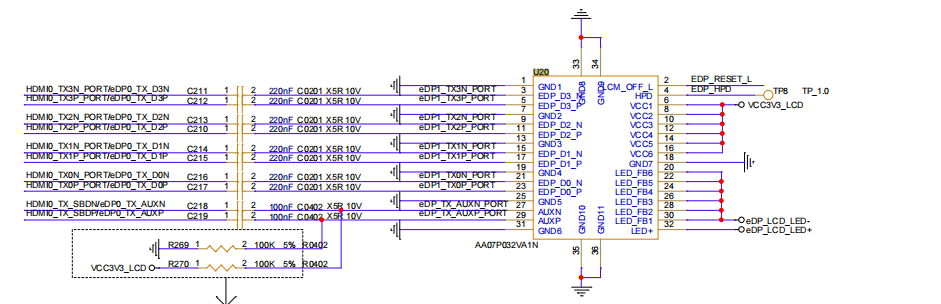

EDP_LCD

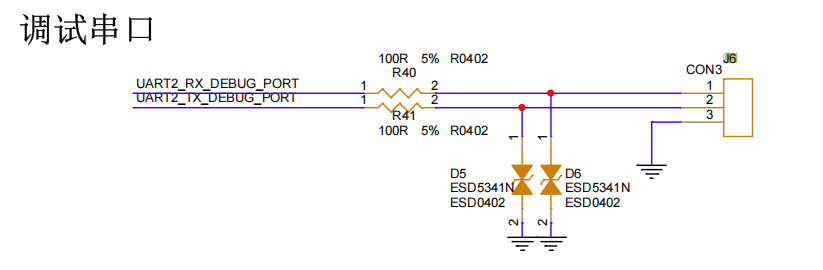

DEBUG

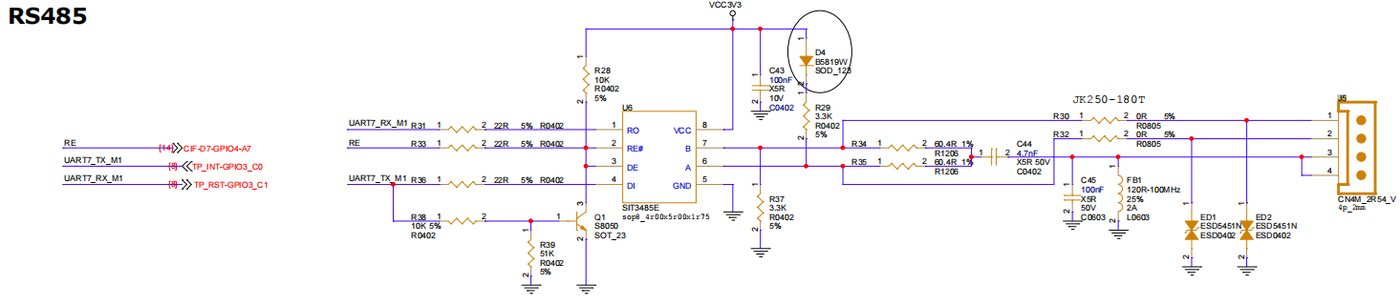

UART转485

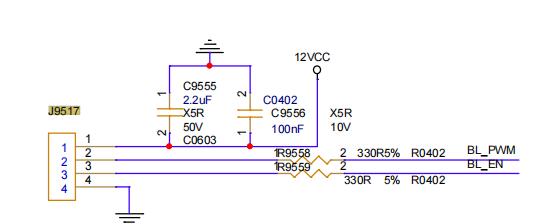

SCREEN CONTROL INTERFACE

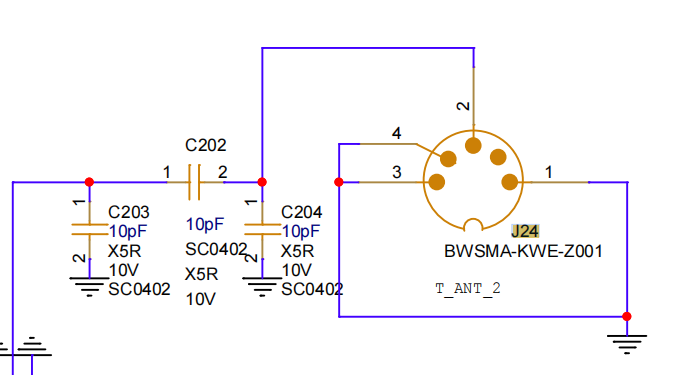

WiFi天线接口

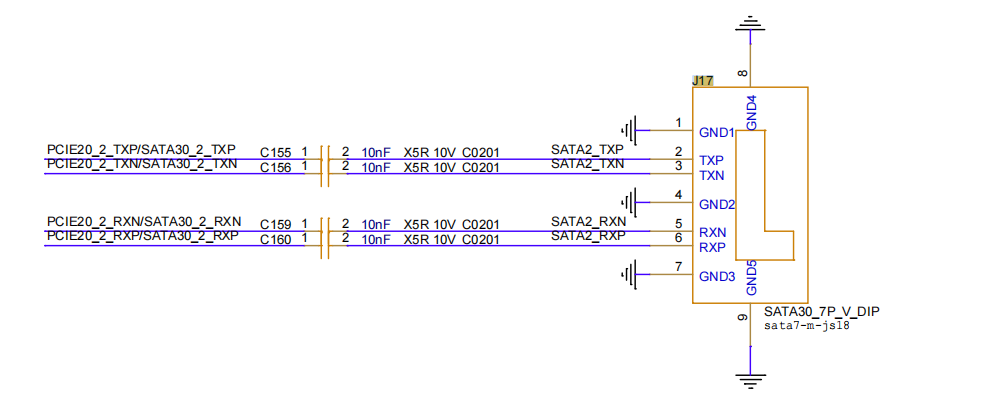

SATA2

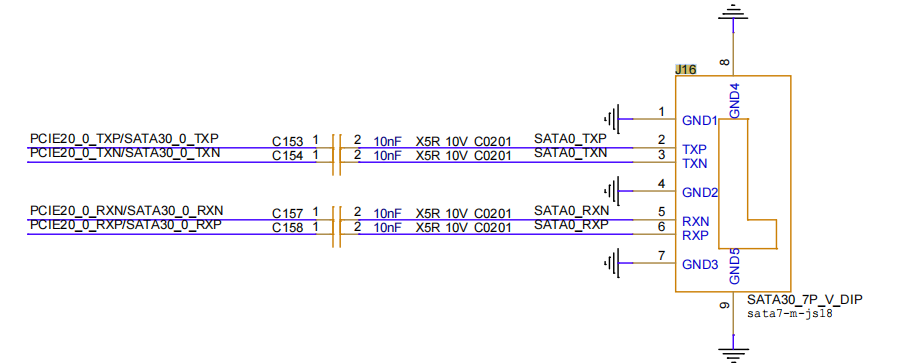

SATA0

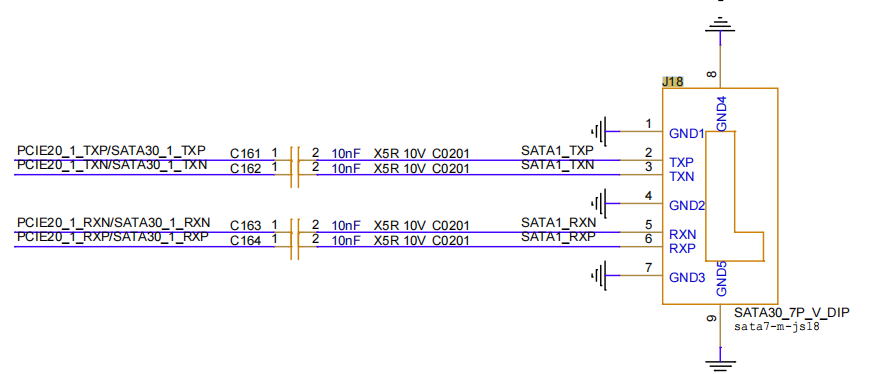

SATA1

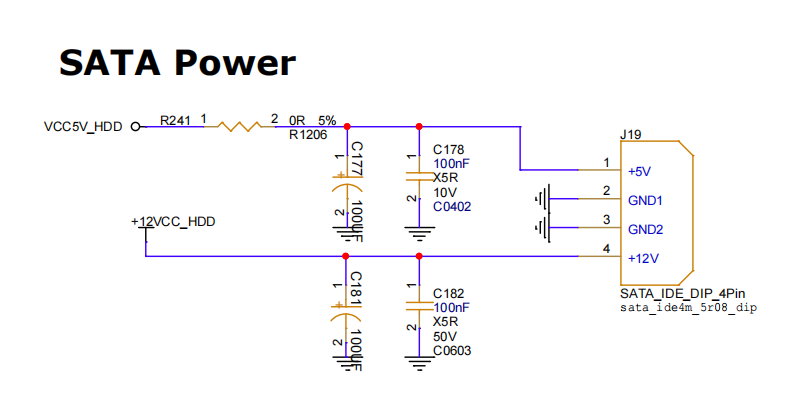

SATA Power1

SATA Power2

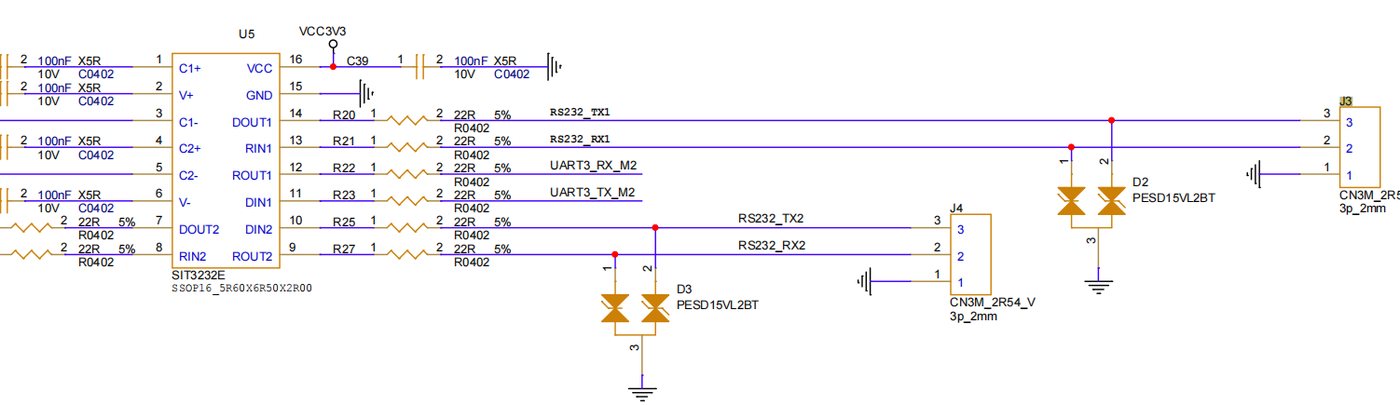

UART转232

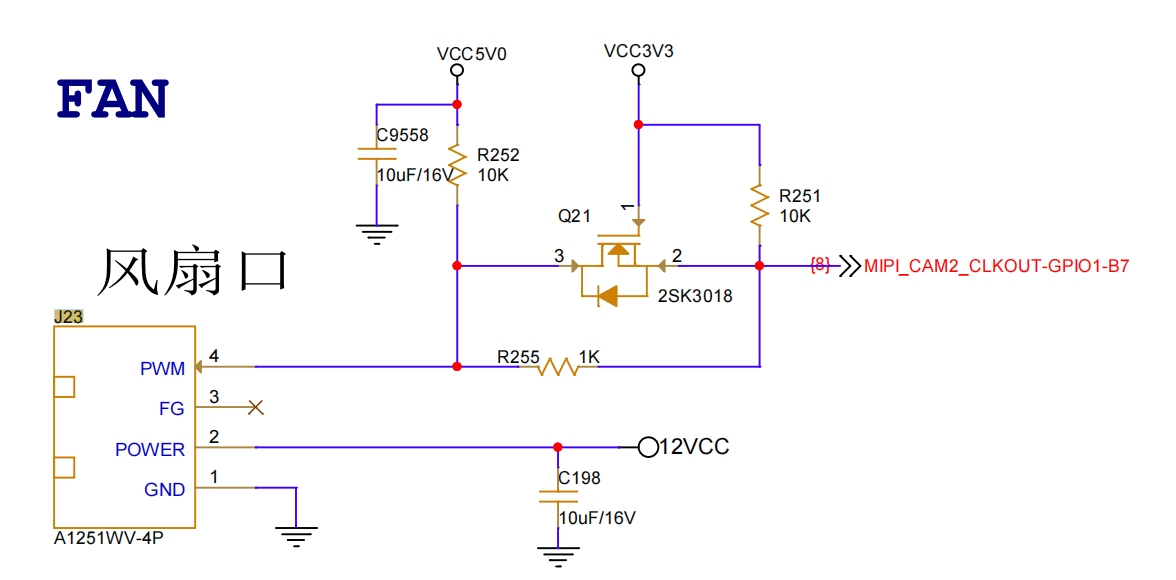

FAN

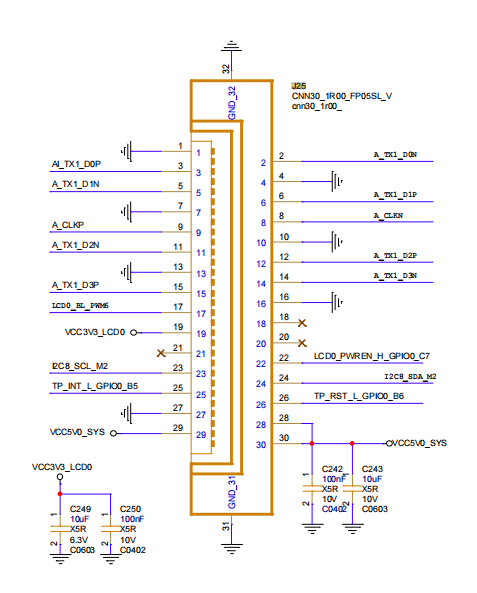

LVDS INTERFACE

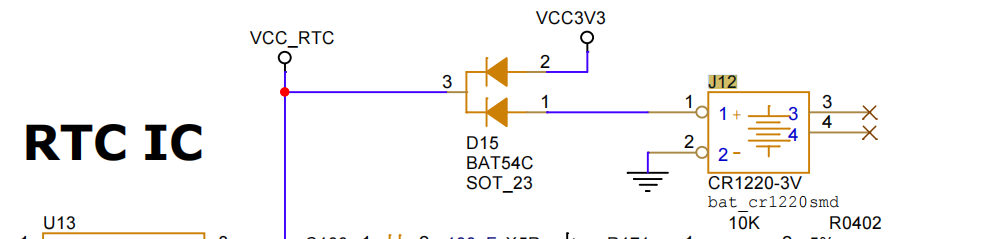

RTC
