RK3576编码板

开发板与模组介绍 · 瑞芯微方案

板卡丝印型号	RK3576-UHDENC_V10
CPU RK3576	4×Cortex-A72 @ 2.2GHz + 4×Cortex-A53 @ 2.0GHz
MCU/GPU	ARM Mali-G52 MC3
ISP	16MP ISP，HDR，3DNR，支持3× MIPI CSI-2
NPU算力	6 TOPS @ INT8
DSP	Cortex-M0 + Audio Processing Unit
存储	LPDDR4/LPDDR4X/LPDDR5，32-bit；UFS 2.0/eMMC 5.1
编码性能	H.264/H.265，最高4K@60fps
解码性能	H.265/VP9/AV1/AVS2最高8K@30fps或4K@120fps
拼接	支持多路视频处理/拼接，具体能力取决于SDK及方案
视频接入	3× MIPI CSI-2 + DVP
视频输出	HDMI 2.1 / DP 1.4 / eDP 1.3 / MIPI DSI-2
网口	2× Gigabit Ethernet MAC（RGMII）
外围接口	USB3.x/USB2.0、PCIe2.1、SATA3、CAN FD、UART、SPI、I²C/I³C等
存储器接口	LPDDR4/4X/5、UFS2.0、eMMC5.1、SD3.0、SPI NOR/NAND
SDK	Android / Linux / RKNN
功耗	视工作负载和板级设计而定；不建议标SoC固定功耗
封装	FCCSP698L，16.1 × 17.2 mm，0.6 mm pitch
运行温度	0～80°C（SoC Datasheet）；工业模块可支持-40～85°C
寿命	连续运行寿命大于 2 年以上

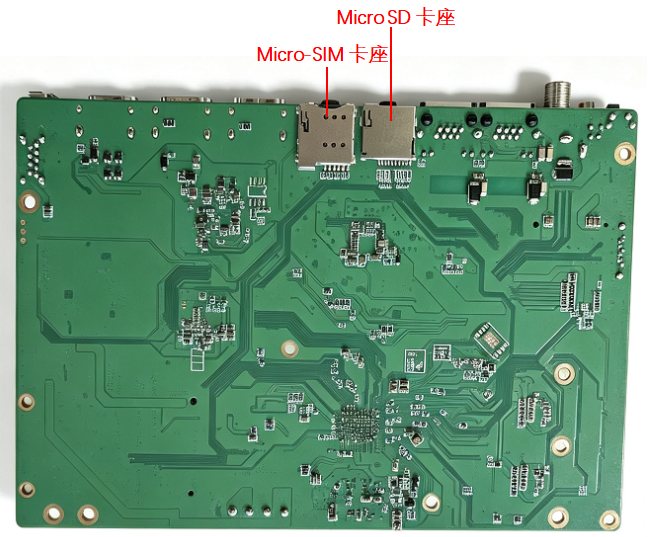

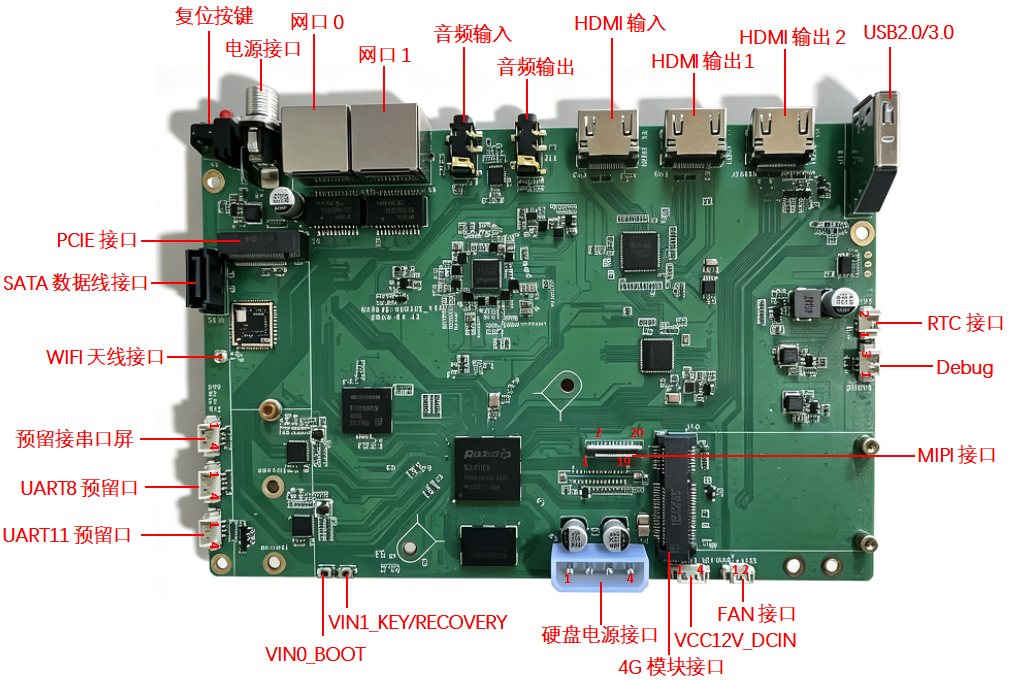

一、板卡介绍

板卡尺寸：175*115mm

二、CPU参数

RK3576

描述
• iFPD、工业控制及网关、云终端、人脸识别设备、车载中控、商显

特性

翻译

CPU
• 四核Cortex-A72 + 四核Cortex-A55，频率最高2.2GHz
GPU
• ARM G52 MC3
NPU
• 6TOPS RKNN
PQ
•Rockchip dedicated Picture Quality Engine (HDR, ACM, DCI, etc.)
显示
• DisplayPort/MIPI/eDP/HDMI/RGB/EBC , 多屏异显
内存
• 32bits LPDDR4/4x, LPDDR5
• UFS 2.0 (2-lane), eMMC 5.1, SPI Nor/Nand
视频
• 8K30 H.264/H.265/VP9/AV2/AVS2 Decoder
• 4K60 H.264/H.265 Encoder
Camera
• 16M ISP with HDR (up to 120dB)
• MIPI CSI-2 (CDPHY=14-lane, DPHY=24-lane/42-lane), DVP
接口
• 5 SAI interfaces (total 7-tx and 7-rx lanes, each lane supports 8-ch I2S/PCM/TDM)
• 2 PCM (2*8-ch)
• 2 S/PDIF TX and 1 S/PDIF RX
• ASRC
• USB 3.0 DRD (supports Alt mode with DP)
• Combo USB3.0 DRD/PCIe 2.1 RC/SATA3
• Combo PCIe 2.1 RC/SATA3
• RGMIIx2
• CAN FD, DSMC
• UART, SPI, PWM, I2C, SAR-ADC
