RV1109解码板
板卡功能类型	XSTRIVE-DECODER
CPU	RV1109
视频编码	"支持H.265/H.264编码/解码
最大分辨率2592x1944@30fps"
视频输入	UVC视频输入（1920x1080@30fps）

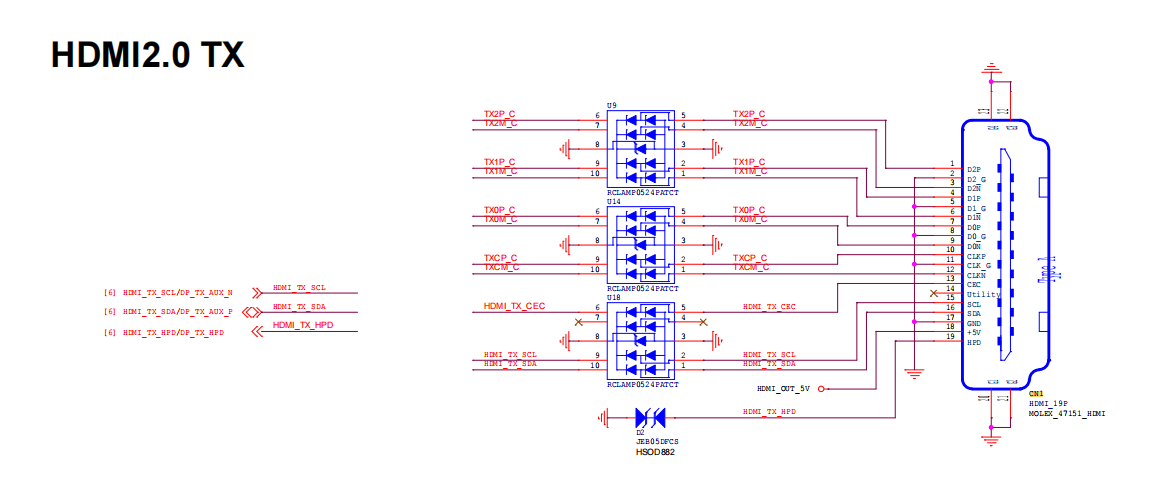

视频输出	HDMI Out（1920x1080@60fps）

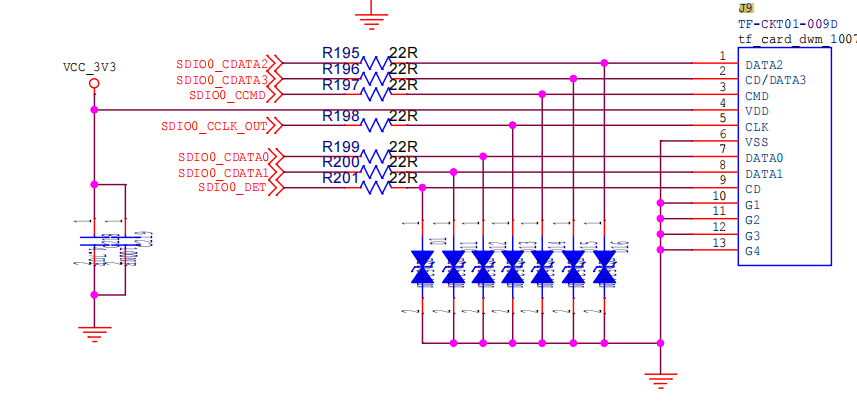

存储器	SD card

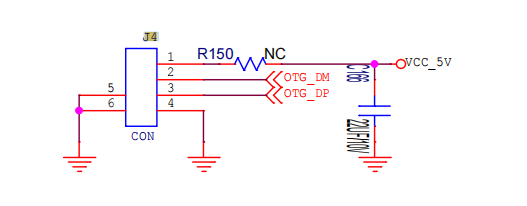

USB	USB2.0

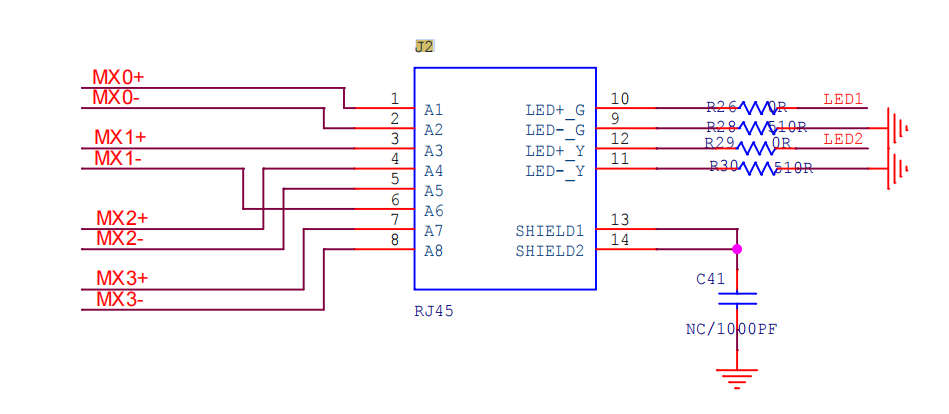

网络	RJ45 10/100M
运行温度	0到70°C
寿命	连续运行寿命大于 2 年以上
DDR	4G*2
SPI NOR	-
EMMC	emmc 8G
网口个数	1个

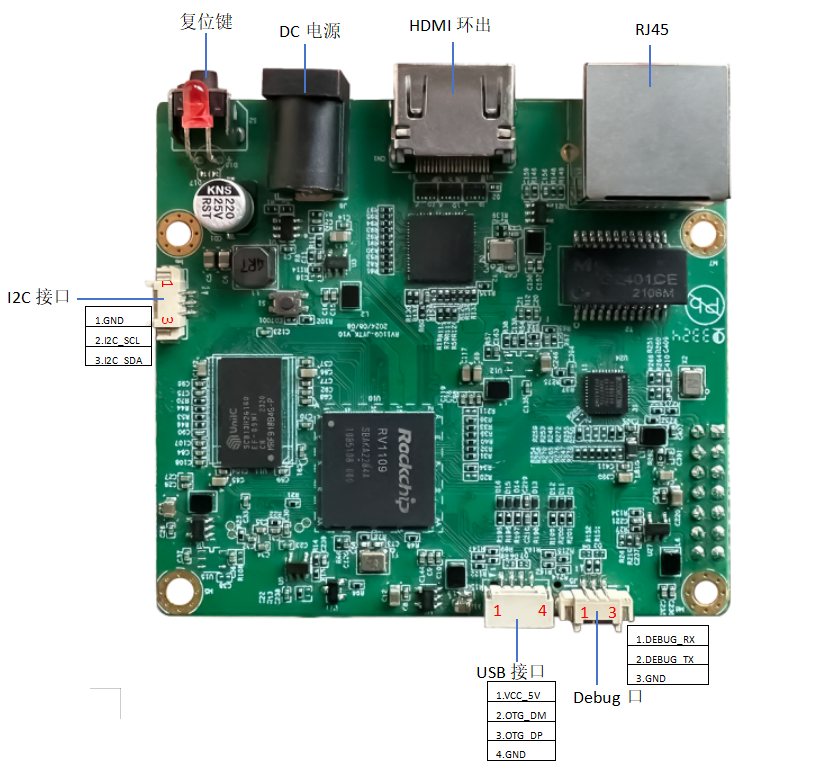

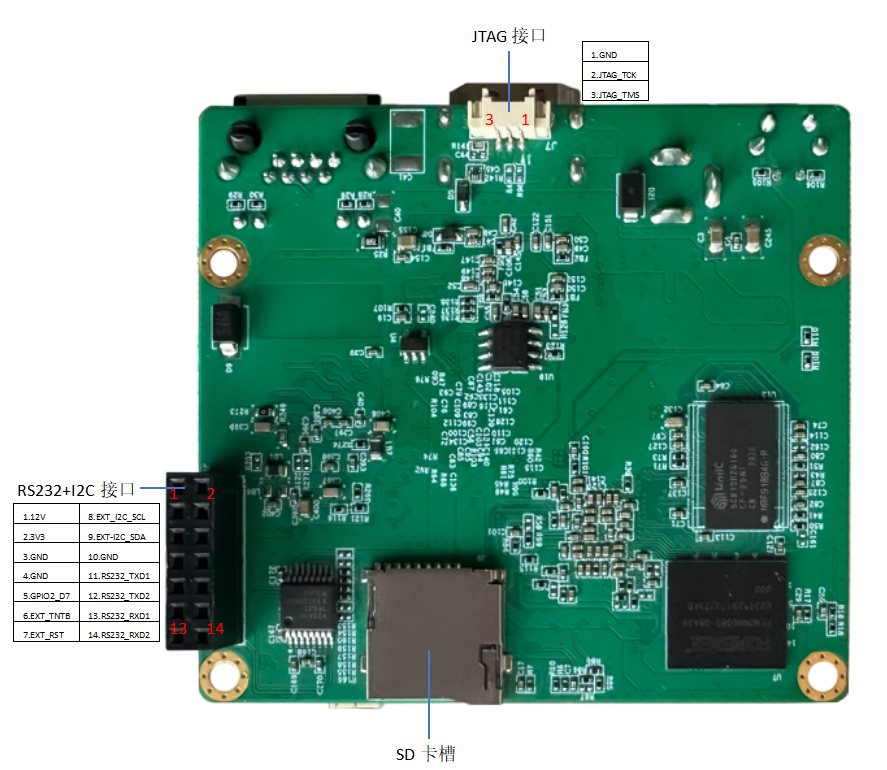

产品图片

板卡尺寸:73*65mm

CPU参数

描述

• 双核 ARM Cortex-A7 and RISC-V MCU
• 150ms快速开机
• 1.2Tops NPU
• 5M ISP with 3帧 HDR
• 支持3个摄像头同时输入
• 500万 H.264/H.265 视频编码和解码

特性

CPU
• 双核 ARM Cortex-A7
• RISC-V MCU
NPU
• 1.2Tops, support INT8/ INT16
内存
•32bit DDR3/DDR3L/LPDDR3/DDR4/LPDDR4
• 支持eMMC 4.51, SPI Flash，Nand Flash
• 支持快速开机
显示
• MIPI-DSI/RGB 接口
• 1080P @ 60 FPS
图形加速引擎
•支持旋转, x/y镜像
• 支持alpha图层混合
• 支持放大、缩小
多媒体
• 500万 ISP 2.0 with 3帧 HDR(Line-based/Frame-based/DCG)
• 同时支持2组MIPI CSI /LVDS/sub LVDS和一组16-bit并口输入
• H.264/H.265编码能力: -2688 x 1520@30 fps+1280 x 720@30 fps -3072 x 1728@30 fps+1280 x 720@30 fps -2688 x 1944@30 fps+1280 x 720@30fps
• 5M H.264/H.265 解码
外围接口
• 千兆以太网接口，具有TSO(TCP Segmentation Offload)网络加速
• USB 2.0 OTG and USB 2.0 host
• 两个 SDIO 3.0 接口for Wi-Fi and SD卡
• 8通道 I2S with TDM/PDM, 2通道I2S
