RK3588 4路AHD板卡

开发板与模组介绍 · 瑞芯微方案

RK3588 4路AHD板卡
型号	XSWTVR-4AHDRK3588/T
CPU	RK3588
cpu核心数	四核Cortex-A76+四核Cortex-A55（主频：2.4GHz）
GPU	Mali-G610
NPU算力	高达6TOPS
DDR	8GB LPDDR4X
eMMC	16GB eMMC
支持系统	Linux5.10 /Android12
视频编码	支持H.265/H.264编码/解码，最大分辨率7680x3840@60fps
视频输入	AHD/CVBS视频最大4k@15x4路
视频输出	VGA，LVDS屏3，支持触摸屏
接口	CANx2，USB3.0X2 ，USB2.0X2，485/422 X2，RS232X2，打印串口x1, TTL串口x1
存储器	支持 eMMC 5.1
网络	1个RJ45 10/100/1000M
WIFI	支持
运行温度	0到70℃
寿命	连续运行寿命大于 5 年以上
尺寸	14.5cmx10cm
重量	120.3g

一、产品图片

板卡尺寸：141*102mm

二、CPU参数

描述

• 8nm先进制程，8核64位架构，高性能，低功耗
• ARM Mali-G610 MC4 GPU, 专用2D图形加速模块
• 6TOPs AI NPU，赋能各类AI场景
• 8K 视频编解码 , 8K显示输出
• 内置多种显示接口，支持多屏异显
• 超强影像处理能力， 48MP ISP, 支持多摄像头输入
• 丰富的高速接口(PCIe, TYPE-C，SATA, 千兆以太网)，易于扩展
• Android 和Linux OS

特性

CPU
• 八核64位大小核架构，4Cortex-A76 + 4Cortex-A55
GPU
• ARM Mali-G610 MC4
• OpenGL ES 1.1/2.0/3.1/3.2
• Vulkan 1.1，1.2
• OpenCL 1.1,1.2,2.0
• 内嵌高性能2D图像加速模块
NPU
• 6TOPS AI算力，三核架构，支持int4/int8/int16/FP16/BF16/TF32
多媒体
• 支持H.265/H.264/AV1/VP9/AVS2视频解码，最高8K60FPS
• 支持 H.264/H.265视频编码，最高8K30FPS
显示
• 支持eDP/DP/ HDMI2.1/MIPI 多种显示接口
• 支持多屏异显，最高8K60FPS
视频输入
• 32MP ISP，支持HDR 和3DNR
• 支持多摄像头输入(44lanes or 42lanes+2*4Lanes) MIPI CSI-2 and DVP 接口
• 支持HDMI2.0 输入，最高4K60FPS
高速接口
• 支持PCIe3.0/PCIe2.0/SATA3.0/RGMII/TYPE-C/USB3.1/USB2.0

三、产品特性

• 先进工艺+高性能CPU
8nm先进工艺，八核64bit，4xCortex-A76+4xCortex-A55，主频2.4GHz
• 高性能GPU+VPU+NPU
Mali-G610 GPU；VPU支持8K编码、8K解码；NPU算力高达6TOPS
• 双通道高性能ISP
ISP支持48M@15fps处理能力；MIPI-CSI支持高达16路摄像头同时输入
• 丰富的外设接口
丰富的高速扩展接口，可有效提高行业定制的扩展性
• 系统及独立硬件看门狗
支持Linux5.10 /Android12；板载独立硬件看门狗，全程监控系统异常
• 提供丰富的软硬件开发资料
提供标准硬件开发资料，标准软件SDK包，缩短用户产品开发周期

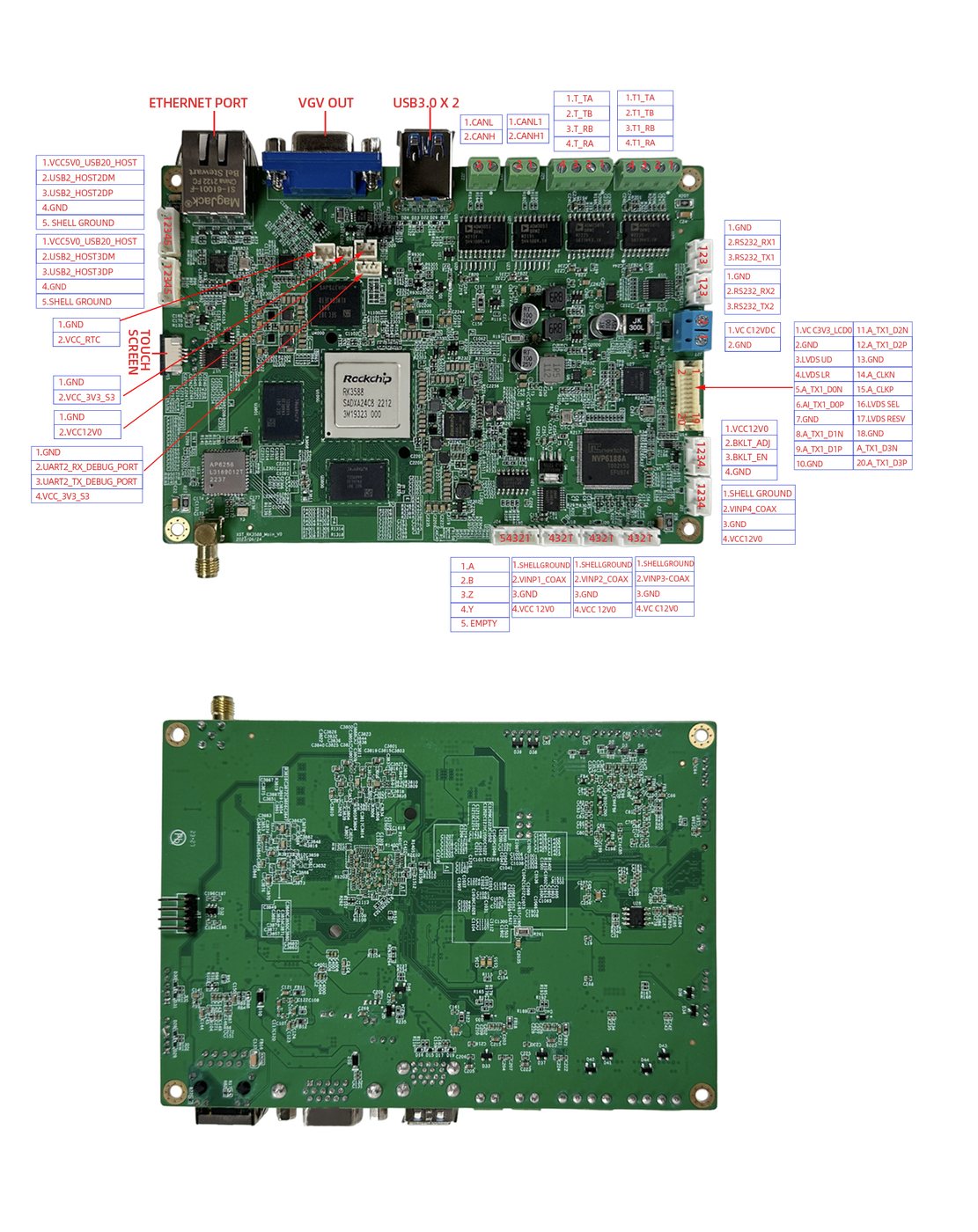

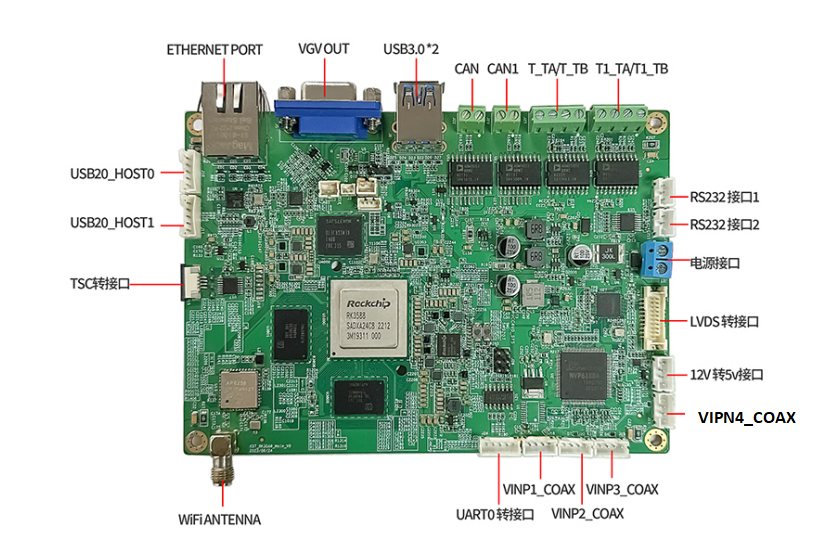

四.接口线路图

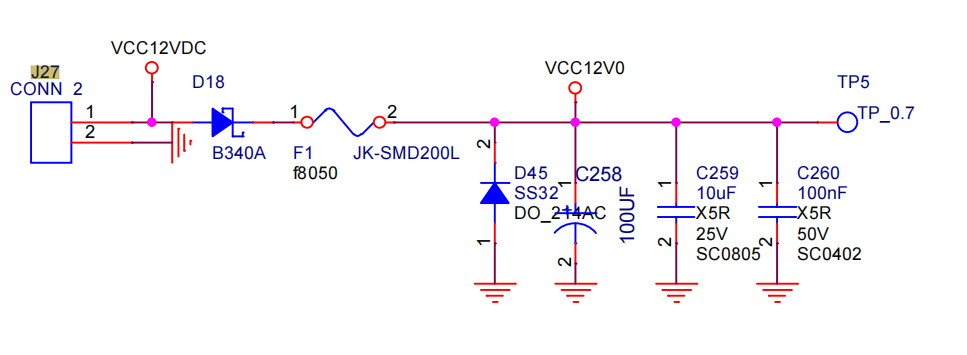

12V电源

12V转5V

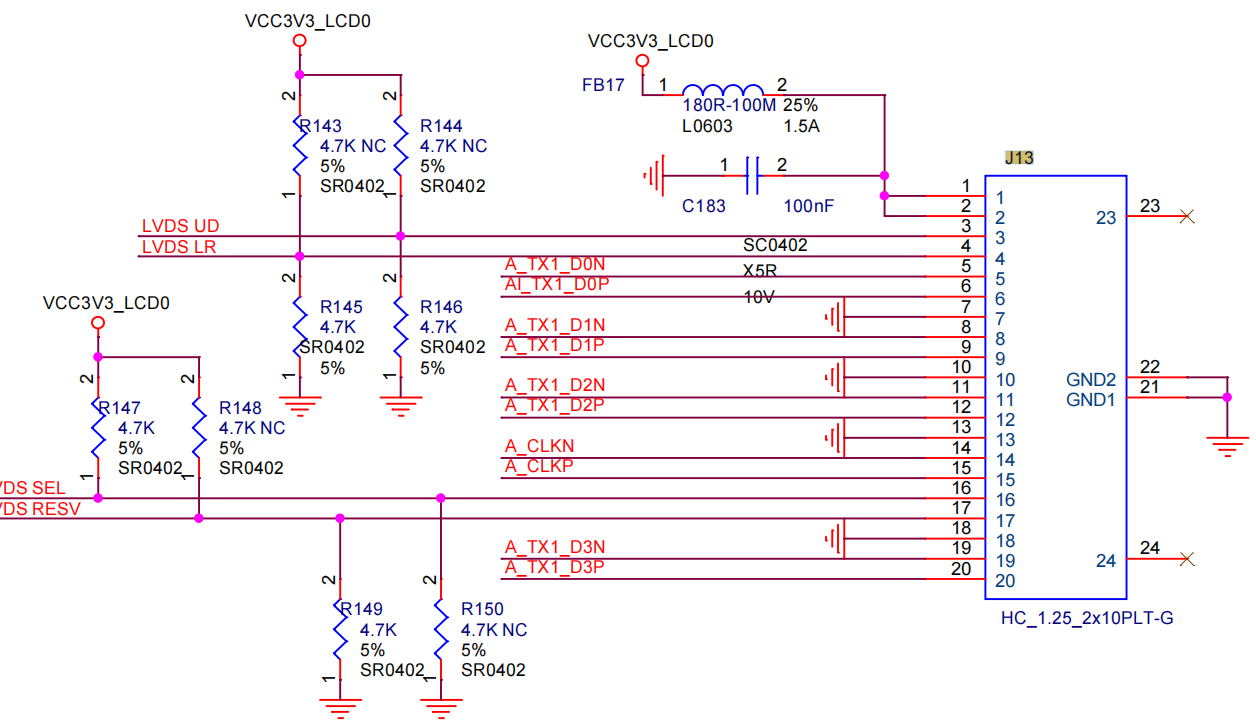

LVDS转接口

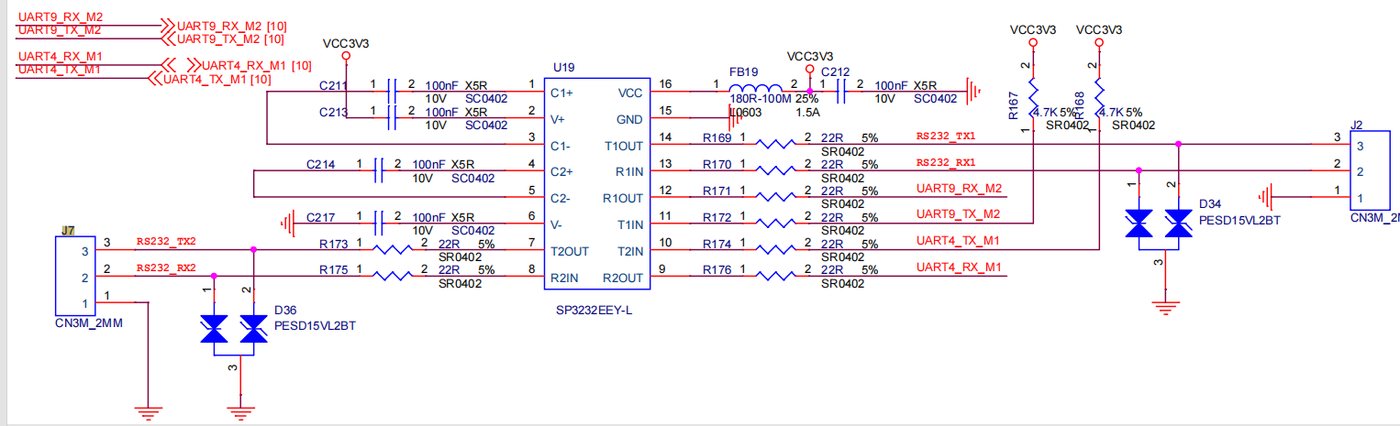

UART转232

T1_TA/T1_TB

T_TA/T_TB

CAN1

CAN

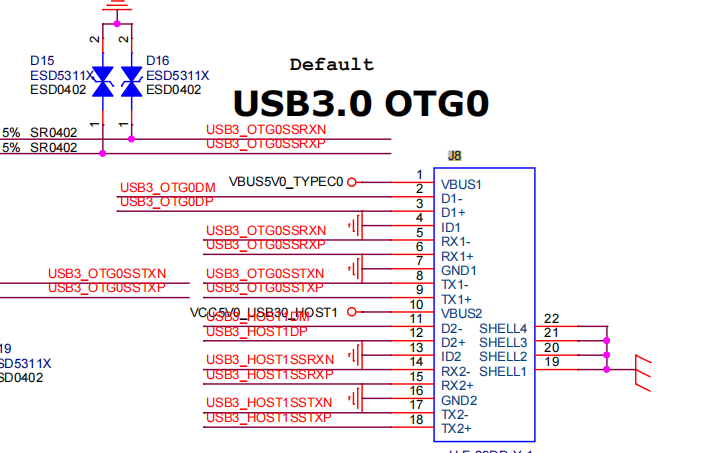

USB3.0*2

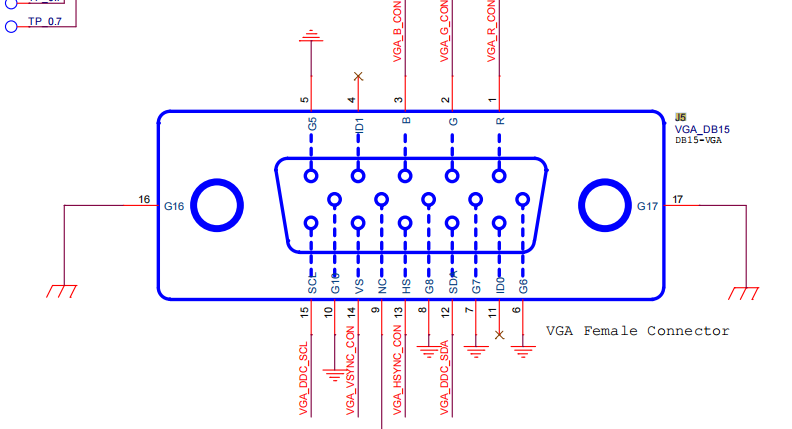

VGA OUT

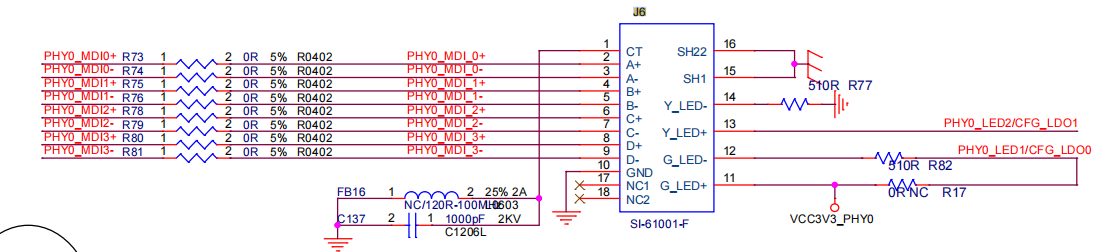

RJ45

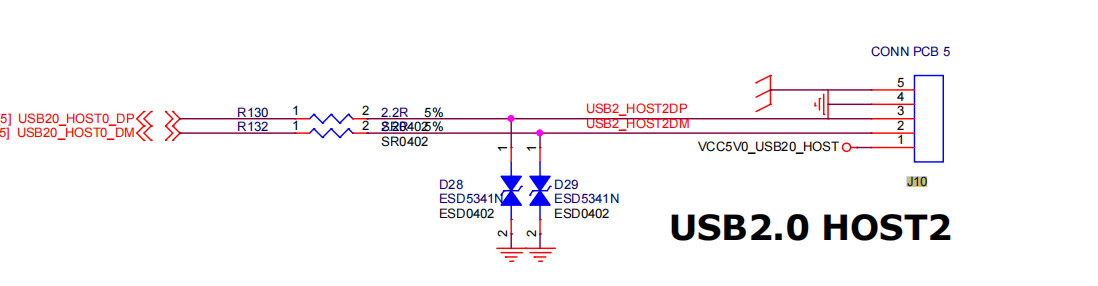

USB2.0_HOST0

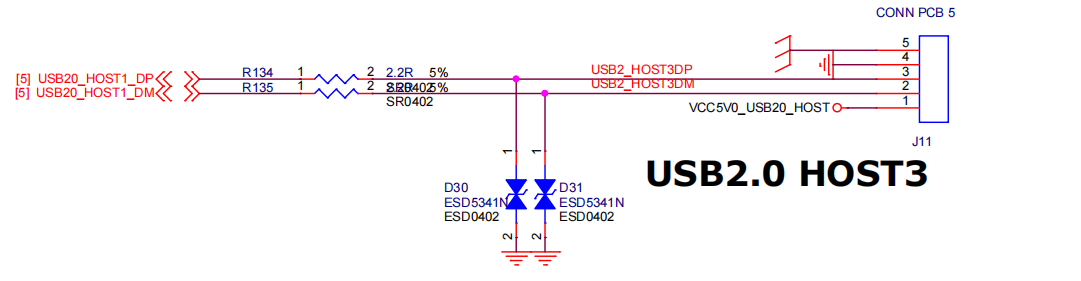

USB2.0_HOST1

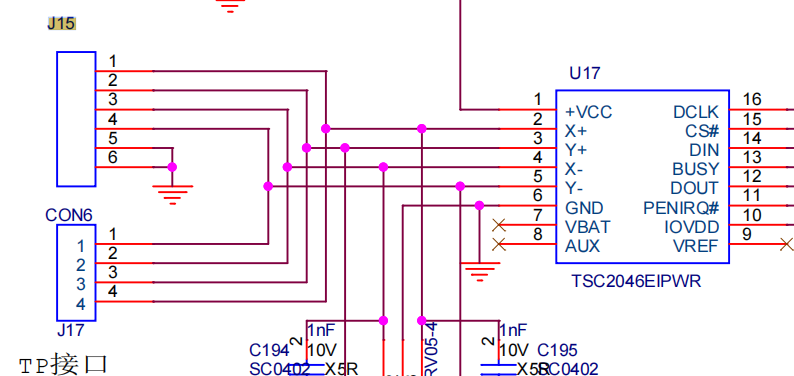

TSC转接口

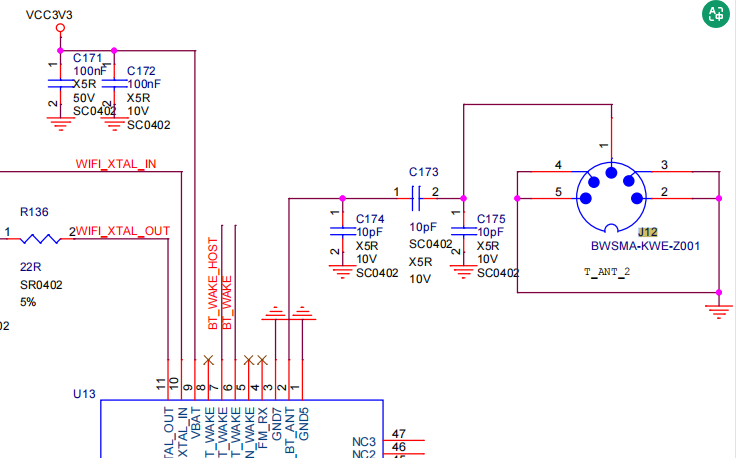

WiFi天线接口

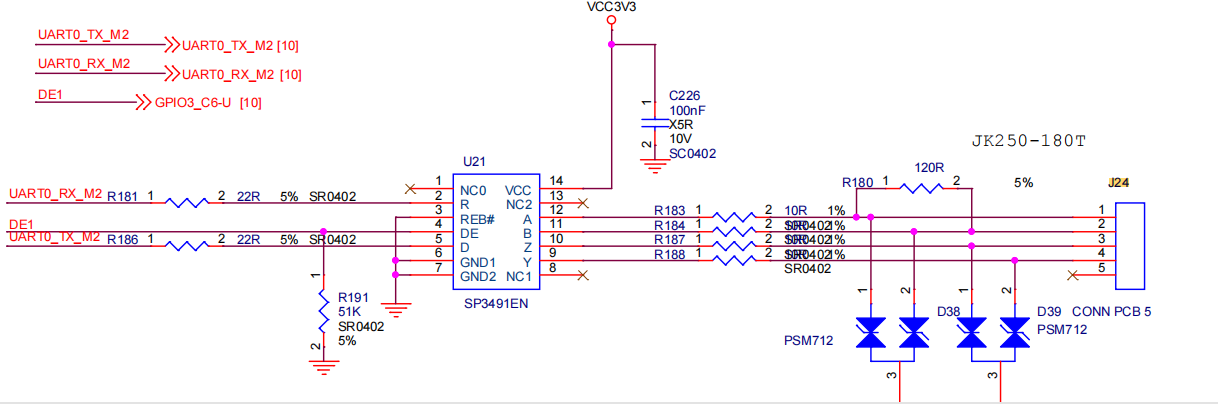

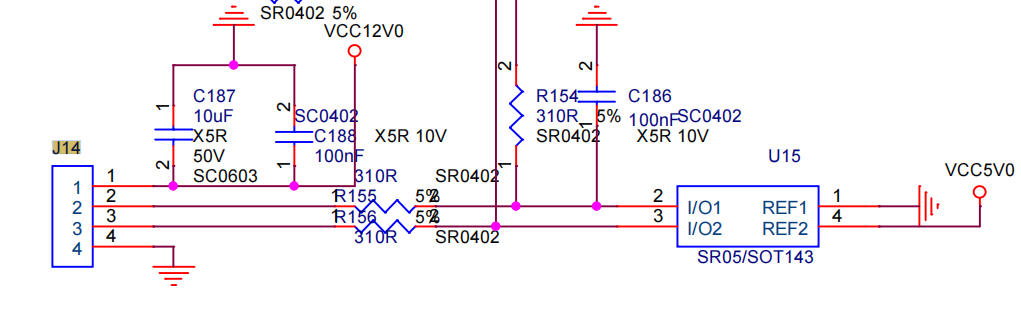

UART转422接口

VINP1接口

VINP2接口

VINP3接口

VINP4接口
