RK3568工控主板

开发板与模组介绍 · 瑞芯微方案

名称	RK3568工控主板
板卡号	RK3568-FYGK-BOARD V1O
CPU	RK3568J
cpu核心数	4
GPU	"ARM Mali-G52 2EE，支持 OpenGL ES 1.1/2.0/3.2、Vulkan 1.1、OpenCL 2.0"
NPU算力	"1 TOPS 算力，支持 INT4/INT8/FP16 混合精度，兼容 TensorFlow / PyTorch / ONNX 等主流框架"
DDR	4GB
eMMC	32GB
支持系统	android, buildroot, debian, ubuntu, yocto, ohos, openeuler
视频编码	4 路1080p@30fps
视频输入	N\A
视频输出	2*HDMI 1920x1080 60Hz
接口	扩展版*1(can,232,,485), 大4pin电源,3.5mm音频输出/输入接口,usb2.0, dc12v, sim
存储器	Sata*1,PCIE SSD
网络	4*RJ45
WIFI	RTL8188
运行温度	0到60°C
寿命	连续运行寿命大于 5 年以上

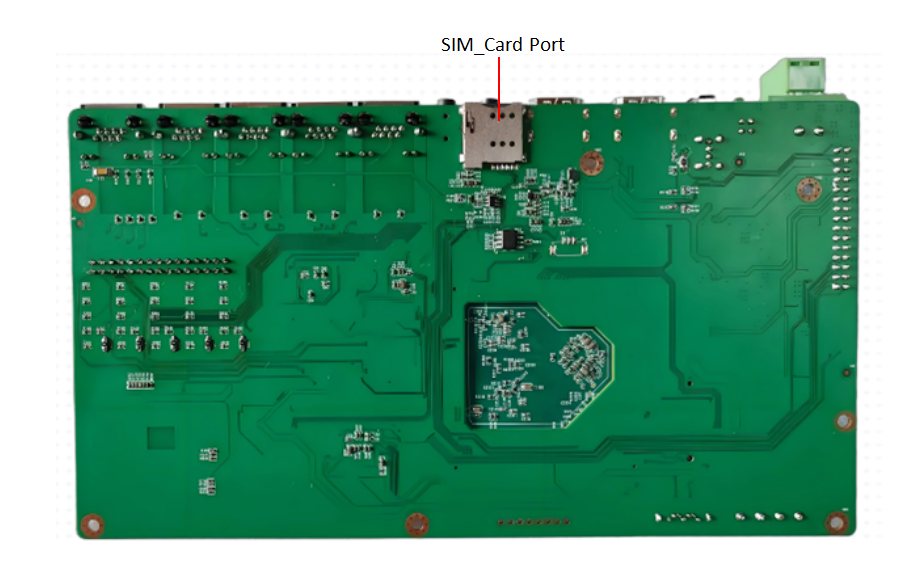

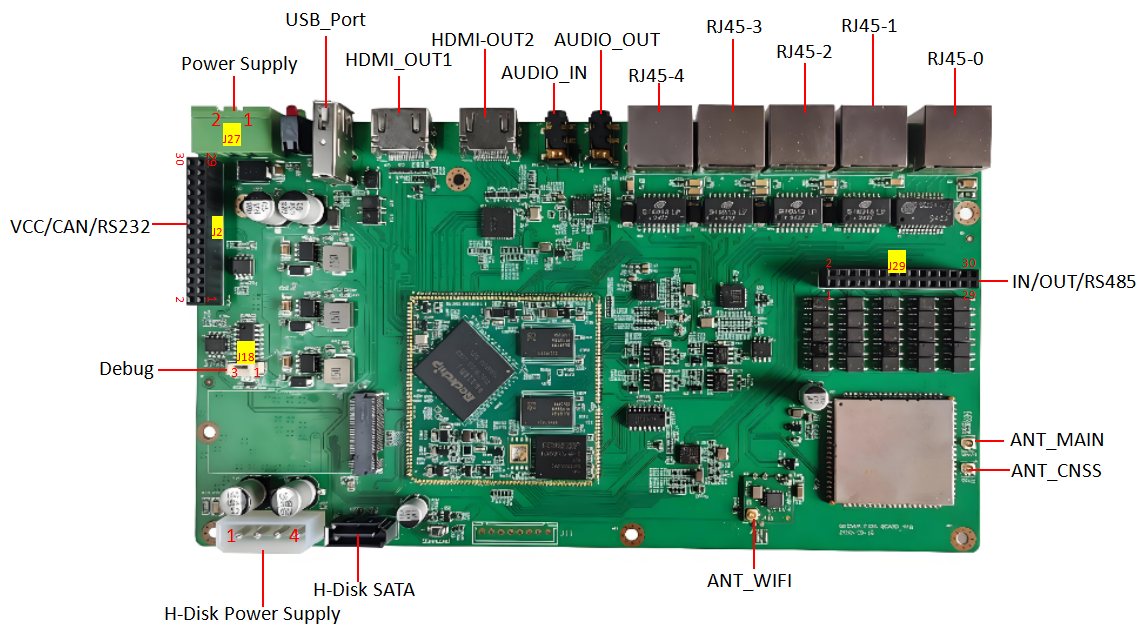

一、产品图片

板卡尺寸：202*115mm

二、CPU参数

主控型号：RK3568J

描述
• 四核Cortex-A55处理器
• Mali-G52图形处理器
• 512MAC神经处理单元
• 支持LPDDR4/LPDDR4X/DDR4/DDR3/DDR3L/LPDDR3内存，带ECC校验
• 4K60帧 H.265/H.264/VP9视频解码
• 1080P60帧 H.264/H.265视频编码
• 支持HDR的8M图像信号处理器
• 双显示接口：LVDS/MIPI-DSI/RGB/eDp/RGB/HDMI2.0/T-CON
• 音频接口：1x8通道I2S/TDM, 1x8通道PDM, 2x2通道I2S
• 扩展接口：USB3.0 x2 / SATA3.0 x3 / PCIE2.1 / QSGMII
• PCIE3.0接口：1组x2通道 / 2组x1通道
特性
CPU
• 四核64位Cortex-A55
GPU
• ARM G52 2EE
• 支持OpenGL ES 1.1/2.0/3.2，OpenCL 2.0，Vulkan 1.1
• 内嵌高性能2D加速硬件
NPU
•512MAC,自研NPU
多媒体
• 支持4K 60fps H.265/H.264/VP9视频解码
•支持1080P 60fps H.265/H.264视频编码
•支持8M ISP，支持HDR
显示
• 支持多屏异显
•支持eDp/HDMI2.0/MIPI/LVDS/24bit RGB/T-CON
接口
• 支持USB2.0/USB3.0/PCIE3.0/PCIE2.1/SATA3.0/QSGMII

三、接口电路

Power Supply

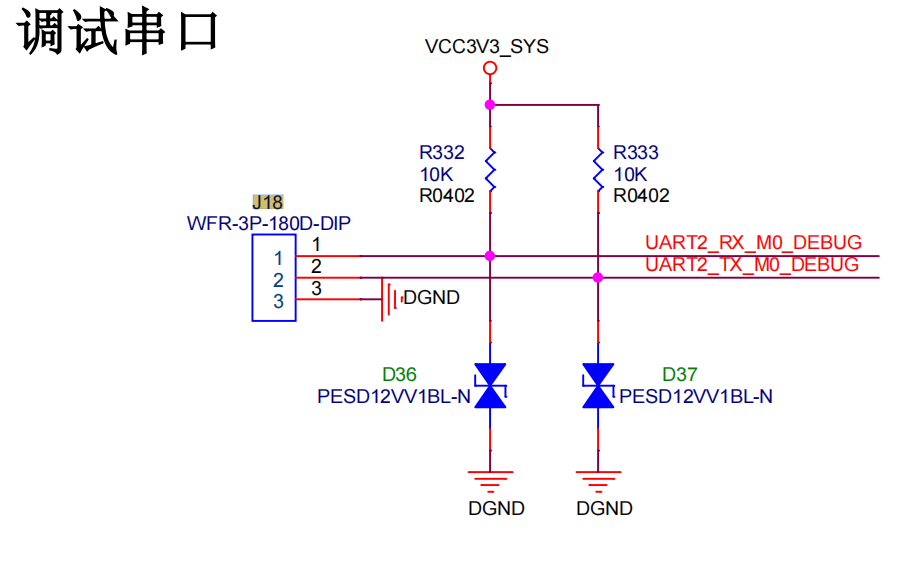

Debug

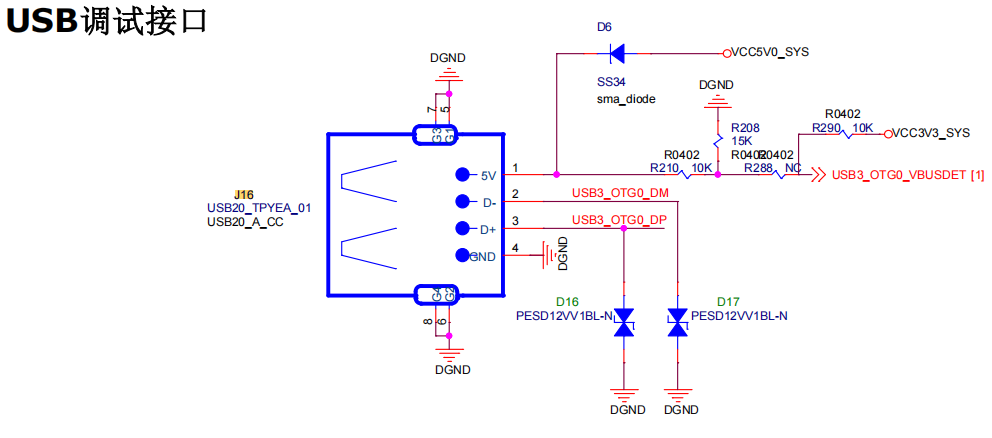

USB_Port

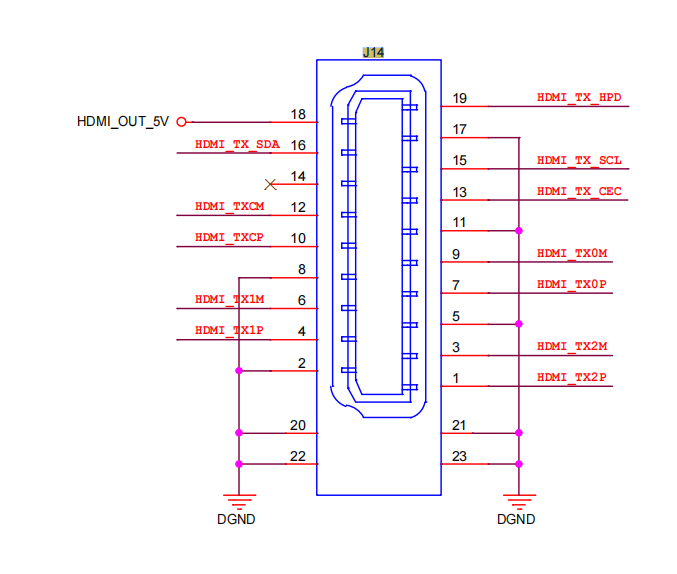

HDMI_OUT1

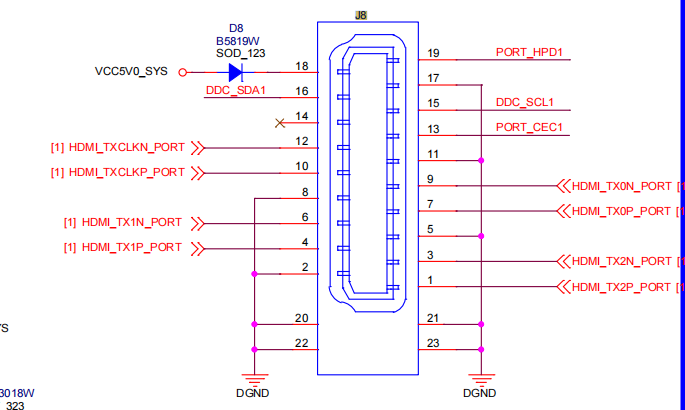

HDMI_OUT2

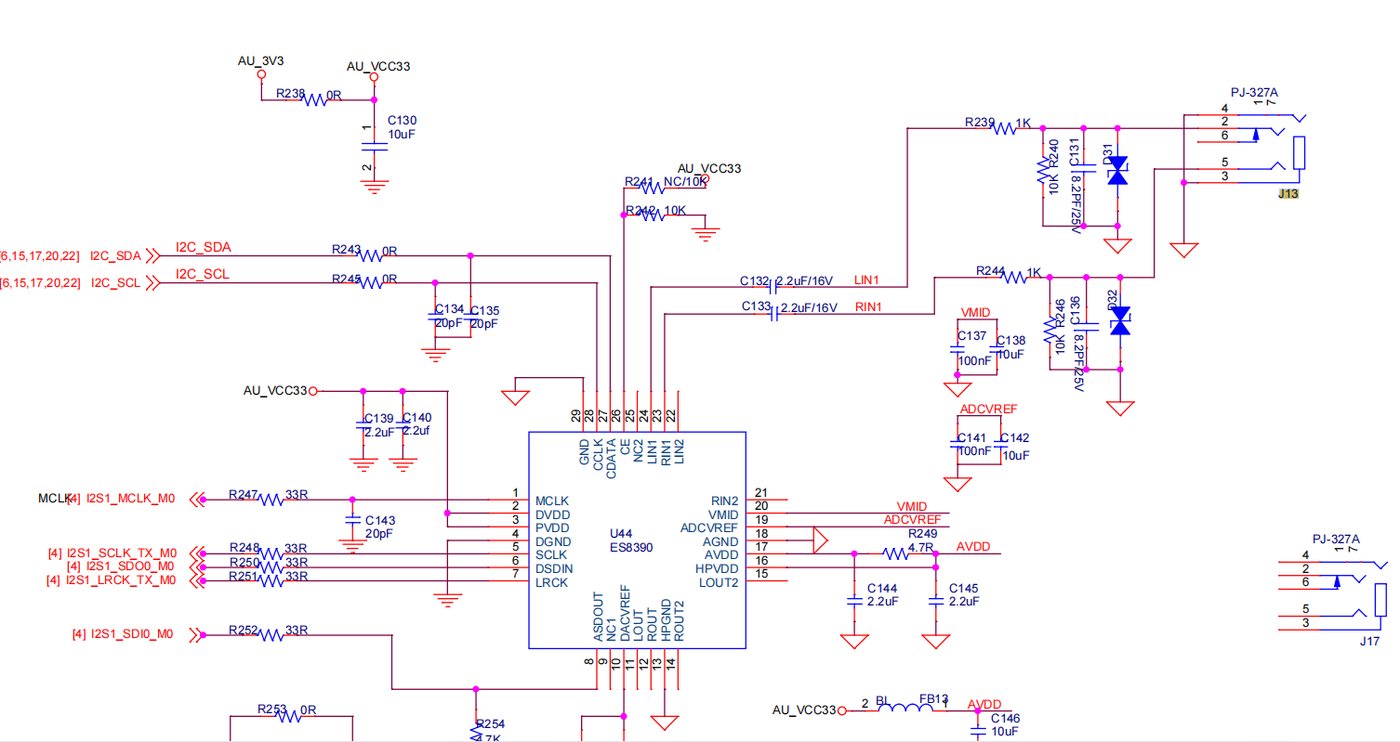

AUDIO_IN/AUDIO_OUT

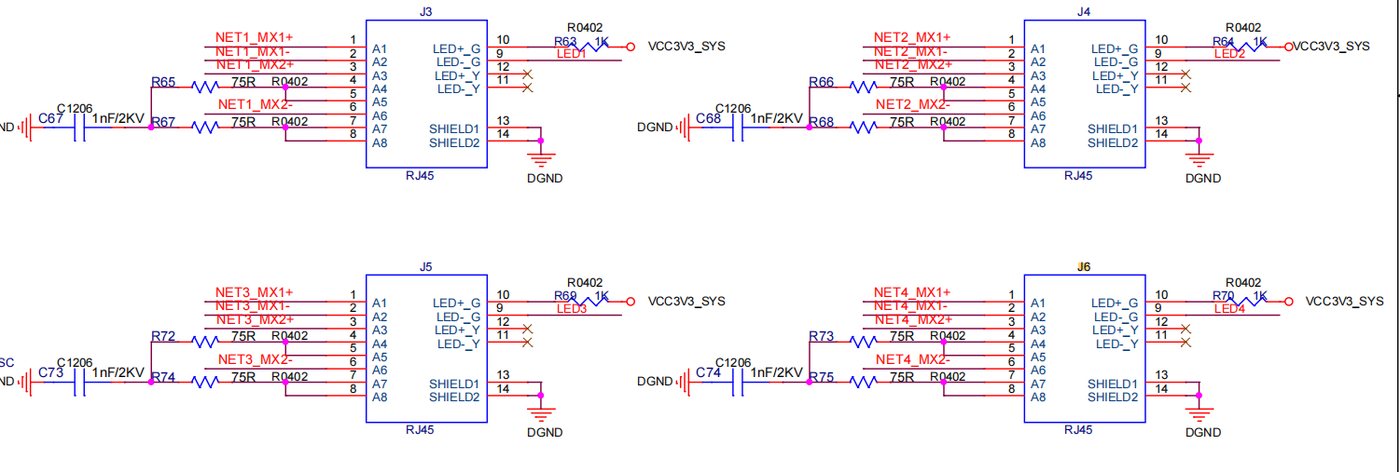

RJ45-4/RJ45-3/RJ45-2/RJ45-1

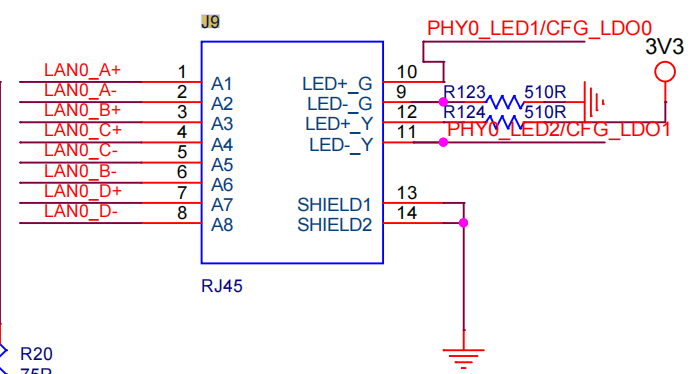

RJ45-0

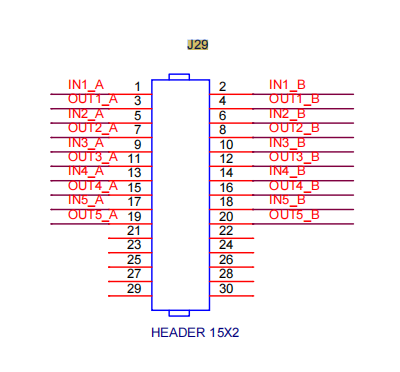

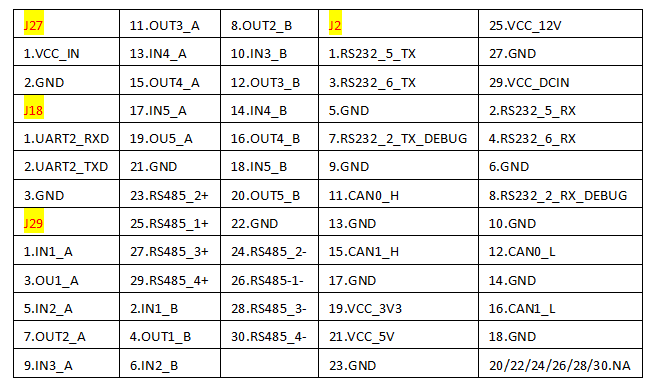

IN/OUT/RS485

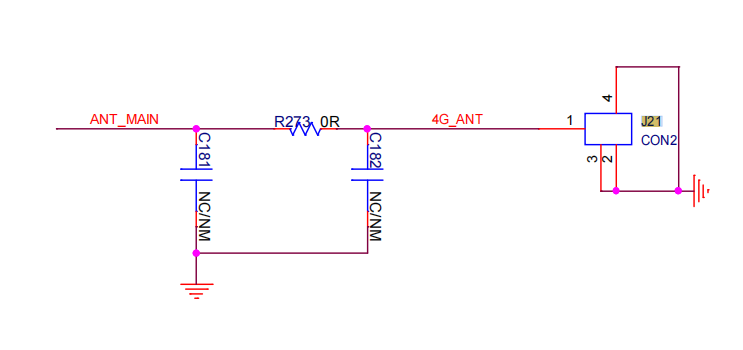

ANT_MAIN

ANT_CNSS

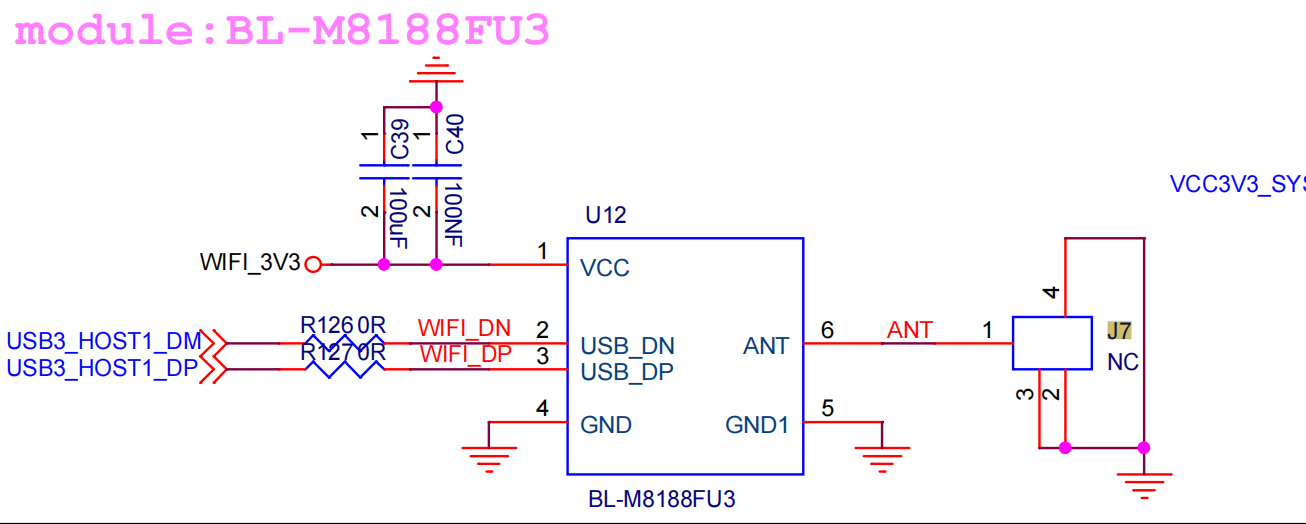

ANT_WIFI

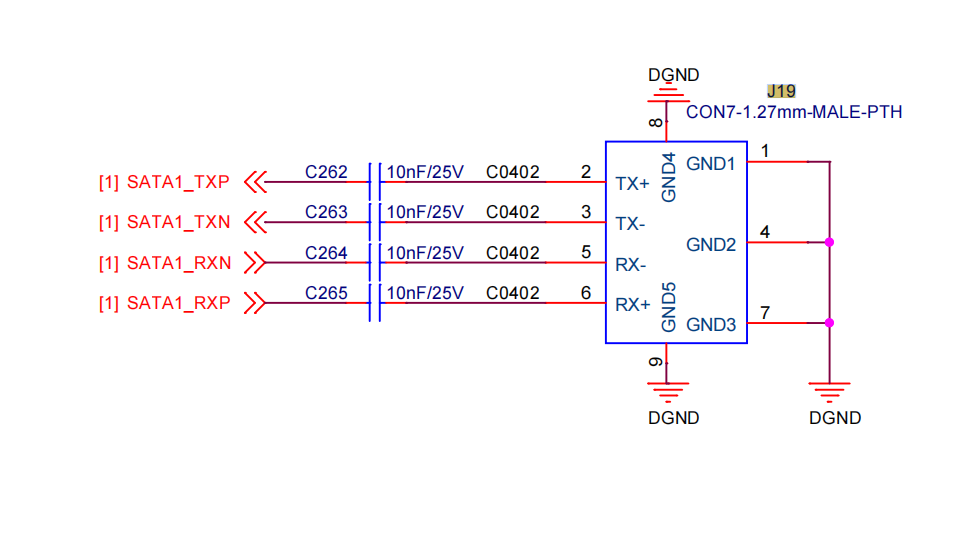

H-Disk SATA

VCC/CAN/RS232

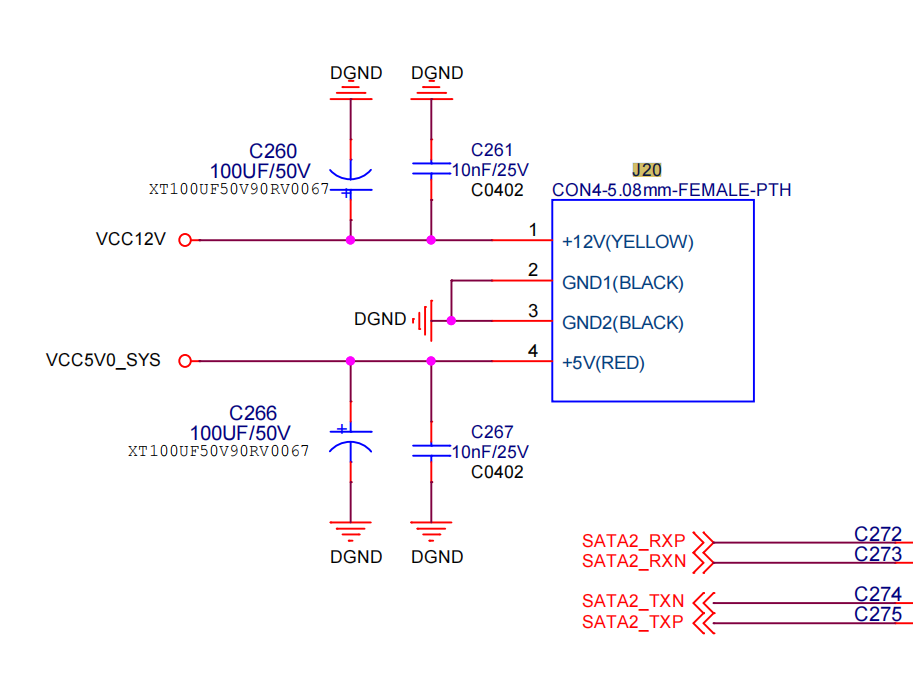

H-Disk Power Supply
