海思hi3559A AI 开发板（核心板+底板）

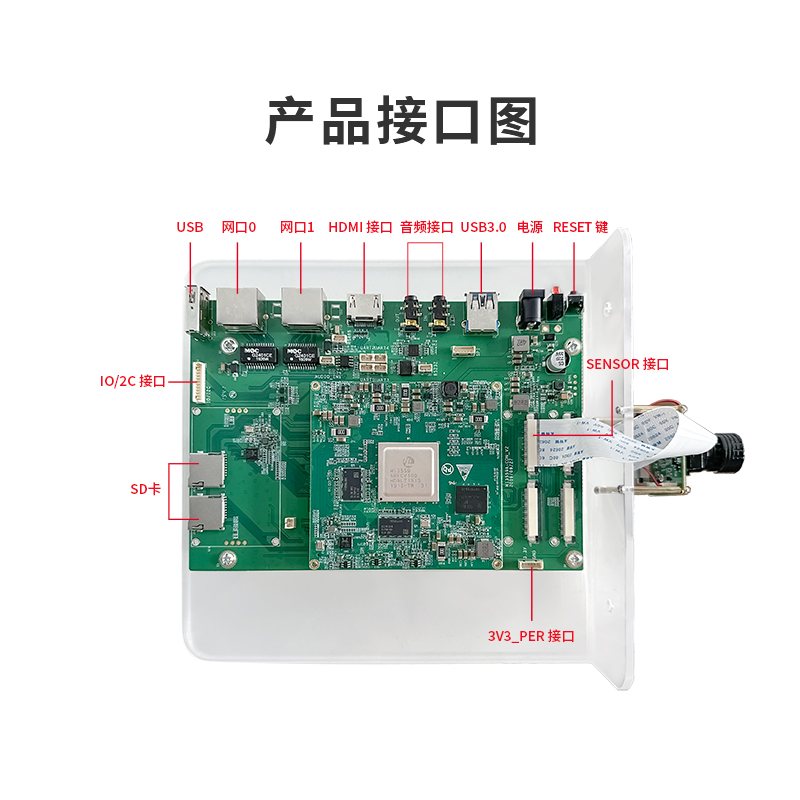

一、产品图片

二、芯片参数

~双核ARM ortexA73@1.6GHz，32KB-cache,64KB D-Cache/512KB L2 cache
~双核ARM CortexA53@1.2GHz，32KB-cache,32KB D-Cache/256KB L2 cache大
~单核ARM CortexA53@1.2GHz，32KBcache,32KB D-Cache/128KB L2 cache不
~支持Neon 加速，集成 FPU 处理单元

2.处理器内核
~双核ARM MaliG71@900MHz， 256KB cache
~支持0penCL 1.1/1.2/2.0
~支持0penGL ES 3.0/3.1/3.2

3.Sensor Hub
~集成ARMCortexM7@192MHz
~集成PMC电源控制单元，PMC只支持外部复位
~支持内部 POR
~支持通用外设IP(UART/SPI/I2C/PWM/GPI0/LSADC)
~支持2通道LSADC，7个UART接口，8个PWM接口

4.视频编码
~H.264 BP/MP/HP
~H.265 Main Profile/Main10 Profile
~H.264/H.265 支持I/P/B帧encoding mode
~支持MJPEG/JPEG Baseline
~H.264 编码可支持最大分辨率为 8192x8640 Pixel
~H.265 编码可支持最大分辨率为16384x8640 Pixel
~H.264/H.265 多码流实时编码能力:
~7680x4320@30fps+1080P@30fps+7680x4320@2fps 抓拍
~支持最大 JPEG 抓拍性能7680 x4320@15fps
~支持CBR/ VBR/AVBR/FIXQP/QPMAP五种码率控制模式
~输出码率最大值到200 Mbps
~支持8个感兴趣区域(ROI)编码

5.视频解码
~支持H.264 BP/MP/HP
~支持H.265 Main Profile/Main10 Profile
~支持MJPEG/JPEG Baseline
~最高支持到H.264/H.2657680x4320@30fps或H264/H.2653840x2160@120fps
~最高支持到7680x4320@15fps JPEG 解码

6.智能视频处理
~提供视觉计算处理能力
~四核 DSP@700MHz，32K-Cache/32KIRAM/512KBDRAM
~双核NNIE@840MHz神经网络加速引擎
~内置双目深度检测单元

7.视频与图像处理
~支持视频、图形输出抗闪烁处理
~支持视频 1/15.5~16x 缩放功能
~支持多大6路视频360°/720°全景拼接
~支持图形 1/15.5~16x 缩放功能
~8个区域的编码前处理 0SD 叠加
~2层(视频层、图形层)视频图形叠加

8.ISP
~支持两路独立ISP处理，ISP支持时分处理多路sensor输入视频
~支持3A(AE/AWB/AF )功能，3A的控制用户可调节
~支持去固定模式噪声(FPN)
~支持强光抑制、背光补偿、Gamma、色彩增强
~支持坏点校正、去噪、6-Dof数字防抖
~支持 3D 去噪、图像增强、动态对比度增强处理功能
~支持去雾
~支持镜头畸变校正，支持鱼眼矫正
~支持图像 90度/270 度旋转
~支持图像 Mirror、Flip
~支持 HDR10
~支持 BT.2020广色域
~支持Sensor Built-lWDR、4F/3F/2F-Frame base/Line base WDR 和LocalTone Mapping
~提供PC端ISP tuningtools

9.音频编解码
~通过软件实现多协议语音编解码
~支持 G.711/G.726/AAC/等音频编码格式
~支持音频3A(AEC/ANR/ALC)处理

10.安全引擎
~硬件实现 AES/DES/3DES 三种加解密算法
~硬件实现 RSA1024/2048/3072/4096名校验算法
~硬件实现 HASH 防篡改算法，支持HASH的SHA1/224/256/384/512 、HMAC SHA1/224/256/384/512算法
~内部集成 32KBit OTP 存储空间和硬件随机数发生器

11.视频接口
视频接口
~输入
~支持8路sensor输入
~最大分辨率支持到32M(7680x4320)或者36M(6000x6000)
~支持8/10/12/14 BitRGB Bayer Dc 时序视频输入，时钟频率最高150MHz
~支持BT.601、BT.656、BT.1120视频输入接口
~Sensor 串行输入最大支持到16xLane MIPI/LVDS/Sub-LVDS/HiSPi/ SLVS-EC 接口
~Sensor 串行输入支持最大 8路视频输入，支持1xl6Lane/2x8Lane/4x4Lane/2x4Lane+4x2Lane/8x2Lane等多种工作模式
~兼容多种 Sensor 并行/差分接口电气特性
~提供可编程 Sensor 时钟输出
~输出
~支持HDMI2.0，最大支持4K@60fps 输出
~支持6/8/16/24bitRGB 数字LCD 输出，最高分辨率支持到1920x1080@60fps 输出
~支持4xLaneMIPI DSI输出，最高频率支持到2.5Gbps/Lane

12.音频接口
~集成Audio codec，支持16bit语音输入和输出
~支持12S接口，支持对接外部Audio codec
~支持双声道 Mic差分输入，降低底噪

13.SDK
~支持LinuxSMP
~支持Linux+Huawei Lite0S双系统 AMP
~提供高性能的 H.265 解码库

14.芯片物理规格
~功耗
~3W 典型功耗(4K120)
~支持多级省电模式
~工作电压
~内核电压为 0.8V
~10电压为1.8V
~DDR4 SDRAM 接口电压为 1.2V
~LPDDR4 接口电压为1.1V
~封装形式
~RoHS ，TFBGA
~管脚间距:0.65mm
~25mmx25mm封装大小

注意:核心板不包含外围接口，如电源，串口，通信接口等，单独购买核心板，仅提供核心板接口线路图
如需外围接口，请购买核心板+底板套装，
