海思hi3516ev300+imx335开发板
| 3516ev300+imx335模组 | |
|---|---|
| 型号 | XSWTVR-1CE16V300335/EX |
| CPU | HI3516EV300 |
| 视频编码 | 支持H.265/H.264编码/解码，最大分辨率2592x1944@15fps |
| 音频输入 | 采样率：8K/12K/16K/24K/32K/44.1K/48K |
| 音频输出 | 支持 |
| 存储器 | SPI nor 128Mbit flash |
| USB | USB 2.0 |
| 网络 | RJ45 10/100M |
| 运行温度 | 0到70℃ |
| 寿命 | 连续运行寿命大于 2 年以上 |
一、产品图片
二、芯片参数
处理器内核
＊ ARM Cortex A7@ 900MHz，32KB I-Cache，32KB DCache/128KB L2 cache
视频编码
＊ H.264 BP/MP/HP，支持I/P 帧
＊ H.265 Main Profile，支持I/P 帧
＊ MJPEG/JPEG Baseline编码
视频编码处理性能
＊ H.264/H.265 编码可支持最大分辨率为2688x1520/2592x1944，宽度最大2688
＊ H.264/H.265 多码流实时编码能力：
− 2048x1536@30fps+720x576@30fps
− 2304x1296@30fps+720x576@30fps
− 2688x1520@15fps+720x576@15fps
− 2592x1944@15fps+720x576@15fps
＊ 支持 JPEG抓拍4M（2688x1520）@5fps/5M(2592x1944)@5fps
＊ 支持 CBR/VBR/FIXQP/AVBR/QPMAP/CVBR 六种码率控制模式
＊ 支持智能编码模式
＊ 输出码率最高 60Mbps
＊ 支持 8 个感兴趣区域（ROI）编码
智能视频分析
＊ 集成 IVE 智能分析加速引擎
＊ 支持智能运动侦测、周界防范、视频诊断等多种智能分析应用。
ISP
＊ 支持 4x4 Pattern RGB-IR sensor
＊ 3A（AE/AWB/AF），支持第三方3A算法
＊ 固定模式噪声消除、坏点校正
＊ 镜头阴影校正、镜头畸变校正、紫边校正
＊ 方向自适应 demosaic
＊ gamma 校正、动态对比度增强、色彩管理和增强
＊ 区域自适应去雾
＊ 多级降噪（BayerNR、3DNR）以及锐化增强
＊ Local Tone mapping
＊ Sensor Built-in WDR
＊ 2F-WDR 帧模式
＊ 数字防抖
＊ 支持智能 ISP 调节，提供PC端ISP tuning tools
音频编解码
＊ 通过软件实现多协议语音编解码
＊ 协议支持 G.711、G.726、ADPCM
＊ 支持音频 3A（AEC、ANR、AGC）功能
安全引擎
＊ 硬件实现 AES/RSA多种加解密算法
＊ 硬件实现HASH(SHA1/SHA256/HMAC_SHA1/HMAC_SHA256)
＊ 内部集成 32Kbit 一次性编程空间和随机数发生器
视频接口
＊ 输入
− 支持8/10/12bit RGB Bayer DC时序视频输入，支持BT.1120输入
− 支持MIPI、LVDS/Sub-LVDS、HiSPi接口
− 支持与SONY、ON、OmniVision、Panasonic等主流高清CMOS sensor对接
− 兼容多种sensor并行/差分接口电气特性
− 提供可编程sensor时钟输出
− 支持输入最大分辨率为2688x1520/2592x1944
＊ 输出
− 支持6/8/16bit LCD输出
− 支持BT656/BT1120输出
音频接口
＊ 集成 Audio codec，支持16bit语音输入和输出
＊ 支持双声道 mic/line in 输入
＊ 支持单声道 line out 输出
＊ 支持 I2S 接口，支持对接外部Audio codec
外围接口
＊ 支持POR
＊ 集成高精度 RTC
＊ 集成 4 通道LSADC
＊ 3 个UART接口
＊ 支持 I2C、SPI、GPIO 等接口
＊ 4 个PWM 接口
＊ 2 个SDIO2.0 接口
＊ 1 个USB 2.0 HOST/Device接口
＊ 集成 FE PHY；支持TSO 网络加速
＊ 集成PMC 待机控制单元
外部存储器接口
＊ SDRAM 接口
− 内置1Gbit DDR3L
＊ SPI NOR Flash 接口
− 支持1、2、4线模式
− 最大容量支持256MB
＊ SPI NAND Flash 接口
− 支持1、2、4线模式
− 最大容量支持1GB
＊ 支持 Emmc5.0 接口
− 4/8bit数据位宽
SDK
＊ 提供基于 Huawei LiteOS/Linux-4.9 SDK 包
＊ 提供 H.264 的高性能PC 解码库
＊ 提供 H.265 的高性能PC、Android、iOS 解码库
芯片物理规格
＊ 功耗
− 3M30/4M15场景，1W典型功耗
＊ 工作电压
− 内核电压为0.9V
− IO电压为3.3V（+/-10%）
− DDR3L SDRAM接口电压为1.35V
＊ 封装
− 12mm x 13.3mm，279pin 0.65mm管脚间距，TFBGA 封装
三、IMX335 sensor参数
| 500万摄像头 | ||
|---|---|---|
| 摄像机 | 主芯片 | 海思Hi3516ev300 |
| 传感器类型 | IMX335 1/2.8’’ CMOS Image Sensor with Square Pixel for Color Cameras | |
| 镜头 | 2.8mm~6mm: F1.6水平视场角79°~51° | |
| 最低照度 | 彩色：0.001 Lux @(F1.2,AGC ON);黑色：0.0003Lux @(F1.2AGC ON),0 Lux with IR | |
| 镜头接口类型 | M20 | |
| 快门 | 1秒至1/100.000秒 | |
| 日夜转换模式 | ICR红外滤片式 | |
| 视频处理 | 3A（AE,AF，and AWB）function | |
| 压缩标准 | 视频压缩标准 | H.265/H.264/MJPEG |
| H.265编码类型 | Main Proflie | |
| H.264编码类型 | BaseLine Profile/Main Profile/High Profile | |
| 视频压缩码率 | 32Kbps~8Mbps | |
| 图像 | 最大视频分辨率 | 2592x1944 |
| 主码流分辨率与帧率 | 2591x1944@15fps,2688x1520@25fps,2304x1296@30fps,2048x1536@30fps | |
| 子码流分辨率与帧率 | 704x480@60hz 640x480@60hz | |
| 强光抑制 | 支持 | |
| 电子防抖 | 支持 | |
| 透雾 | 支持 | |
| 日夜转换方式 | 白天、黑夜、自动 | |
| OSD | 支持PNG图片叠加 | |
| AI功能 | 移动侦测 | 通过海思芯片的4x4像素移动侦测功能，叠加智能分析抛物算法，以4x4像素为基础，使用背景建模算法，确定该像素点是否发生变化 |
| 高空抛物侦测 | 通过判断物体移动方向，识别高空抛物行为，并进行紧急视频保存 | |
| 告警功能 | 支持与平台联动，发送告警信息 | |
| 网络功能 | 接口协议 | ONVIF |
| 安全协议 | 密码保护 | |
| 网络协议 | TCP/IP,HTTP,FTP,DHCP,DNS,RTP,RTSP,RTMP | |
| 远程管理 | 支持远程管理 | |
| 存储功能 | 支持最大标准Micro SD/Micro SDHC(128g)本地存储 | |
| 接口 | 通讯接口 | 1个10M/100M自适应RJ45以太网口 |
| 音频接口 | 1对音频输入与输出（1路line in/out） | |
| 4G模块 | 支持无线频段 | LTE-TDD ：B34/B38/B39/B40/B41 |
| LTE-TDD :B1/B3/B5/B8 | ||
| TD-SCDMA :B34/B39 | ||
| CDMA: BC0 | ||
| GSM: 900/1800MHz | ||
| 一般规范 | 电源 | DC12V |
| 工作温度 | -20℃~80℃ | |
| 工作湿度 | 湿度小于95%（无凝结） | |
| 防护等级 | IP66 | |
| 尺寸（mm） | 38x38 |
四、核心板物理参数
＊ 尺寸：3838mm
＊ 内置1Gbit DDR3L，外挂1片DDR3（L）
＊ 128Mb Nor Flash
＊ IMX335 sensor*

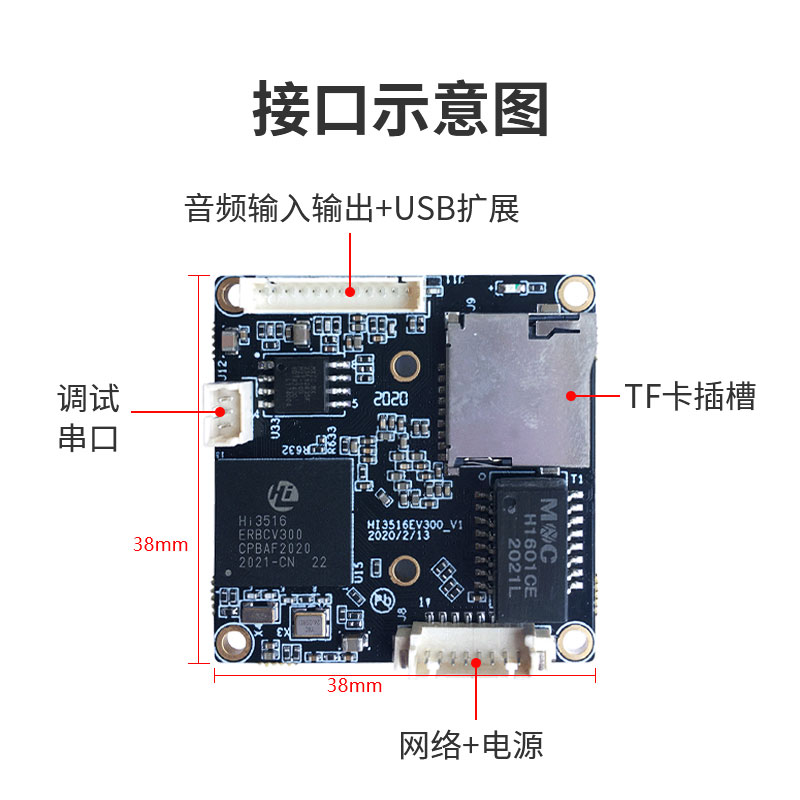

五、核心板预留接口
＊ 12V 供电+百兆网络（8pin）1
＊ 串口调试接口（3pin）1
＊ 模拟音频输入+模拟音频输出+TTL串口1+USB接口+GPIO+IRCUT检测（12pin）1
＊ Micro SD卡插槽1
＊ IRCUT接口*1
六、核心板接口线路图
＊ 12V 供电+百兆网络（8pin）1
＊ 串口调试接口（3pin）1
＊ 模拟音频输入+模拟音频输出+TTL串口1+USB接口+GPIO+IRCUT检测（12pin）1
＊ Micro SD卡插槽1
＊ IRCUT接口*1
七、设备常见问题解答
| 问题 | 答案 |
|---|---|
| 1、请问自带有flash没有？ | 自带16MB的flash |
| 2、具体提供哪些资料？ | 提供全套SDK，编码录像的资料，Linux代码、uboot等 |
| 3、开发板提供uboot,kernel,rootfs这些源码么？ | 提供的 |
| 4、ISP是已经调好并适配的吗？提供isp调试指导吗？ | isp可以自己用pqtools适配，pqtool工具资料里有附带，isp调试要自己学习我们不提供指导哦 |
| 5、提供硬件参考原理图么？ | 提供板子的接口图，sdk里面有参考设计，自己做板可以参考 |
| 6、支持定制化开发吗？ | 支持的 |
| 7、可以跑海思sample里的ivp和bitrate_auto这两个sample么？ | 可以的 |
| 8、能提供gb28181 onvif这种源码吗？ | onvif源代码要另外付费 |
| 9、最大支持多少fps？ | 30FPS |
| 10、支持wifi吗？ | 目前不支持，有USB接口可以扩展，可以加wifi模块 |
| 11、提供原理图和PCB吗？ | 原理图和PCB需要另外付费，原理图单独收费3000 |
| 12、海思这个方案能接4G模块吗？有现成的驱动吗？有指定的4G模块型号吗？ | 可以接4G模块，有源码，4G模块用 ec20，可以一起购买：https://item.taobao.com/item.htm?spm=a21dvs.23580594.0.0.52de3d0dWA5CgG&ft=t&id=687144233515 |
| 13、开发环境是ubuntu吗？ | 是的 |
| 14、是通过串口下载程序到开发板吧？ | 通过网络烧写，提供烧录器 |
| 15、海思的PQTOOL可以使用嘛？ | 可以的 |
| 16、有几个串口？ | 2个， 一个调试串口，一个ttl串口 |
| 17、ev300和ev200有啥区别呀？ | ev300 更厉害一点，ddr大一倍，编码能力也是一倍 |
| 18、之前用的dv300，程序能直接在ev300上运行吗？ | 不能，提供sdk 虚拟机等开发工具的 |
| 19、这个板子可以安装ubuntu系统吗？ | 不能 |
| 20、能不能跑鸿蒙？ | 不能，可以liteos，但是liteos不提供技术支持哈 |
| 21、有快速启动方案吗？ | 没有呢 |
| 22、支持视觉识别吗？ | 不支持的 |
| 23、可以无线远程吗？已开发还是未开发？ | 不可以。客户自己开发 |
