海思hi3519dv500开发板-EMMC版本
| HI3519DV500开发板 | |
|---|---|
| 板卡功能类型 | XSTRIVE- |
| CPU | hi3519dv500 |
| 视频编码 | 支持H.265/H.264编码/解码 |
| 最大分辨率3840x2160@30fps” | |
| 视频输入 | 3840x2160@30fp |
| 音频输入 | 采样率: 8K/12K/16K/24K/32K/44.1K/48K |
| 音频输出 | 支持 |
| USB | 1个usb2.0 |
| 网络 | RJ45 10/100M |
| 运行温度 | 0到70°C |
| 寿命 | 连续运行寿命大于 2 年以上 |
| DDR | 8Gbit*2 = 2GB |
| EMMC | 支持eMMC5.1 16G |
| 网口个数 | 1个 |
| sensor个数 | 1个 |
| 算力 | 2.5TOPS INT8 可做人脸识别,电单车识别,行人识别等等 |

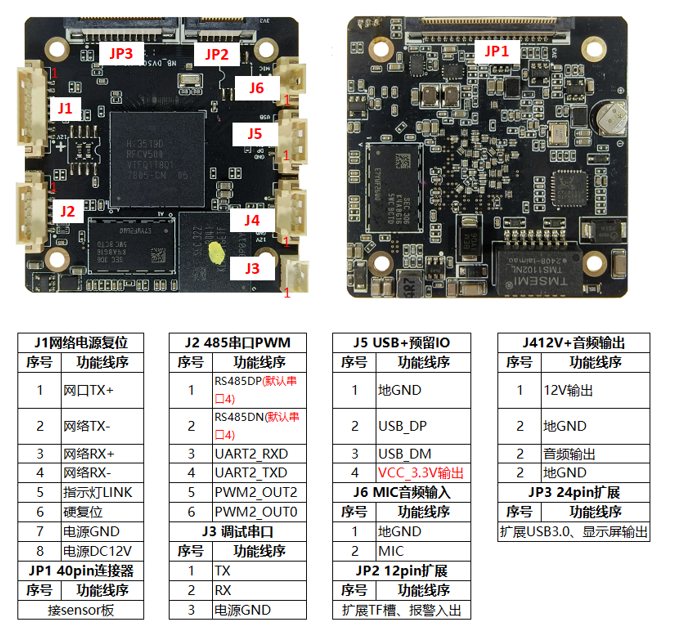

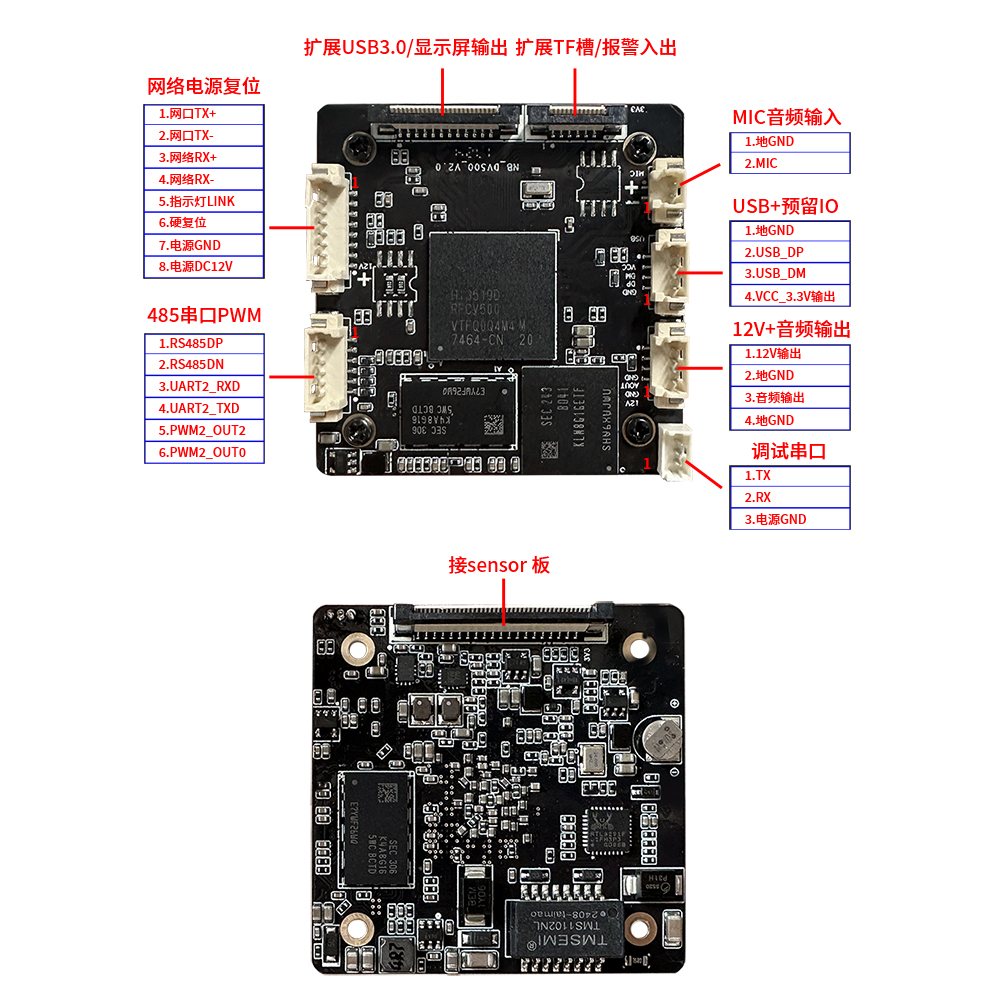

一、产品图片

板卡尺寸45*45mm

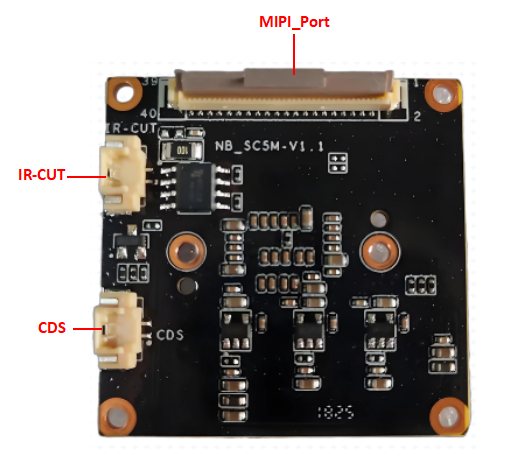

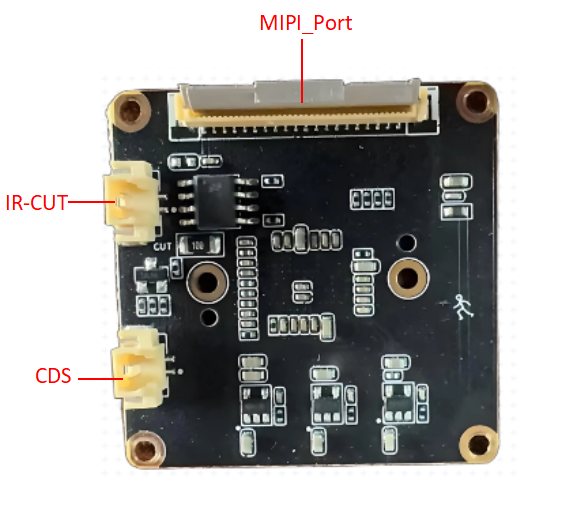

①SC450AI Sensor板 (丝印NB_SC5M-V1.1)

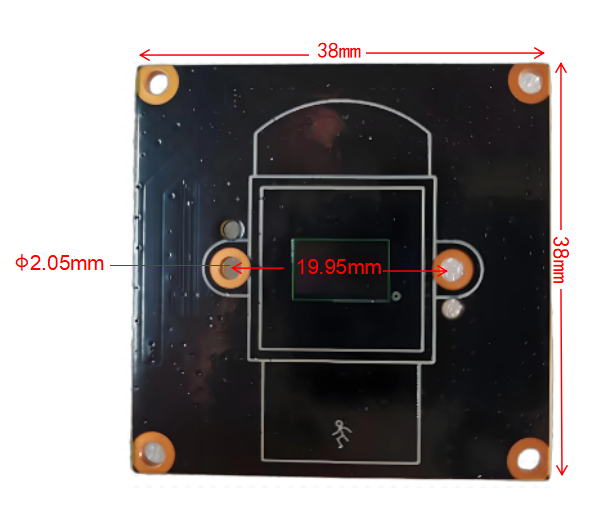

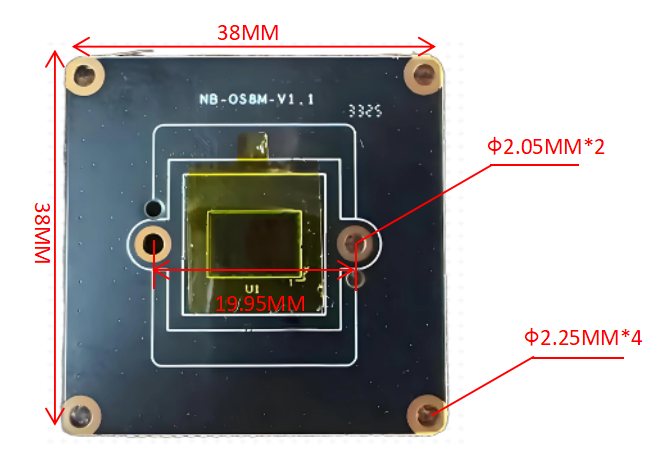

②OS08A20 Sensor板(丝印NB_OS8M-V1.1)


二、核心板功能接口说明:
(1) 主板单路 sensor iic3
4lane mipi(默认),定制 sensor 转换板也可以支持双路 sensor
2lane mipi;
(2) USB2.0 非电源输入,默认 DC3.3V 输出,为扩展 WIFI 无线功能板;
(3) 贴片 RTC 本地时间同步;
(4) 功能扩展 1 通过 12pin FPC 连接器,扩展 TF 存储,WIFI,报警输入输出,喇叭放大输
出;
(5) 功能扩展 2 通过 24pin FPC 连接器,扩展 USB3.0,BT656,显示屏输出接口;
(6) 预留 sop08 封装的 i2c 的加密位置。
三、核心板功能接口定义:

四、接口线路图

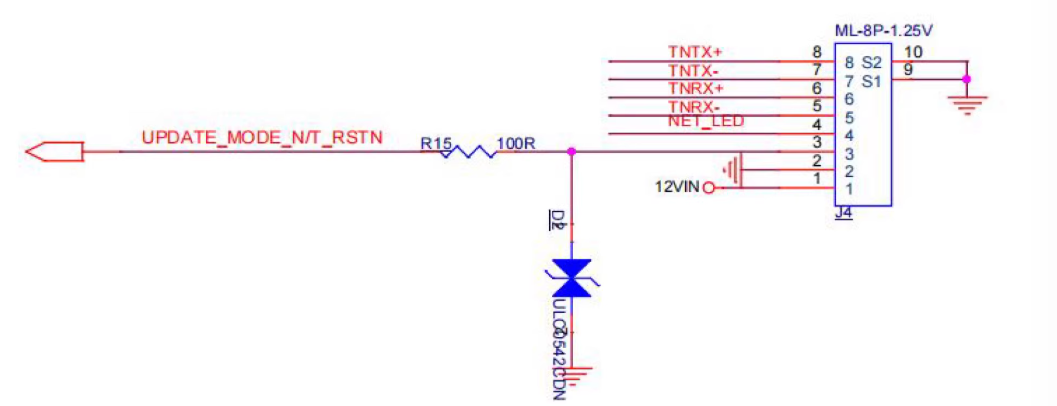

1、8PIN 100M 网口,复位 update 烧录和 12V 电源接口 J4 ; 复位IO为:GPIO0_0

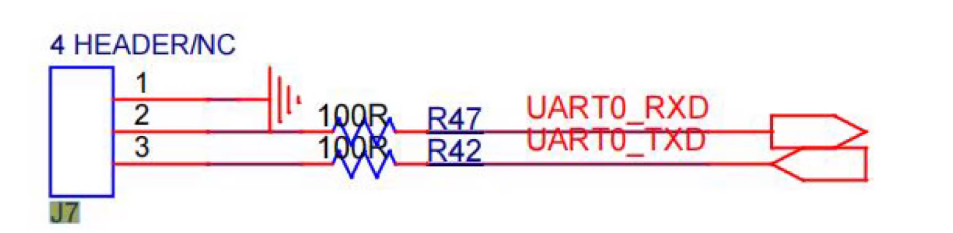

2、3PIN UARTO调试串口 J7

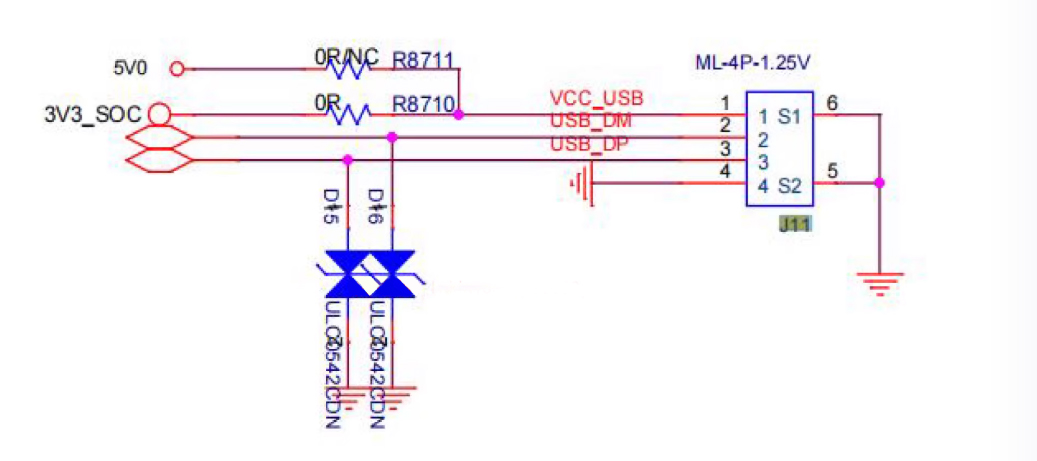

3、USB2.0插座默认3.3V电源输出 J11

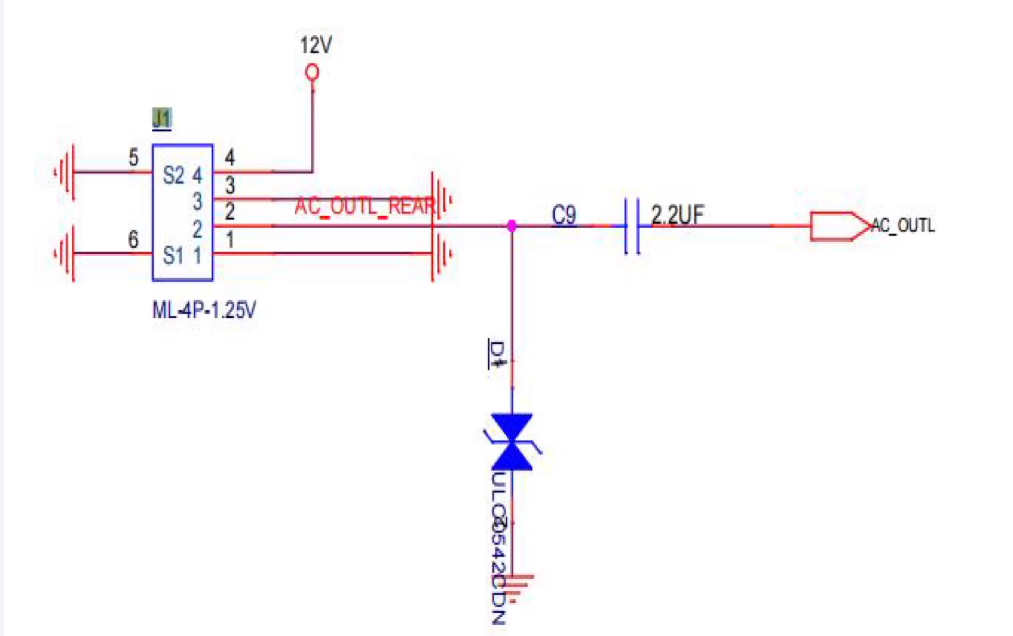

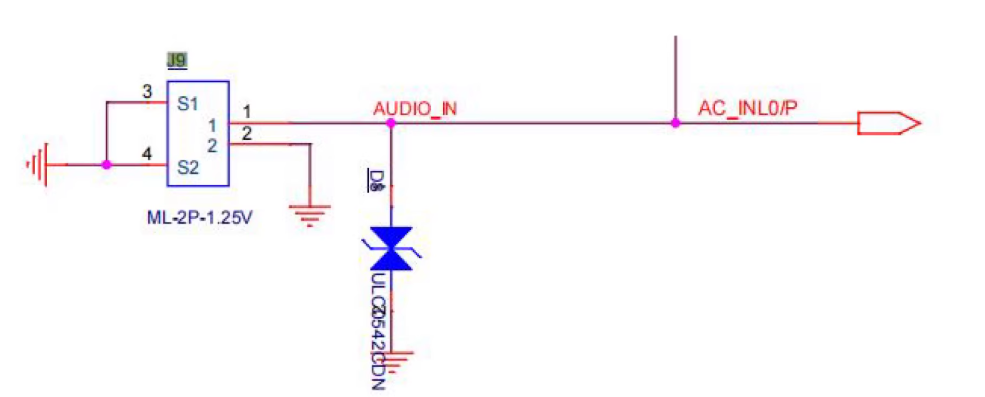

4、音频输入 J9,音频输出和DC12V输出J1

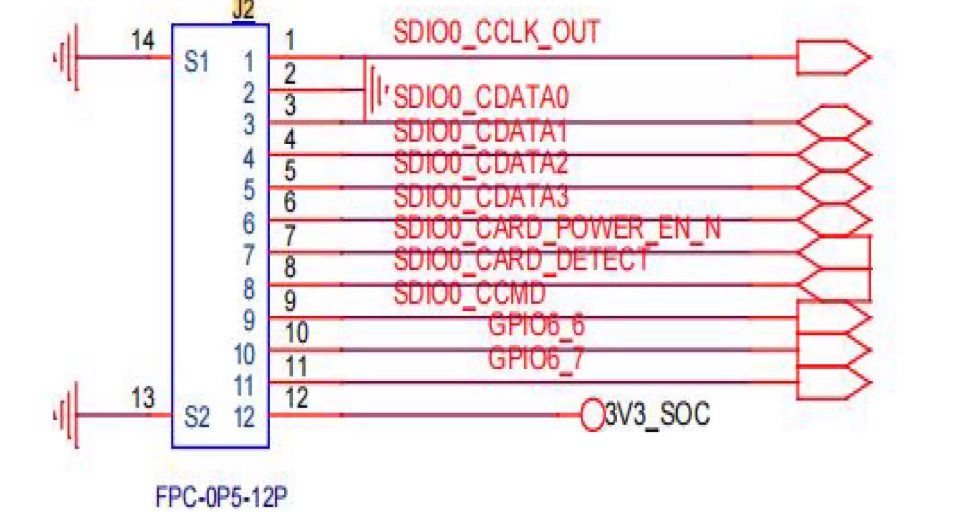

5、12PIN 0.5mm 插座SD卡及告警量接口 告警输入:GIPO6_6 告警输出:GIPO6_6

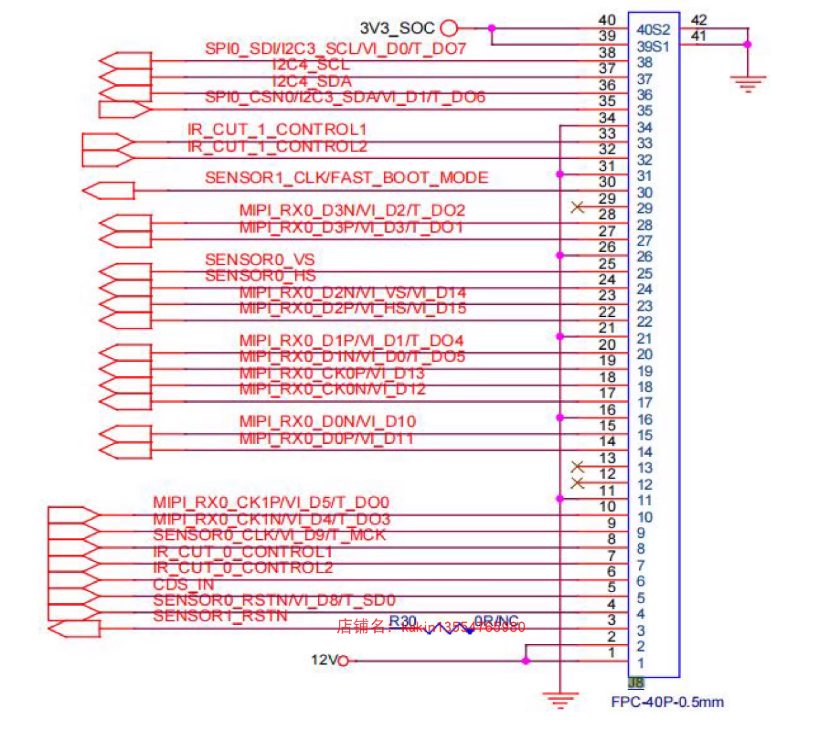

6、40PIN 0.5mm 插座sensor接口

接口支持4路MIPI单sensor,兼容mipi接口的sensor单板

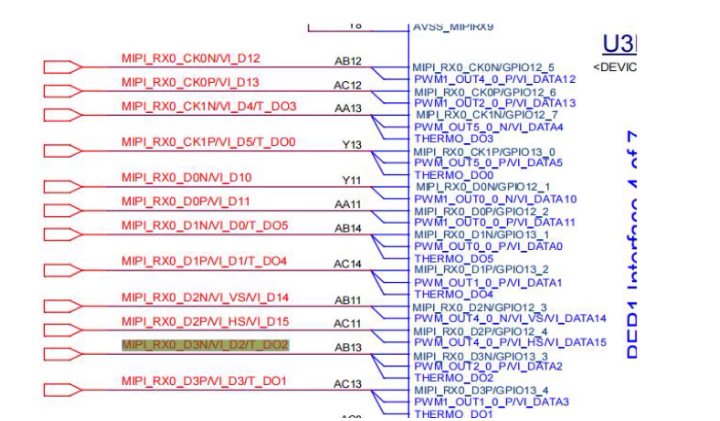

CPU MIPI接口:

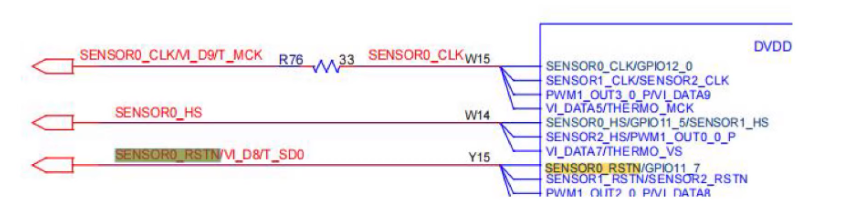

12C地址:12C3,sensor时钟和复位信号:

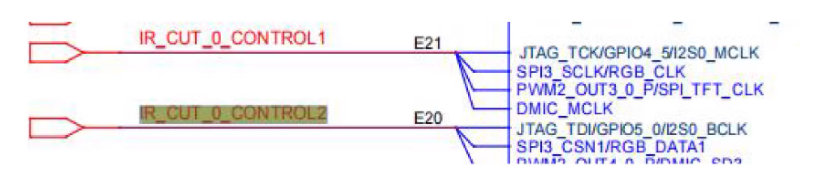

PIN6和7:IRCUT控制输出信号:GPIO4_5 和 GPIO5_0

PIN5:彩转黑输入信号预留GPIO口:GPIO1110_2

7、RTC和加密IC接口
RTC同步采用海思内部的RTC时钟;

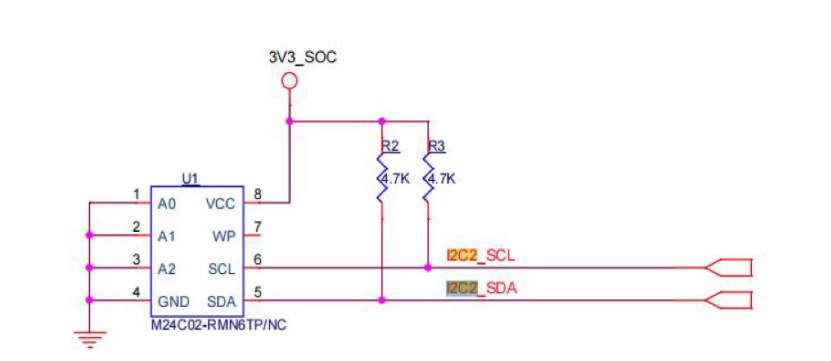

单板上预留加密IC位置;加密IC都是12C接口;对应的CPU接口为12C2

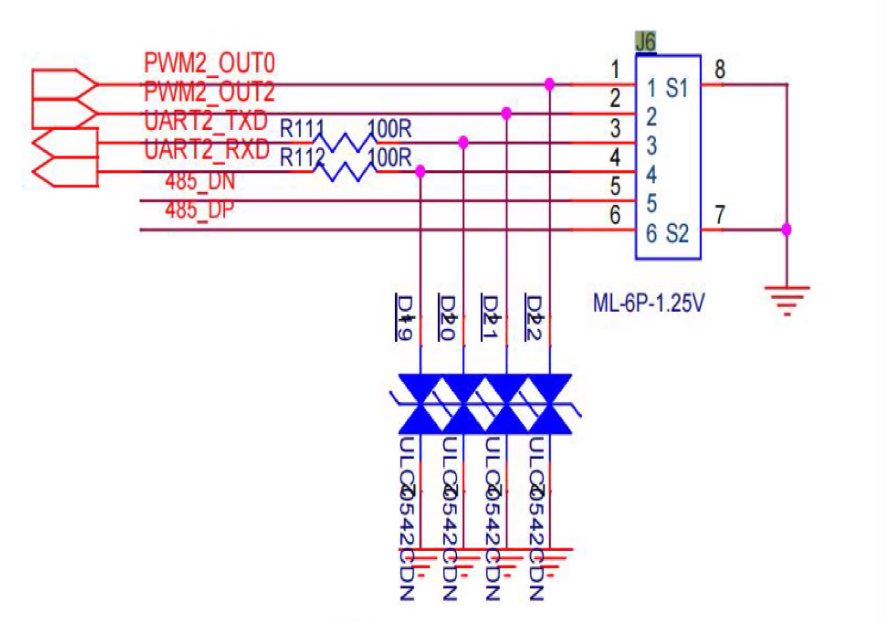

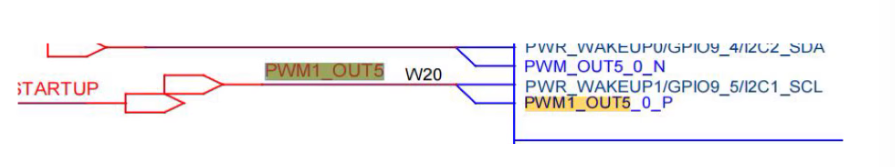

8、PWM口和2组串口J6

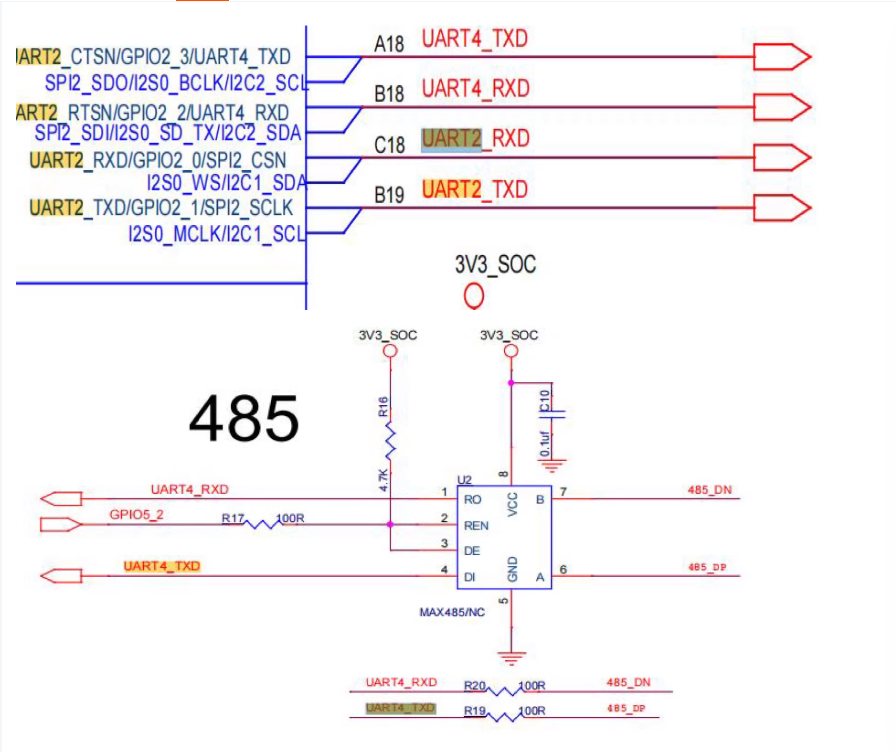

2组串口:默认UART2和UART4,增加RS485的IC可以将 UART4 串口改为485口

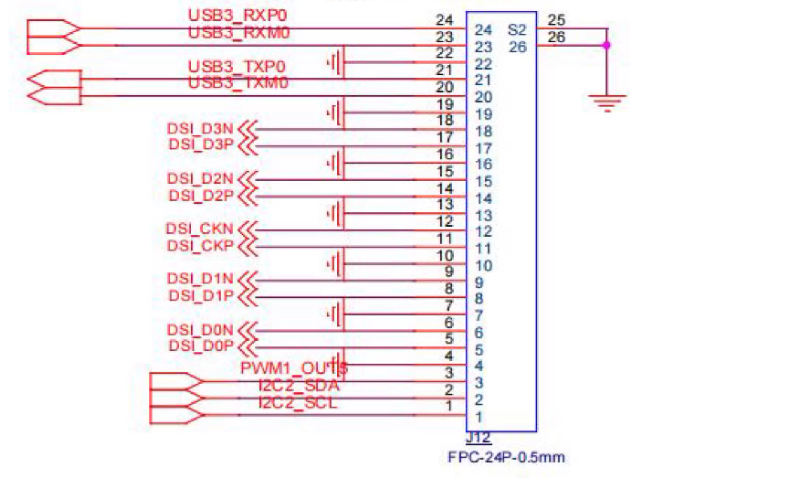

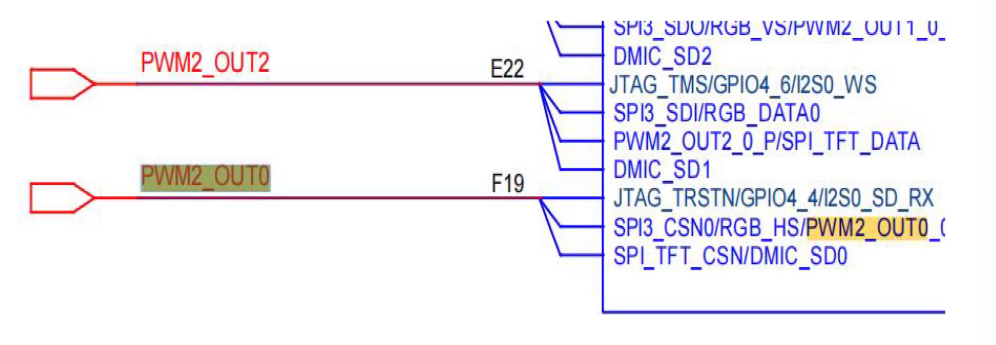

9、24PIN 0.5mm 插座 USB3.0输出,DSI屏接口,PWM口和复用12C2接口


五、核心板配置和可配套 CMOS 和扩展功能说明
4.1、海思核心板默认硬件配置
2GB DDR +8G EMMC(量产可以改变 DDR 和 EMMC 容量)

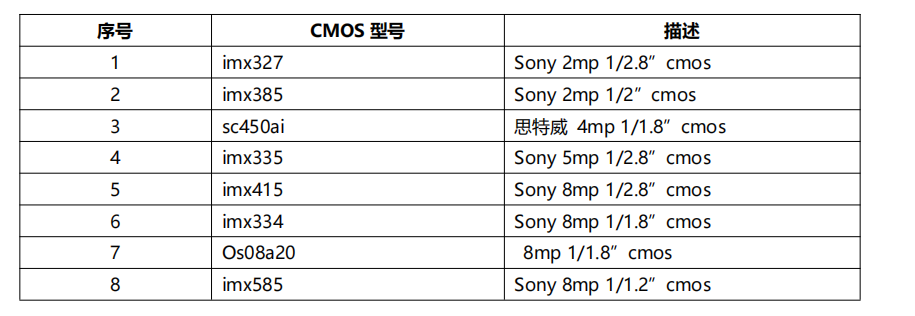

4.2、可配套 CMOS 板:

4.3、可配套功能扩展板:

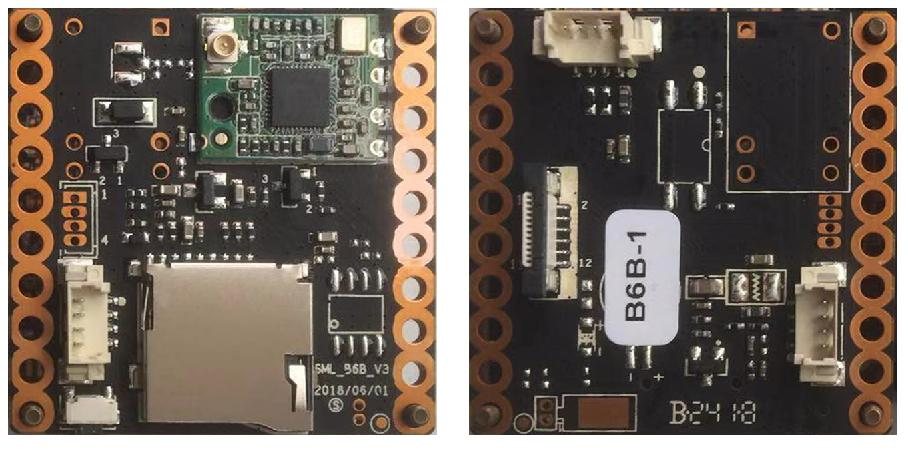

可扩展的功能:1、TF 卡槽 2、开关量报警输入出 3、WIFI 无线
六、设备常见问题解答
