21AP10核心板/21AP10底板

一、产品图片

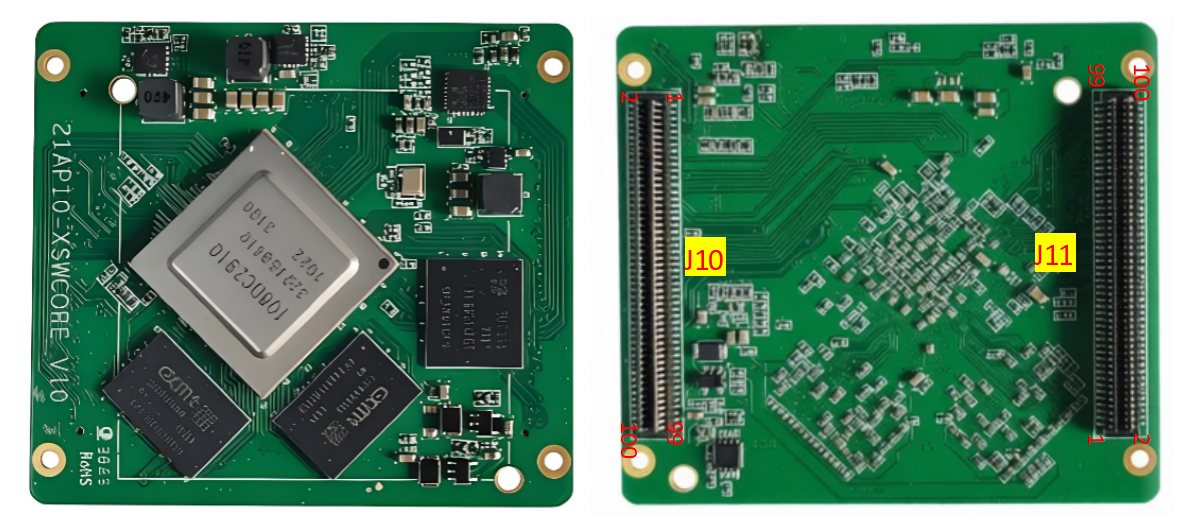

①21AP10核心板

核心板尺寸：66*59mm

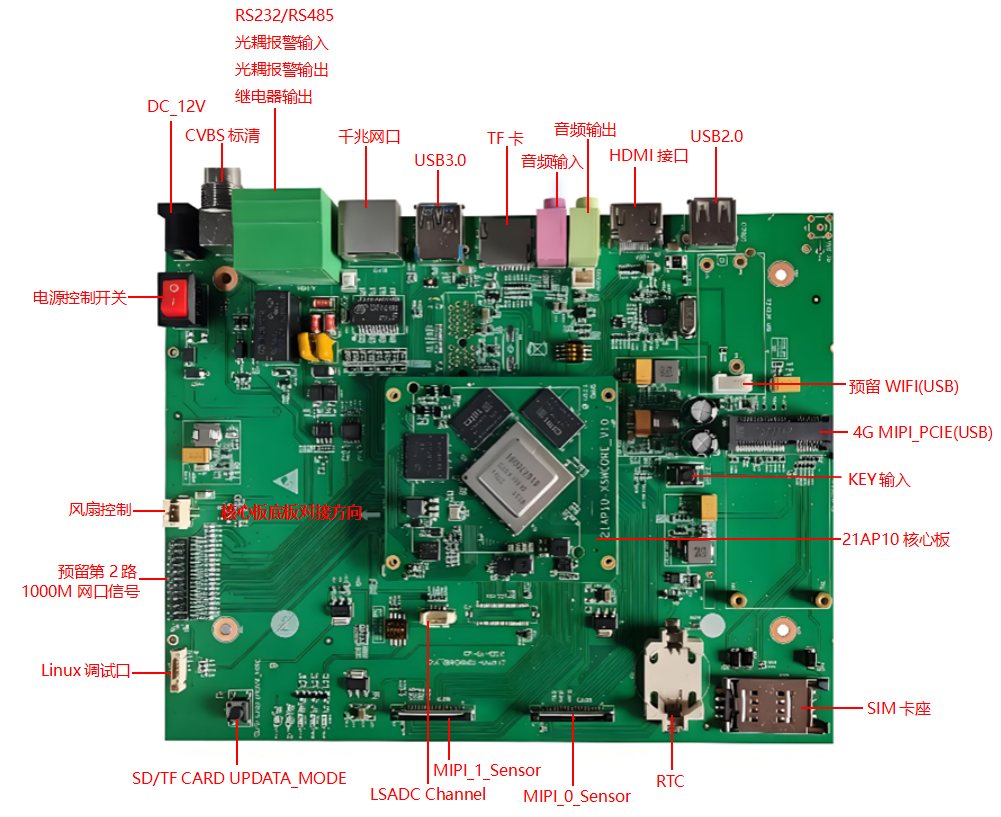

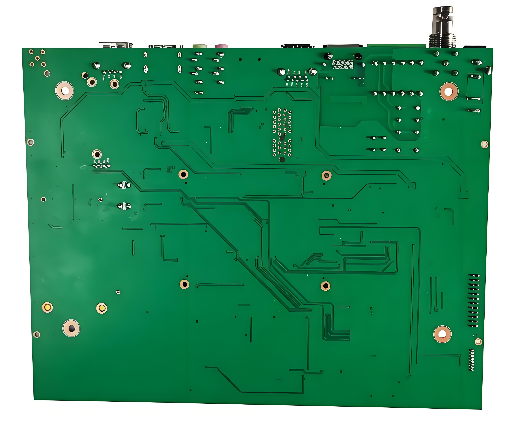

②21AP10底板

底板尺寸：198*155mm

二、CPU参数

主控型号：21AP10(Hi3403v100)

描述
Hi3403V100是一颗面向监控市场推出的专业 Ultra-HD Smart IP Camera SOC,该芯片最高支持四路sensor输入,支持最高4K60的ISP图像处理能力,支持3F WDR、多级降噪、六轴防抖、硬件 拼接等多种图像增强和处理算法,为用户提供了卓越的图像处理能力.
特性
处理器内核
•四核 ARM Cortex A55@1.4GHz - 32KB I-Cache，32KB D-Cache /512KB L3 cache - 支持Neon加速，集成FPU处理单元 • 内置 32bit MCU@500MHz - 32KB I-Cache，32KB D-Cache /64KB TCM • 支持 TrustZone

智能视频分析
• 图像分析加速引擎，高达 10.4Tops@INT8 算力 - 双内核异构引擎 - 引擎1 支持4.8Tops算力，支持INT4/INT8/FP16 - 引擎2 支持5.6Tops算力，支持INT8/INT16 - 支持完整的API和工具链，易于客户开发 • 支持 TrustZone - 支持USB3.0和PCIe2.0高速接口。 • 双核 Vision Q6 DSP - 32K I-Cache /32K D-Cache /32K IRAM/320K DRAM • 内置智能计算加速引擎 • 内置双目深度加速单元 • 内置矩阵计算加速单元

视频编解码
•H.264 BP/MP/HP • H.265 Main Profile • H.264/H.265 编解码最大分辨率为 8192 x 8192 • H.264/H.265 编码支持 I/P 帧 • H.264/H.265 多码流编码能力： - 3840 x 2160@60fps + 1280x720@30fps - 7680 x 4320@15fps • H.264/H.265/MPEG-4 多码流解码能力： - 3840 x 2160@60fps + 1920x1080@60fps • 支持最多 8 个区域的编码前 OSD 叠加 • 支持 CBR/VBR/AVBR/FIXQP/QPMAP 等多种码率控制模式 • 输出码率最大值 160Mbps • 支持 8 个感兴趣区域（ROI）编码 • 支持 JPEG Baseline 编解码 • JPEG 编解码最大分辨率 16384x16384 • JPEG 最大性能 - 编码：3840 x 2160@60fps (YUV420) - 解码：3840 x 2160@75fps (YUV420)

视频输入接口
•支持 8-Lane image sensor 串行输入，支持MIPI/LVDS/Sub-LVDS/HiSPi 多种接口 • 支持 2x4-Lane 或 4x2-Lane 等多种组合，最高支持 4 路 sensor 串行输入 • 最大分辨率 8192 x 8192 • 支持 8/10/12/14 Bit RGB Bayer DC 时序视频输入，时钟频率最高 150MHz • 支持 BT.601、BT.656、BT.1120 视频输入接口 • 支持主流 CMOS 电平热成像传感器

数字图像处理ISP
•ISP 支持分时复用处理多路 sensor 输入视频 • 支持 3A（AE/AWB/AF）功能，3A 的控制用户可调节 • 支持去固定模式噪声（FPN） • 支持坏点校正、镜头阴影校正； • 最高支持三帧 WDR 及 Advanced Local Tone Mapping • 支持多级 3D 去噪、图像边缘增强、去雾、动态对比度增强等处理功能 • 支持 3D-LUT 色彩调节 • 支持镜头畸变校正，支持鱼眼矫正 • 支持 6-DoF 数字防抖及 Rolling-Shutter 校正 • 支持图像 Mirror、Flip、90 度/270 度旋转 • 提供 PC 端 ISP 调节工具 • 支持超感光去噪（HNR）

视频与图形处理
•支持图形和图像 1/15.5～16x 缩放功能 • 支持多达 4 路视频全景拼接 - 输入2路3840x2160，输出4320x3840 - 输入4路2688x1520，输出6080x2688 • 支持视频层、图形层叠加 • 支持色彩空间转换

视频输出
•支持 HDMI2.0 接口输出 • 支持 4-Lane Mipi DSI/CSI 接口输出，最高 2.5Gbps/lane • 内置模拟标清 CVBS 输出 • 支持 8/16/24 bit RGB、BT.656、BT.1120 等数字接口 • 同时支持 2 个独立高清视频输出 - 支持任意两种接口非同源输出 - 其中一路可支持PIP(Picture In Picture) • 最大输出能力 4096x2160@60fps + 1920x1080@60fps

音频接口与处理
•内置 Audio codec，支持 16bit 语音输入和输出 • 支持 I2S 接口 - 支持多声道时分复用传输模式（TDM） • 支持 HDMI Audio 输出 • 通过软件实现多协议语音编解码 • 支持音频 3A（AEC/ANR/ALC）处理 • 支持 G.711/G.726/AAC/等音频编码格式

安全隔离与引擎
•支持安全启动 • 支持基于 TrustZone 的 REE/TEE 硬件隔离方案 - 硬件实现 AES 对称加密算法 • 硬件实现 RSA2048/3072/4096 签名校验算法 • 硬件实现基于 HASH 的 SHA/256/384/512、HMAC_SHA256/384/512 算法 • 硬件实现随机数发生器 • 集成 30Kbit OTP 存储空间供客户使用

网络接口
•2 个千兆以太网接口 - 支持RGMII、RMII两种接口模式 - 支持TSO、UFO、COE等加速单元 - 支持Jumbo Frame

外围接口
•支持上电复位（POR）和外部输入复位 • 集成 4 通道 LSADC • 多个 UART、I²C、SPI、GPIO 接口 • 2 个 SDIO3.0 接口 - SDIO0支持SDXC卡，最大容量2TB - SDIO1支持对接wifi模组 • 2 个 USB3.0/USB2.0 接口 - USB0 仅Host接口 - USB1 Host/Device可切换 • 2-Lane PCIe2.0 高速接口 - 支持RC/EP模式 - 可配置为2-Lane PCIe2.0 - 可配置为1-Lane PCIe2.0 + USB3.0

外部存储器接口
•DDR4/LPDDR4/LPDDR4x 接口 - 支持4 x 16bit DDR4 - 支持2 x 32bit LPDDR4/LPDDR4x - DDR4最高速率3200Mbps - LPDDR4/LPDDR4x最高速率3733Mbps - 最大容量8GB • SPI Nor/SPI Nand Flash 接口 - 支持1、2、4线模式 - SPI Nor Flash支持3Byte、4Byte 地址模式 • NAND Flash 接口 - 支持SLC、MLC异步接口器件 - 支持2/4/8/16KB页大小 - 支持8/16/24/28/40/64bit ECC（以1KB为单位） • eMMC5.1 接口，最大容量 2TB • 可选择从 eMMC、SPI Nor/SPI Nand Flash、4NAND Flash 或 PCIe 从片启动

SDK
•Arm CPU 支持 Linux SMP • DSP/MCU 支持 LiteOS

芯片物理规格
•功耗 - 5.2W典型功耗(4K30 + 4Tops) • 工作电压 - 内核电压为0.8V -IO电压为1.8/3.3V -DDR4/LPDDR4/LPDDR4x接口电压分别为1.2/1.1/0.6V • 封装形式 - RoHS，FC-BGA 23mm x 23mm封装 - 管脚间距：0.65mm

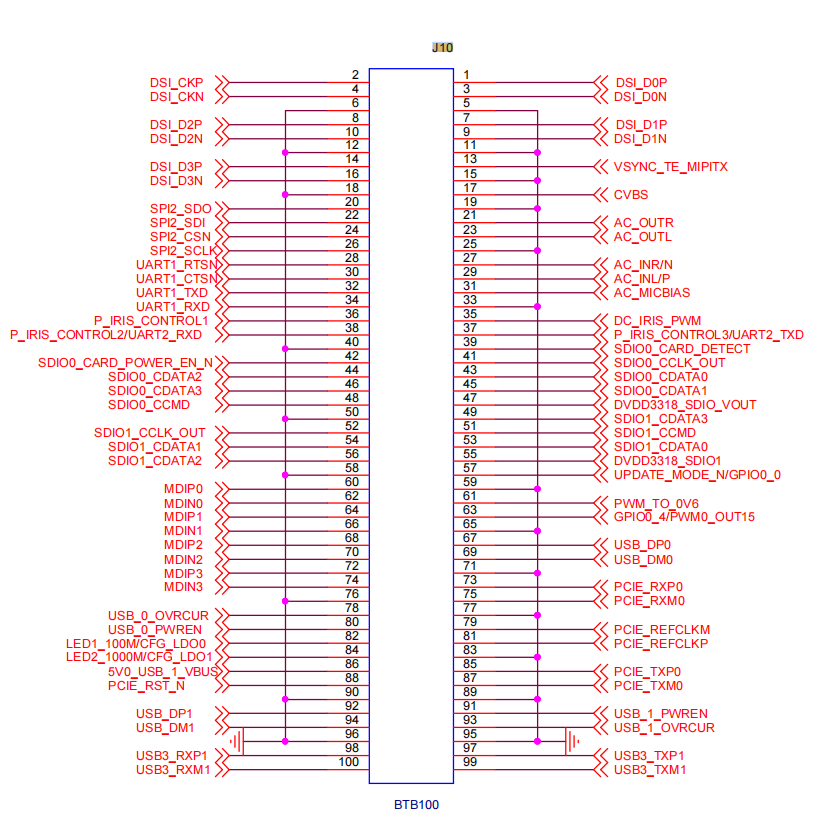

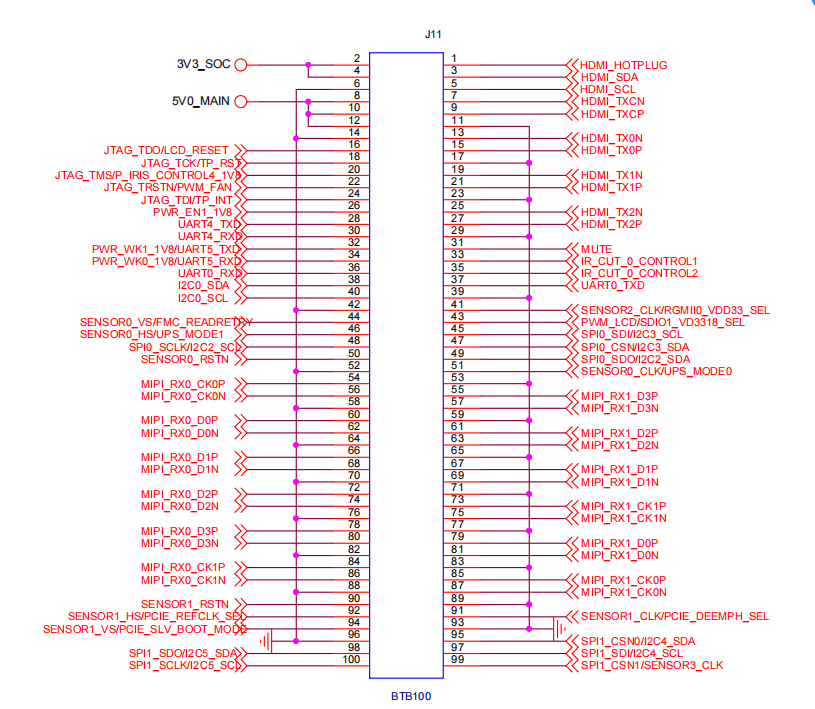

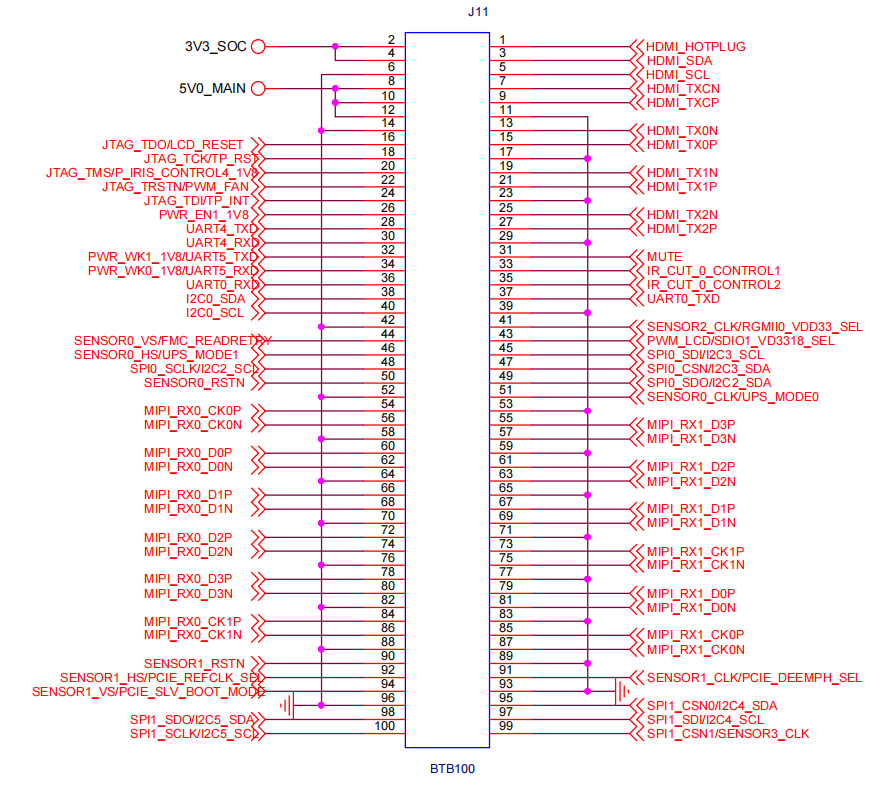

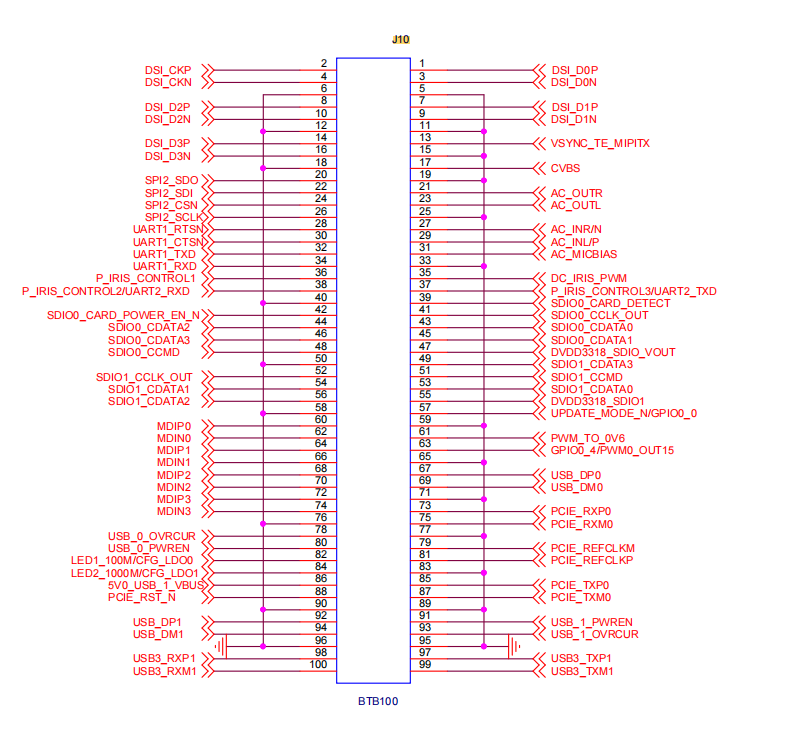

三、21AP10核心板接口电路

四、设备常见问题及解答
