海思HI3521DV100 4路HDMI和4路DP板卡

产品介绍

板卡尺寸：220*100mm

CPU参数

HI3521DV100
描述
• Quad-core ARM Cortex A17 @1.4 GHz;
• Integrated Mali-T720 GPU;
• 4x4K@30 fps H.265/H.264 decoding+2x1080p@30 fps H.264 encoding;
• HDMI 2.0+BT1120+VGA+CVBS outputs,HDMI support up to 3840 x 2160@60 fps;
• 2xGMAC ports,2xSATA 3.0+1xPCIe 2.0/SATA 3.0 interface,2xUSB 2.0+1xUSB 3.0;

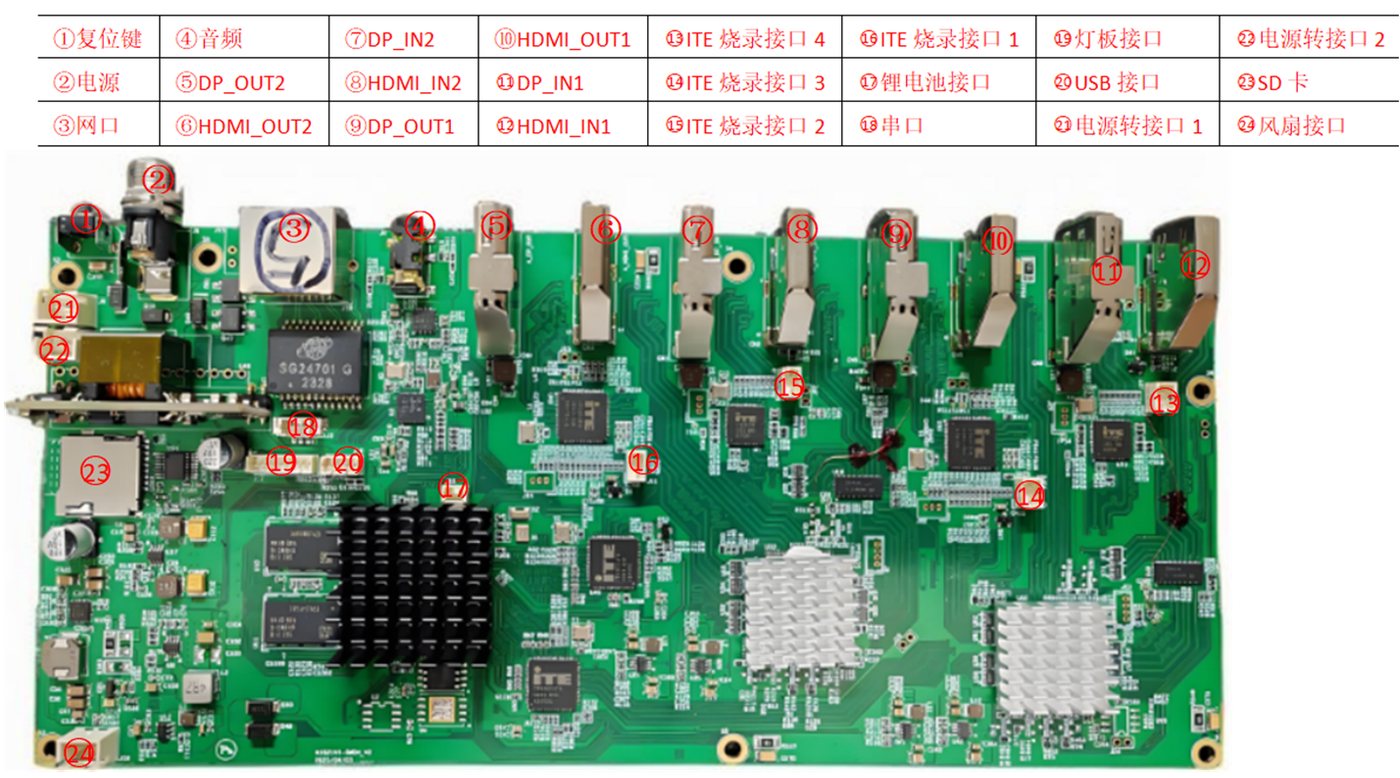

接口电路

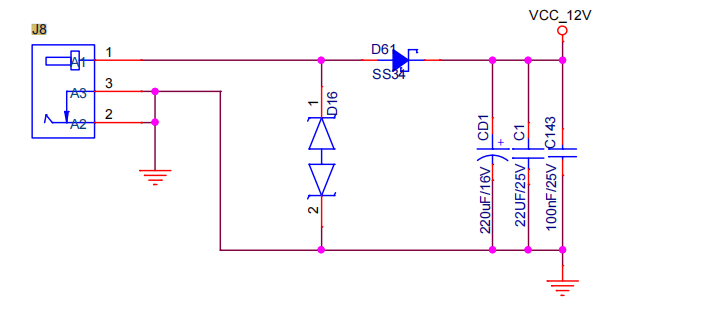

电源

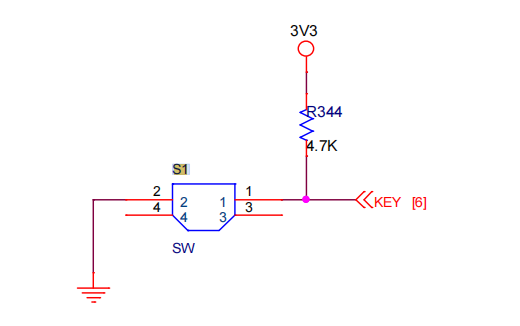

板卡复位键

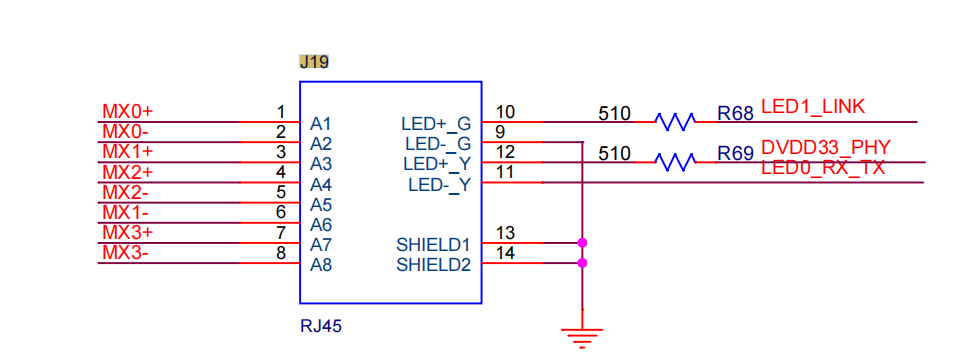

RJ45

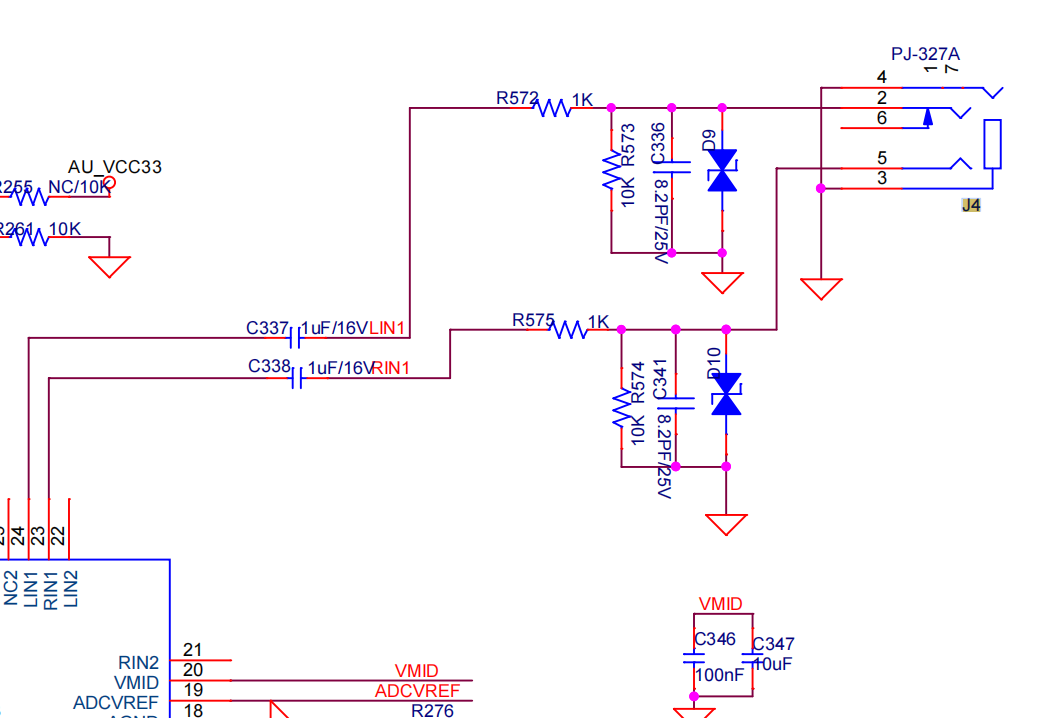

音频

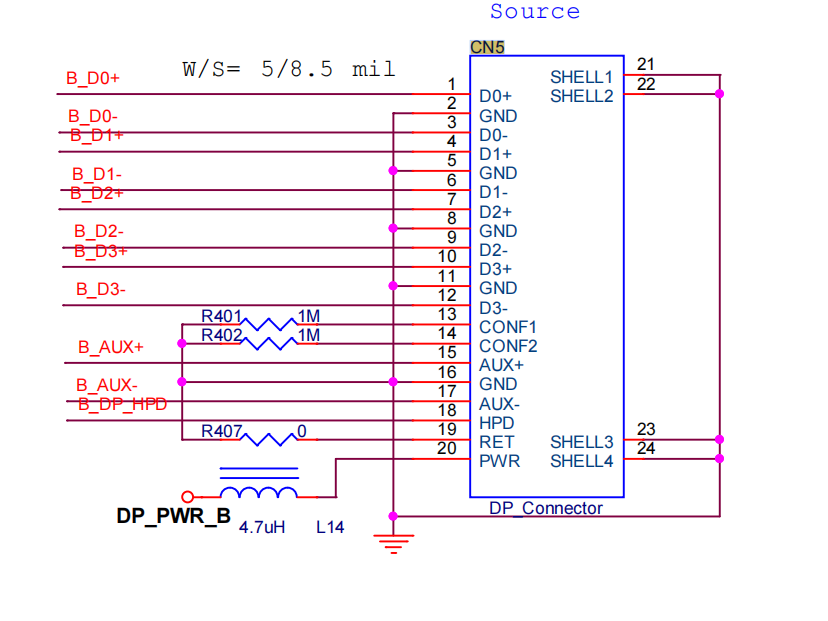

DP_OUT2

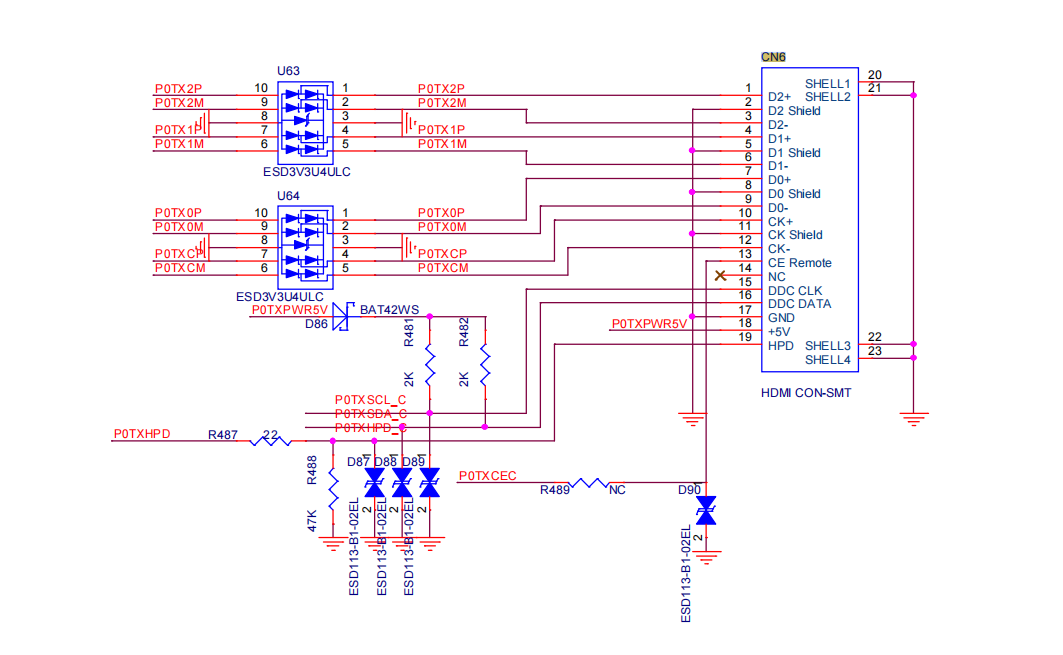

HDMI_OUT2

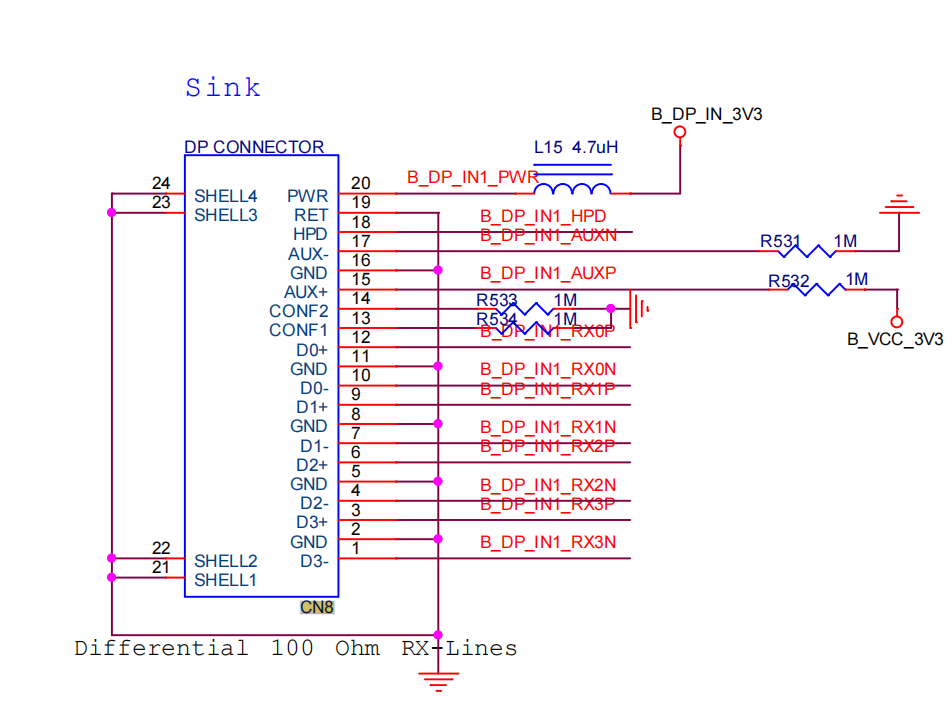

DP_IN2

HDMI_IN2

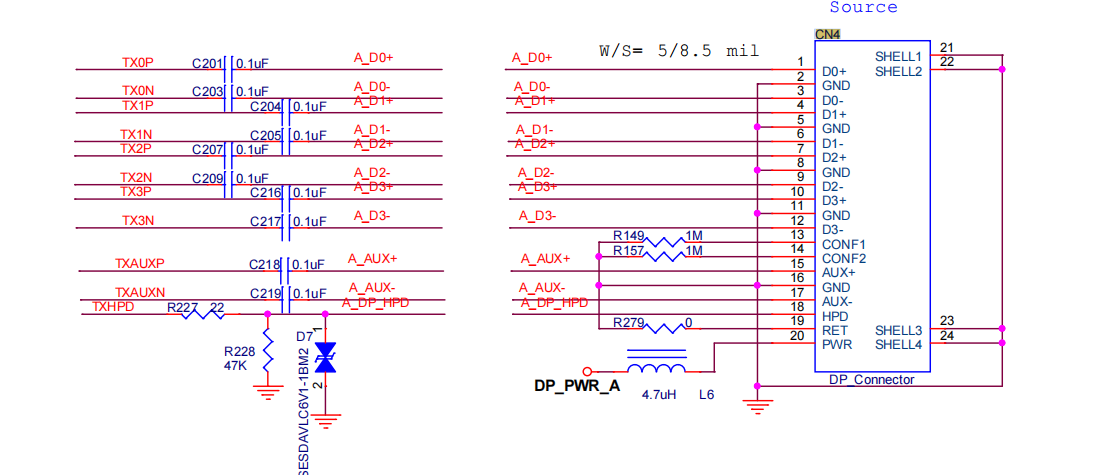

DP_OUT1

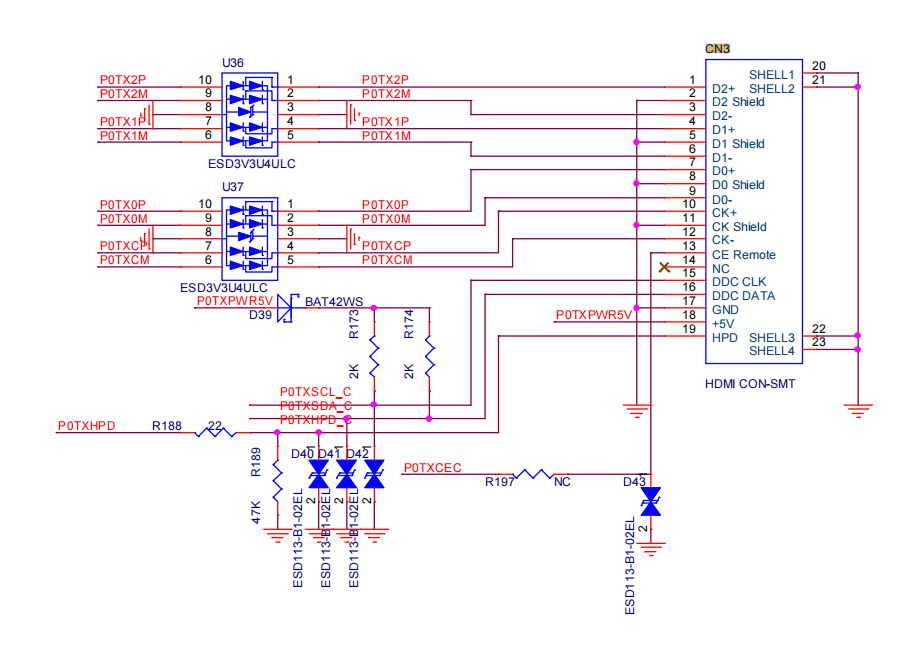

HDMI_OUT1

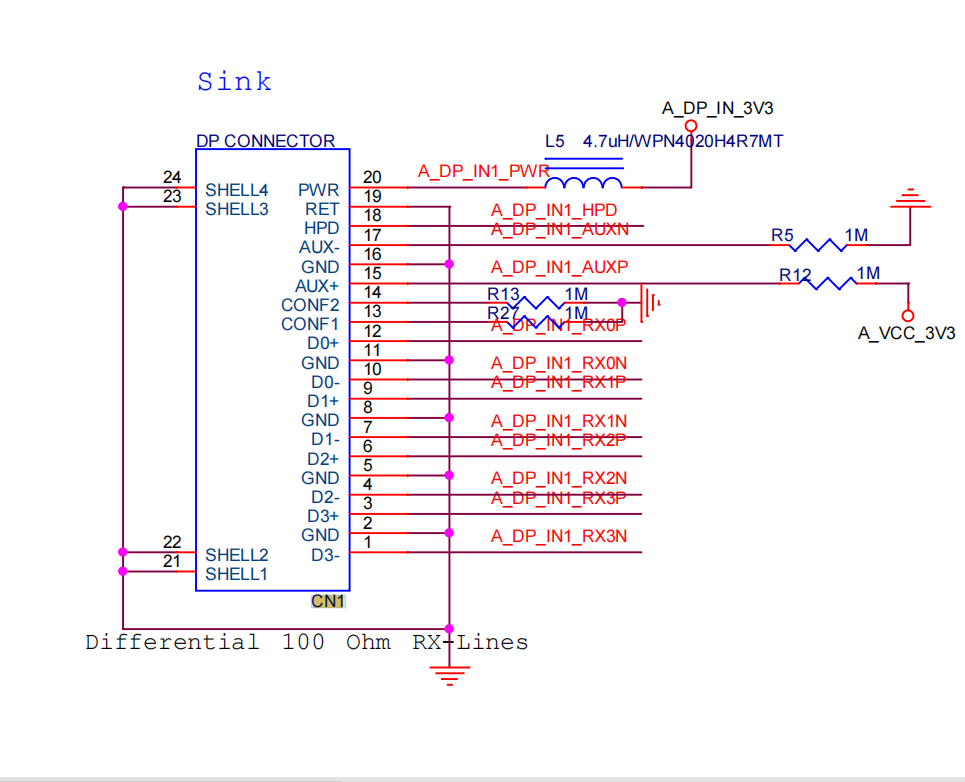

DP_IN1

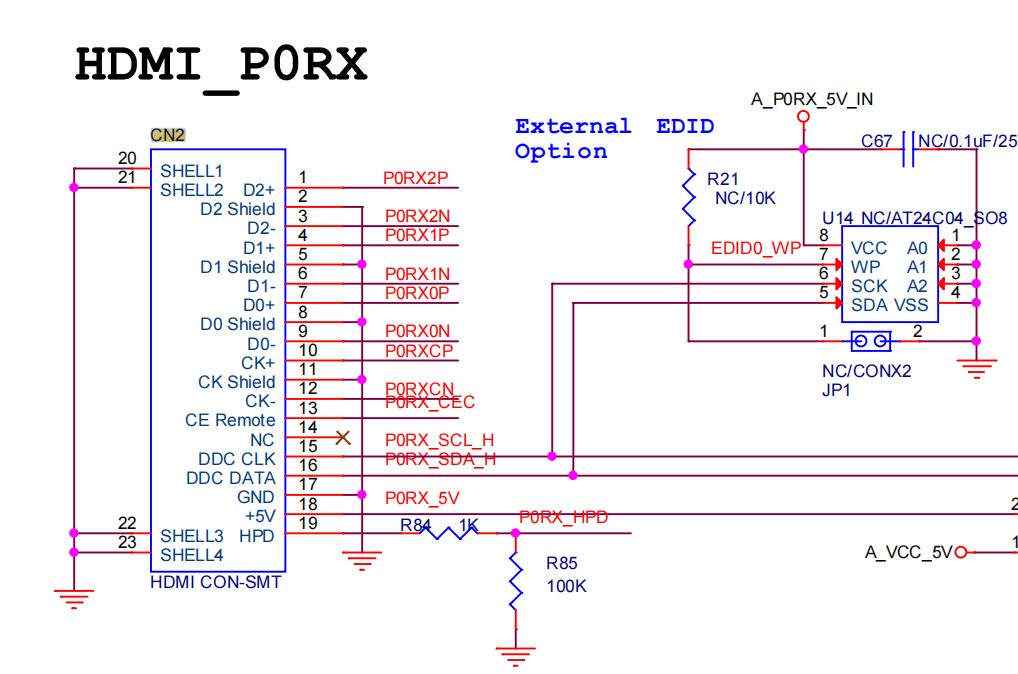

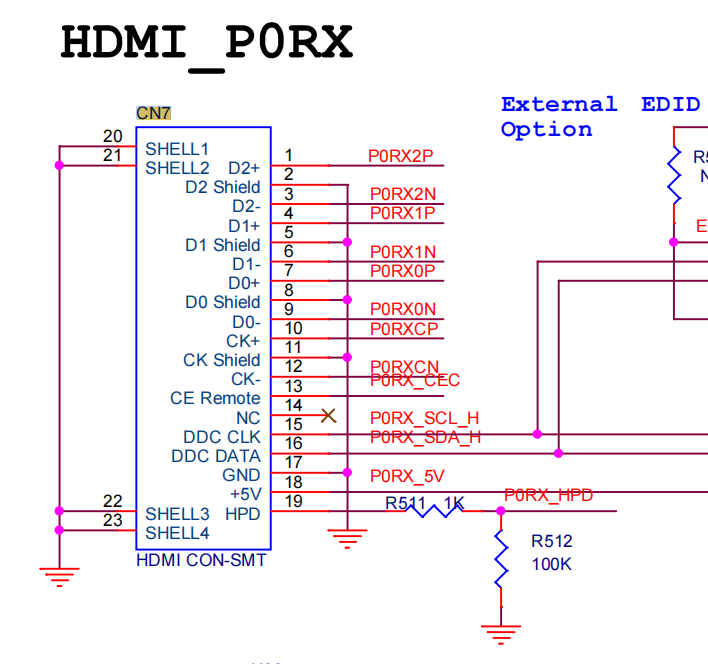

HDMI_IN1

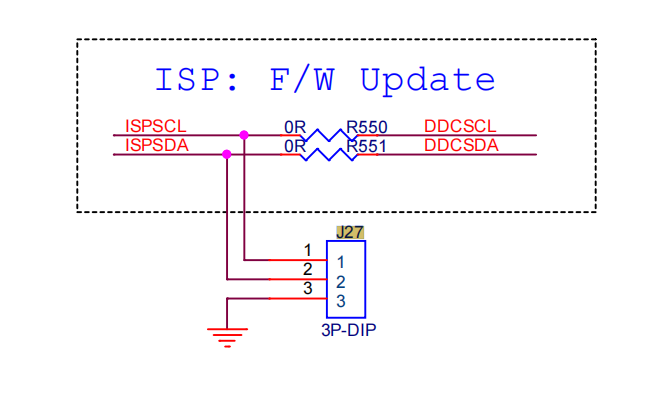

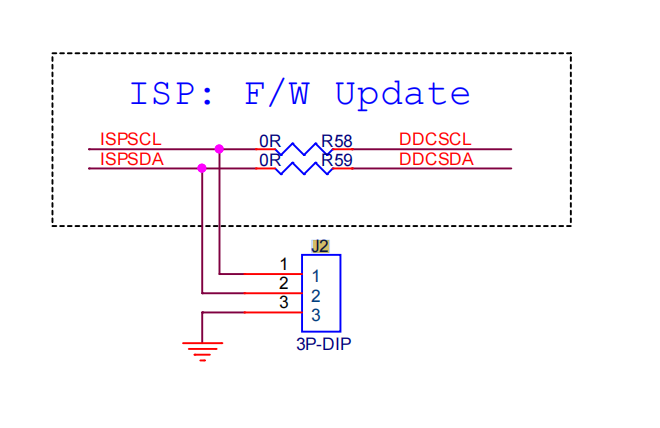

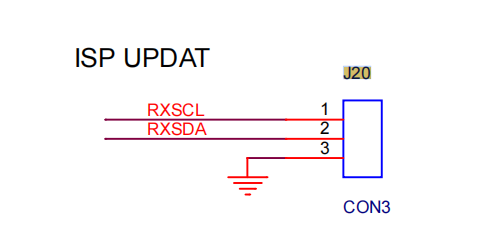

ITE烧录接口1

ITE烧录接口2

ITE烧录接口3

ITE烧录接口4

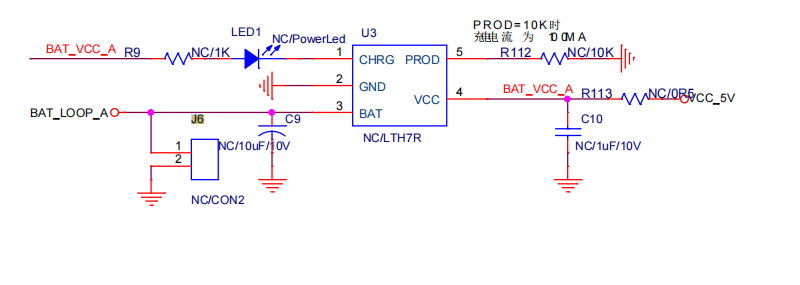

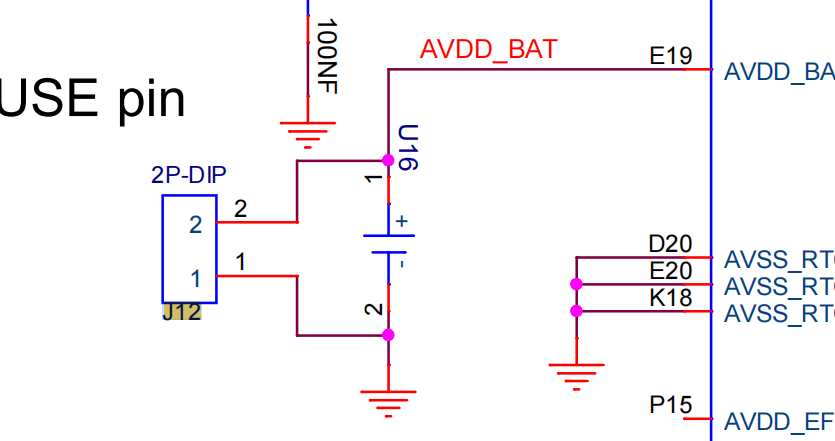

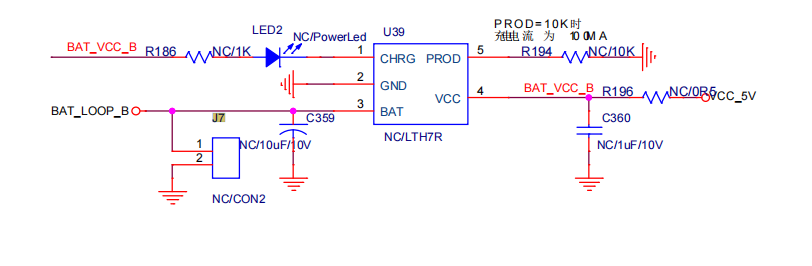

锂电池接口

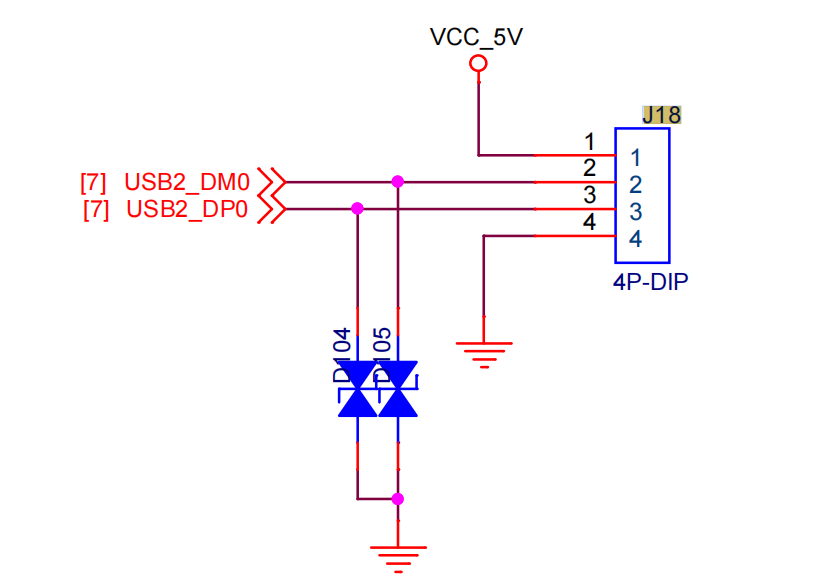

USB接口

灯板接口

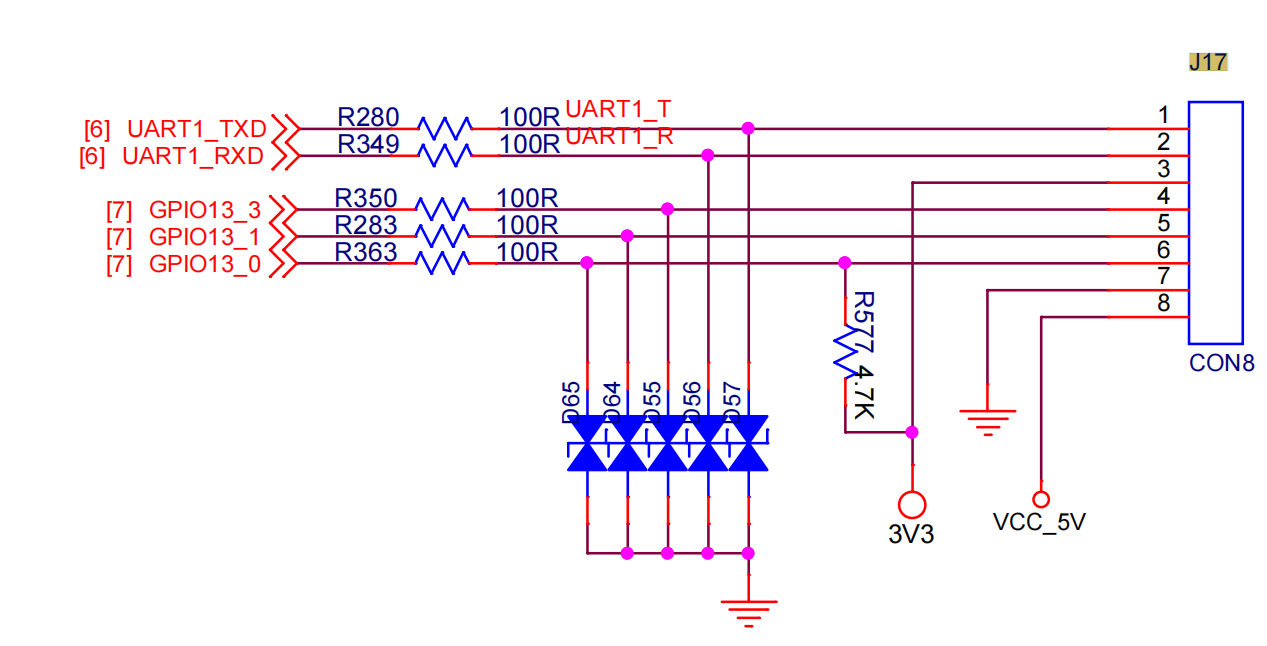

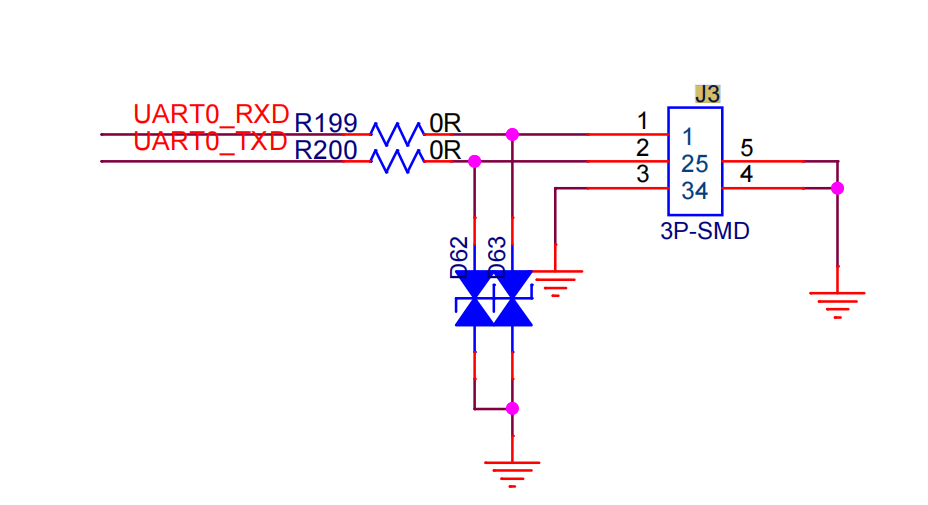

串口

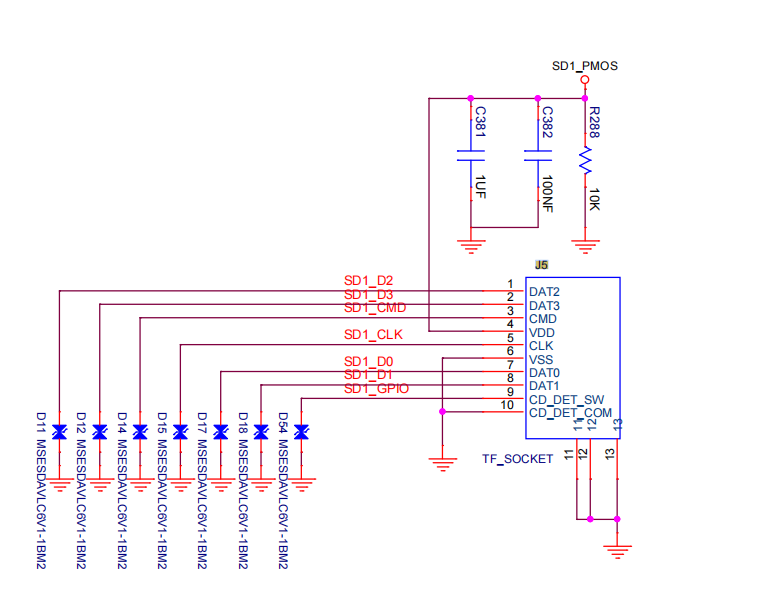

SD卡

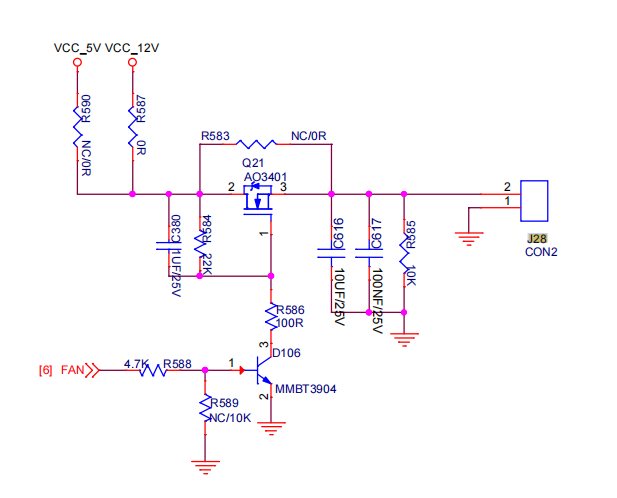

风扇

电源转接口

设备常见问题解答
