海思HI3519DV500三路HDMI一路DVI环出和SDI_UVC双镜输入板卡

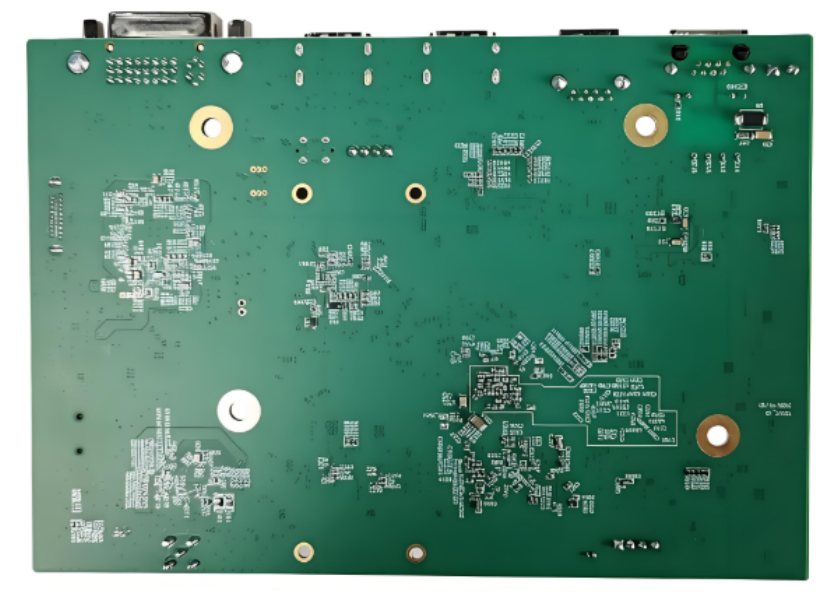

一、产品图片

板卡尺寸：165*115mm

二、CPU参数

描述

Hi3519DV500是一颗面向视觉行业推出的超高清智能 SoC.该芯片最高支持四路sensor输入,支持最高4K@30fps的ISP图像处理能力,支持 2F WDR、多级降噪、六轴防抖、全景拼接、多光谱融合等多种传统图像增强和处理算法,支持通过AI算法对输入图像进行实时降躁等处理,为用户提供了卓越的图像处理能力.
特性

处理器内核

• 双核 ARM Cortex A55@1000MHz• 32KB I-Cache，32KB D-Cache，256KB L3 cache• 支持 NEON 加速，集成 FPU 处理单元• 支持 TrustZone
系统级加速模块
• 集成硬化的标准 CRC32/CRC16/CRC8 多项式运算单元• 集成硬化的高速直接数据搬移模块(DMA)

智能视频分析

• 神经网络   支持完整的API和工具链，易于客户开发• 升级 IVE 算子，支持特征点检测、周界、光流及多种计算机形态学算子• 升级 DPU 算法实现双目深度图加速单元，最大分辨率 2048 x 2048，最大视差 224，处理性能 720p@30fps

视频编解码

• 支持 H.264 BP/MP/HP Level 5.1• 支持 H.265 Main Profile Level 5.1• H.264/H.265 编解码最大分辨率为 6144x 6144• 支持 I/P 帧• H.264/H.265 多码流编解码典型性能如下：  −3840 x 2160@30fps(编码)+1920 x 1080@30fps(编码)+720 x 480@30fps(编码)  −3840 x 2160@30fps(编码)+720 x 480@30fps(编码)+1920 x 1080@30fps(解码)  −3840 x 2160@30fps(解码)• 支持 8 个区域的编码前 OSD 叠加• 支持 CBR/VBR/AVBR/FIXQP/QPMAP 等多种码率控制模式• 输出码率最大值 80Mbps• 支持 8 个感兴趣区域（ROI）编码• 支持视频前端叠加 mosaic 编码• 支持数字水印• 支持 PVC 感知编码降低码流• 支持 JPEG Baseline 编解码• JPEG 编解码最大分辨率 16384 x 16384• JPEG 最大性能   −编码：3840 x 2160@60fps(YUV420)   −解码：3840 x 2160@30fps(YUV420)

ISP

• 支持多路 sensor 同时处理• 支持 3A（AE/AWB/AF）功能，3A 参数用户可调节• 支持去固定模式噪声（FPN）• 支持坏点校正和镜头阴影校正• 支持两帧 WDR 及 Advanced Local Tone Mapping，支持强光抑制和背光补偿• 支持多级 3D 去噪• 支持图像边缘增强• 支持去雾• 支持动态对比度增强• 支持 3D-LUT 色彩调节• 支持新一代镜头畸变校正• 支持鱼眼等任意形状几何矫正• 支持 6-DoF 数字防抖• 支持陀螺仪防抖和 Rolling-Shutter 校正• 支持图像 Mirror、Flip、90 度/270 度旋转• 支持使用神经网络对图像进行实时 DRC、BNR、3DNR 或 DM 处理• 支持黑白与彩色两路图像双光融合• 提供 PC 端 ISP 调节工具

视频与图形处理

• 支持图形和图像 1/15.5～16x 缩放功能 • 支持水平方向全景拼接   −输入2路2560×1440@30fps，最大输出5120x1440@30fps或2560x2880@30fps   −输入4路1920x1080@30fps，最大输出6144x1080@30fps或1920x4320@30fps • 支持视频层、图形层叠加 • 支持色彩空间转换

视频输入接口

• 支持 8-Lane image sensor 串行输入，支持MIPI/LVDS/Sub-LVDS/HiSPi 多种接口• 支持 2x4-Lane 或 4x2-Lane 等多种组合，最高支持 4 路 sensor 输入• 支持 8/10/12/14 Bit RGB Bayer DC 时序视频输入，时钟频率最高 148.5MHz• 支持 BT.601、BT.656、BT.1120 视频输入接口• 支持通过 MIPI 虚拟通道输入 1~4 路 YUV• 支持主流 CMOS 电平热成像传感器接入• 支持结构光图像模组• 支持 cw ToF 图像传感器

视频输出接口

• 支持一路 BT.1120 或 BT.656 接口输出，其中BT.1120 最高性能 1920x1080@60fps• 支持 6/8bit 串行或 16/18/24bit RGB 并行输出，最高频率 74.25MHz• 支持 4-Lane Mipi DSI/CSI 接口输出，最高1.8Gbps/lane，性能 3840 x 2160@30fps• 支持 Gamma 校正和水平方向 sharpen

音频接口与处理

• 内置 Audio codec，支持 16bit 双路差分语音输入和双路单端语音输出• 支持 1 路 I2S 接口，兼容多声道时分复用传输模式（TDM）• 支持 8 路数字 MIC 阵列输入• 支持多协议语音编解码• 支持音频 3A（AEC/ANR/ALC）处理
安全隔离与引擎
• 支持安全启动• 支持基于 TrustZone 的 REE/TEE 硬件隔离方案• 支持神经网络模型与数据保护• 硬件实现 AES128/256 对称加密算法• 硬件实现 RSA3072/4096 签名校验算法• 硬件实现 ECC256/384/512 椭圆曲线算法• 硬件实现 SHA256/384/512、HMAC_SHA256/384/512 算法• 硬件实现 SM2/3/4 国密算法• 硬件实现真随机数发生器• 提供 28Kbit OTP 存储空间供客户使用

网络接口

• 1 个千兆以太网接口   −支持RGMII、RMII两种接口模式   −支持TSO、UFO、COE等加速单元
外围接口
• 2 个 SDIO3.0 接口   −SDIO0支持SDXC卡，最大容量2TB   −SDIO1支持对接wifi模组 • 1 个 USB3.0/USB2.0 接口   −USB Host/Device可切换 • 支持上电复位（POR）和外部输入复位 • 集成独立供电 RTC • 集成精简上下电控制逻辑，实现芯片待机唤醒 • 集成 4 通道 LSADC • 集成 RGB 小屏专用三线控制接口 • 多个 UART、I²C、SPI、PWM、GPIO 接口

外部存储器接口

• DDR4/LPDDR4/LPDDR4x 接口   −支持2 x 16bit DDR4   −支持1 x 32bit LPDDR4/LPDDR4x   −DDR4最高速率2666Mbps   −LPDDR4/LPDDR4x最高速率2666Mbps   −最大容量4GB • SPI Nor/SPI Nand Flash 接口   −支持1、2、4线模式   −SPI Nor Flash支持3Byte、4Byte 地址模式 • eMMC5.1 接口，最大容量 2TB • 可选择从 eMMC、SPI Nor/SPI Nand Flash
启动SDK支持 Linux5.10 SDK 包

芯片物理规格

• 功耗   −2.5W典型功耗(编码4K30 + 2TOPS) • 工作电压   −内核电压为0.9V   −IO电压为1.8/3.3V   −DDR4/LPDDR4/LPDDR4x接口电压分别为1.2/1.1/0.6V • 封装形式   −RoHS，FCCSP 15mm x 15mm封装   −管脚间距：0.65mm

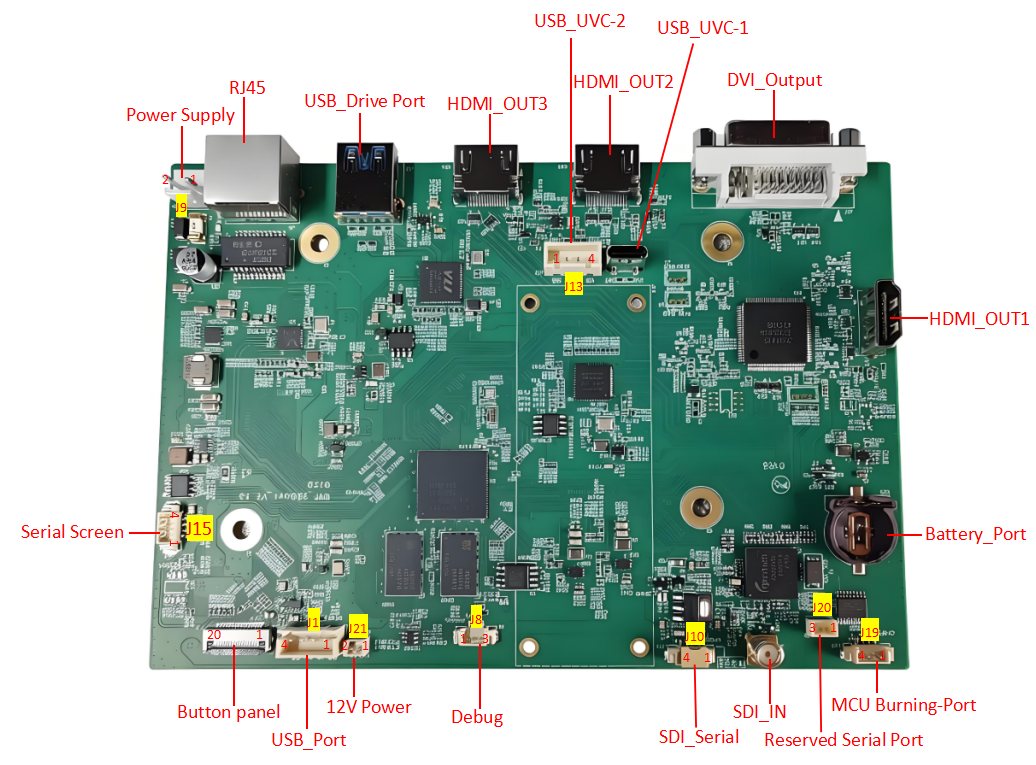

三、接口电路

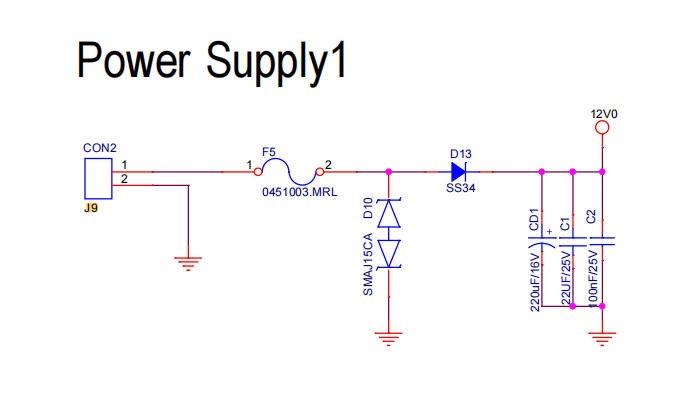

Power Supply

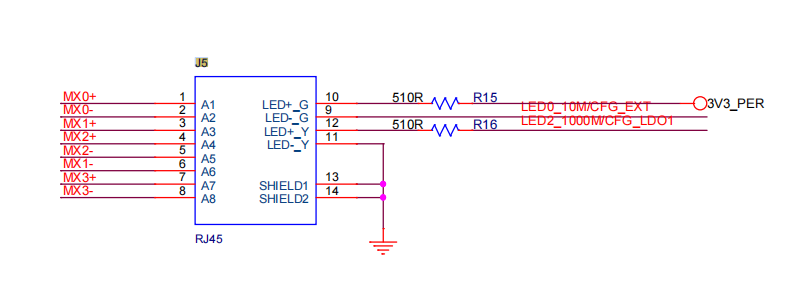

RJ45

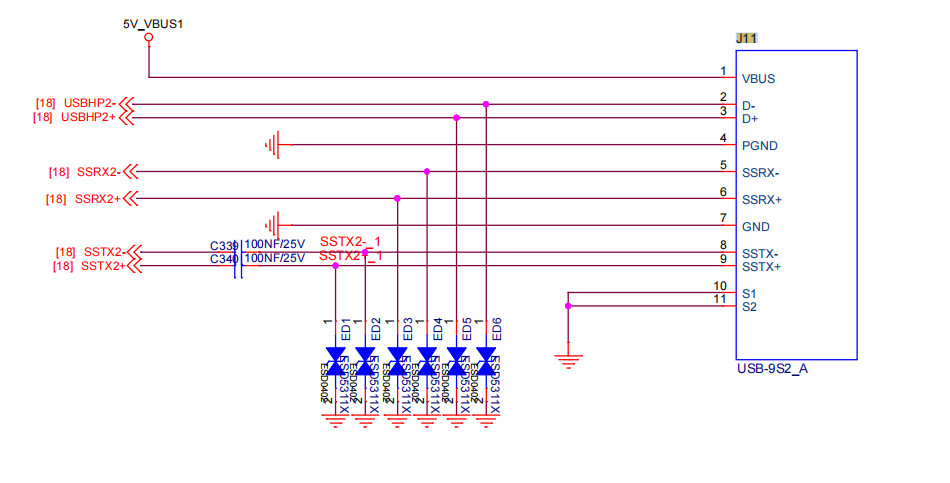

USB_Drive Port

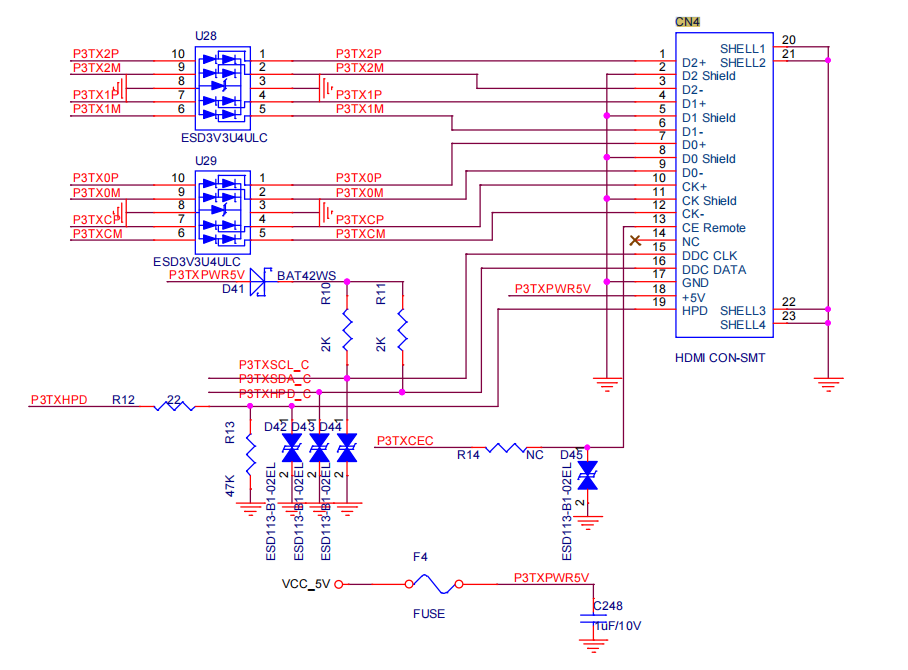

HDMI_OUT3

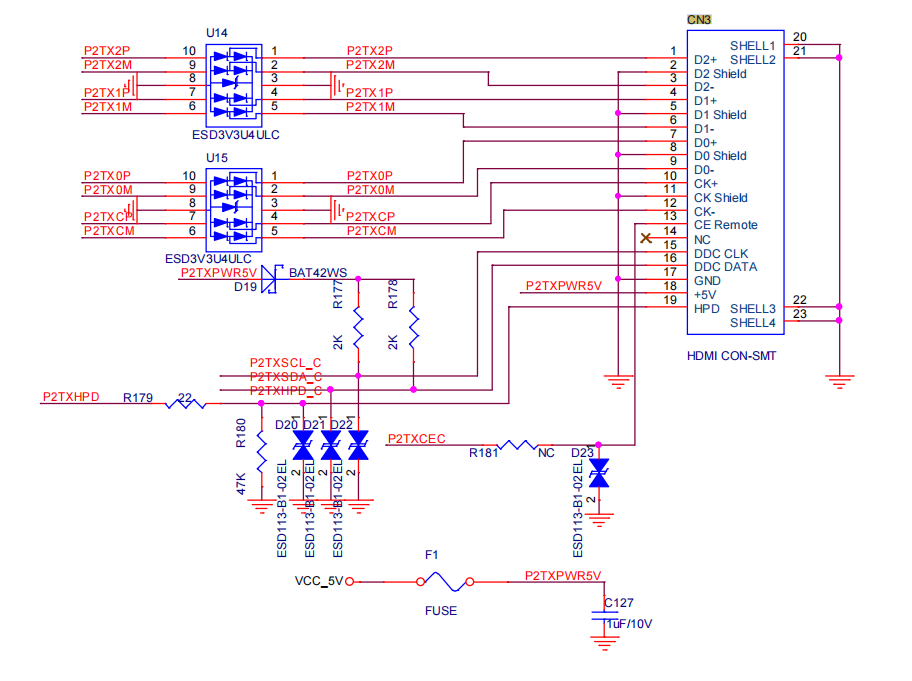

HDMI_OUT2

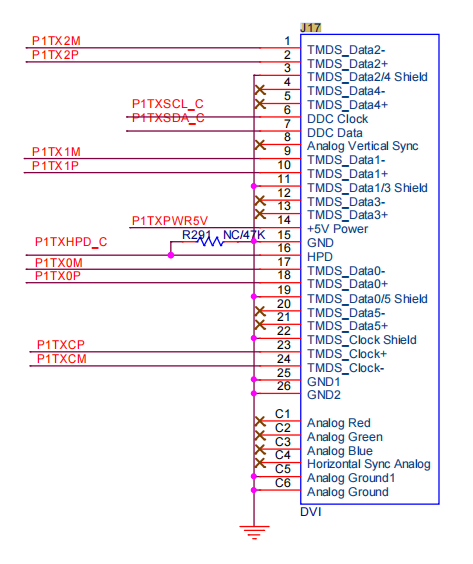

DVI_Output

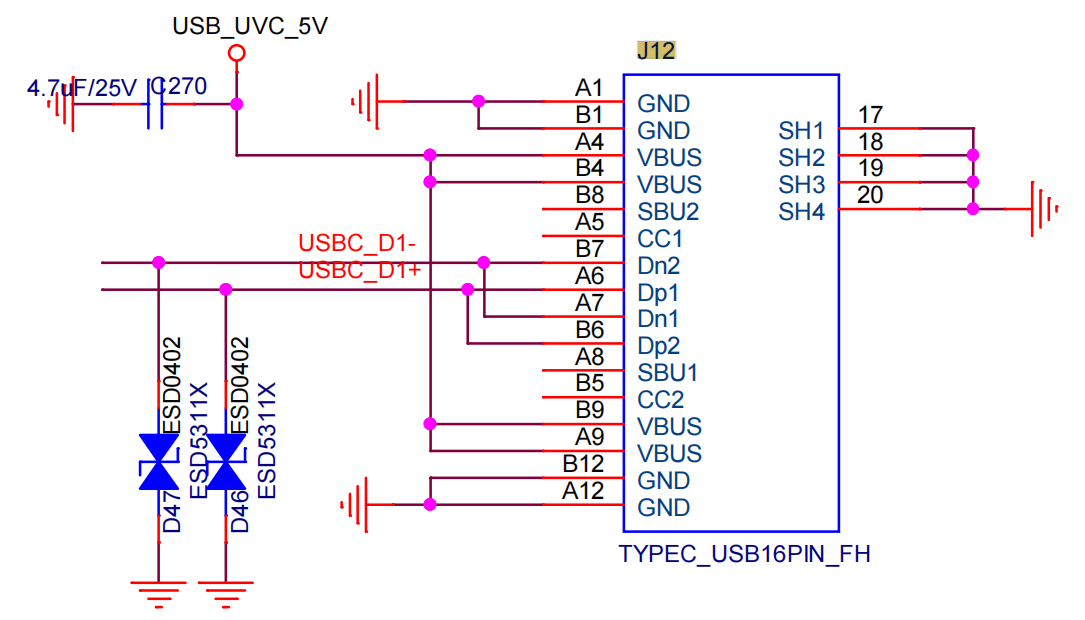

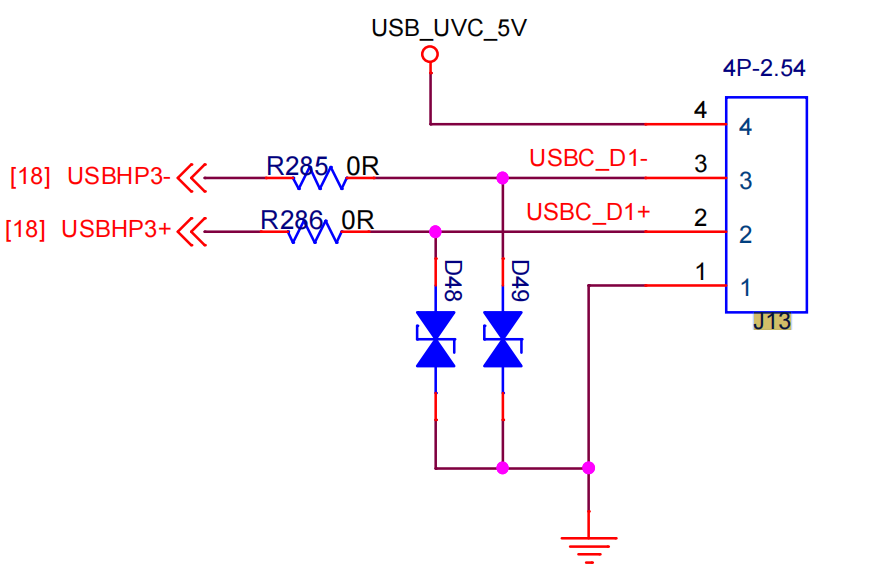

USB_UVC-2

USB_UVC-1

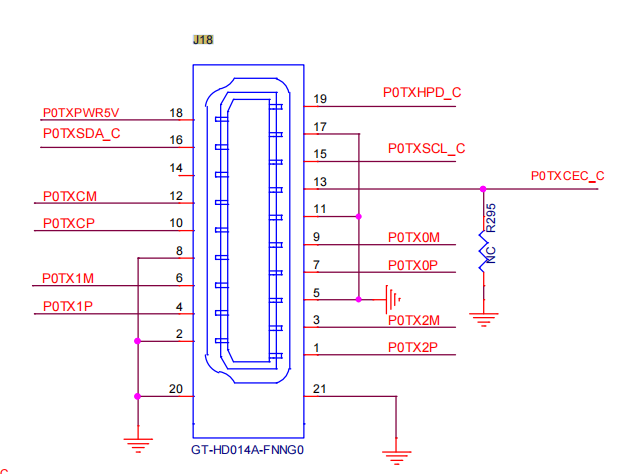

HDMI_OUT1

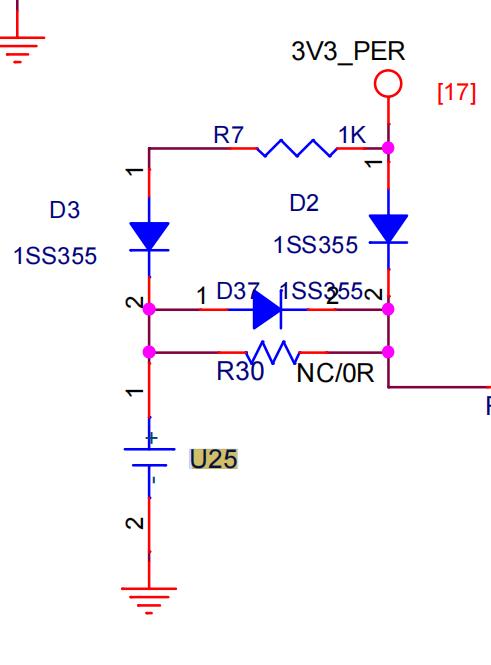

Battery_Port

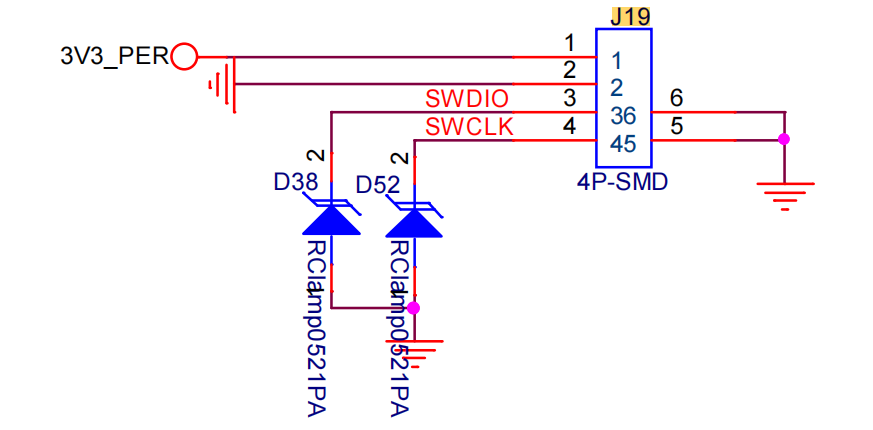

MCU Burning-Port

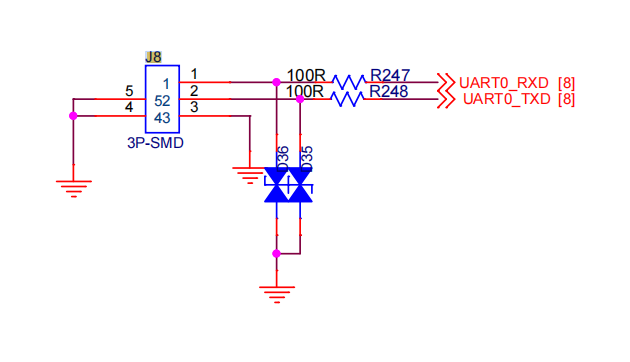

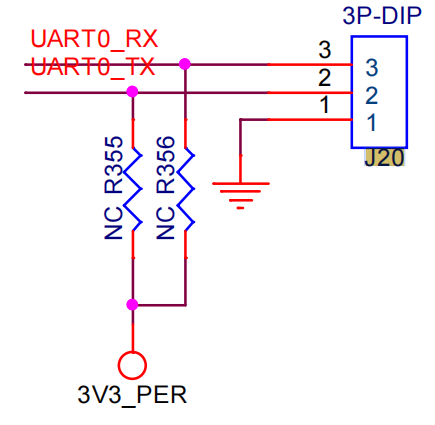

Reserved Serial Port

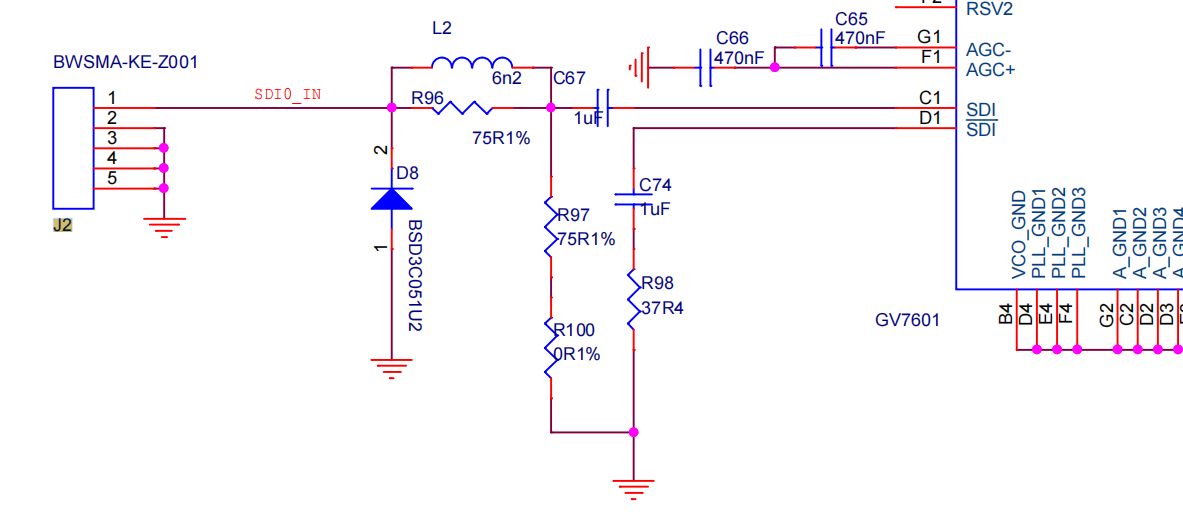

SDI_IN

SDI_Serial

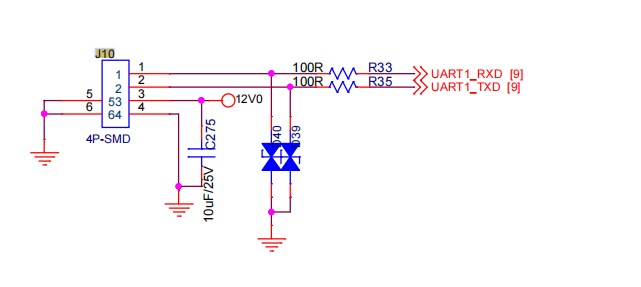

Debug

12V Power

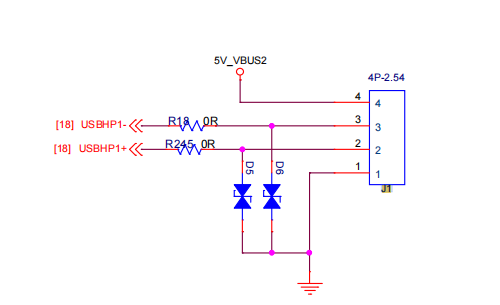

USB_Port

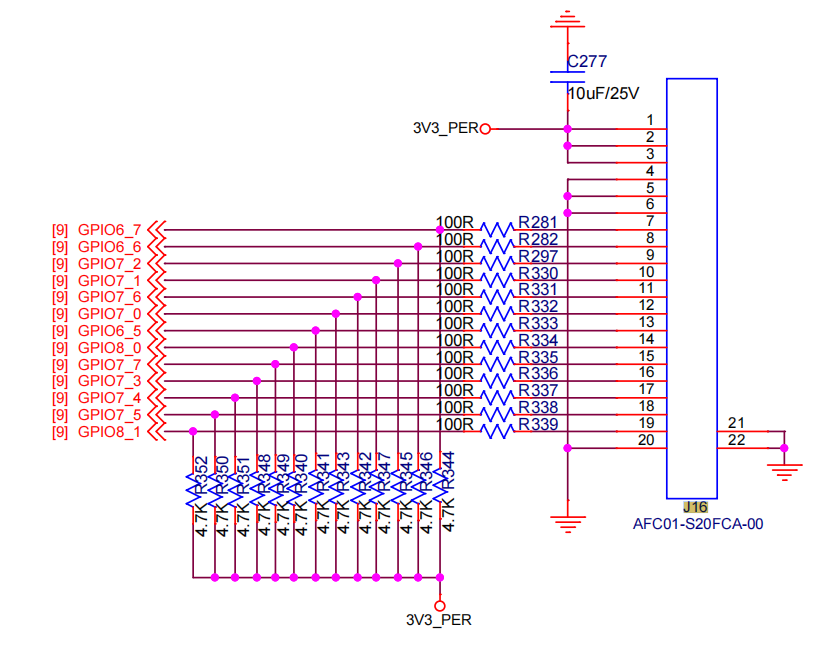

Button panel

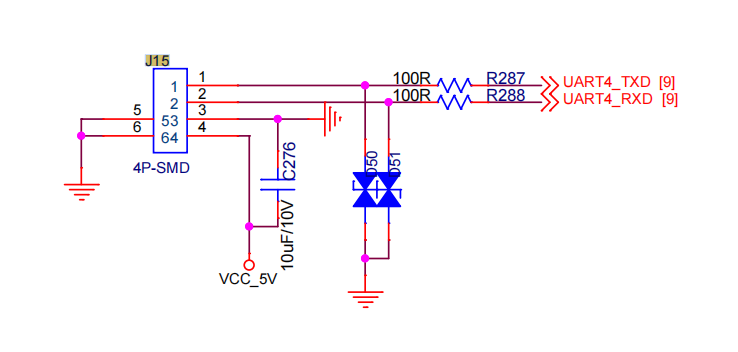

Serial Screen
