海思hi3520DV400双hdmi板卡

一、产品图片

二、芯片参数

1. 处理器内核
   ＊ ARM Cortex A7 双核 @Max.1.3 GHz
   − 32KB L1 I-Cache，32KB L1 D-Cache
   − 256KB L2 Cache
   − 支持NEON/FPU
2. 视频编码
   ＊ H.265 Main Profile, Level 4.1 编码
   ＊ H.265 Main Profile, Level 4.1 解码
   ＊ H.264 Baseline/Main/High Profile Level 4.2 编码
   ＊ H.264 Baseline/Main/High Profile Level 4.2 解码
   ＊ MPEG-4 SP, L0~L3/ASP L0~L5解码
   ＊ MJPEG/JPEG Baseline 编码
3. 视频编码处理性能
   ＊ H.264/H.265&JPEG 多码流编解码性能：
   − 4x1080p@15fps H.265/H.264编码+4xD1@15fpsH.265/H.264编码
   +4x1080p@15fps H.265/H.264解码+4x1080p@2fps JPEG编码
   − 4x720p@30fps H.265/H.264编码+4xD1@30fps H.265/H.264编码
   +4x720p@30fps H.265/H.264解码+4x720p@2fps JPEG编码
   ＊ 支持 CBR/VBR/FIXQP/AVBR/QPMAP 五种码率控制模式
   ＊ 输出码率最高 40Mbps
   ＊ 支持感兴趣区域（ROI）编码
   ＊ 支持彩转灰编码
4. 智能视频分析
   ＊ 集成智能分析加速引擎，支持智能运动侦测、周界防范、视频诊断等多种智能分析应用
5. 视频与图形处理
   ＊ 支持de-interlace、锐化、 3D 去噪、动态对比度增强、马赛克处理等前、后处理
   ＊ 支持视频、图形输出抗闪烁处理
   ＊ 支持视频 1/15～16x 缩放
   ＊ 支持图形1/2～2x缩放
   ＊ 支持4个遮挡区域
   ＊ 支持8个区域OSD叠加
6. 音频编解码
   ＊ 硬件实现多协议音频编码，支持ADPCM、G.711、G.726
   ＊ 软件实现多协议音频编解码
7. 安全引擎 ＊ 硬件实现AES/DES/3DES加解密算法
8. 视频接口
   ＊ 视频输入接口
   − 支持2个8bit接口或1个16bit接口
   − 每个8bit接口支持108/144MHz 4路D1/960H,时分复用输入，共支持8xD1/8x960H实时视频输入
   − 每个8bit接口支持144/148.5MHz 2路720p时分复用输入，共支持4x720p@30fps实时视频输入
   − 每个8bit接口支持148.5MHz双沿采样或297MHz单沿采样实现4路720p时分复用输入，共支持8x720p@30fps实时视频输入
   − 每个8bit接口支持148.5MHz BT.1120 Y/C间插模式输入，共支持2x1080p@30fps实时视频输入
   − 每个8bit接口支持通过148.5MHz双沿采样或297MHz单沿采样实现2路1080p时分复用输入，共支持4x1080p@30fps实时视频输入
   − 16bit接口支持148.5MHz BT.1120标准模式，支持1x1080p@60fps实时视频输入
   ＊ 视频输出接口
   − 支持1个HDMI 1.4b 高清输出接口，最大输出3840x2160@30fps
   − 支持1个VGA高清输出接口，最大输出1080p@60fps
   − 支持2个独立高清输出通道（DHD0、DHD1），可通过任意高清接口（HDMI、VGA）输出
   − DHD0支持16画面输出，最大输出3840x2160@30fps
   − DHD1支持16画面输出，最大输出1080P@60fps
   − 支持1个CVBS标清输出接口
   − 支持3个ARGB1555或ARGB8888的全屏GUI图形层，分别用于2路高清和1路标清
   − 支持2个硬件鼠标层，格式为ARGB1555、ARGB8888可配置，最大分辨率为256x256
9. 音频接口
   ＊ 3 个单向I2S/PCM 接口
   − 2个输入，支持16路复合输入
   − 1个输出，支持双声道输出
   − 支持16bit语音输入和输出
10. 网络接口
    ＊ 1 个千兆以太网接口
    ＊ − 支持RGMII、RMII、MII三种接口模式
    ＊ − 支持10/100Mbit/s半双工或全双工
    ＊ − 支持1000Mbit/s全双工
    ＊ − 支持TSO，降低CPU开销
11. 外围接口
    ＊ 支2 个SATA3.0 接口
    − 支持PM功能
    − 支持eSATA
    ＊ 2 个USB 2.0 HOST接口，支持Hub 功能
    ＊ 3 个UART接口，其中1 个支持4 线
    ＊ 1 个SPI 接口，支持2 个片选
    ＊ 支持 1 个IR 接口
    ＊ 支持 1 个I2C 接口
    ＊ 支持多个 GPIO 接口
12. 存储器接口
    ＊ 1 个16bit DDR3 SDRAM 控制器接口
    − 最高频率933MHz
    − 支持ODT功能
    − 最大容量支持1GB
    − 支持自动功耗控制
    ＊ SPI NOR/NAND Flash 接口
    − 1、2、4线 SPI NOR/NAND Flash
    − 2个片选，可分别接不同类型的Flash
    − 对于SPI NOR flash，每个片选最大容量支持64MB
    − 对于SPI NAND flash，每个片选支持的最大容量为512MB
    − 对于SPI NAND flash，支持2KB/4KB 页大小
    − 对于SPI NAND flash，支持8bit/1Kbyte ECC及24bit/1Kbyte ECC
    ＊ 内置 4KB BootROM和16KB SRAM
13. 独立供电RTC
    ＊ RTC 可通过电池独立供电
    ＊ 可选择从 SPI NOR flash、SPI Nand Flash 或 eMMC 启动
14. 多种启动模式可配置
    ＊ 支持从 BootROM 启动
    ＊ 支持从 SPI NOR flash 启动
    ＊ 支持从 SPI NAND flash 启动
15. SDK
    ＊ 提供基于 Linux-3.18的开发包
    ＊ 提供多种协议的音频编解码库
    ＊ 提供 H.265/H.264 的高性能PC解码库
16. 芯片物理规格
    ＊ 功耗
    − 2.0W典型功耗
    −支持多级功耗控制
    ＊ 工作电压
    −内核电压为0.9V
    − CPU电压为1.0V
    − IO电压为3.3V
    − DDR3 SDRAM接口电压为1.5V
    ＊ 封装
    − RoHS，TFBGA
    −管脚间距：0.65mm
    − 15mmx15mm封装大小
    ＊ 工作温度：0~70℃

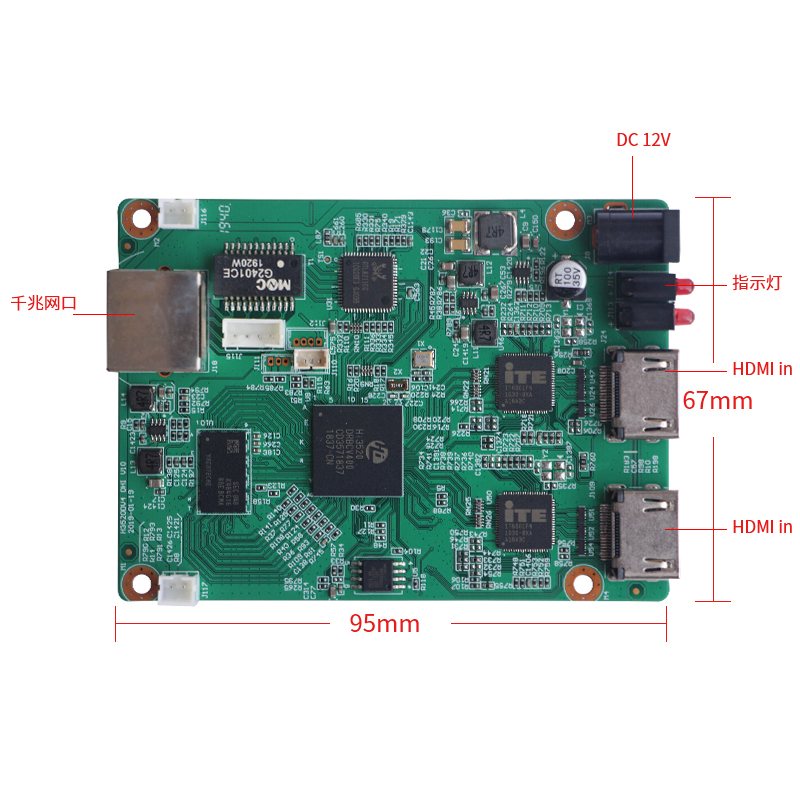

    二，核心板物理参数
    ＊ 尺寸：67*93mm
    ＊ 4Gb DDR3
    ＊ 128Mb Nor flash

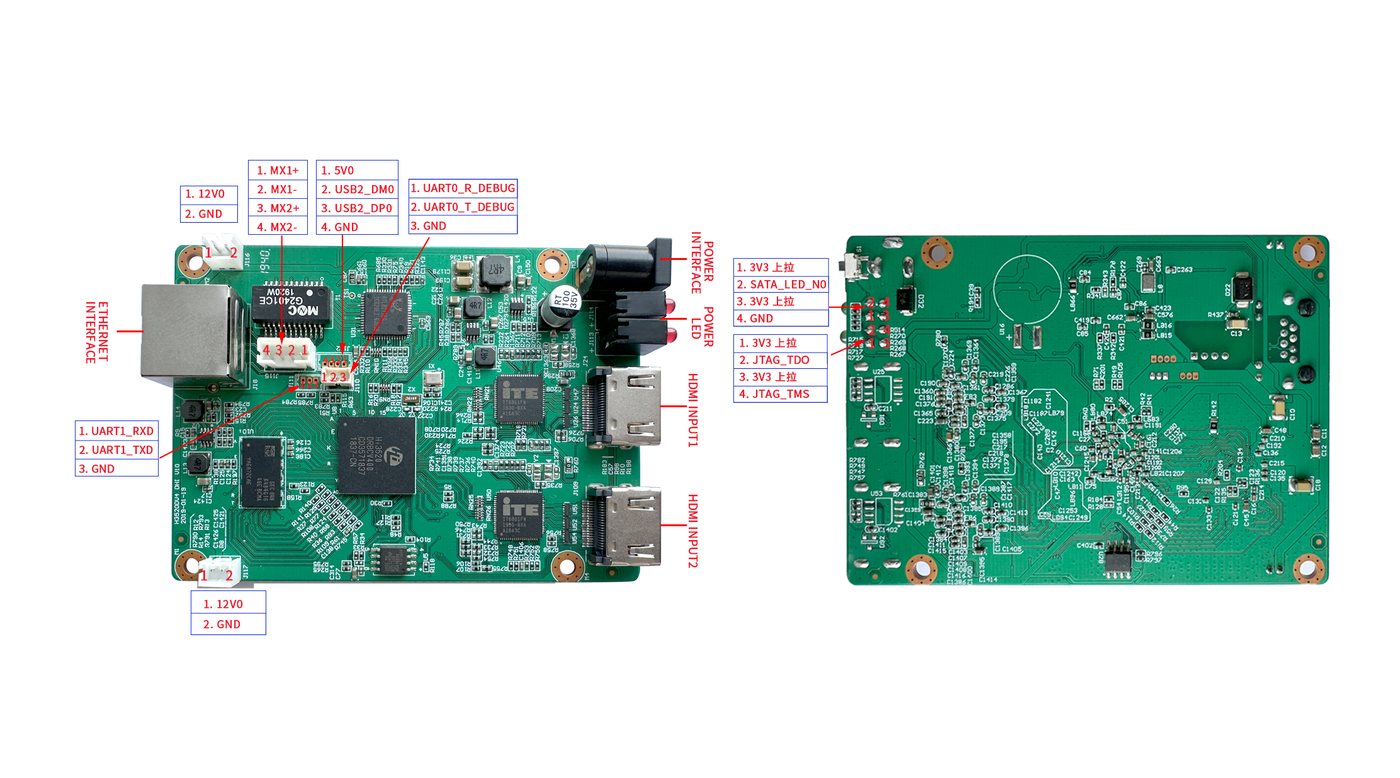

三、核心板预留接口及线路图

＊ DC 12V供电接口1
＊ 状态指示灯4
＊ HDMI输入接口2
＊ RJ45千兆网口接口1
＊ 调试串口（3pin）1
＊ TTL串口（3pin）1

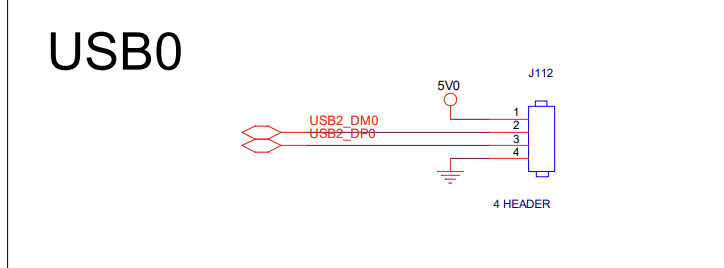

＊ 预留USB接口（4pin）*1
