海思Hi3403V100开发板

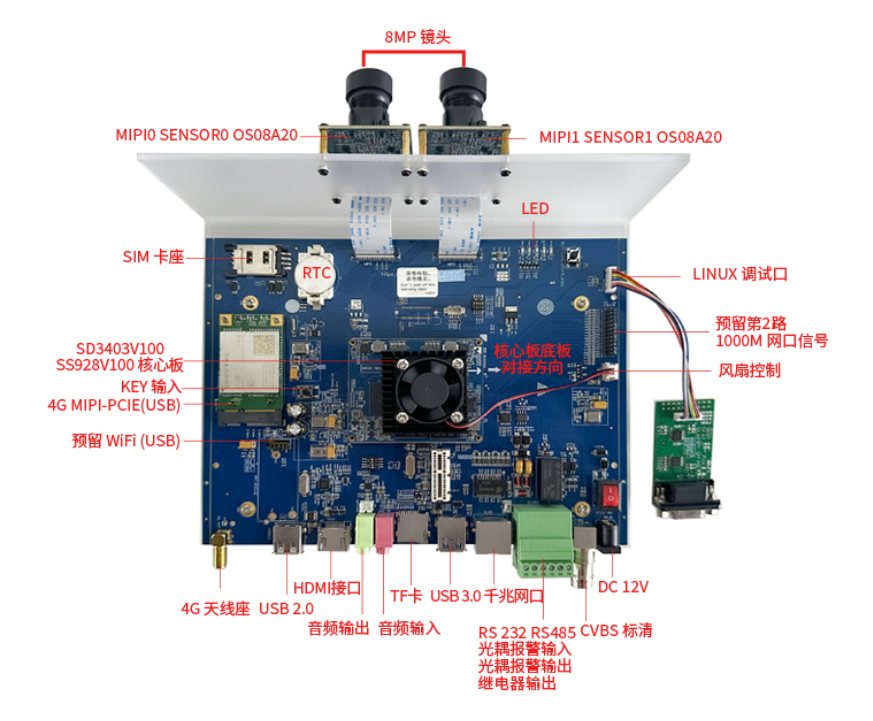

1、产品图片

2、芯片总体介绍

越影Hi3403V100，又称SS928V100，SD3403V100，或者叫21AP10，是一颗面向市场推出的专业超高清智能网络录像机SoC。
1.该芯片最高支持四路sensor输入，支持最高4K60的ISP图像处理能力，支持3F WDR、多级降噪、六轴防抖、硬件拼接等多种图像增强和处理算法，为用户提供了卓越的图像处理能力。
2.内置四核A55，提供高效且丰富和灵活的CPU资源，以满足客户计算和控制需求。集成单核MCU，以满足某些低延时要求较高场景。
3.集成了高效的图像分析工具推理单元，最高4ToPS INT8，并支持业界主流的图像分析工具框架以及常用的深度学习架构(Caffe,TensorFlow,ONNX等等)。并内置双核Vision DSP，以满足客户一些差异化的CV计算需求。
4.采用先进的12nm低功耗工艺和0.65pitch封装， 同时支持LPDDR4/LRDDR4x/DDR4颗粒，满足客户应用的产品小型化设计和快速量产。配套提供稳定、易用的SDK设计，能够支撑客户快速产品量产。

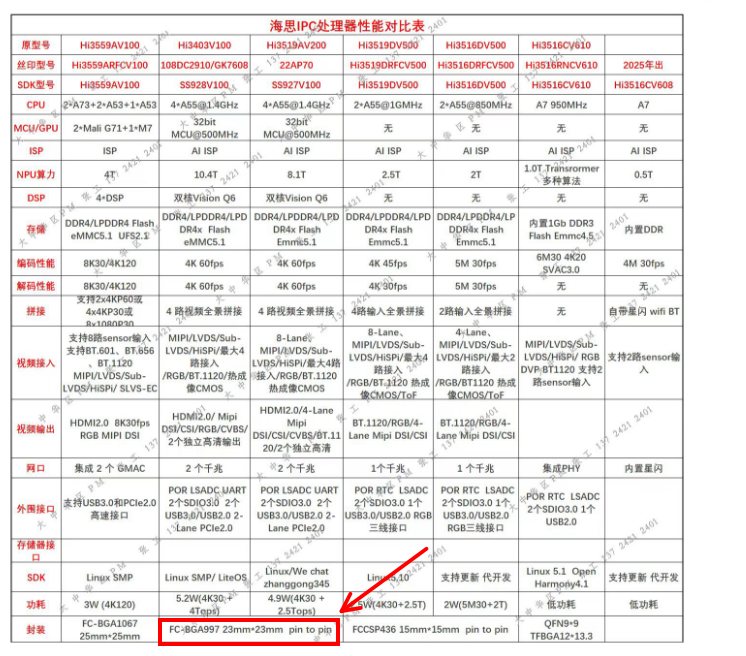

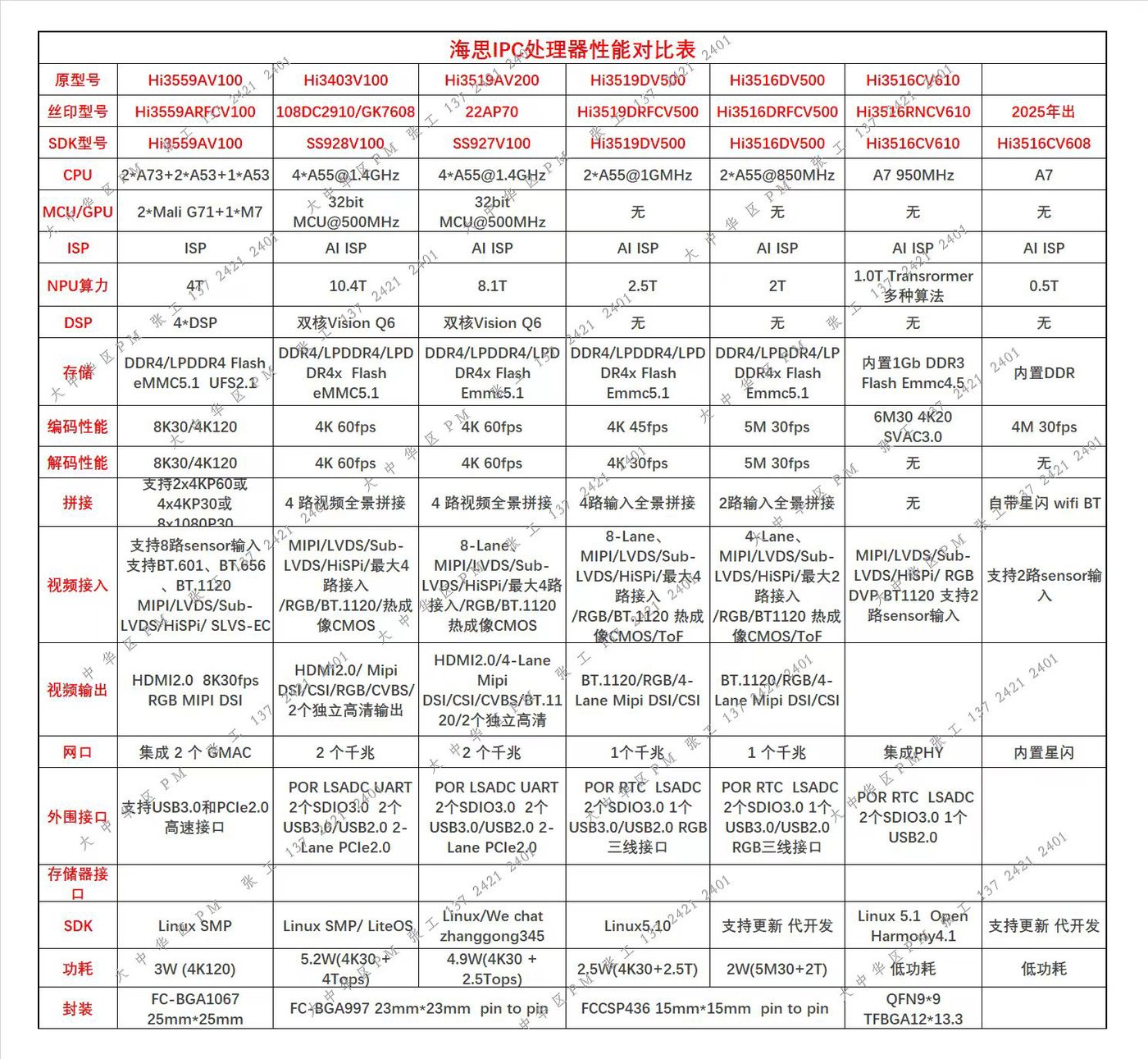

3、芯片主要特点

处理器内核
★四核ARM Cortex A55@1.4GHz
-32KB-Cache，32KB D-Cache /512KBL3 cache
支持Neon加速，集成FPU处理单元
★内置 32bit MCU@500MHz
-32KB-Cache，32KB D-Cache /64KB TCM

智能视频分析
★图像分析工具加速引擎，理论高达(4.8T+5.6T=10.4Tops@INT8)运算能力!
其中NNN(dite核x1)支持4.8Tops@INT8，同时支持INT4/FP16
另外SVP_NNN(dpico核x1)支持5.6TopS@INT8
支持完整的API和工具链，易于客户开发
★双核 Vision Q6 DSP(工具软件没有授权客户无法使用，正版DSP软件开发工具比较贵!)
32K-Cache /32KD-Cache/32K IRAM/320K DRAM
★内置智能计算加速引擎(IVE等等)
★内置双目深度加速单元
★内置矩阵计算加速单元

视频编解码
★H.264 BP/MP/HP
★H.265 Main Profile
★H.264/H.265 编解码最大分辨率为 8192x8192
★H.264/H.265 编码支持 I/P 帧
★H.264/H.265 多码流编码能力:
3840x2160@60fps+1280x720@30fps
-7680x4320@15fps
★H.264/H.265/MPEG-4 多码流解码能力:
-3840x2160@60fps+1920x1080@60fps
★支持最多8个区域的编码前 0SD 叠加
★支持CBR/VBR/AVBR/FIXQP/QPMAP等多种码率控制模式
★输出码率最大值 100Mbps
★支持8个感兴趣区域(R0I)编码
★支持 JPEG Baseline 编解码
★JPEG 编解码最大分辨率16384x16384
★JPEG 最大性能
编码:3840x2160@60fps(YUV420)
解码:3840x2160@75fps(YUV420)

视频输入接口
★支持 8-Lane image sensor 串行输入，支持MIPI/LVDS/Sub-LVDS/HiSPi 多种接口
★支持 2x4-Lane或 4x2-Lane 等多种组合，最高支持4路sensor 串行输入
★最大分辨率8192x8192
★支持 8/10/12/14BitRGBBayer Dc 时序视频输入，时钟频率最高150MHz
★支持 BT.601、BT.656、BT.1120 视频输入接口
★支持主流CMOS 电平热成像传感器

数字图像处理(ISP)
★ISP 支持分时复用处理多路sensor 输入视频
★支持3A(AE/AWB/AF)功能、3A 的控制用户可调节
★支持去固定模式噪声(FPN)
★支持坏点校正、 镜头阴影校正
★最高支持三帧 WDR及Advanced Local Tone Mapping
★支持多级 3D 去噪、图像边缘增强、 去雾、动态对比度增强等处理功能
★支持 3D-LUT 色彩调节
★支持镜头畸变校正，支持鱼眼矫正
★支持 6-DoF数字防抖及 Rolling-Shutter 校正
★支持图像 Mirror、Flip、90 度/270 度旋转
★提供PC端ISP 调节工具

视频与图形处理
★支持图形和图像 1/15.5~ 16x缩放功能
★支持多达 4路视频全景拼接
输入2路3840x2160，输出4320x3840，即能同时采集2路4K@30帧!
-输入4路2688x1520，输出6080x2688，即能同时采集4路4M@30帧!
★支持视频层、 图形层叠加
★支持色彩空间转换

视频输出
★支持 HDMI2.0 接口输出
★支持4-Lane Mipi DSI/CSI接口输出，最高2.5Gbps/lane
★内置模拟标清 CVBS 输出
★支持 8/16/24 bitRGB、BT.656、BT.1120 等数字接口
★同时支持2个独立高清视频输出
支持任意两种接口非同源输出
其中一路可支持PIP(Piture In Piture)
★最大输出能力 3840x2160@60fps +1920x1080@60fps

音频接口与处理
★内置 Audio codec，支持 16bit 语音输入和输出
★支持12S 接口
-支持多声道时分复用传输模式(TDM)
★支持 HDMIAudio 输出
★通过软件实现多协议语音编解码
★支持音频3A(AEC/ANR/ALC)处理
★支持 G.711/G.726/AAC/等音频编码格式

安全隔离与引擎
★支持安全启动
★支持基于 TrustZone 的 REE/TEE 硬件隔离方案
★硬件实现 AES 对称加密算法
★硬件实现 RSA2048/3072/4096名校验算法
★硬件实现基于HASH的SHA/256/384/512、HMAC SHA256/384/512算
★硬件实现随机数发生器
★集成30Kbit  0TP 存储空间供客户使用

网络接口
★2个千兆以太网接口
支持RGMII、RMIl两种接口模式
支持TS0、 UF0、 COE等加速单元
支持Jumbo Frame

外围接口
★支持上电复位(POR)和外部输入复位
★集成 4 通道 LSADC
★多个 UART、 12C、SPI、GP10 接口
★2个SD103.0接口
-SDI00支持SDXC卡，最大容量2TB
-SDI01支持对接wifi模组
★2个USB3.0/USB2.0接口
-USB0 仅Host接口
-USB1 Host/Device可切换
★2-Lane PCle2.0 高速接口
支持RC/EP模式
可配置为2-Lane PCle2.0
可配置为1-Lane PCle2.0+USB3.0

外部存储器接口
★DDR4/LPDDR4/LPDDR4x接口
支持4 x16bit DDR4
支持2x32bit LPDDR4/LPDDR4x
DDR4最高速率3200Mbps
LPDDR4/LPDDR4x最高速率3733Mbps
最大容量8GB
★SPI Nor/SPl Nand Flash 接口
支持1、2、 4线模式
SPI Nor Flash支持3Byte、4Byte 地址模式
★NAND Flash 接口
支持SLC、MLC异步接口器件
支持2/4/8/16KB页大小
支持8/16/24/28/40/64bit ECC(以1KB为单位)
★eMMC5.1 接口，最大容量2TB
★可选择从eMMC、SPI Nor/SPI Nand Flash、NAND Flash或PCle从片启动

SDK
★Arm CPU 支持 Linux SMP
★DSP/MCU 支持 Lite0S

芯片物理规格
★功耗
-典型功耗(4K@60帧+ 4Tops):6.3W左右;最高110°结温场景:最大达到7.1W，功耗比较大。
功耗控制：一些场景用不上DSP和MCU核功耗还可以降低，芯片散热做好，不让芯片工作在最高结温，最小系统功耗可以控制在6W内
★工作电压
内核电压为0.8V
10电压为1.8/3.3V
DDR4/LPDDR4/LPDDR4x接口电压分别为1.2/1.1/0.6V
★封装形式
RoHS，FC-BGA 23mmx23mm封装
管脚间距: 0.65mm

4、应用领域

1.高端视频监控
2.高端视频分析产品
3.高端智能交通相机
4.高端工业相机
5.低照度高端相机
6.工业无人机
7.边缘服务器
8.高端运动相机
9.双屏异显产品

5、核心板介绍

序号 资源 描述
1.主芯片SS928V100(SD3403V100)
2.内存LPDDR4X 8G BYTES(3733MHz-2片组合64BIT总线!)
3.EMMC  FLASH 32G BYTES(可选8G BYTES)
4.网口PHY 10M/100M/1000M自适应双口PHY
5.集成核心电源电压及时序，简化底板电源，方便客户设计底板
6.复位系统，支持看门狗硬件复位
7.预留硬件加密芯片，方便有软件加密需求的客户
8.预留SPI NAND FLASH 预留功能需要定制
9.尺寸 65mm 52mm 10mm(不含散热片情况下)
10.核心板和底板间距 5mm
11.工作温度 建议-30°-----60°(带大散热片，更高温度需要风扇)
12.功耗：典型场景:<6W，最大场景:<7.5W
13.进口高端BTB座子 保证核心板和底板紧密稳固连接
14.BTB信号定义
J1座子 J1座子信号
15.4-LANE MIPI DSI/CSI输出 支持，用在视频输出，独立的信号和下面的HDMI分开
16.第2路SP12接口 支持
17.标清模拟CVBS 支持，可以直接接老式TV电视机和标清监控器
18.1路左右声道音频输出 支持
19.1路左右声道音频输入 支持
20. UART1接口 支持，和第2路网口控制信号复用
21.4个P-IRIS-CONTROL信号 支持，也可以用作GPI0
22.1路SD卡(TF卡)支持，使用SD100口
23.第1路网口 支持，直接接网口变压器
24.第2路网口PHY信号 支持，需要对接网口PHY芯片，和SDI01口复用，也可以接WIFI模组
25.1路USB2.0 支持，只有HOST模式
26.1路USB3.0支持，HOST和DEVICE模式都支持
27.1路PCle2.0 支持
28.1路TF卡烧写模式选择支持，即UPDATE-MODE-N，和GPI00-0复用
序号 资源 描述
J2座子 J2座子信号
29.DC 3.3V 支持底板给核心板3.3V供电
30. DC 5V 支持底板给核心板5V供电
31.HDMI视频输出 支持，独立HDMI2.0视频输出接口
32. JTAG信号 支持，可以复用成GPI0
33. UART5接口 支持
34. UART4接口 支持
35.IR-CUT控制接口支持，可以复用成GPI0
36.UARTO 支持，用于软件LINUX开发调试
37. 12C0 支持
38.12C2 支持，和MIPI0接口配合使用
39.12C3支持，12C2和I2C3还可以复用SPI0接口
40. MIPI0 视频输入 支持，4-LANE模式，也可拆分2个2-LANE模式
41. MIPI1 视频输入 支持，4-LANE模式，MIPI1和SP11接口还可以配置BT1120输入或者BT656输入，或者接热成像SENSOR
42.12C4 支持，和MIPI1接口配合使用
43.12C5 支持，12C4和12C5还可以复用SPI1接口
44.独立GP10 支持，为数不多，因为和其他接口复用
45.PWM 支持，和其他GPI0信号复用

6、底板介绍

1.采用2个进口高端0.8mm间距100PIN BTB座子对接核心板;
2.DC 12V-2A电源输入;
3.支持1路10M/100M/1000M网口:
4.支持第2路网口信号预留座子;
5.支持2路MPI4-LANF视频输入，最大可以支持2路800万@30帧同时采集，或者最大可以支持4路400万@30帧同时采集，或者1路4K(3840X2160@30帧)+1080P组合同时采集；
6.其中第2路MIP11口和SP11口可以复用配置成BT1120/BT656数字视频输入;
7.支持RTC电路;
8.支持1路音频输入;
9.支持1路音频输出;
10、支持1路功放音频输出，接喇叭;
11.支持1路光耦输入电路;
12.支持1路光耦输出电路;
13.支持1路继电器输出电路;
14.支持1路TF卡电路;
15.支持1路RS232电路;
16.支持1路RS485电路;
17.支持1路USB2.0 HOST，通过USBHUB可以扩展4路USB2.0HOST:
18.支持4G电路，软件默认支持移远EC20 4G模块;
19.支持1路USB3.0 HOST接口;
20.支持1路HDMI-V2.0输出;
21.支持1路CVBS输出(标清模拟输出接老式电视机);
22支持多路12C接口;
23.支持1路SPI接口;
24.支持1路风扇控制电路;
25.支持其他PWM和GPI0电路;
26.支持1路LINUX开发调试接口(配套送串口小板对接UART0);
27.支持1路PCle2.0接口(预留电路未测试);
28支持1路WIFI接口(使用USB信号);

7、SNESOR板介绍

配备有突破性Nvxel近红外(NIR)技术的0S08A20,Nvxel技术在保持高调制函数转换的同时，在850nm和940nm波段表现出显著的量子效率(QE)提升，使得0S08A20与传统技术相比能够监测更大的面积。不需要外部照明光源不仅降低了功耗，还为隐蔽监视提高了安全性。0S08A20还是一款彩色CMOS图像传感器，采用了背照式PureCel像素结构，可在白天捕捉清晰、细腻的彩色图像。 0S08A20支持高达3840x2160(16:9宽高比)的图像尺寸，能够以每秒60帧拍摄高分辨率视频。为提高传感器灵敏度，它采用了2x2微米像素尺寸和1/2英寸光学格式。
★★★声明:本公司目前随开发板配送的2个0V 0S08A20镜头板的软件是使用官方默认的ISP参数和驱动，WDR(HDR)没打开，实际效果估计需要优化，如果打开HDR，则场景整体偏暖，黑色物体有点发红，请谅解。
