海思hi3518ev300+imx307开发板
| 3518ev300+imx307开发板 | |
|---|---|
| 型号 | XSWTVR-1CE18EV300307/EX |
| CPU | HI3518EV300 |
| 视频编码 | 支持H.265/H.264编码/解码，最大分辨率1920*1080@60fps |
| sensor | IMX307 低照度cmos传感器 |
| 智能分析 | 1TOPS算力，可做人脸识别，电单车识别，行人识别等等 |
| 音频输入 | 采样率：8K/12K/16K/24K/32K/44.1K/48K |
| 音频输出 | 支持 |
| 存储器 | SPI nor 128Mbit flash |
| 内存 | 1GB |
| USB | USB 2.0 |
| 网络 | RJ45 10/100M |
| 运行温度 | 0到70℃ |
| 寿命 | 连续运行寿命大于 2 年以上 |
一、产品图片
二、CPU参数
描述
Hi3518EV300 作为新一代消费类 Camera SOC，集成新一代 ISP 以及业界最新的 H265 视频压缩编码器，在低码率、高画质等方面领先业界，同时人形检测，支持人脸和异常声音检测等智能应用；采用先进低功耗工艺和低功耗架构设计，使得 Hi3518EV300 在低功耗上引领行业水平。集成 POR、RTC、Audio Codec，为客户极大的降低了 ebom 成本。
• 集成新一代 ISP
• 低码率、低时延、低功耗，支持快启电池方案
• 支持人形人脸和异常声音检测
特性
处理器内核
支持 4x4 Pattern RGB-IR sensor
3A（AE/AWB/AF），支持第三方 3A 算法
固定模式噪声消除、坏点校正
镜头阴影校正、镜头畸变校正、紫边校正
方向自适应 demosaic
gamma 校正、动态对比度增强、色彩管理和 增强
区域自适应去雾
多级降噪（BayerNR、3DNR）以及锐化增强
Local Tone mapping
Sensor Built-in WDR
2F-WDR 帧模式
数字防抖
支持智能 ISP 调节，提供 PC 端 ISP tuning tools

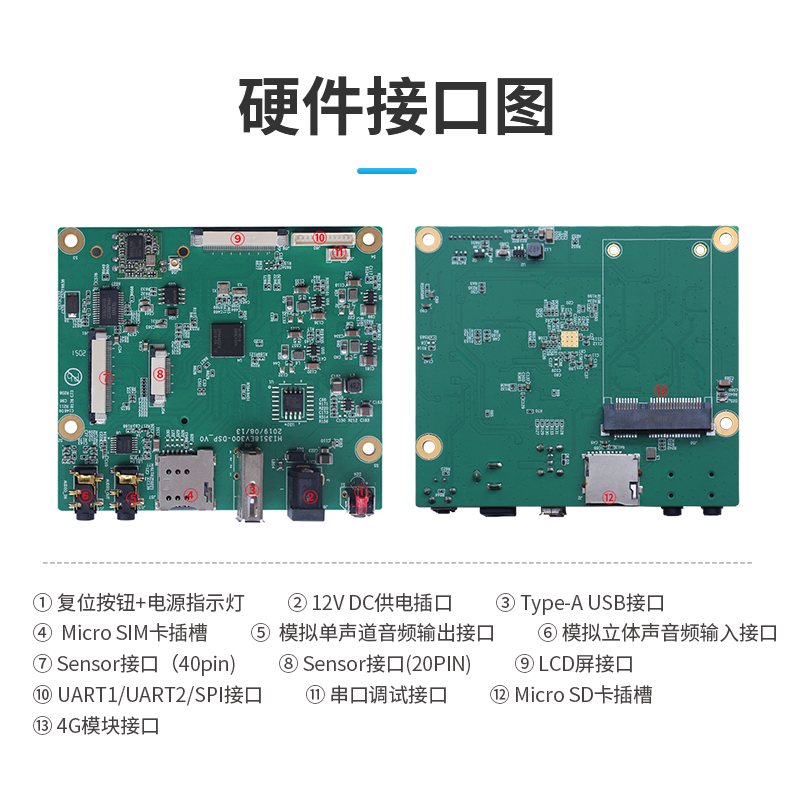

三、硬件接口图
(1) power enable
(2) power in
(3) USB
(4) MICRO SIM PUSH
(5) SGM8903 OUTL
(6) AUDIO IN
(7) LENS
(8) SENSOR0
(9) LENS
(10) UART1/UART2/SPI1
(11) UART0
(12) micro SD card
(13) 3G Module
四、设备常见问题解答
| 问题 | 答案 |
|---|---|
| 1、这个3518eV300是什么封装的？ | qfn的 |
| 2、板子最多可以接几路摄像头？ | 1路 |
| 3、支持WiFi吗？ | 不支持，有usb接口可以扩展 |
| 4、有原理图跟pcb吗？ | 原理图和PCB需要另外付费，原理图 800 pcb（cadence源文件） 1200， 有BOM表 |
| 5、摄像头支持全彩吗？ | 支持的 |
| 6、有以太网口吗？ | 有的 |
| 7、这个sensor是挂在mipi上的吗？能不能挂imx462？ | 是的，462要定制sensor |
| 8、3518这款最高能上多少像素的镜头？1000万能上吗？ | 一般200W，不能上1000万，ISP有限制 |
| 9、板子能接网线吗？虚拟机密码是多少？ | 可以接网线，虚拟机密码123456 |
| 10、调试串口，接的是串口几？ | uart0 |
| 11、怎么配置uboot，内核，下载根系统，这个方法你们有提供的吧？ | SDK里面有提供的 |
| 12、有提供指导如何搭建linux环境吗？ | 我们有提供搭建好linux环境的虚拟机 |
| 13、DVP接口有没有引出？ | 没有呢 |
| 14、Hi3518EV300算力能达到多少tops？ | Hi3518EV300没有算力 |
| 15、这个开发板能接显示屏吗，支持什么显示屏接口？支持几寸屏？ | 支持mipi屏幕，7寸的 |
| 16、imx307与主板接口是？ | mipi接口 |
| 17、有liteos的sdk提供吗？ | 有的，但是不提供技术支持，只提供Linux的技术支持 |
| 18、带基于陀螺仪的数字防抖吗？ | 没有的 |
| 19、提供海思PQTools工具软件吗？ | 提供的 |
| 20、内存和DDR是多大？ | spi nor 是16MByte,ddr 是64MByte |
| 21、功耗多少？ | 2W以内 |
| 22、这个能接LCD吗？ | 可以接，但是配套的屏幕我们没有卖的 |
| 23、为什么SDK资料显示是3516ev200的？ | hisi的sdk里面是整合的 |
| 24、支持鸿蒙吗？ | 支持liteos,liteos是鸿蒙的一个子集,提供liteos的sdk，但是不提供liteos技术支持，只提供Linux的技术支持 |
| 25、板子上的sd卡槽，是3518的sdio接口引出的吗？ | 是的 |
| 26、USB口是HOST还是device的 ？ | host |
| 27、这个板子ADD跟i2c没引出来吗？ | sensor接口上有i2c (其它板子上没有，只有hi3518ev300上有） |
