海思HI3521DV100双路HDMI+CVBS+SDI板

产品介绍

板卡尺寸145*122mm

CPU参数

HI3521DV100
描述
• Quad-core ARM Cortex A17 @1.4 GHz;
• Integrated Mali-T720 GPU;
• 4x4K@30 fps H.265/H.264 decoding+2x1080p@30 fps H.264 encoding;
• HDMI 2.0+BT1120+VGA+CVBS outputs,HDMI support up to 3840 x 2160@60 fps;
• 2xGMAC ports,2xSATA 3.0+1xPCIe 2.0/SATA 3.0 interface,2xUSB 2.0+1xUSB 3.0;

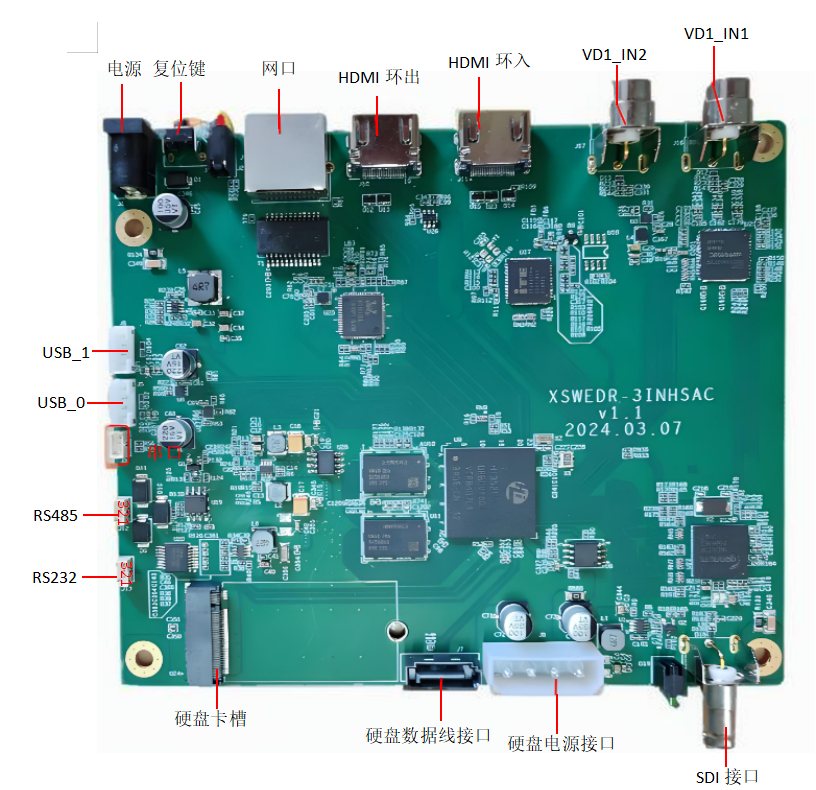

接口电路

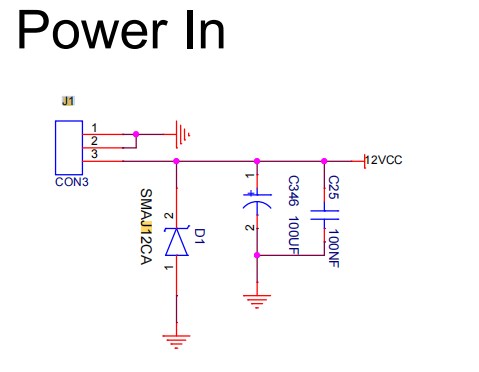

电源

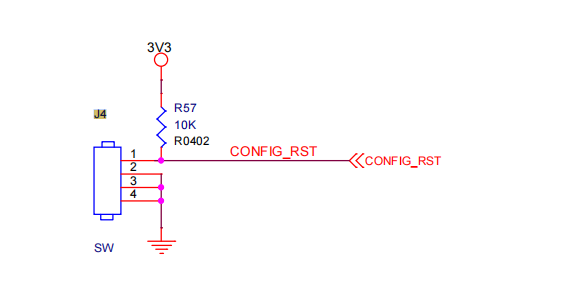

复位键

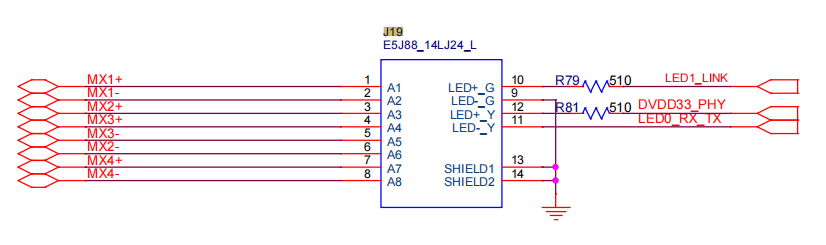

网口

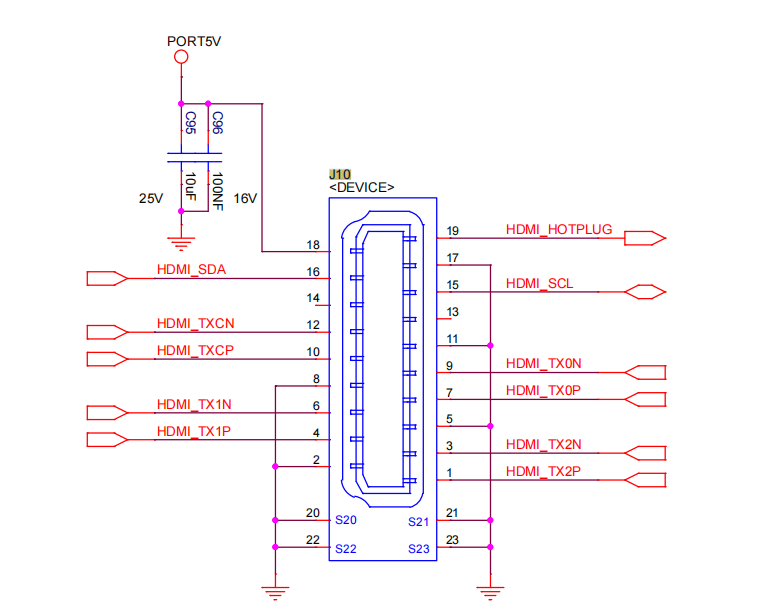

HDMI环出

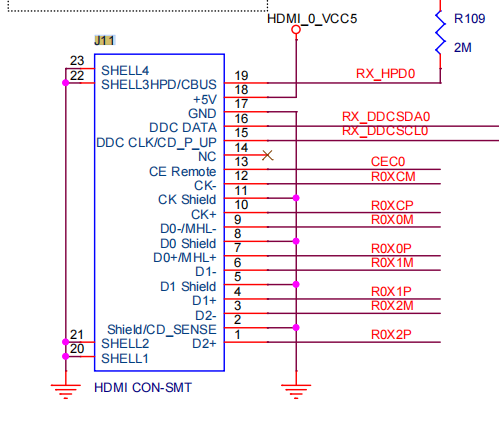

HDMI环入

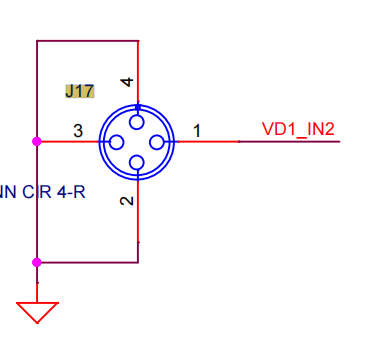

VD1_IN2

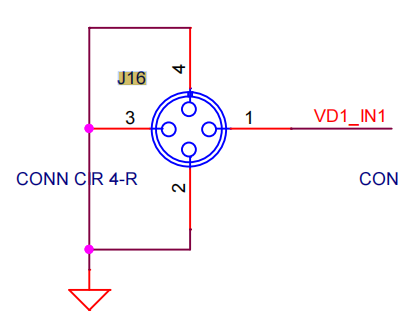

VD1_IN1

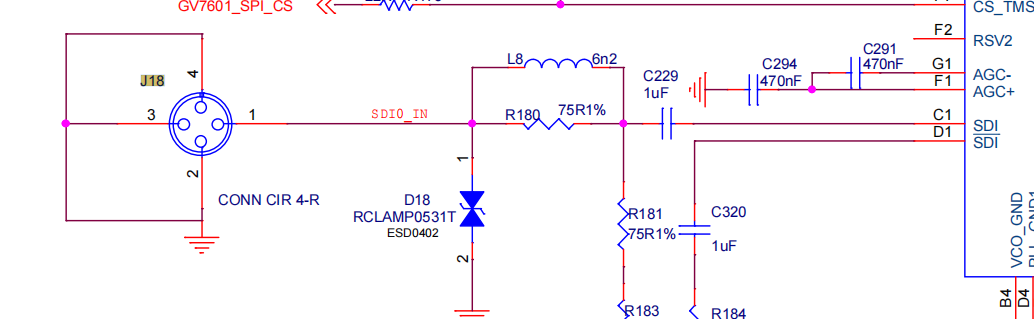

SDI_IN

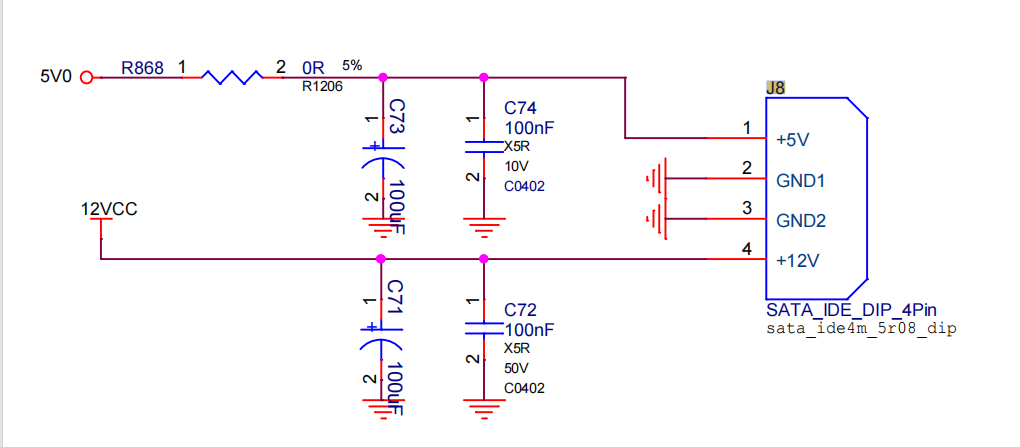

硬盘电源接口

硬盘数据线接口

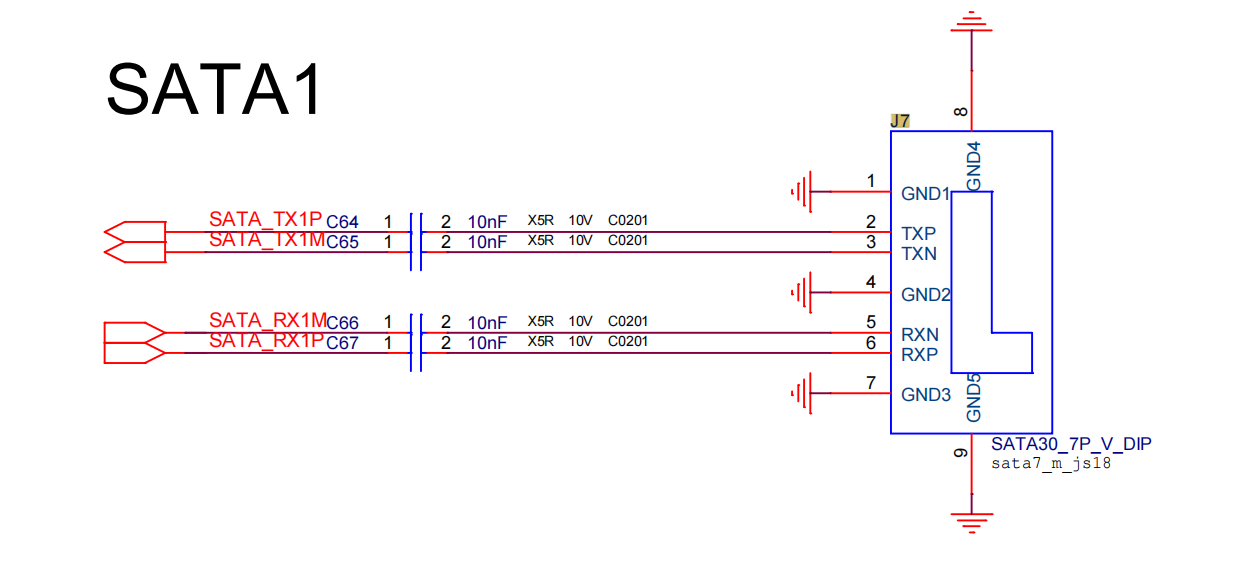

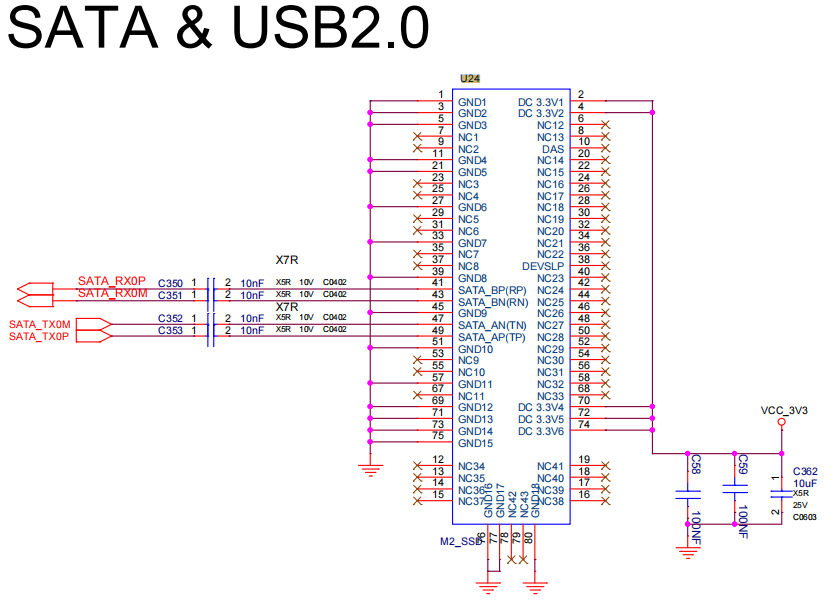

硬盘接口

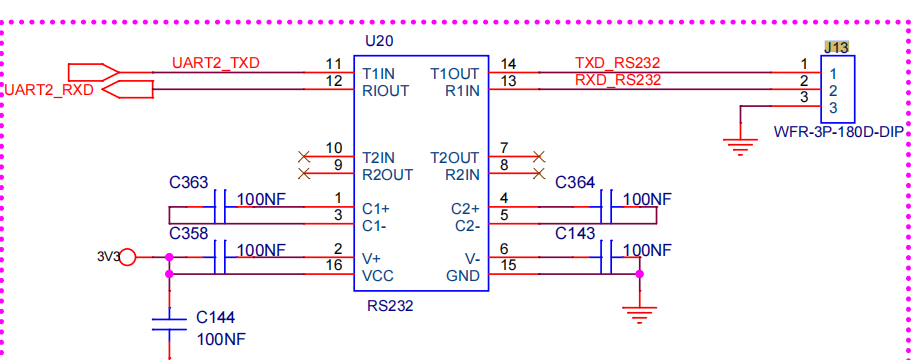

RS232

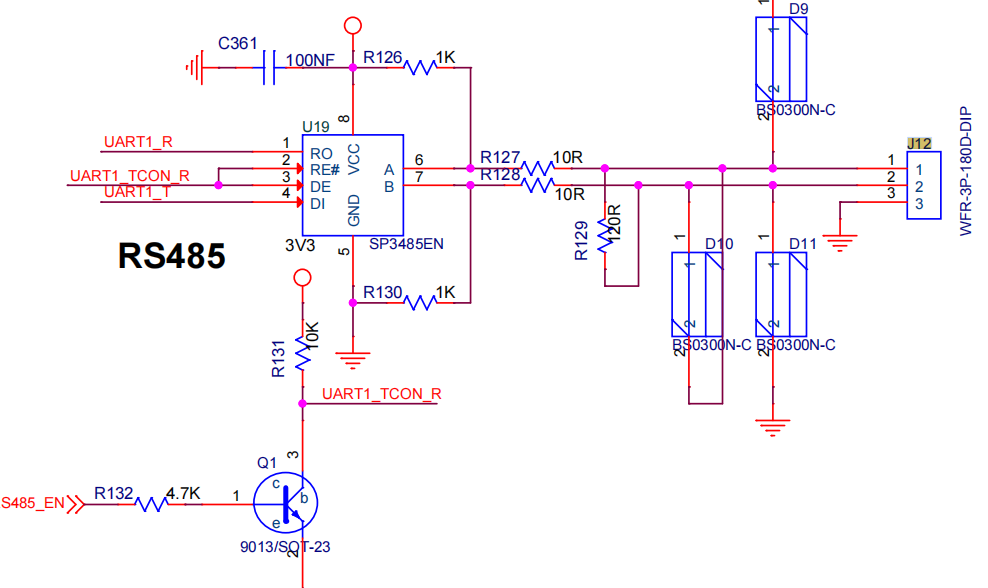

RS485

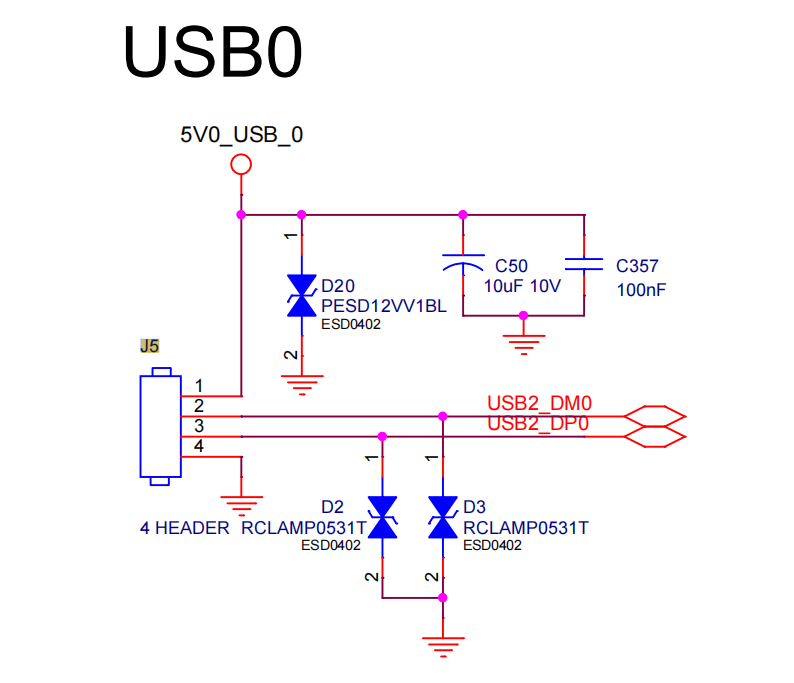

USB_0

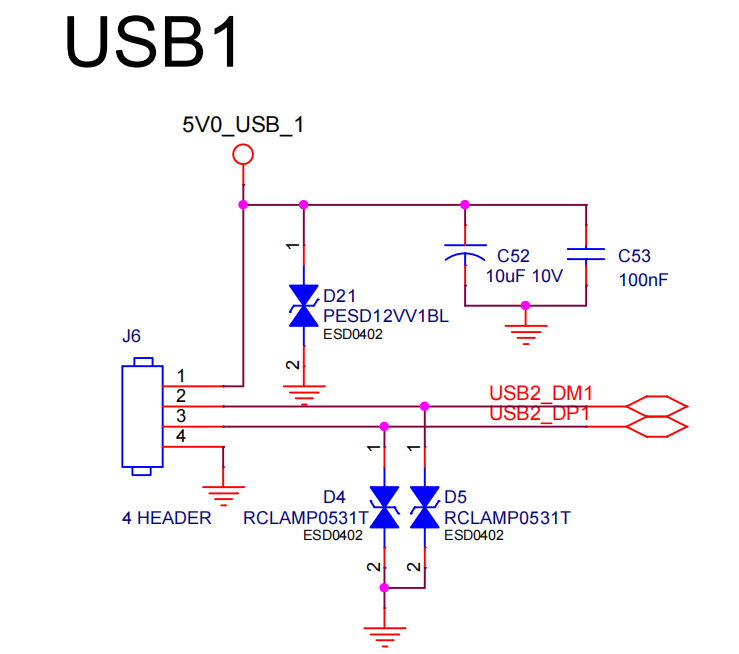

USB_1
