推流器/流媒体服务器/摄像头V2说明书

[TOC]

本说明书适用于我司推流器、流媒体服务器、以及摄像头设备
注意：由于本说明书为通用版本，说明书上的截图和具体设备实际页面会有不同，具体请以设备页面为准

目录

1 包装清单
2 产品应用
3 设备介绍
4 局域网快速播放地址
5 首次使用
6 登录界面
7 状态总览
8、通道设置
9、视频源搜索
10、GB28181平台
11、 推流列表（仅S40以上流媒体服务器类型产品支持本功能，普通推流器及摄像头不支持此功能）
12、云台控制
13、分屏直播
14、录像回放
15、点播管理
16、系统配置
17、RTSP推流（仅S40以上流媒体服务器设备支持）
18、用户中心（仅S40以上流媒体服务器设备支持）
19、设备常见问题
20、远程播放视频
21、远程管理局域网设备
22、关于4G状态和WiFi状态ip地址说明
23、htts地址播放
24、商品退回换货说明

1、 包装清单

设备x1 电源X1 说明书X1(注：所有产品仅提供电子版说明书)

2、产品应用

1、多平台直播推流 2、网络监控视频统一管理 3、网络视频协议互转 4、GB-28181公安网 5、ONVIF设备搜索管理 6、PTZ摄像头集中管理 7、幼儿园视频直播 8、局域网视频直播 9、明厨亮灶、工地直播等等

3、 设备介绍

本设备是我司开发生产的RTSP/RTMP/HTTP-FLV/UDP-TS/HLS多协议互转推流设备，可应用于RTSP转RTMP推流，是一款多功能，多场景的视频推流设备。
输入与输出视频格式支持：RTSP/RTMP/RTP/HTTP-FLV/UDP-TS/HLS

4、首次使用

使用设备搜索助手搜索修改设备IP，注意电脑和设备要在同一个交换机/路由器下面。如果搜索不到可以勾选设备搜索助手上的强制搜索。
设备搜索助手下载地址：http://www.xstrive.com/download/

5、登录界面

本设备采用web管理界面进行配置，支持PC、平板、手机等终端对设备进行管理和设置，PC端建议使用使用Google浏览器对设备进行管理。

可使用上述本公司专用设备搜索助手软件更改设备IP后（修改说明参见设备搜索助手说明书）
使用Google浏览器输入设备IP地址，进入设备管理登录界面，如下图1：

6、局域网快速播放地址：

通道1 http://192.168.0.15/open/live-play/?a=1
通道2 http://192.168.0.15/open/live-play/?a=2
通道3 http://192.168.0.15/open/live-play/?a=3
...ip需要改成您自己的设备ip，a=1代表通道1，a=2代表通道2，依次类推

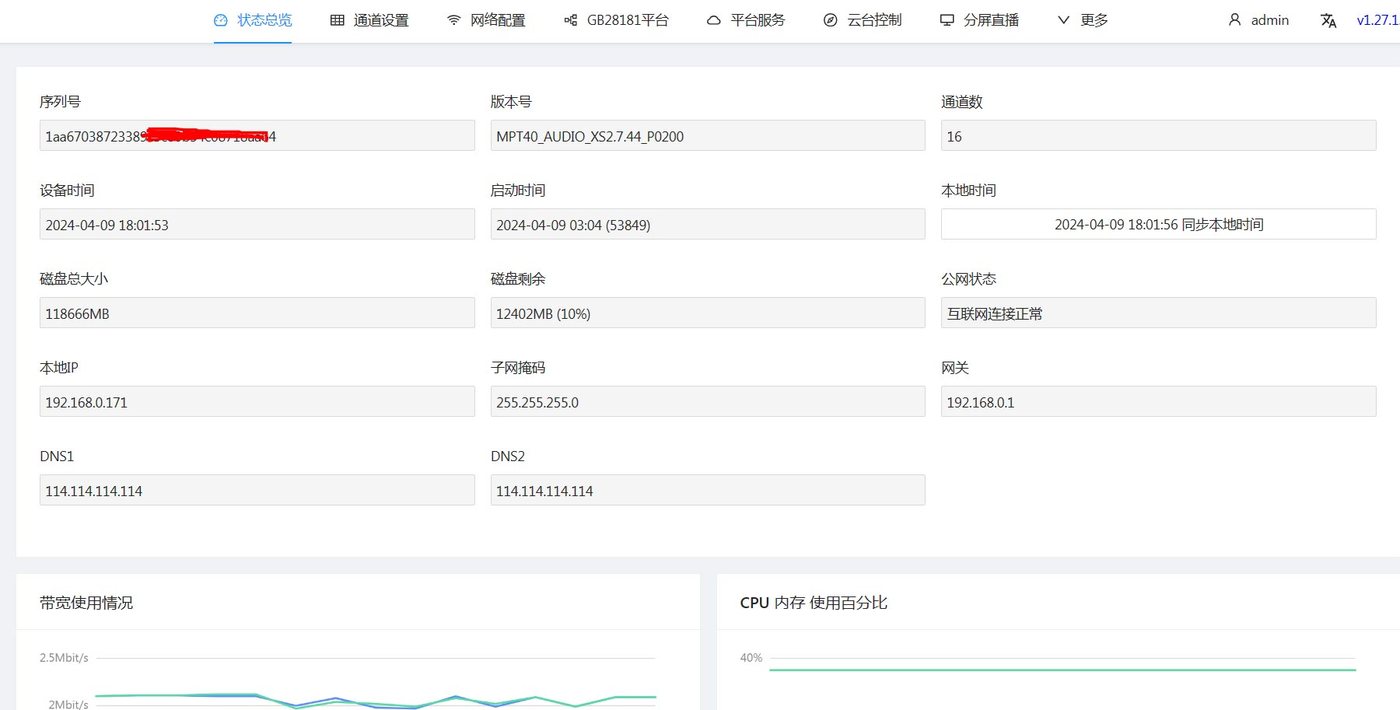

7、 状态总览

 设备配置界面分为上下两个窗口，上侧为功能设置窗口 ，下半部分为功能内容窗口，如下图2：

图2
状态总览：用于显示设备运行状态、包括设备的序列号、软件版本号、运行时间、中英文切换、磁盘空间（注：推流器自身不带存储空间，需加装SD卡或者硬盘存储）、设备本地IP、CPU和内存占用率以及网络信息等
在点击同步电脑时间按钮，可设置设备的时间为当前访问电脑的时间，设备时间无法手动设置。

注：rtsp流量不要超过硬件的最大能力！！！

CPU占用率不能高于90%

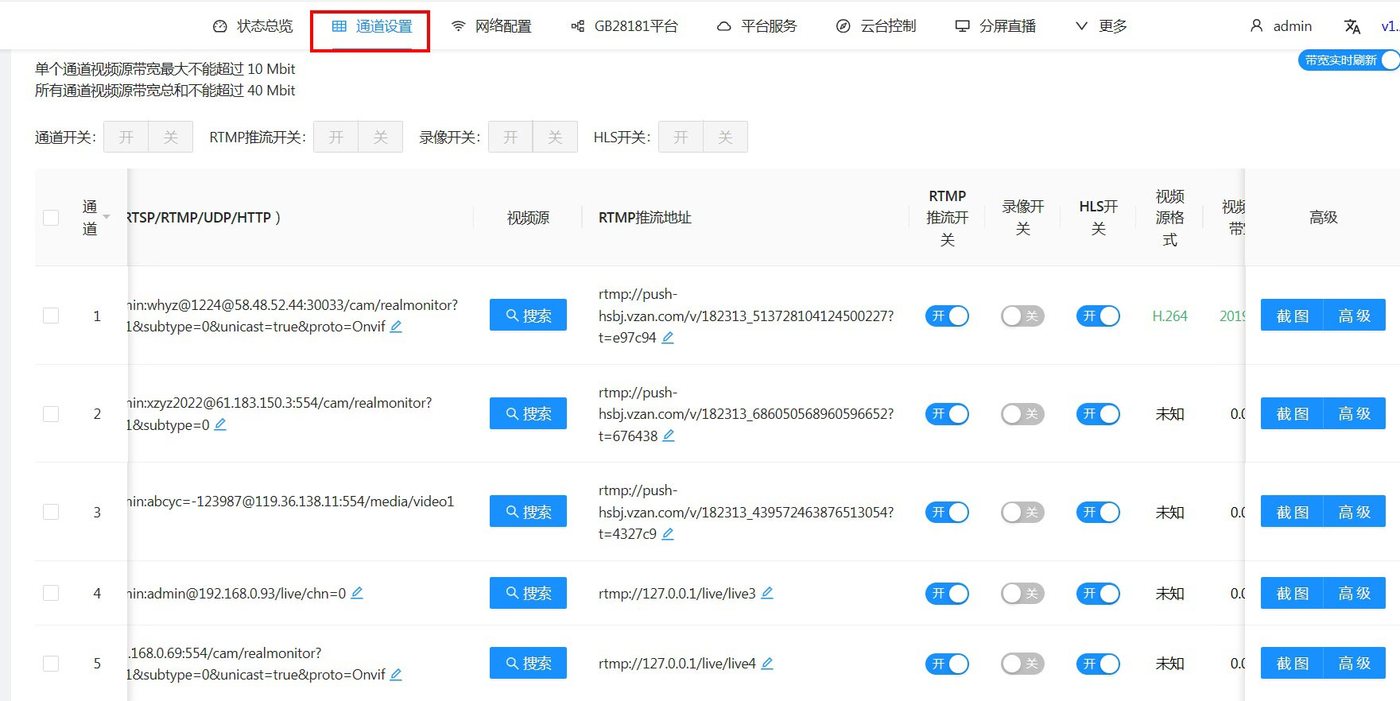

8、 通道设置

 通道设置页面用于设置各个通道的RTSP视频源地址、以及推流地址、录像开关、HLS开关、截图按钮
 提供onvif搜索按钮、通道画面预览、以及拉流带宽和推流带宽的显示、高级设置等功能，如下图3：

图3

8、1 通道开关

用于控制对应通道拉流的开启和关闭，关闭后一切拉流和推流功能都会被禁用。同时选中多个通道可以在上面的总通道开关快速设置一键开启或者关闭

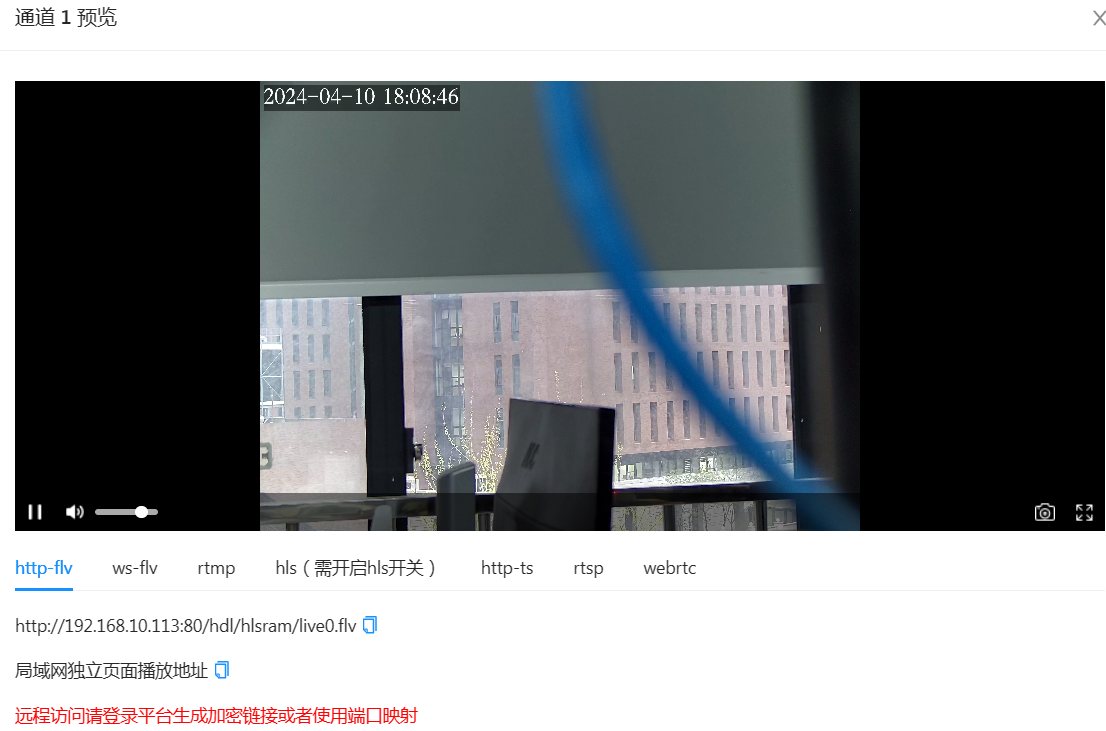

8、2 通道预览

用于预览已添加的RTSP视频源，方便查看添加的视频是否为所需要的视频源地址。视频预览画面下方会有各种视频格式地址，如下图4：

图4

8、3 视频源

用于设置视频源的流地址。对于大多数支持ONVIF协议的摄像头，可点击后方的搜索按钮进行搜索（摄像头需要与设备在同一网段局域网）。RTMP/UDP/HTTP等视频地址需要手动输入。
如果onvif搜索发现发现不了设备，请去摄像头后台检查摄像头是否开启了onvif协议或者检查摄像头与设备是否在同一局域网；推流器常见问题可见：本站文档中心
关于常见网络摄像头品牌的rtsp地址，可以参考：docs.html

8、4 视频源搜索

8.4.1 搜索按钮

!!!注意摄像头不可以开启smartH264 或者smartH265

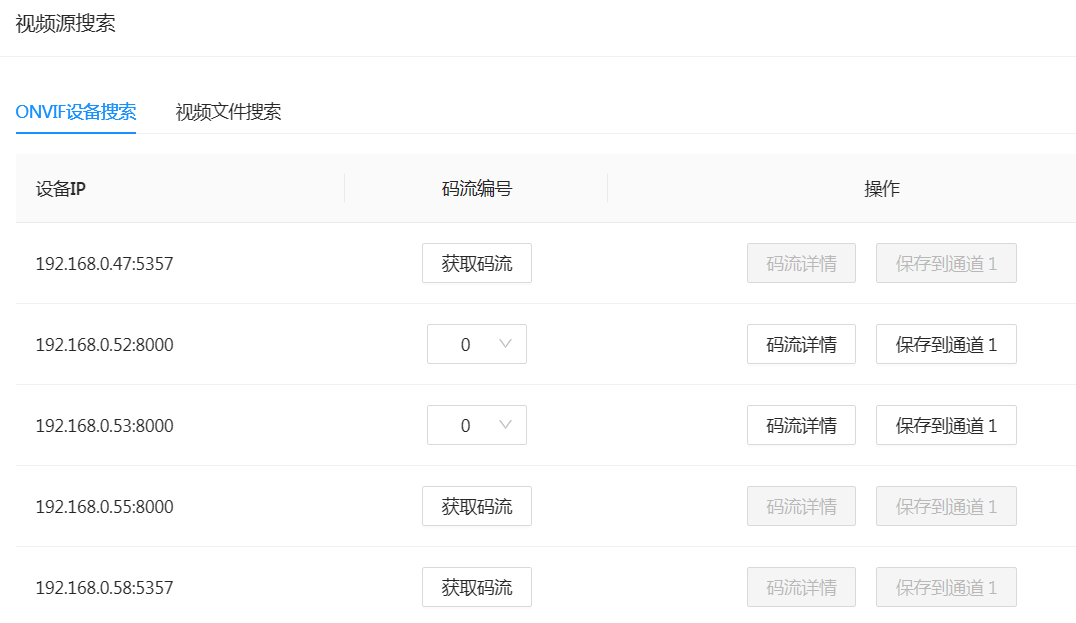

用于搜索支持onvif协议的IPC摄像头以及本地视频文件，点击搜索按钮，设备会自动搜索局域网，并将局域网内支持onvif协议的IPC摄像头显示在列表中，如下图5：

图5
注：视频文件搜索：可设置本地音视频轮流播放，需要在点播管理先上传本地音视频文件。（目前只有20路以上（不含24路）推流器设备以及流媒体服务器设备支持本地文件点播功能且需要加装硬盘）

8.4.2 摄像头验证

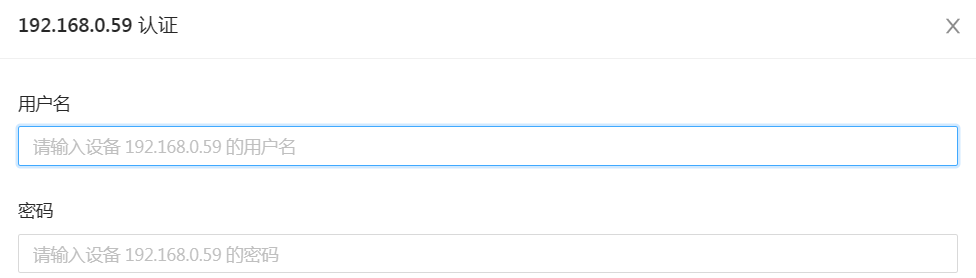

选择想要添加的摄像头，点击获取码流按钮，弹出摄像头验证界面，输入摄像头的onvif用户名和密码,如下图6：

图6

8.4.3 保存rtsp视频源地址

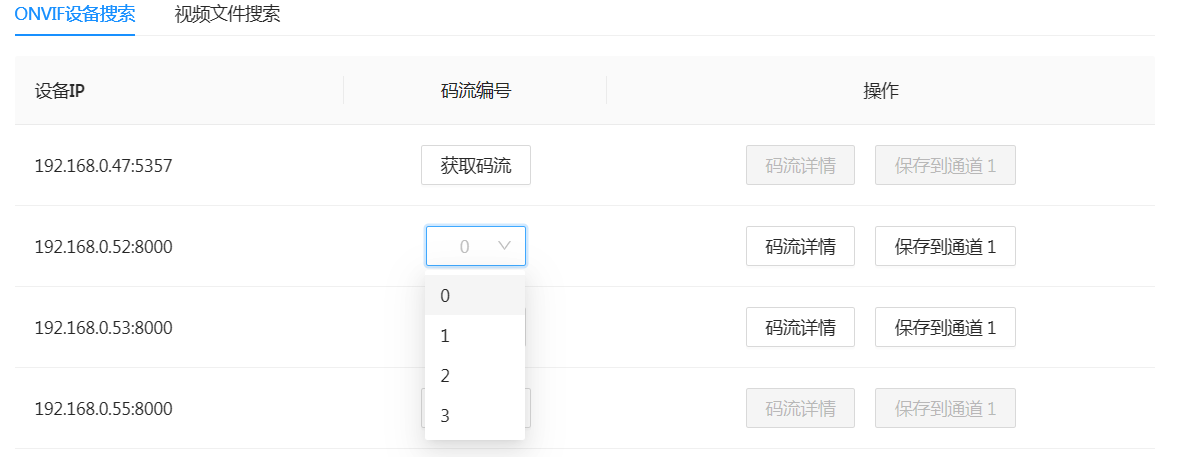

用户名密码验证成功后，摄像头列表会显示码流编号，其中编号0代表主码流，编号1代表子码流，编号2代表第三码流。选择想要添加的码流编号，点击保存到通道，即可将rtsp视频源地址保存到对应的通道中。如下图7：

图7

8.4.4 码流详情

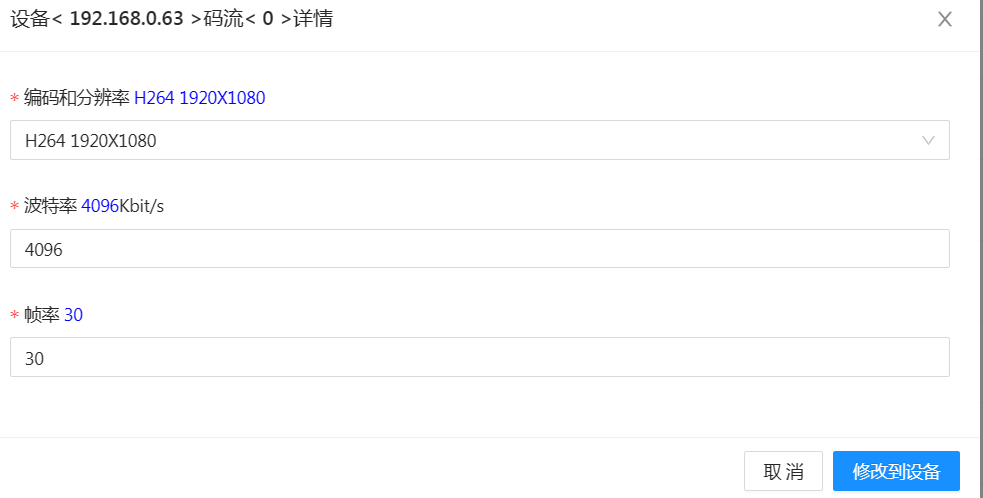

用于查看获取到的rtsp码流详情，如码率、帧率、分辨率等信息。如下图8：

图8

8、5 RTMP推流地址

用于设置rtmp的推流地址，此地址由rtmp流媒体服务器提供，请联系流媒体服务商获取。（例如推流到抖音，需要抖音的推流地址）。获取到推流地址后，将推流地址填写在此处

8、6 RTMP推流开关

用于控制rtmp推流的开启和关闭

8、7 录像开关

用于控制视频源的录像开启和关闭（录像功能需要加装硬盘）

8、8 HLS开关

用于是否开启HLS输出的功能。同时流媒体平台的视频流生成也依赖此开关。流媒体平台说明书请访问：
docs.html

8、9 视频源格式

用于显示视频源的编码格式，H.264或者H.265。大多数平台仅支持H.264的rtmp推流，请与流媒体平台供应商核实。

8、10 拉流带宽

用于显示视频源地址的码率带宽

8、11 推流带宽

推流带宽：用于显示rtmp推流的码率带宽

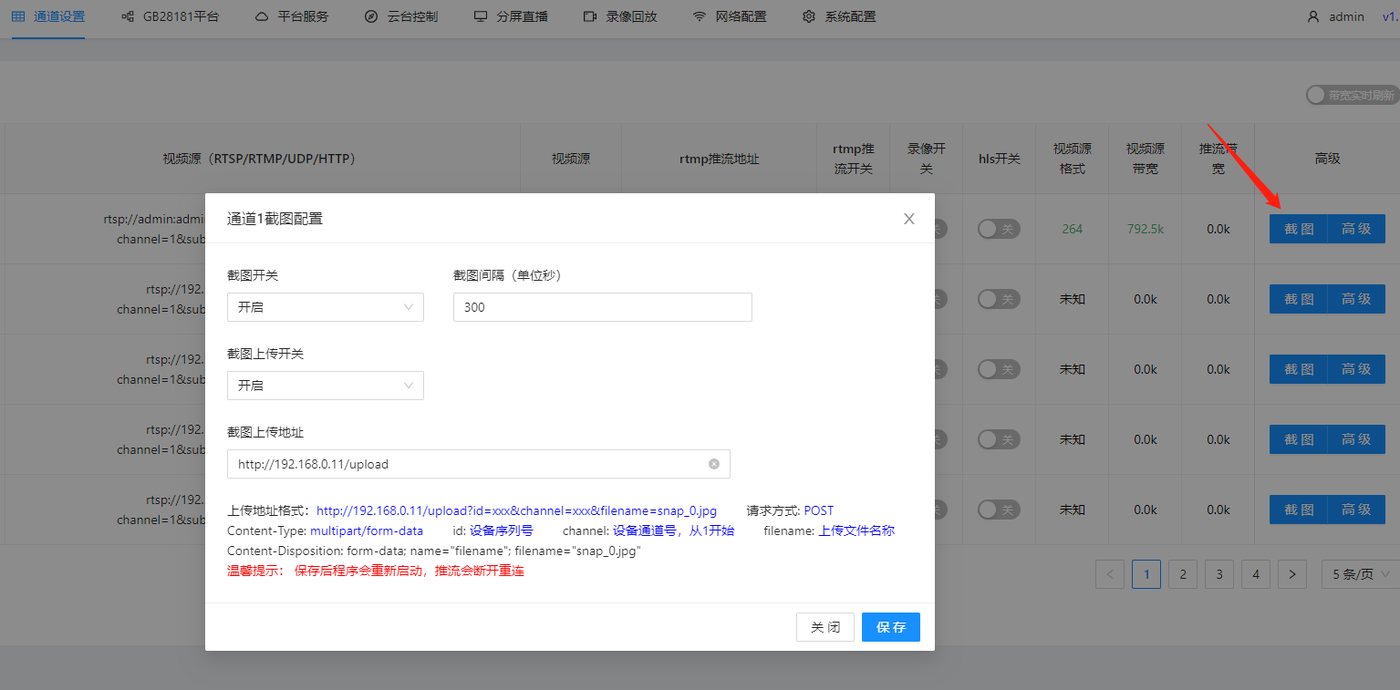

8、12 截图配置（UI版本 1.20.0.27 之后支持）

用于设置截图开关、截图上传地址以及截图时间间隔等。如下图8：

图8
- 截图上传 （如需其它格式或平台接收，请联系商务定制开发）
上传地址格式：http://192.168.0.11/upload?id=xxx&channel=xxx&filename=snap_0.jpg
请求方式: POST
Content-Type: multipart/form-data
id: 设备序列号
channel: 设备通道号，从1开始
filename: 上传文件名称
Content-Disposition: form-data; name="filename"; filename="snap_0.jpg"
- 本地访问截图地址格式
http://192.168.0.11/tmp/snap_0.jpg
192.168.0.11 替换为自己设备IP
snap_0 表示通道1截图名称， snap_1 表示通道2截图名称，依次类推
- 远程访问截图地址格式
http://序列号.cloud.xstrive.com:9502/tmp/snap_0.jpg

• 批量配置接口参考
  doc-377.html

8、13 高级

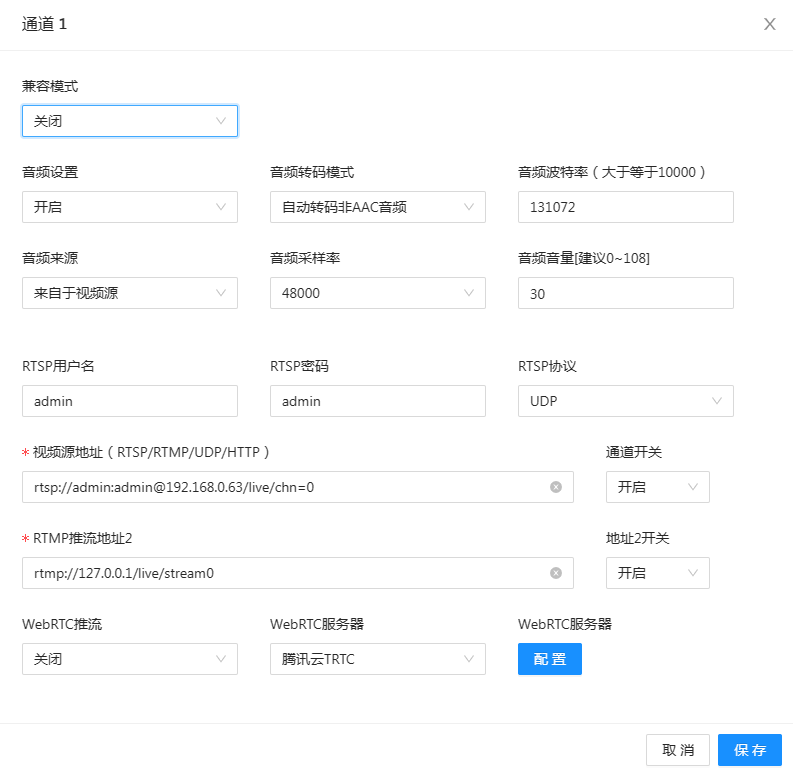

高级：高级设置用于手动配置rtsp视频源地址的兼容模式、音频设置、webrtc推流和UDP功能等。如下图9：

图9

8.13.1 外部音频源设置

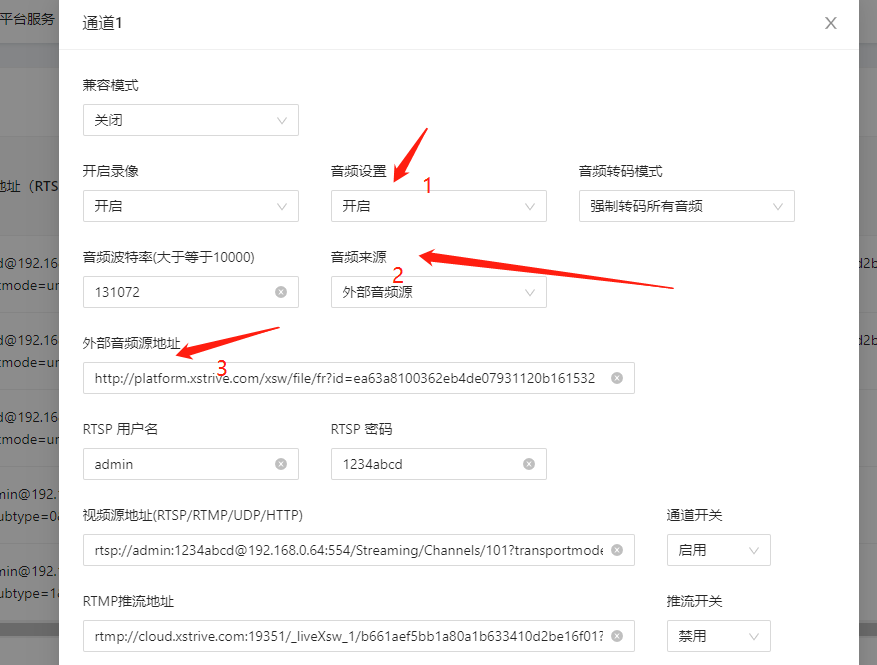

在高级配置页面。我们可以开启音频， 在【音频来源】选择《外部音频源》输入一个网络音频地址。如下图10：

图10

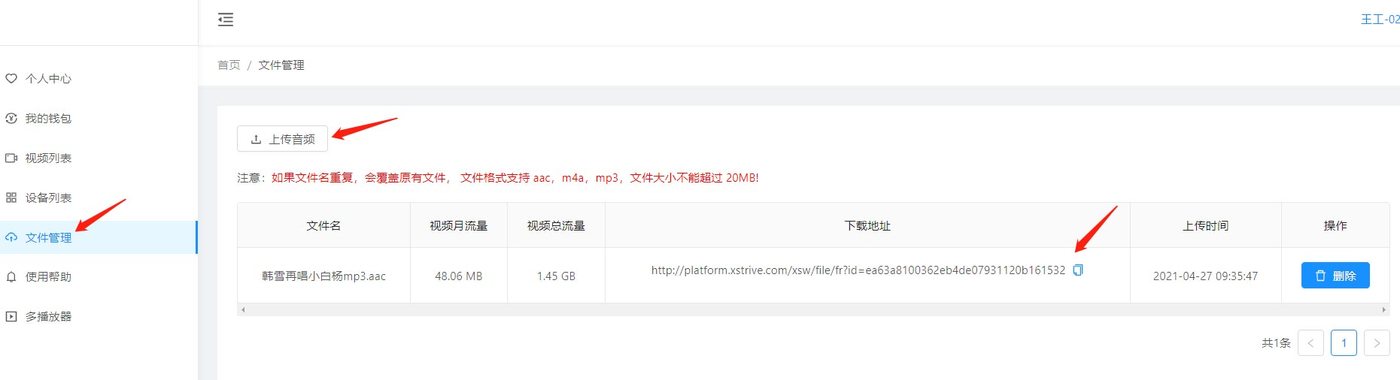

如果没有找到合适的网络音频地址，在我们设备管理平台 可以上传音频文件由我们平台来生成音频地址。音频播放按流量收费，每次开机收取一次下载缓存费用。如下图11：

图11
如使用画面自带声音，可选择来自视频源
如不需要声音，可选择模拟空音频
如需外接3.5MM音频，可选择3.5MM音频接口（需要有3.5MM音频接口的设备才支持此功能）

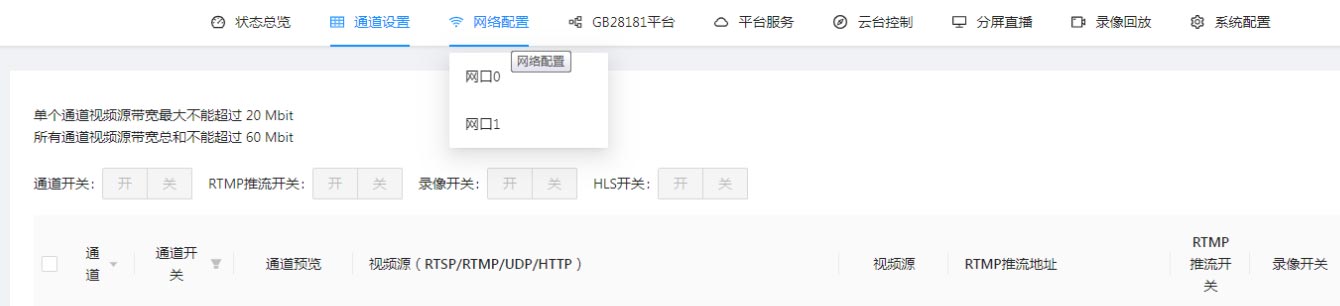

9、 网络配置

网络设置用于设置设备的IP地址。本推流器支持虚拟网口设置，本地网络为物理接口，联网需设置本地网络。虚拟网络用于设置虚拟网口，用于跨网段应用的特殊场合。虚拟网口只能设置IP和掩码，无法设置网关。4G网络为特定型号支持。

对于双网口的推流器，配置界面如下：eth0是公网口，eth1 局域网口。

图12

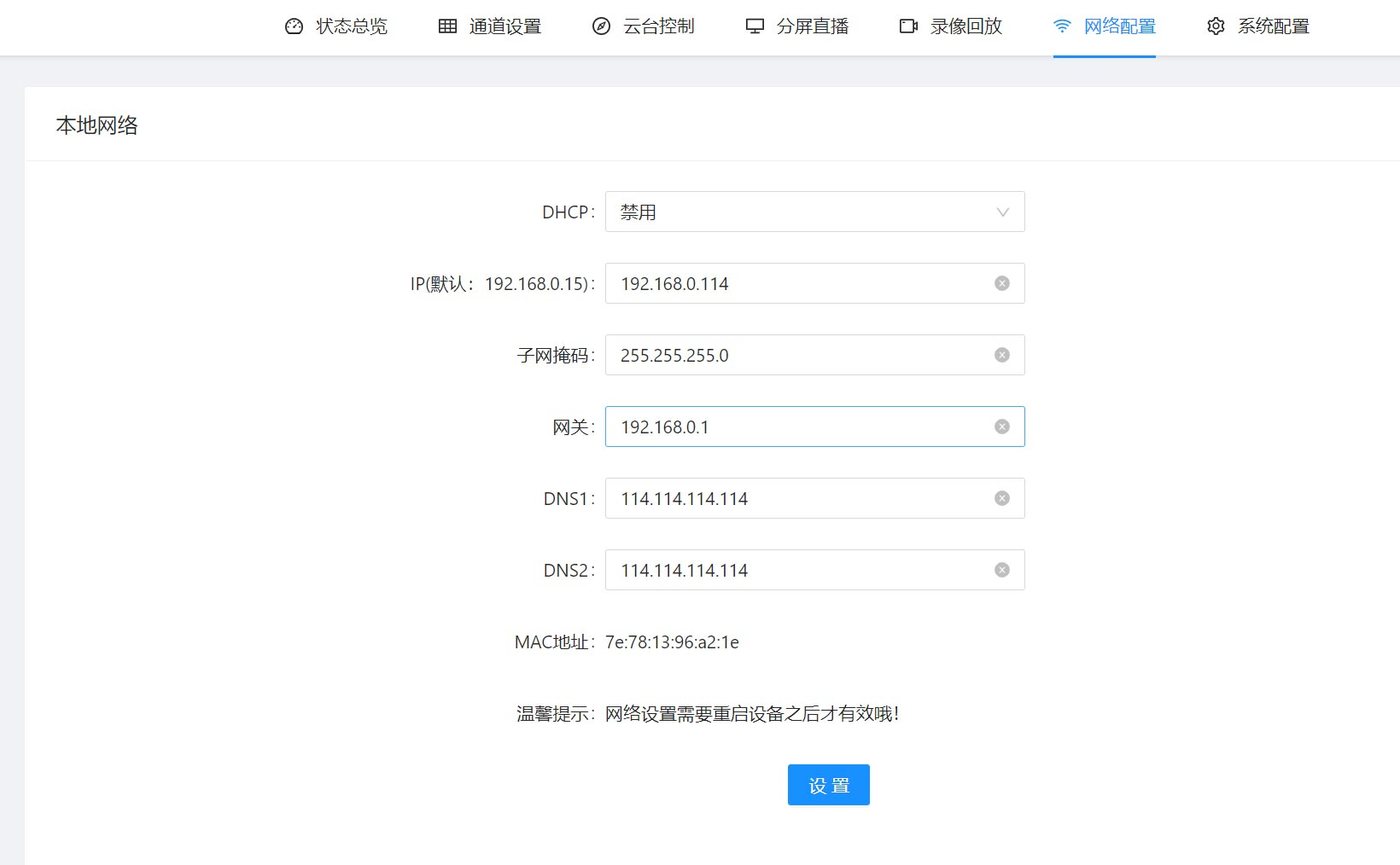

对于单网口设备，配置见面如下：DHCP开启时，由路由器自动给设备分配IP，IP地址不固定;关闭DHCP,可自行设置固定IP

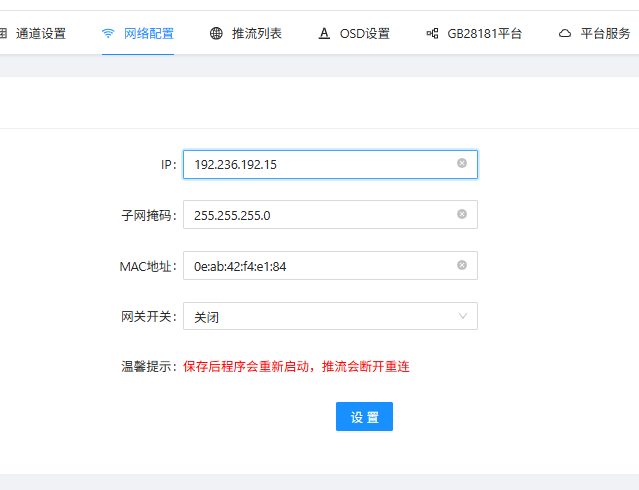

下图是网口1，eth1 局域网口无法被设备搜索助手搜到ip，未设置网口前，网口是固定ip为192.236.192.15，注意eth1和eth0不能为同网段

图13

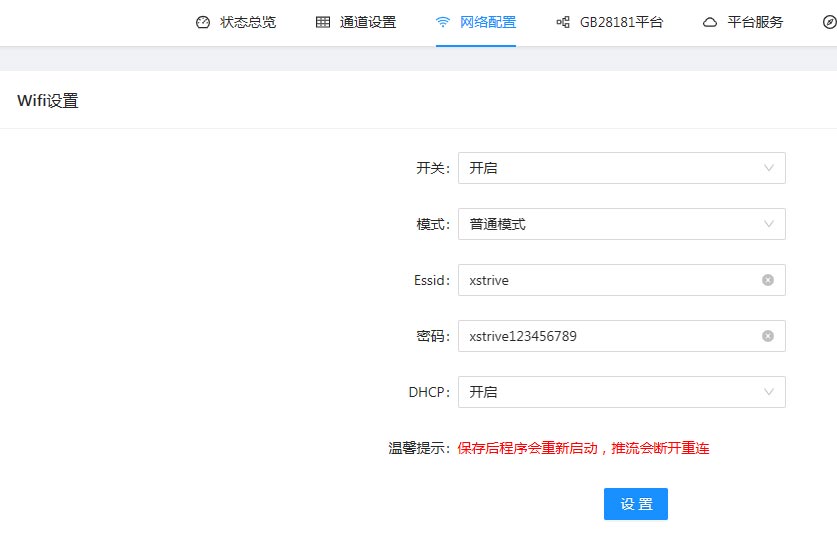

对于支持WiFi的设备，配置界面如下：

图14

10、 GB28181平台

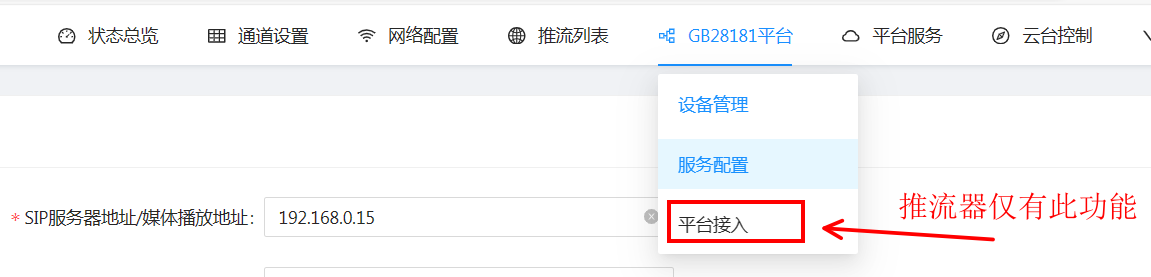

GB28181设备管理和服务配置是作为GB28181的服务器功能，仅我司流媒体服务器产品支持，推流器设备仅支持GB28181平台接入功能：即将通道里面的视频作为GB28181客户端注册到GB28181服务器。

图15

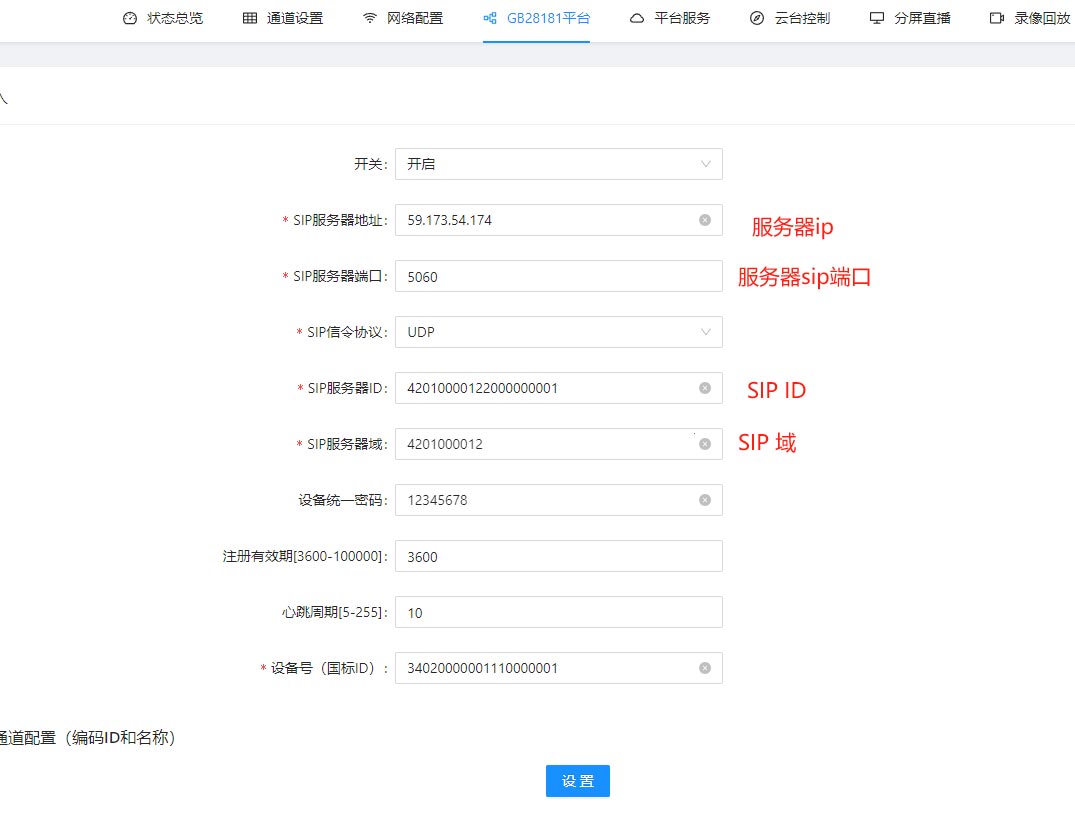

配置从GB28181服务器获取，在对应信息栏填写SIP服务配置参数，包括SIP服务器地址、SIP传输协议、SIP传输ID以及SIP服务器域等等，如下图16：

图16

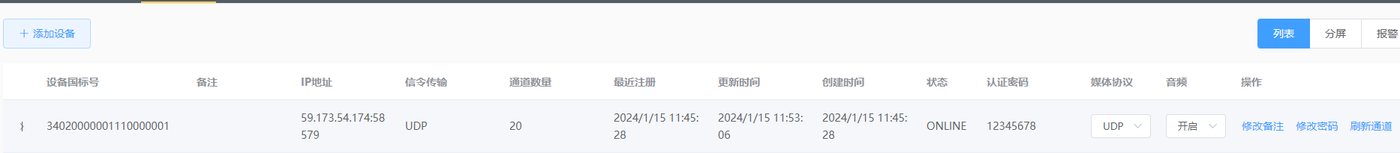

注册成功以后，在GB28181服务器上可看到注册过来的GB28181设备，如下图17：

流媒体服务器可作为GB28181服务，
图17

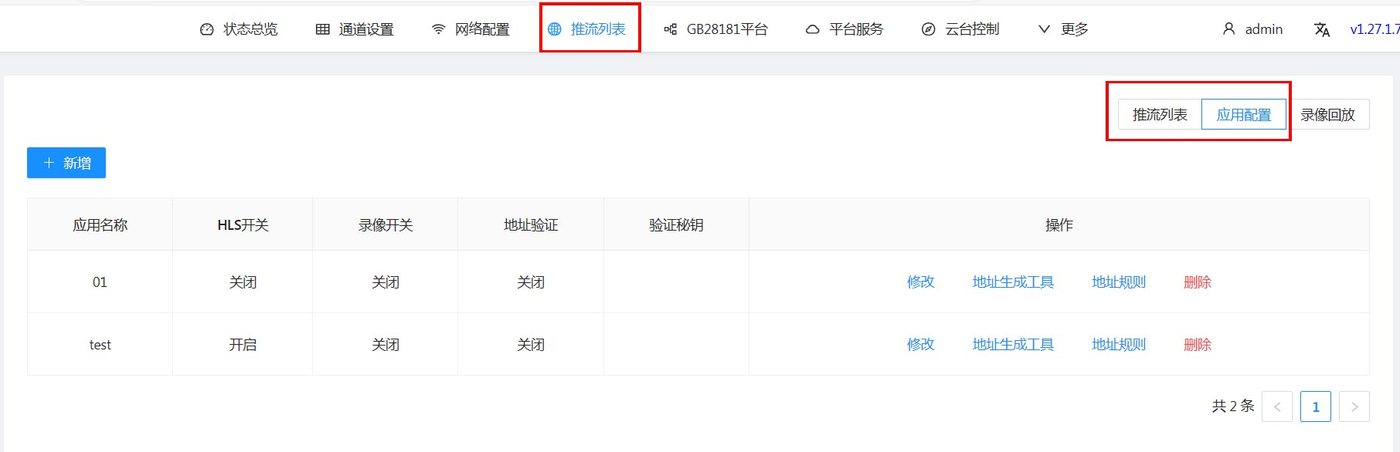

11、 推流列表（仅S40以上流媒体服务器类型产品支持本功能，普通推流器及摄像头不支持此功能）

流媒体服务器设备可生成rtmp推流地址，接收其他设备的rtmp推流。
需在应用配置-点击“新增”生成应用-点击生成地址规则，可生成rtmp推流地址
复制将生成的推流地址填在推流器或者rtmp推流摄像头后台即可将视频流推流到此流媒体服务器设备
在设备推流列表栏可以看到推流过来的视频流

图18

12、 云台控制

推流器/流媒体服务器云台控制

兼容所有支持Onvif协议的云台控制，可用于控制带云台的IPC摄像机。选择相应的通道号，即可对与通道号相对应的IPC摄像机进行云台控制，如下图20：

图20

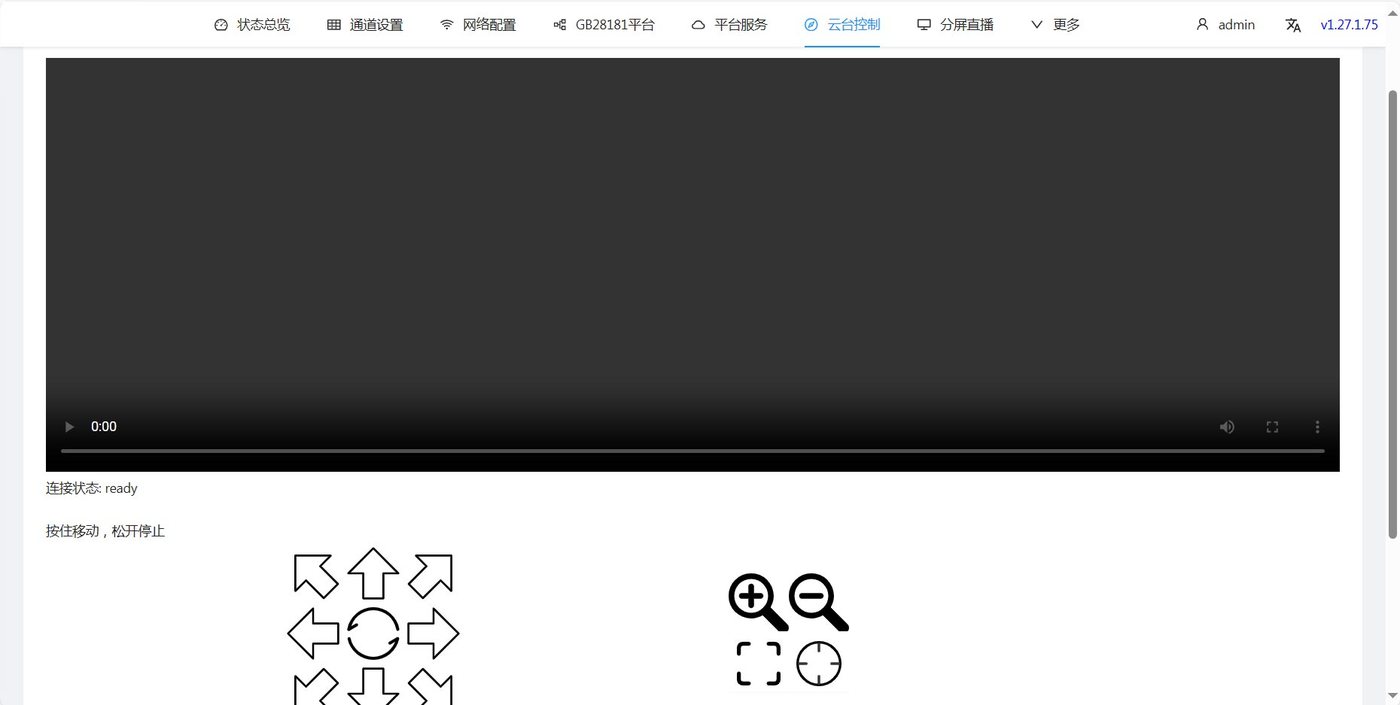

云台摄像头的云台控制

  直接点击上下左右，即可完成云台控制。

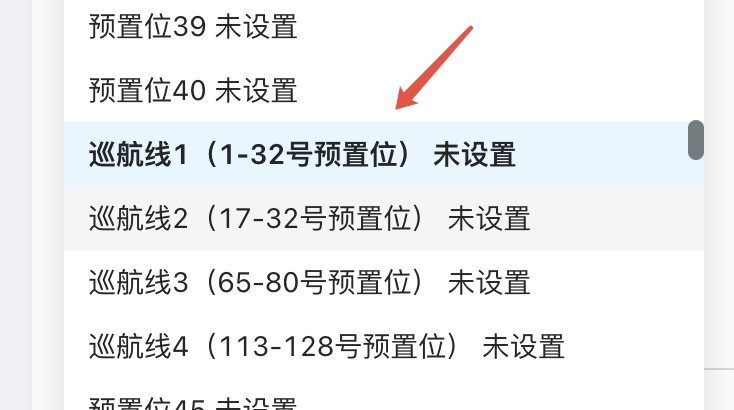

巡航设置

  第一步：设置巡航点，设置预置位1-32，譬如 设置了 1 2 3 4 5 6 7 8 一共8个预置位
  第二步：调用巡航线1

第三步：取消巡航，选中巡航线1，点击删除即可

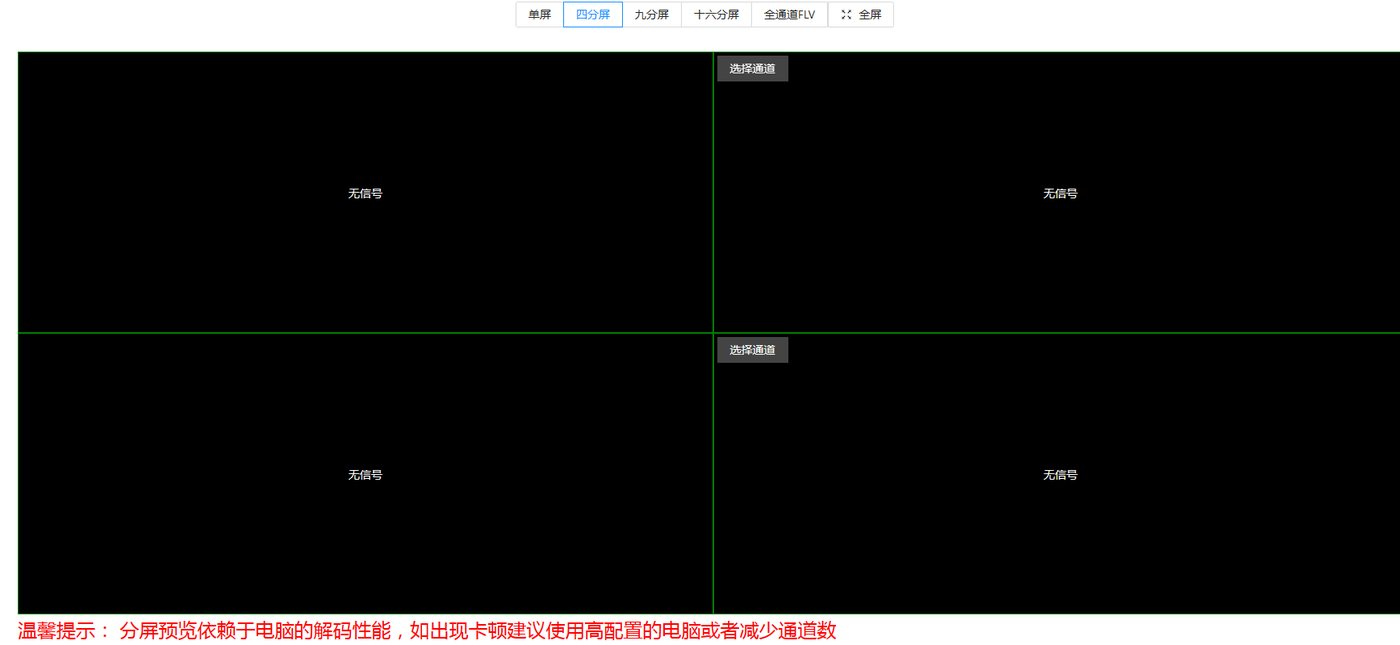

13、 分屏直播

分屏直播功能支持同时多通道同时直播，可选择4分屏、9分屏和16分屏设置。将鼠标放置于对应的显示区域内，会弹出选择通道按钮。点击选择通道按钮，选择需要在此区域显示的通道即可。如下图21：

图21

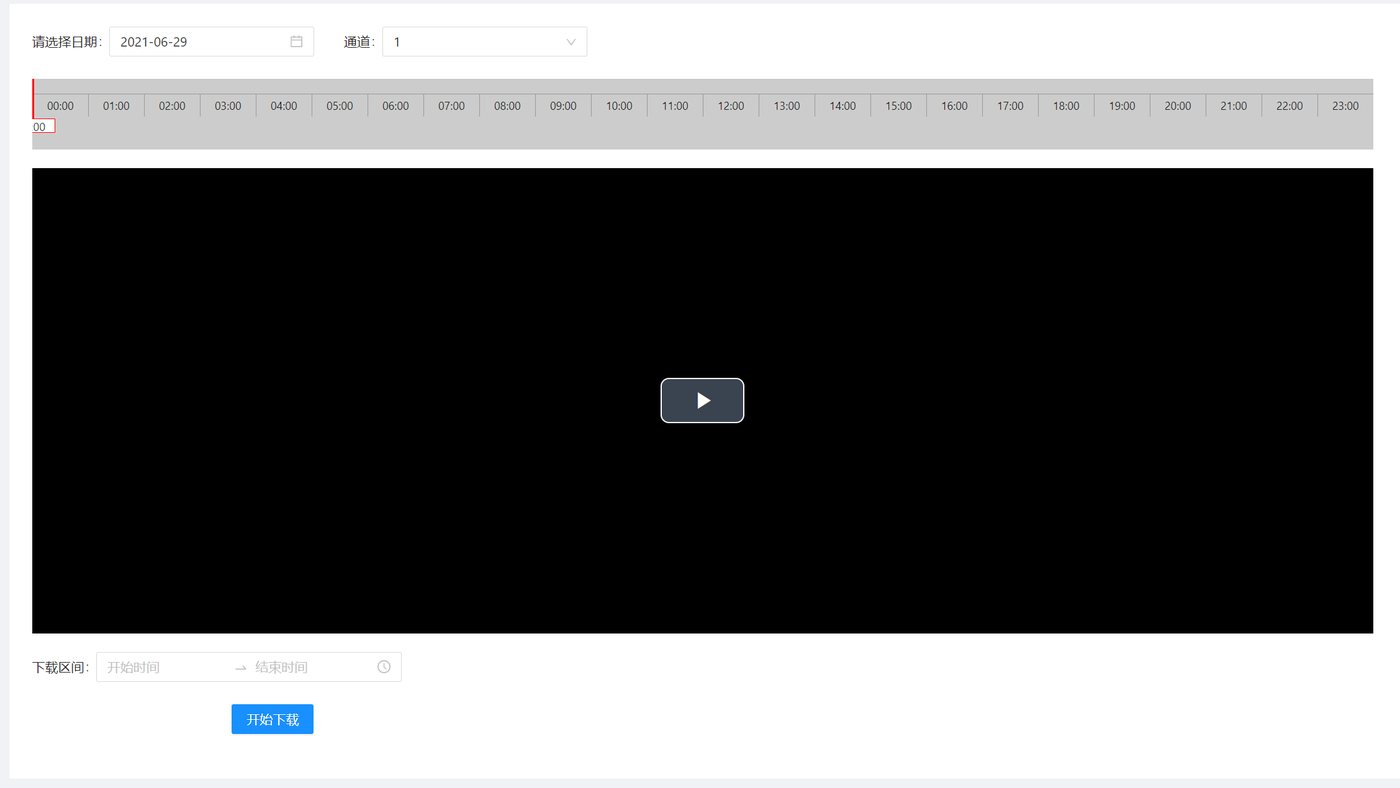

14、 录像回放

录像回放功能需本地存储支持，如SD卡、硬盘等，（注意：仅限部分型号设备支持，需另外加装SD卡或者硬盘）。本功能支持视频流存储、回放和视频下载功能。

通过选择日期、通道号，可回放指定日期、指定通道号的视频（需视频已被存储）。录像下载支持所选定日期的24小时时间段内任意时间段之间的视频下载，只需在下方选择开始时间和结束时间，然后点击开始下载，即可将录像下载到本地进行保存和播放。

下载录像格式为TS文件

图22

15、 点播管理

点播功能仅限部分设备支持，目前我司20路以上（除24路外）的推流器以及所有的流媒体服务器支持点播管理功能。

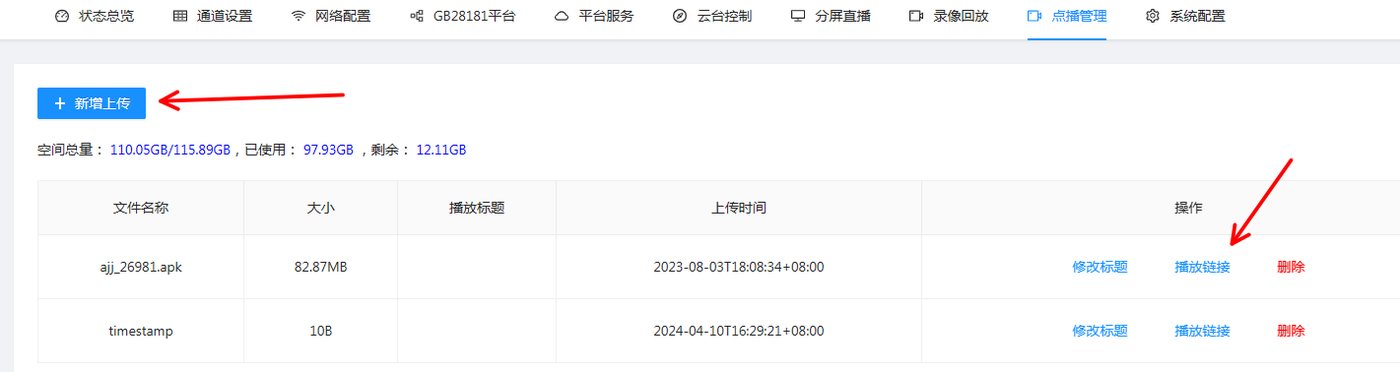

点播管理需本地存储支持，设备需加装硬盘。点击新增上传可上传本地音视频文件，点击播放链接可生成文件播放链接，在通道预览-视频文件搜索处可设置多个视频文件轮播，如下图23：

图23
上传文件支持：MP4、MP3、TS、flv、AAC、m4a、ac3、wav格式都可以

16、 系统配置

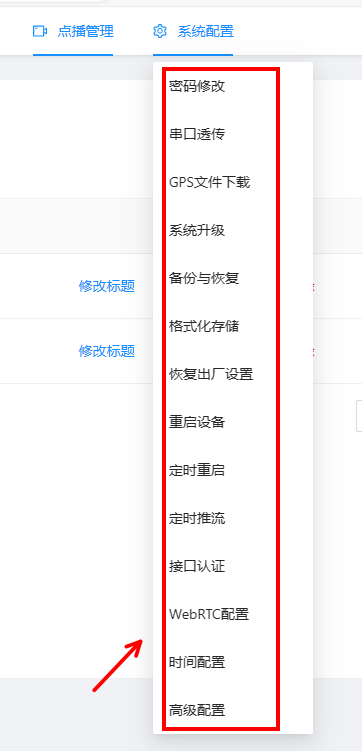

系统设置用于配置设备的密码修改、串口透传、GPS文件下载、系统升级、格式化、定时重启、接口认证、定时推流。。等等功能。如下图24：

图24

16、1 密码修改

设置用户名admin的管理密码，默认密码为admin，修改后请牢记新密码。如下图25：

图25

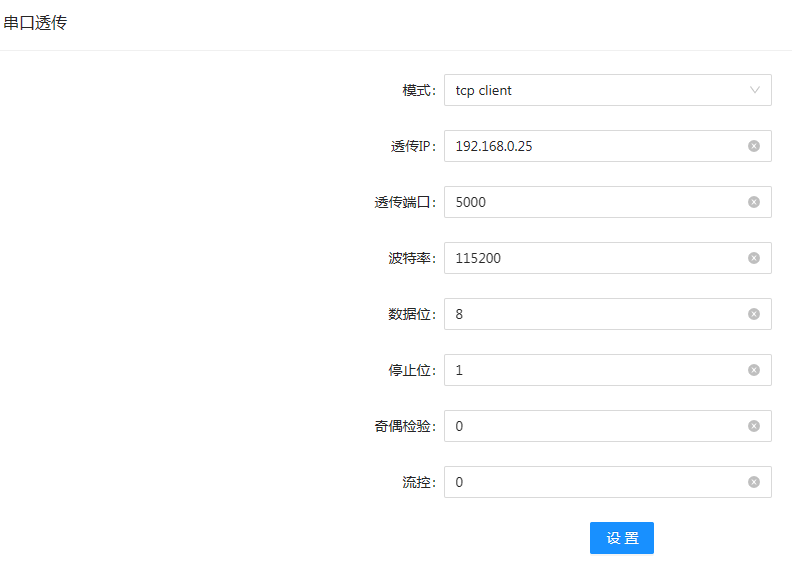

16、2 串口透传

仅限带串口的型号设备，目前仅支持TCP client模式。如下图26：

图26

16、3 系统升级

用于网络升级软件，（注：我司所有设备质保为一年，质保期内可免费升级，超过一年不支持升级），如下图27：

图27

16、4 备份与恢复

用于备份和恢复设备配置信息，可用户批量设置，如下图28：

图28

16、5 格式化存储

用于格式化本地存储，格式化后设备中存储的文件会丢失，请谨慎操作。仅支持带存储的型号，如下图29：

图29

16、6 恢复出厂设置

用于恢复设备的出厂设置，包括IP、默认密码、通道设置等，删除前建议先备份现有设置信息。如下图30：

图30

16、7 重启设备

用于手动重启设备。如下图31：

图31

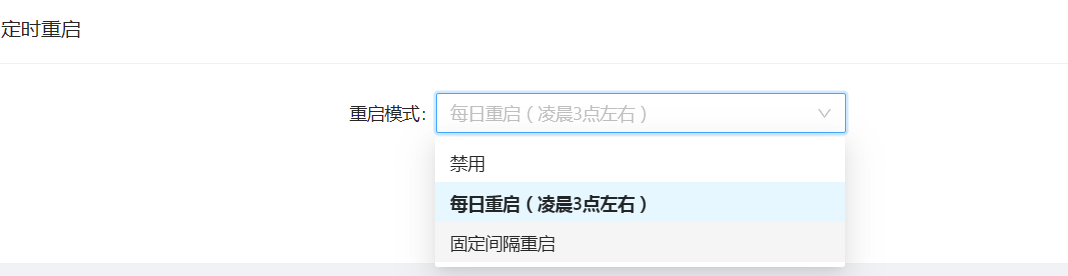

16、8 定时重启

在某些场合，设备需要自动维护，可在定时重启界面设置定时重启的时间周期。可选每日重启和固定时间间隔进行自动重启。如下图32：
每日重启：
  选择此选项的时候，可以忽略下面剩余时间，定时时间参数。设备会固定在每天的03：00重启
固定间隔重启
  选择此选项的时候，需要设置定时时间参数，单位是分钟，譬如设置为60，那么设备会每隔60分钟重启一次，下方的剩余时间，意思是 离下次重启还有多少时间，显示负数代表设备会立刻重启。
注意：第一次设置此项时，设备会立即重启。（剩余时间为负数，代表设备即将重启）：

图32

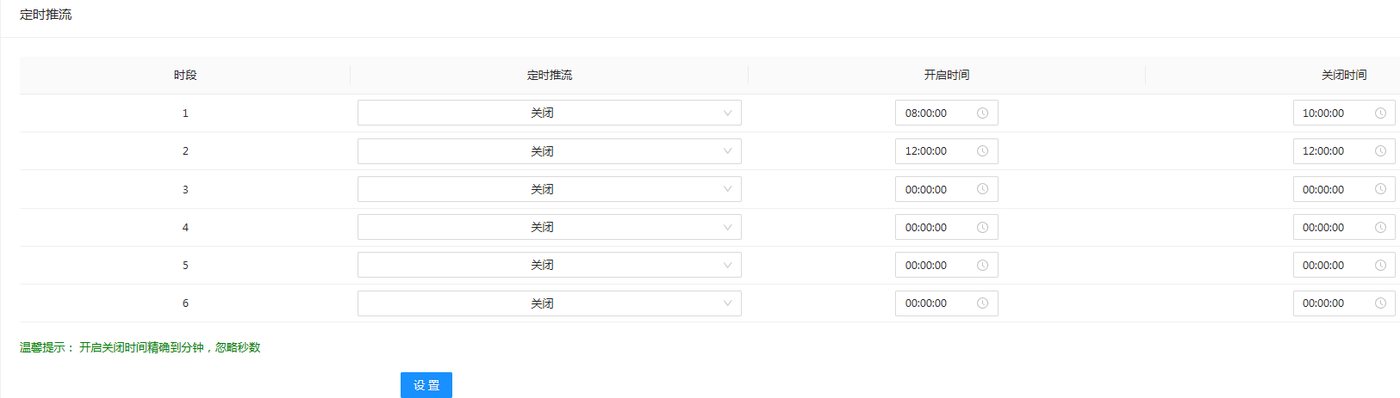

16、9 定时推流

设置设备在设定的时间段内进行推流，目前支持六个时段设置。如下图33：
开始推流时间：设置推流器开始推流的时间
结束推流时间：设置推流器结束推流的时间

图33

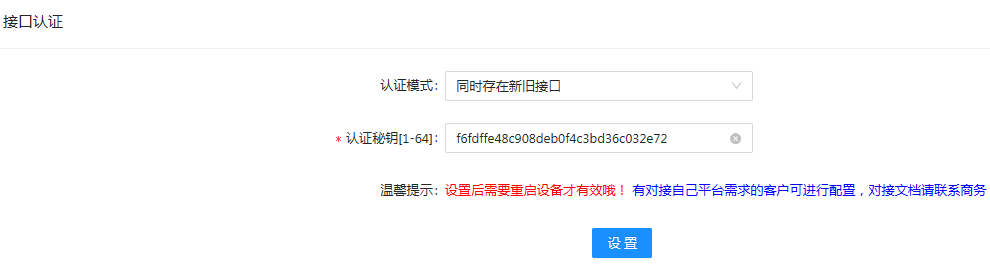

16、10 接口认证

主要用于有对接平台需求的客户，我司所有设备提供http接口对接，具体可参考接口文档：doc-258.html
（注：接口对接我司仅提供对接文档，客户需自行对照文档实现，如需我司提供对接服务需要单独付费）

图34

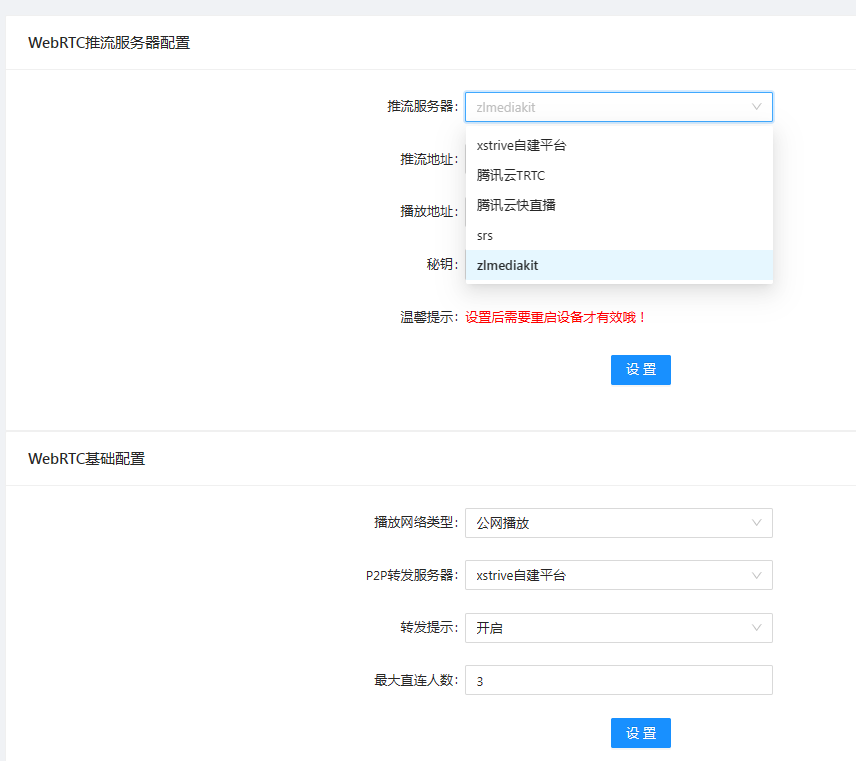

16、11 WEBRTC配置

推流器仅部分产品支持WEBRTC推流，摄像头需购买webRTC的配置，具体可咨询客服
针对有通过webRTC协议转发视频流到服务器需求的客户可在此界面配置，详细配置方法可参考：docs.html
目前仅支持自建平台、腾讯云TRTC、腾讯云快直播、srs、zlmediakit。如需支持其他平台需要联系我司定制。推流地址、播放地址、秘钥需由目标webRTC服务器提供

图35

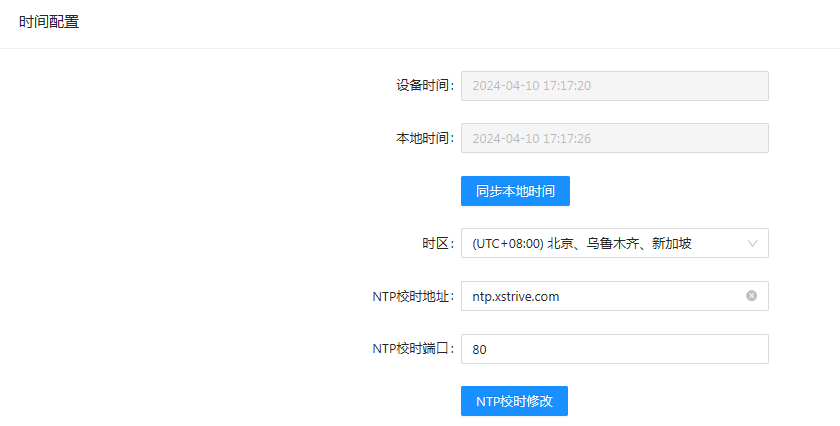

16、12 时间配置

图36

16、13 高级配置

用于设置设备名称、以及设备登陆页面开启或者关闭，设置开启时，每次登录设备需要输入设备密码，设置关闭时，无需密码可直接直接进入设备后台

图37

17 RTSP推流（仅S40以上流媒体服务器设备支持）

设备支持RTSP推流，端口是 5540
譬如：
ffmpeg -re -i "/path/to/test.mp4" -vcodec h264 -acodec aac -f rtsp -rtsp_transport tcp rtsp://192.168.2.15:5540/live/test
# h265推流
ffmpeg -re -i "/path/to/test.mp4" -vcodec h265 -acodec aac -f rtsp -rtsp_transport tcp rtsp://192.168.2.15:5540/live/test
播放地址：
rtmp播放地址
rtmp://192.168.2.15:19350/live/test
rtsp播放地址
rtsp://192.168.2.15:5540/live/test
hls地址
http://192.168.2.15:800/live/test/hls.m3u8
http-ts地址
http://192.168.2.15:800/live/test.live.ts
http-mp4地址
http://192.168.2.15:800/live/test.live.mp4
https地址为 https://192.168.2.15:4430/live/test/hls.m3u8

18 用户中心（仅S40以上流媒体服务器设备支持）

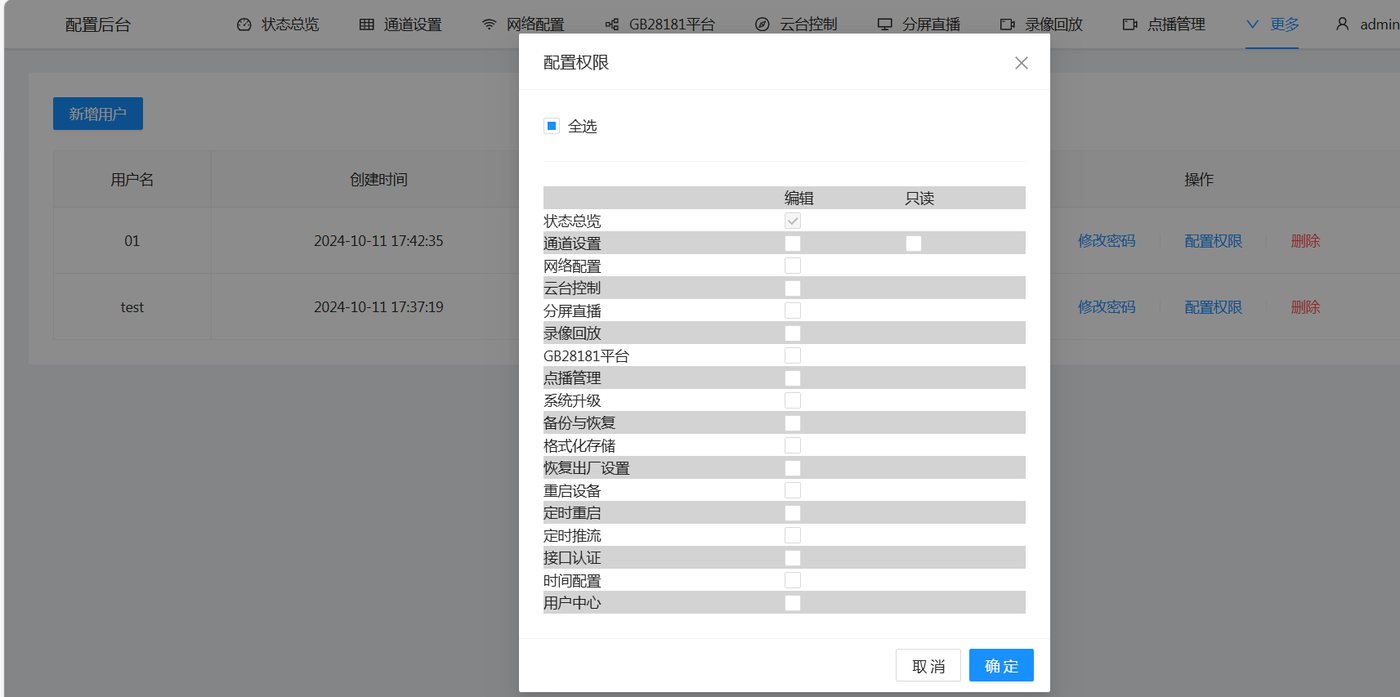

用于多账户权限管理，设置好后，用设置的用户名和密码登陆设备，仅支持权限开放的功能：点击【新增用户】-输入用户名和密码-点击【权限配置】-可开通子账号需要的权限，如下图37

图37

19 设备常见问题：

docs.html

20 远程播放视频

https://www.bilibili.com/video/BV1oV411y7Sk/

21 远程管理局域网设备

https://www.bilibili.com/video/BV1U5411L7pS/

22 4G模式和WiFi模式ip

4G模式下，ip地址为固定ip192.168.0.15，不可修改，接上网线局域网能搜到这个ip，用这个ip进后台需要在电脑上加一个192.168.0.10的ip，如何在电脑上加ip看这个链接https://blog.csdn.net/zd1512149/article/details/139860822。
4G模式如果没插网线需要用远程地址进入，先绑定账号到云平台，使用：序列号.cloud.xstrive.com:9502这个远程地址
WiFi模式下同上

23 https地址播放

要播放https格式的视频流地址，有两种方法

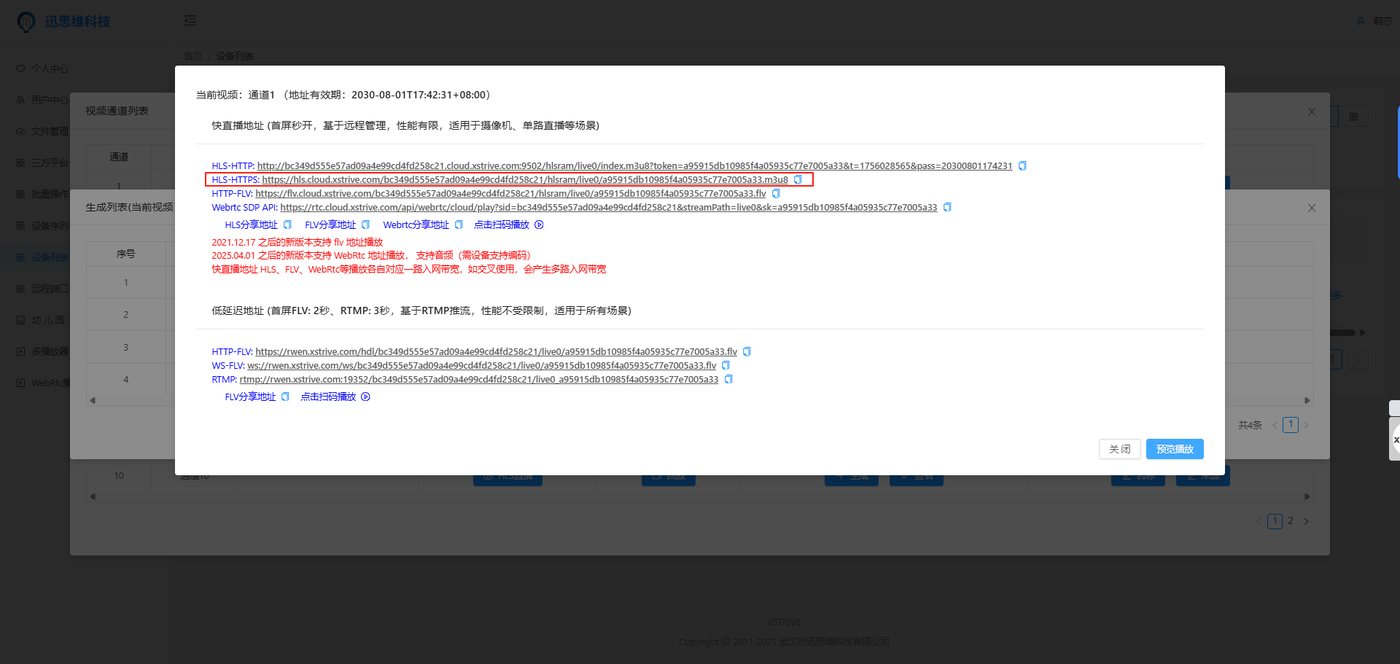

方法一：云平台生成https流地址。操作方法：注册云平台后设备列表通过序列号绑定设备，点击播放登录后，点击生成（使用此地址需要打开hls开关，云平台生成的地址局域网外网均可播放，从云生成的地址有流量费0.4/Gb）

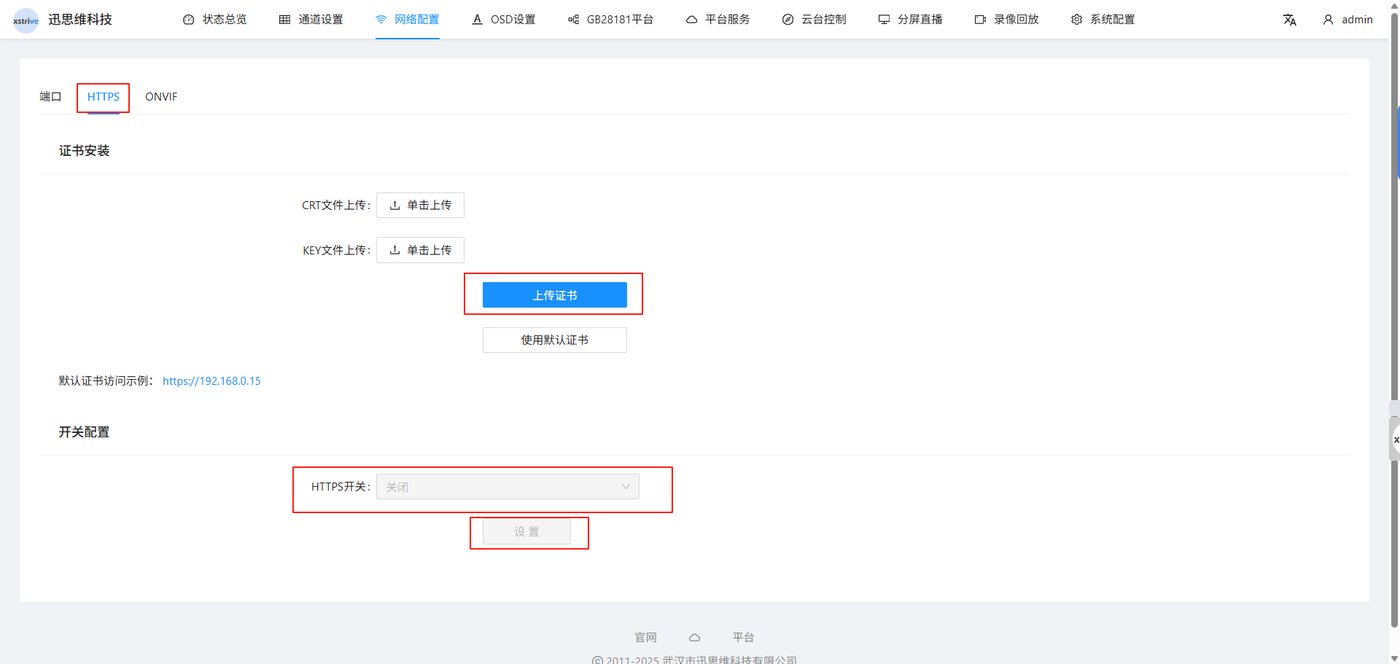

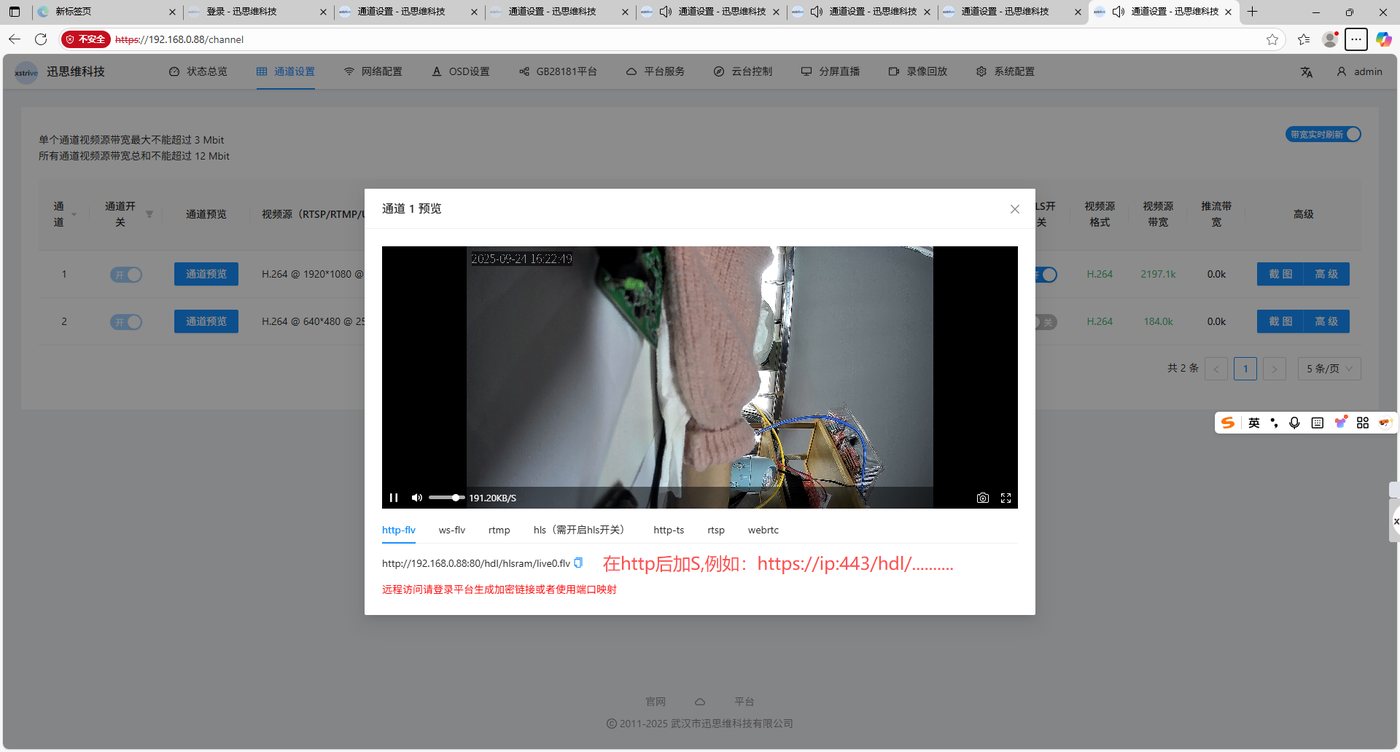

方法二：设备后台网络配置，高级配置，有https设置的地方，上传证书需要自己申请，默认证书可作为测试暂时使用。设置好证书后登录设备IP时格式为：https://ip （通道预览下地址为局域网地址，仅局域网播放）

24 产品退换货以及保修政策

尊敬的客户: 你好，感谢您使用本公司产品，我们将提供优质的售后服务，下面是产品保修服务条款
1、购买七天内支持退换货，超过7天不支持退换（七天是指从快递签收那天起计算）
2、淘宝、京东等购买渠道购买的产品凭订单号进行保修，对公付款客户凭付款凭证保修；请妥善保留您的保修凭证
3、保修期：自我司购买之日起一年内 (3个月内质量问题维修客户承担寄回邮费，我司承担寄出邮费，3个月后质量问题维修往返邮费均由客户承担)。
4、保修期内正常使用，机器本身器件材料问题发生故障，经查验属实，本公司免费提供免费保修和更换零件；
5、保修期内若因用户使用不当导致的损坏，本公司可提供有偿维修，产生的所有费用均由用户承担；
6、保修期满后，本公司可提供有偿维修服务
7、以下情况保修期内不支持免费维修：⑴、产品因错误安装，操作不当而导致的机器损坏 ⑵、私自更换部件由非本公司维修更换引起的损坏 ⑶、其他非设备自身因素造成的损坏等
8、对于在个人手中购买的二手产品或者非我司正规购买渠道购买的产品，我司均不提供质保服务、售后维修服务以及技术支持。
