1080P带4G车牌识别模组说明书

[TOC]

本说明书适用于我司车牌识别模组，车牌识别摄像头设备

１、产品介绍

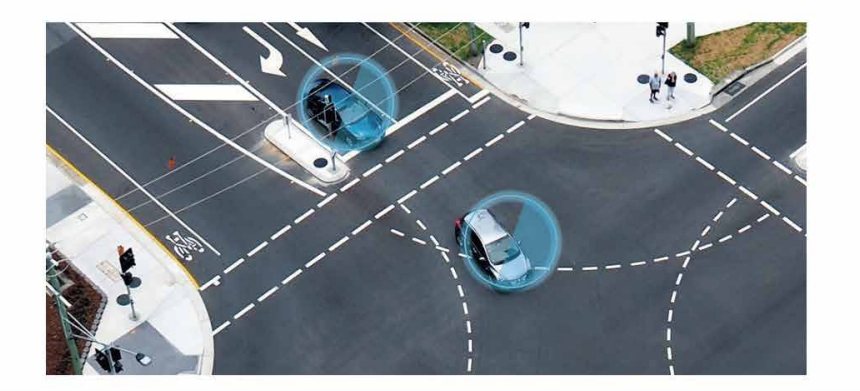

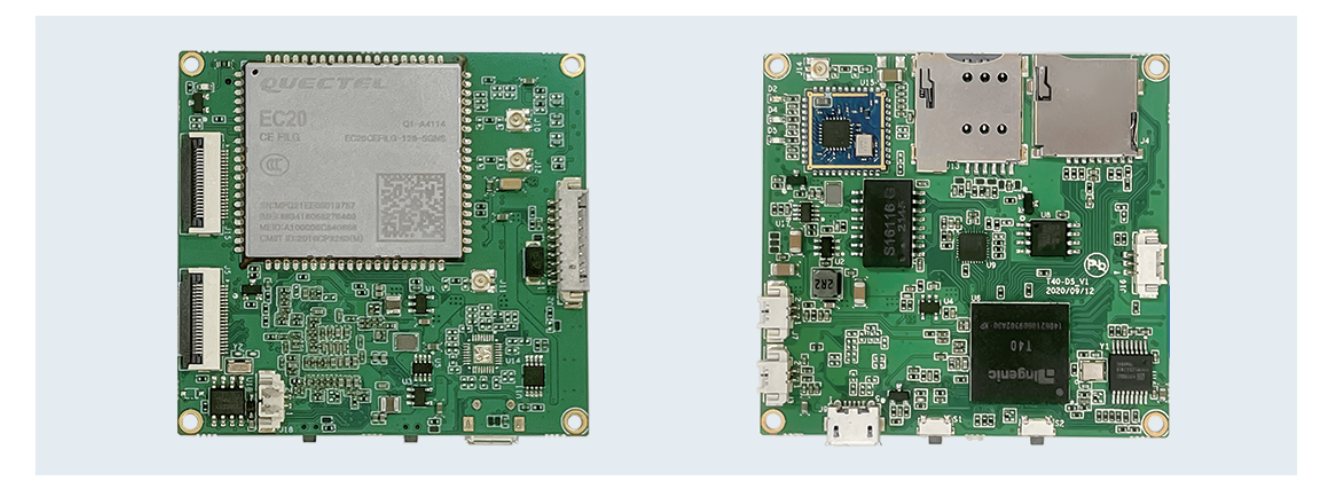

本设备是我司开发生产的车牌识别系统，其目标是成为一个简单、高效、准确的车牌识别引擎。产品形式包括：车牌识别模组、车牌识别设备头等。如下图1：

图1

２、产品特点

相比于其他的车牌识别系统，我司车牌识别系统具有如下特点：
A：检测识别时间：45ms(默认输入分辨率：1920x1080(k可用分辨率2560x1440))
B：车辆车牌检测：召回率：93%，准确率：95%
C：准确率高：车型识别准确率：>91%
车牌颜色准确率：>95%
车牌识别率：>99%
车牌颜色准确率：>99%
D：识别检测结果输出：默认串口/网络输出，其他输出方式（http、mqtt等）请联系商务对接

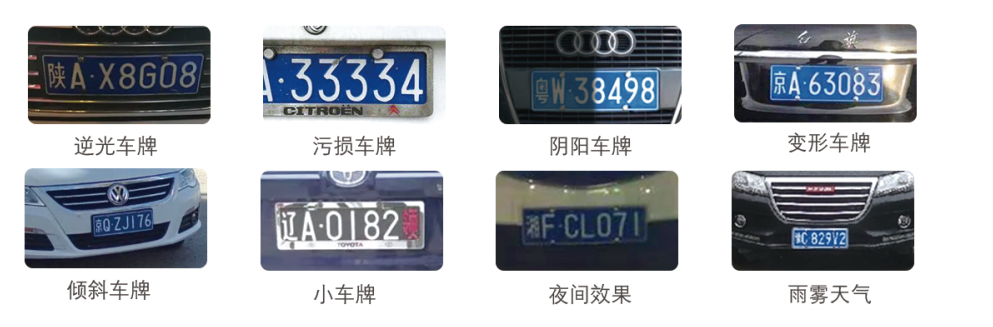

E：适用各种复杂环境识别

３、适用场景

①停车管理 　 ②小区车辆综合管理　③城市道路监控　④智慧园区车辆管理　　⑤汽车４Ｓ店管理　⑥移动手持检测设备　　⑦警务系统　　⑧高速公路管理

４、车牌识别类型

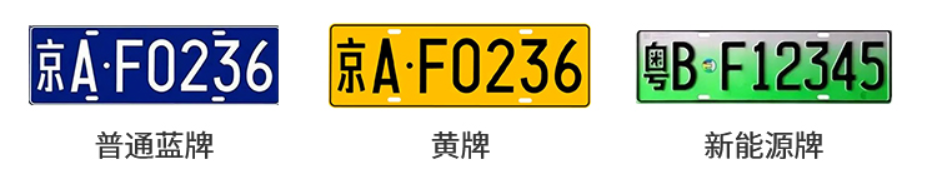

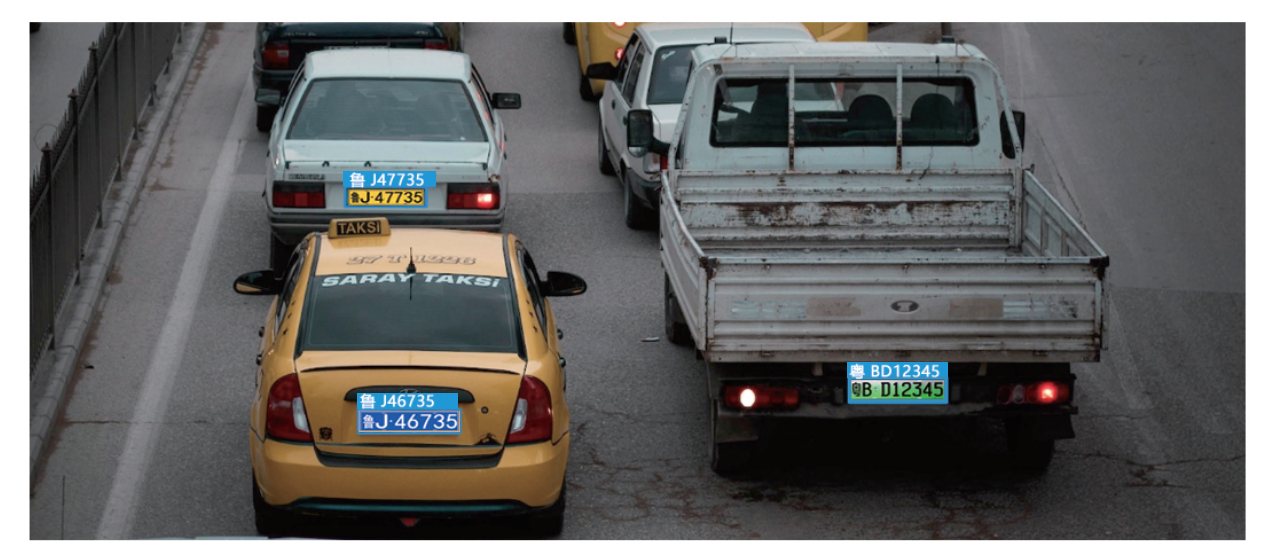

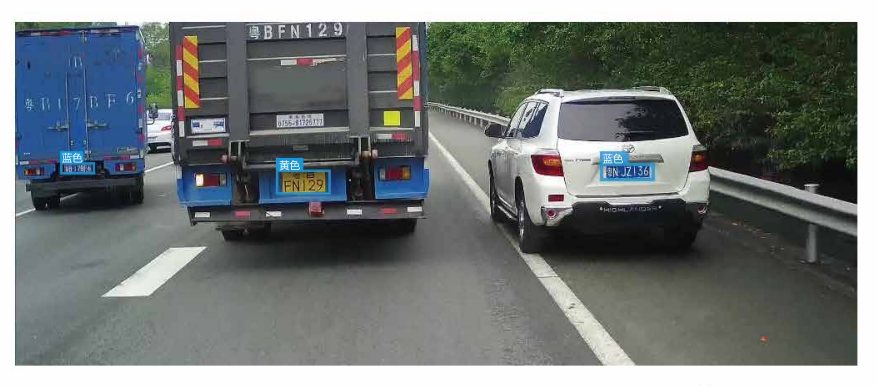

识别车牌种类：支持中国车牌识别、包括：普通蓝色车牌、普通黄色车牌、新能源车牌等，如下图４

图4

５、产品主要功能

Ａ、车牌检测：检测车牌位置

Ｂ、车牌识别：识别出车牌的数字号码

Ｃ、车牌颜色识别：识别出车牌是蓝牌、绿牌、黄牌等

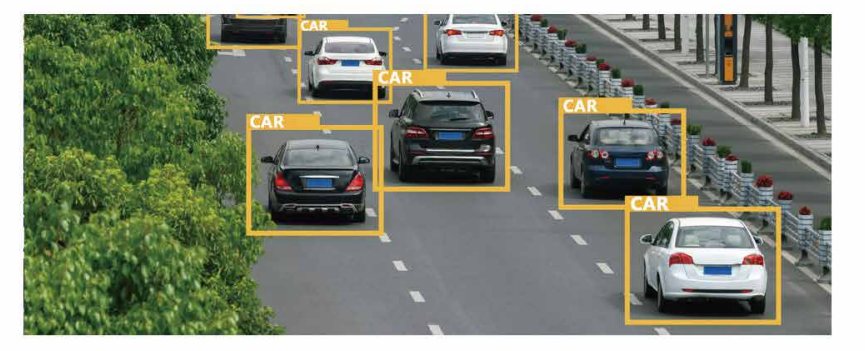

Ｄ、车辆检测：检测车辆位置

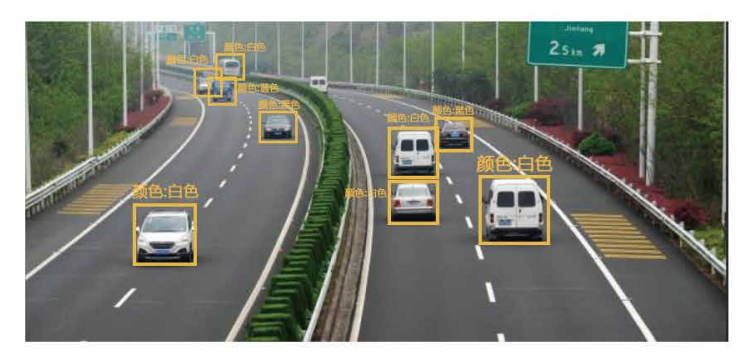

Ｅ、车型识别：识别出车的类型，比如小轿车、卡车、货车、校车等

Ｆ、车辆颜色识别：识别出车的外壳颜色，如黑色的车、白色的车

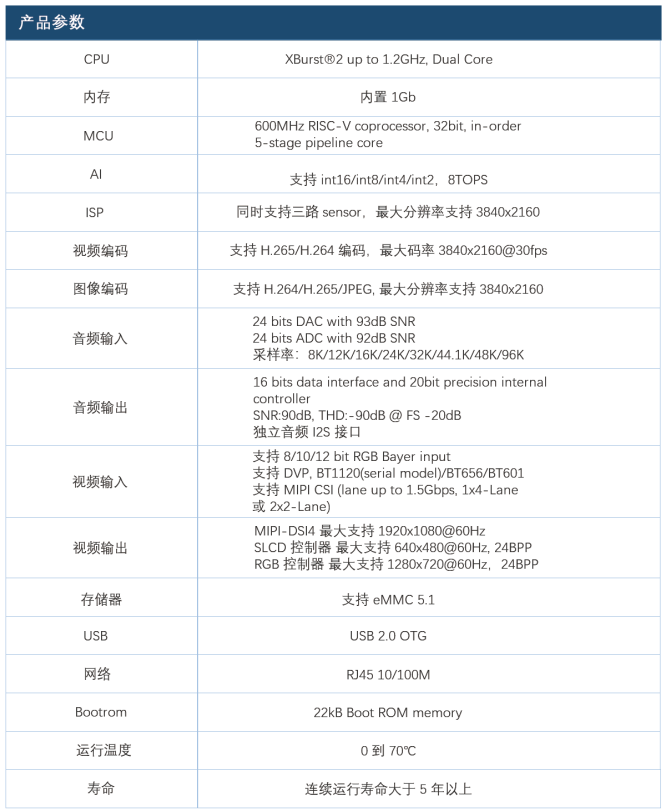

６、车牌模组规格表

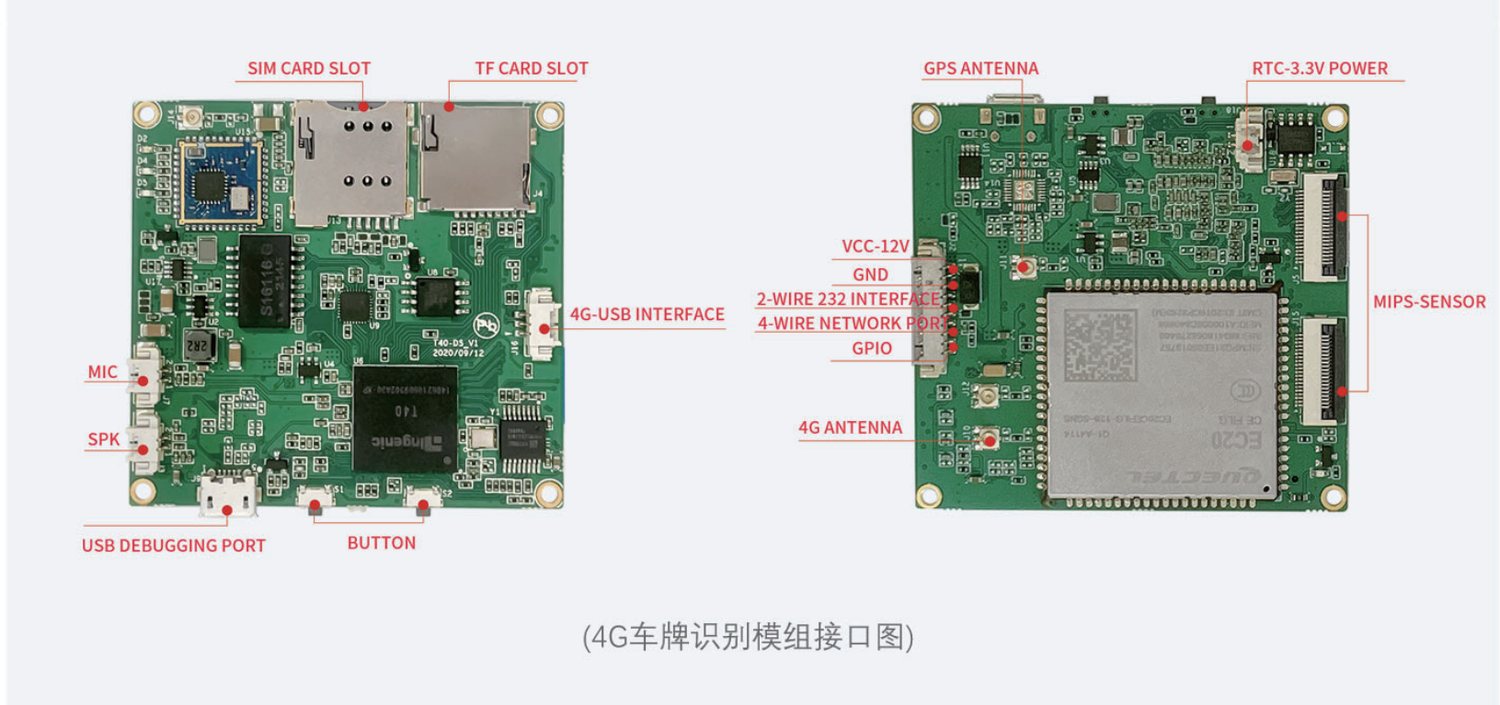

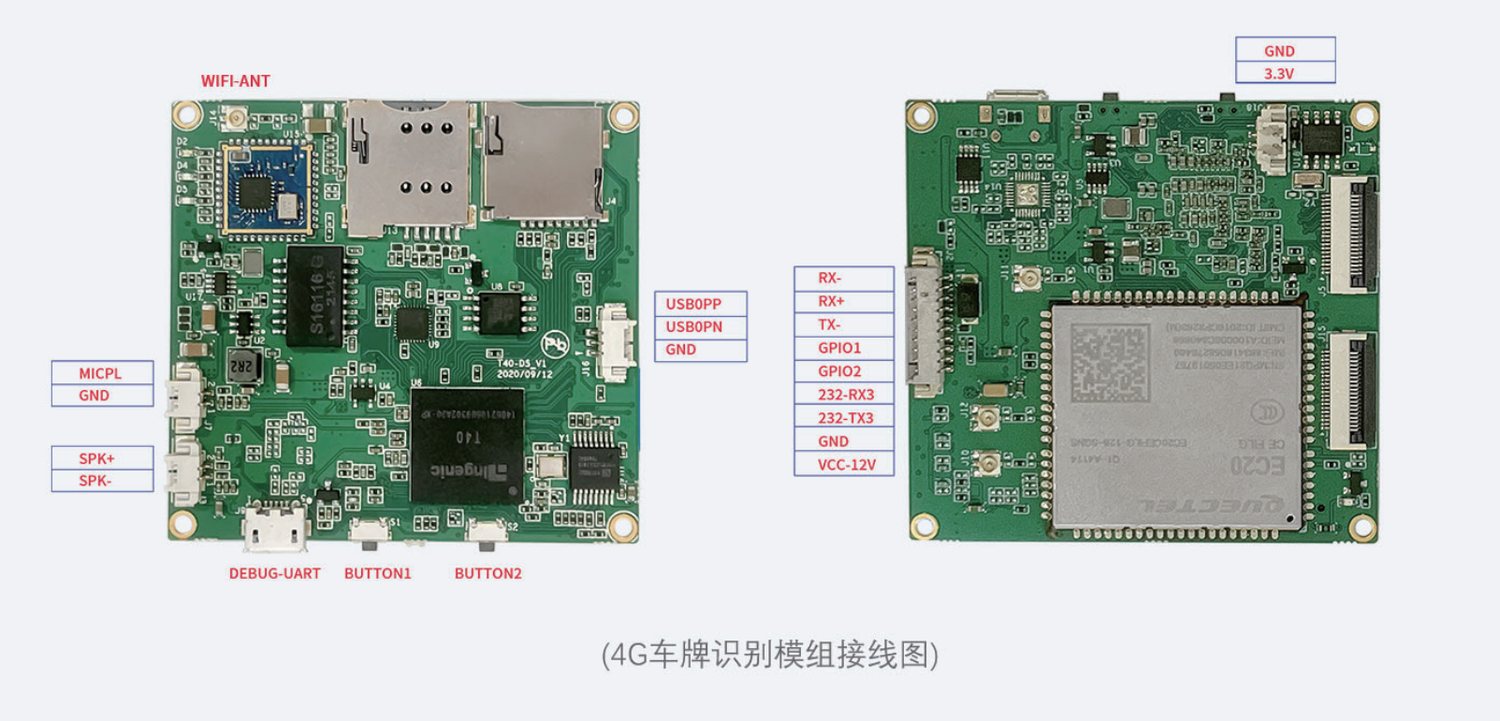

７、车牌识别模组接线图

８、车牌识别模组接口尺寸图

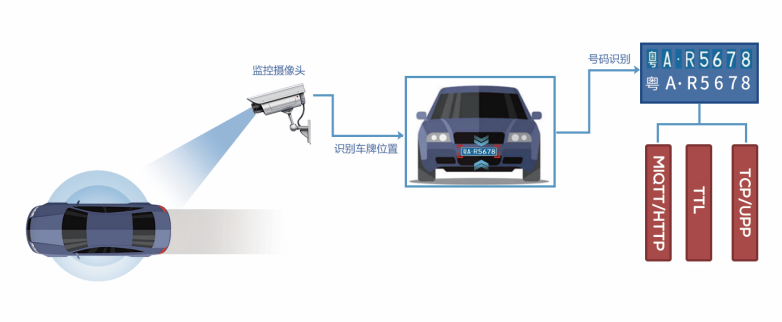

９、 识别流程图

10、车牌识别摄像头操作演示

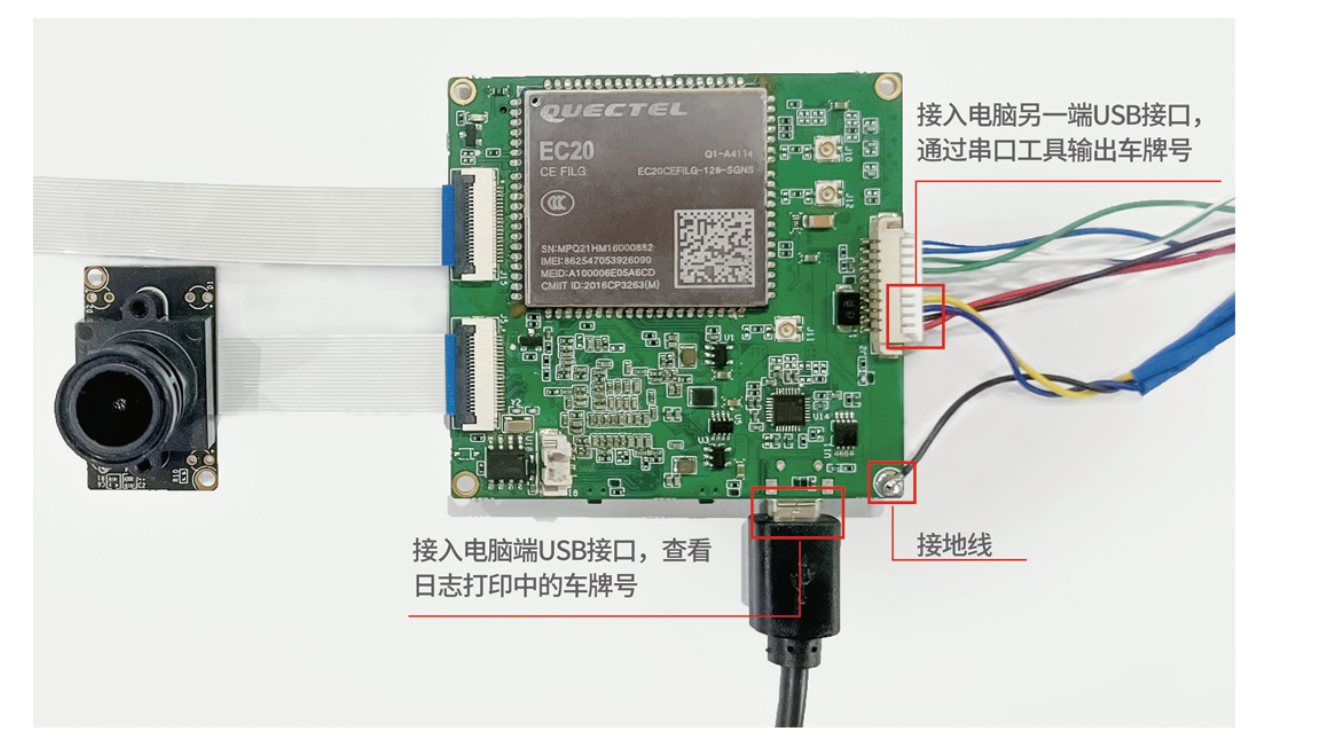

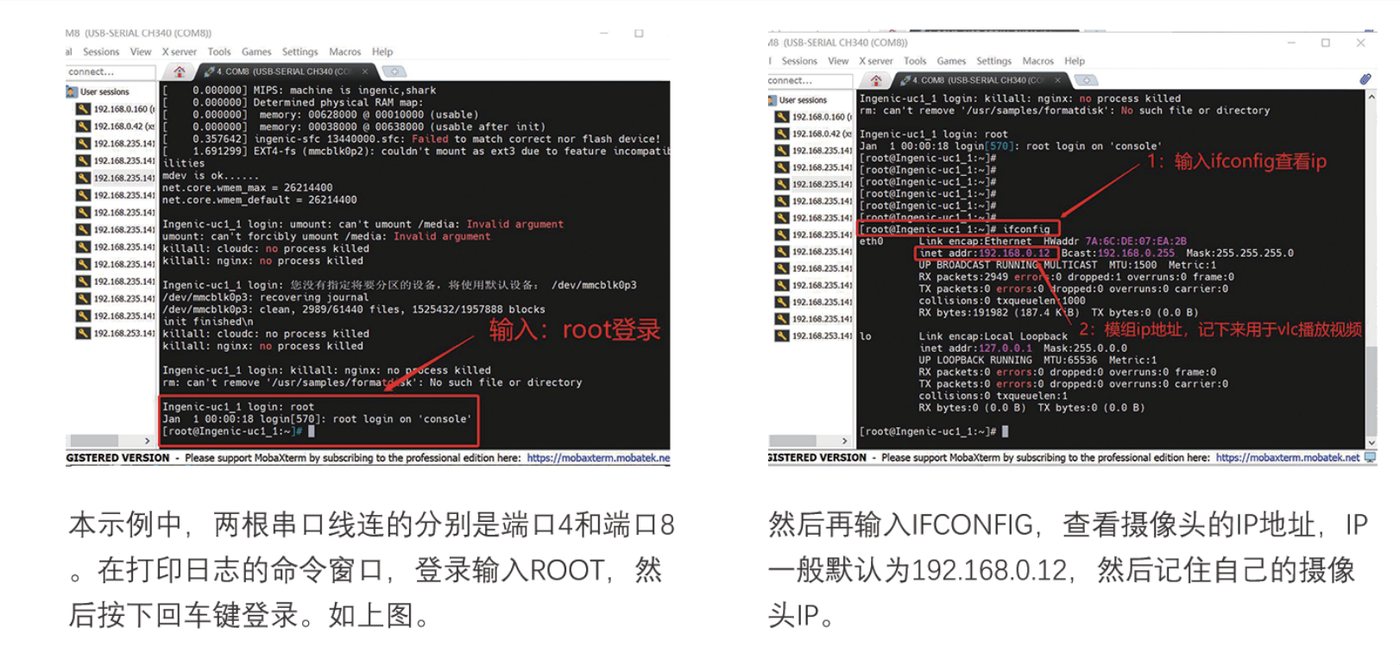

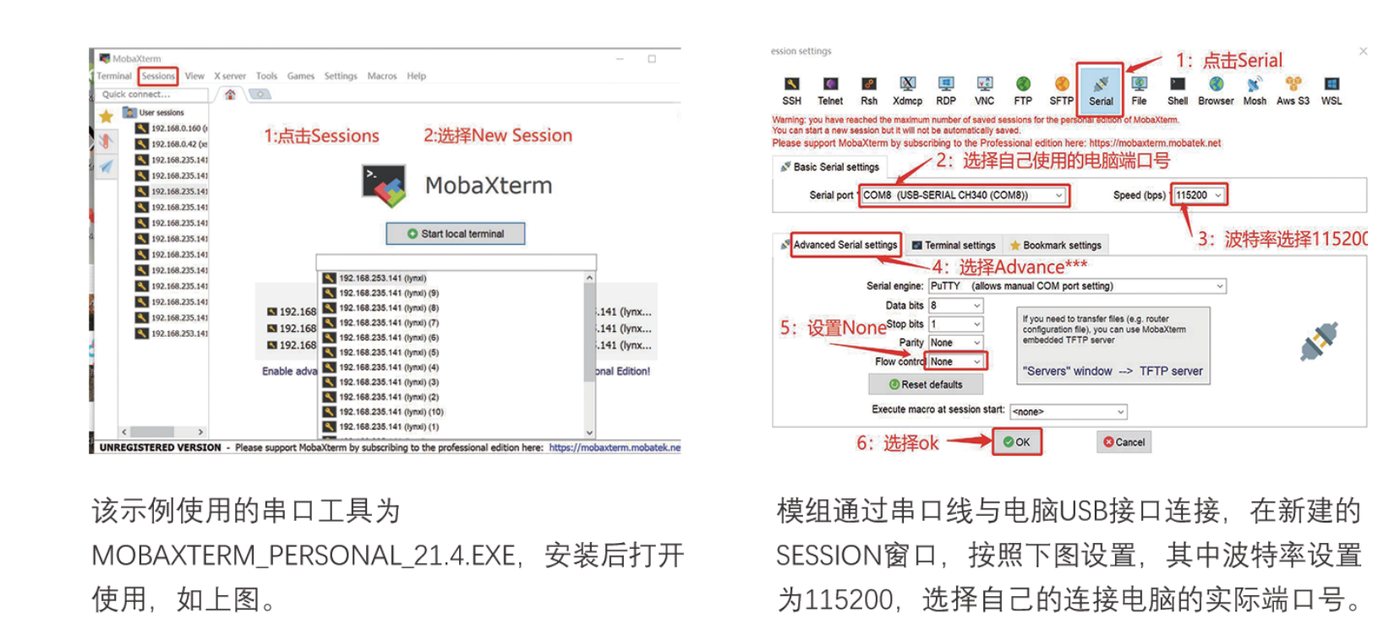

1、按照下图链接两根串口线、一根串口线用于连接电脑上的串口工具查看程序运行时的打印日志，另一根串口线用于连接电脑上的串口工具查看识别后的车牌信息输出。识别到车牌后，默认是通过穿口协议传输，如需对接另外传输方式，请联系商务。

2、摄像头连接12V直流电源和一根网线、打开串口工具

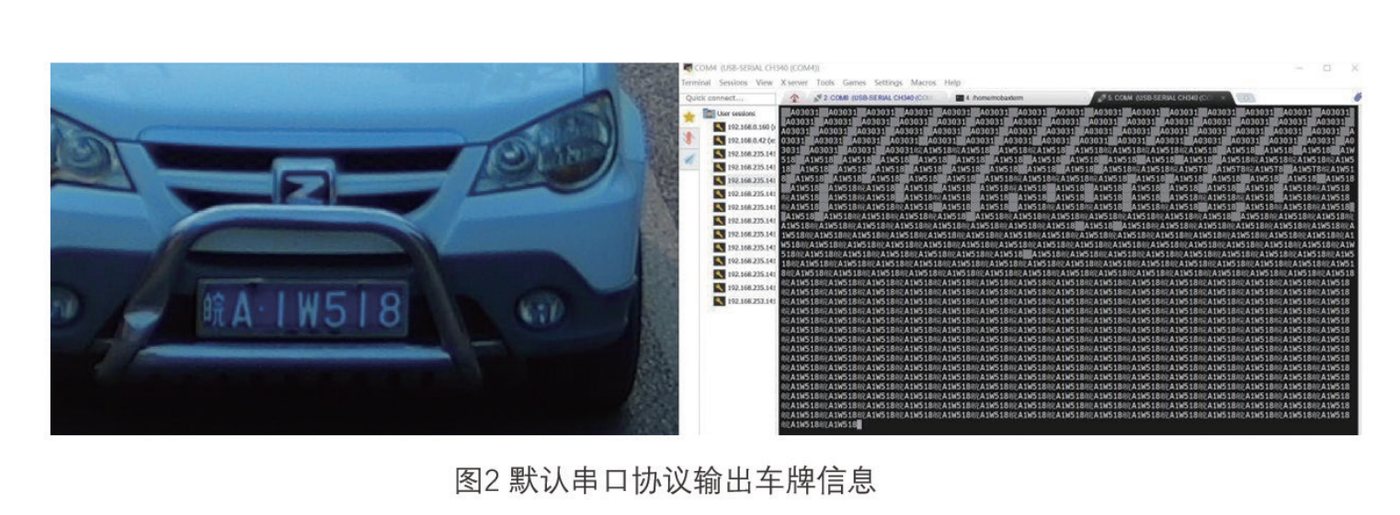

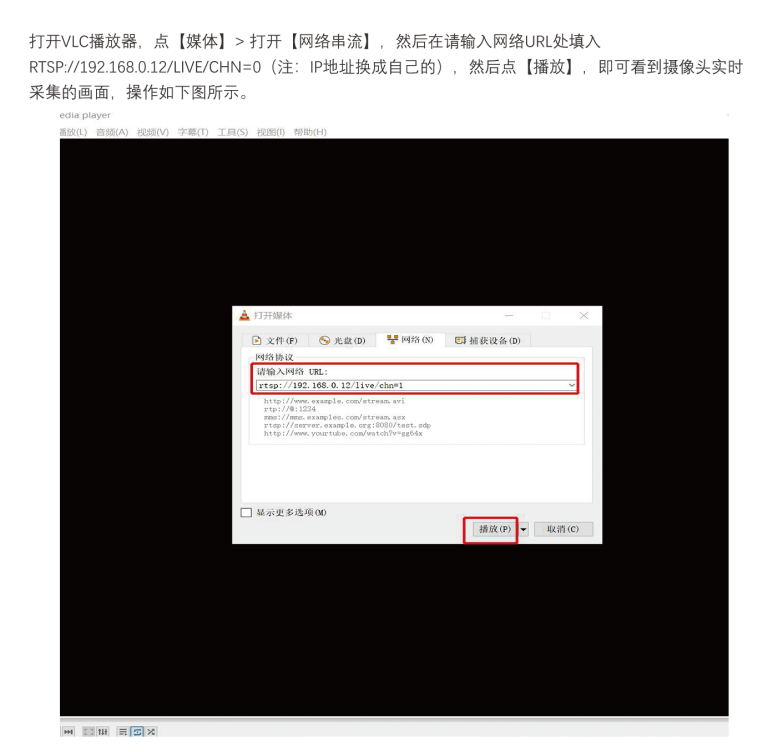

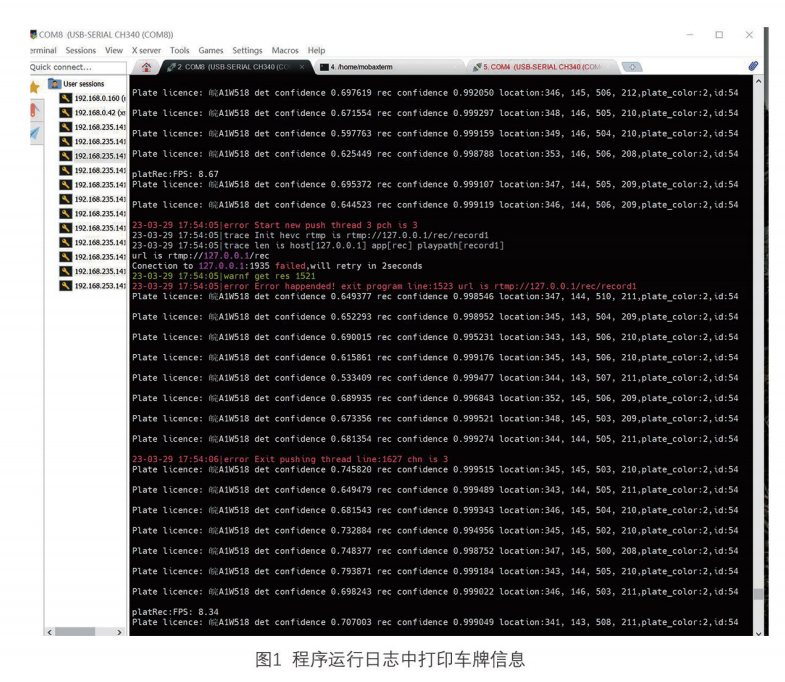

3、电脑任意打开一张比较清晰的中国车牌，然后摄像头对着电脑屏幕，通过VLC播放的画面调整摄像头的位置，尽量使得VLC播放的画面人眼能清晰看见车辆及车牌。然后观察穿口工具两个串口窗口的打印，一个窗口打印程序日志信息，另一个窗口打印串口传输出的车牌信息，本演示效果如下图两张图所示：

VLC下载网址：https://www.videolan.org/
串口工具下载链接：http://xstrive.tpddns.cn:5000/share.cgi?ssid=69d0d15522d946d9bc4264789a223ab1
