**HDMI高清录制盒使用说明书
**
本说明书适用于我司高清录制盒
注意：由于本说明书为通用版本，说明书上的截图和具体设备实际页面会有不同，具体请以设备页面为准

1、 包装清单

设备x1 电源X1 (注：所有产品仅提供电子版说明书)`

2、产品应用

1、HDMI输入，HDMI输出，电脑画面录制

2、接线方法，设备hdmi输入口接入电脑主机，hdmi输出口外接显示屏，可以显示电脑画面

3、首次使用

使用设备搜索助手搜索设备IP，注意电脑和设备要在同一个交换机/路由器下面。如果搜索不到可以勾选设备搜索助手上的强制搜索。
设备搜索助手下载地址：http://www.xstrive.com/download/

4、登录界面
本设备采用web管理界面进行配置，支持PC、平板、手机等终端对设备进行管理和设置，PC端建议使用使用Google浏览器对设备进行管理（默认账号密码admin）。
可使用上述本公司专用设备搜索助手软件更改设备IP后（修改说明参见设备搜索助手说明书）
使用Google浏览器输入设备IP地址，进入设备管理登录界面，如下图1：

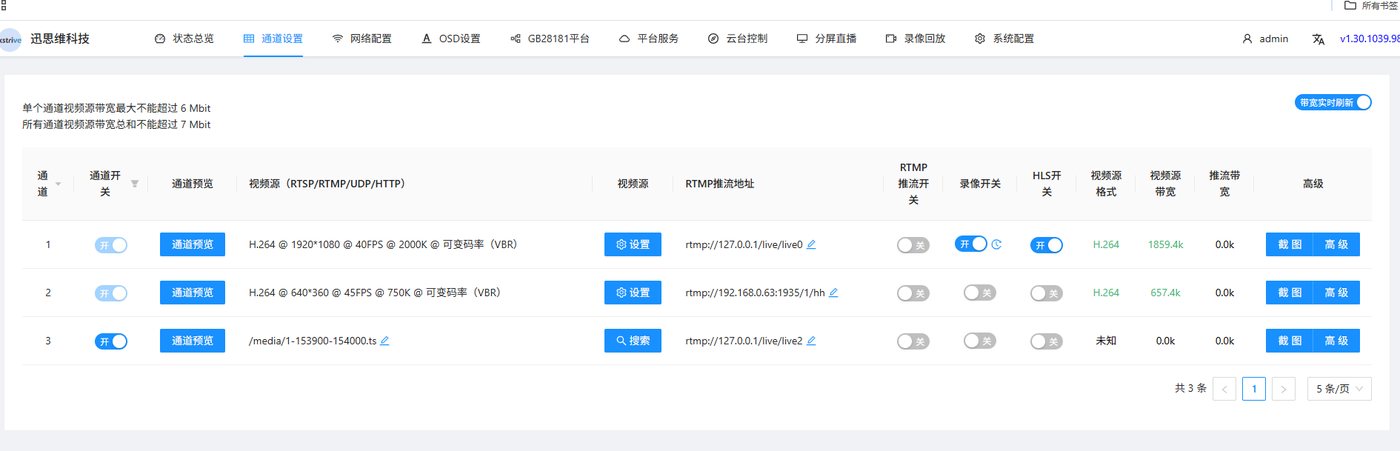

5、 通道设置
通道一、二为hdmi通道，显示hdmi输入视频源，设备插上内存卡后打开录像开关即可录像
通道三可解码rtmp视频流

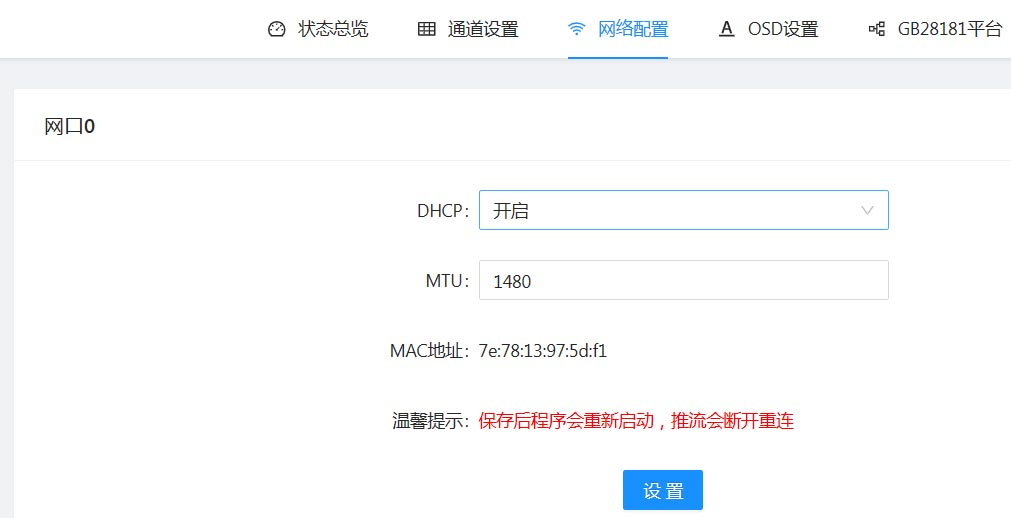

6、 网络配置
网络设置用于设置设备的IP地址。编码器本地网络为物理接口
对于本地，配置界面如下：DHCP开启时，由路由器自动给设备分配IP，IP地址不固定;关闭DHCP,可自行设置固定IP，如下图10：

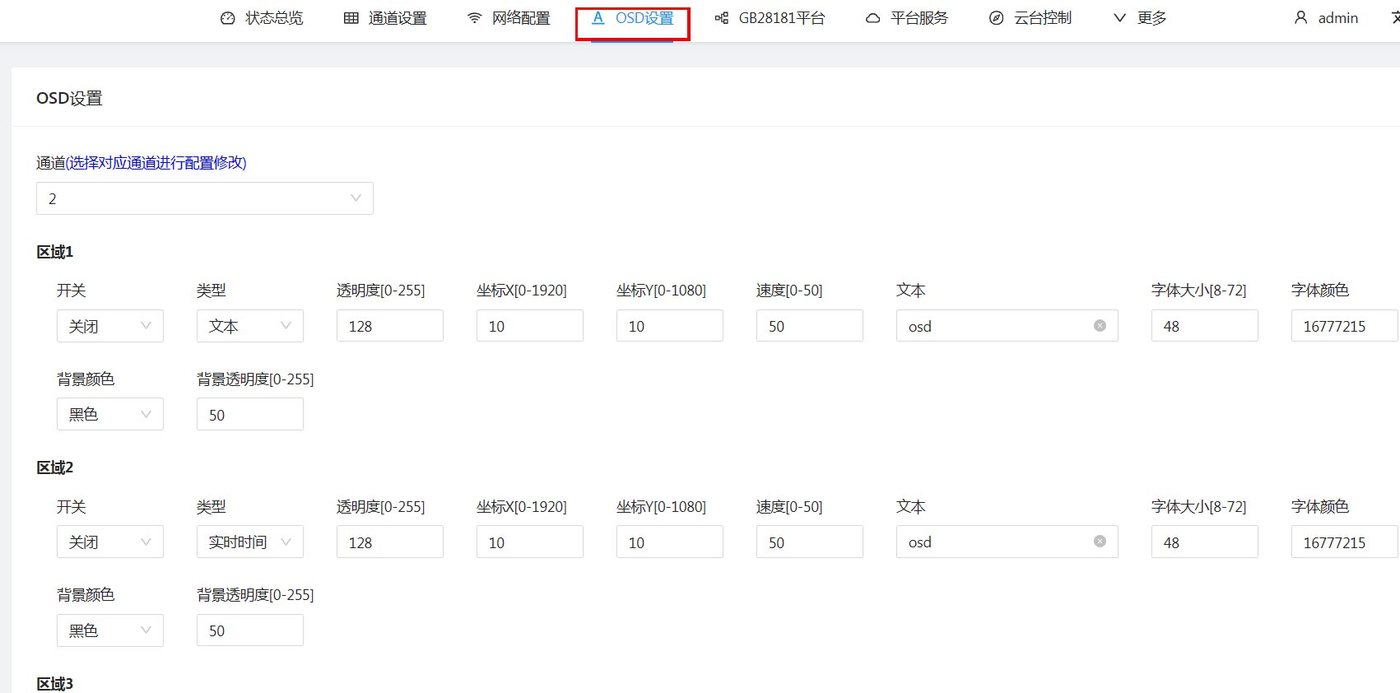

7、osd设置
设置各通道编码输出后OSD信息，可在此处输入实时时间、png图片、滚动文本字幕或文本等，如下图：

编码器仅编码硬通道支持OSD设置，通三不支持

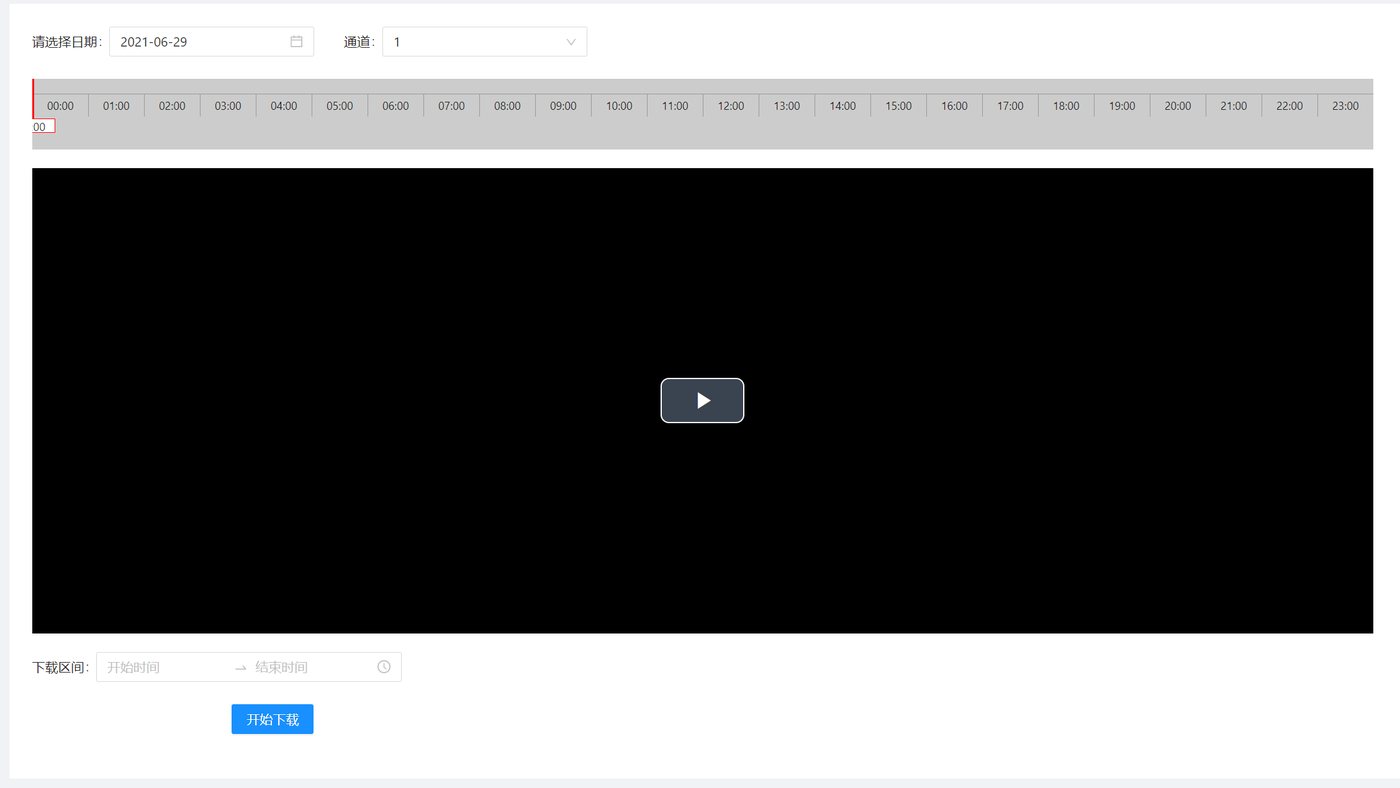

8、 录像回放
录像回放功能需本地存储支持，如SD卡（注意：仅限部分型号设备支持，需另外加装SD卡或者硬盘）。本功能支持视频流存储、回放和视频下载功能。

通过选择日期、通道号，可回放指定日期、指定通道号的视频（需视频已被存储）。录像下载支持所选定日期的24小时时间段内任意时间段之间的视频下载，只需在下方选择开始时间和结束时间，然后点击开始下载，即可将录像下载到本地进行保存和播放。
下载录像格式为TS文件

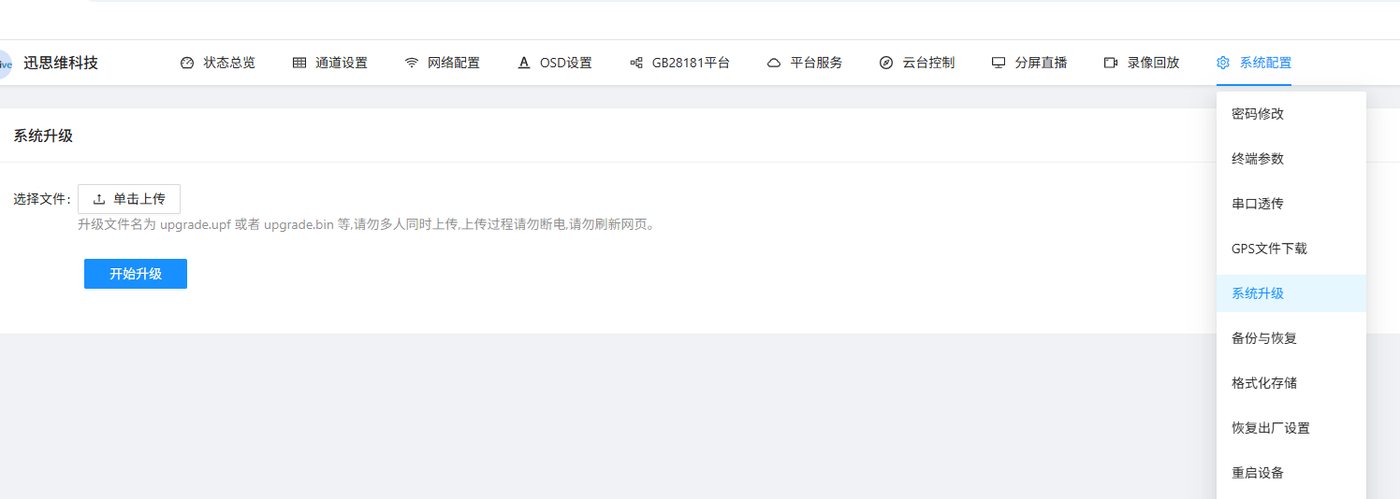

9、 系统升级
用于网络升级软件，（注：我司所有设备质保为一年，质保期内可免费升级，超过一年不支持升级），如下图：

10、 格式化存储
用于格式化本地存储，格式化后设备中存储的文件会丢失，请谨慎操作。仅支持带存储的型号，如下图：
