U盘推流直播编码器
U盘推流直播编码器
目录
1 设备介绍及输出视频流格式
2 登录界面
3 状态总览
4 通道设置
5 云台控制
6 分屏直播
7 录像回放
8 通道设置
9 系统设置
首次使用
使用设备搜索助手搜索修改设备IP，设备默认IP 192.168.0.15
1. 设备介绍
可读取U盘视频文件，并将U盘视频文件推流到各大直播平台（抖音 /快手）的视频推流设备。
###注意：U盘需要格式化为exFAT格式！！！
###输入视频格式支持：mp4（h264）
###输出视频流格式：（视频文件中的非AAC音频会自动转码成AAC），可推流到各大直播平台，直接填推流地址即可
####1.1.HLS（m3u8) 需要打开HLS开关
http://192.168.0.15/hlsram/live0/index.m3u8 其中live0代表通道1，以此类推。live1代表通道2
####1.2.http-flv
http://192.168.0.15/hdl/hlsram/live0.flv
####1.3.ws-flv
ws://192.168.0.15/ws/hlsram/live0.flv
####1.4.rtmp
rtmp://192.168.0.15/hlsram/live0
####1.5.rtsp
rtsp://192.168.0.15/live/chn=0 其中chn=0代表通道1，以此类推。chn=1代表通道2
####1.6.webrtc
详见webrtc介绍
2. 登录界面
本设备采用web管理界面进行配置，支持PC、平板、手机等终端对设备进行管理和设置，PC端建议使用使用Google浏览器对设备进行管理。

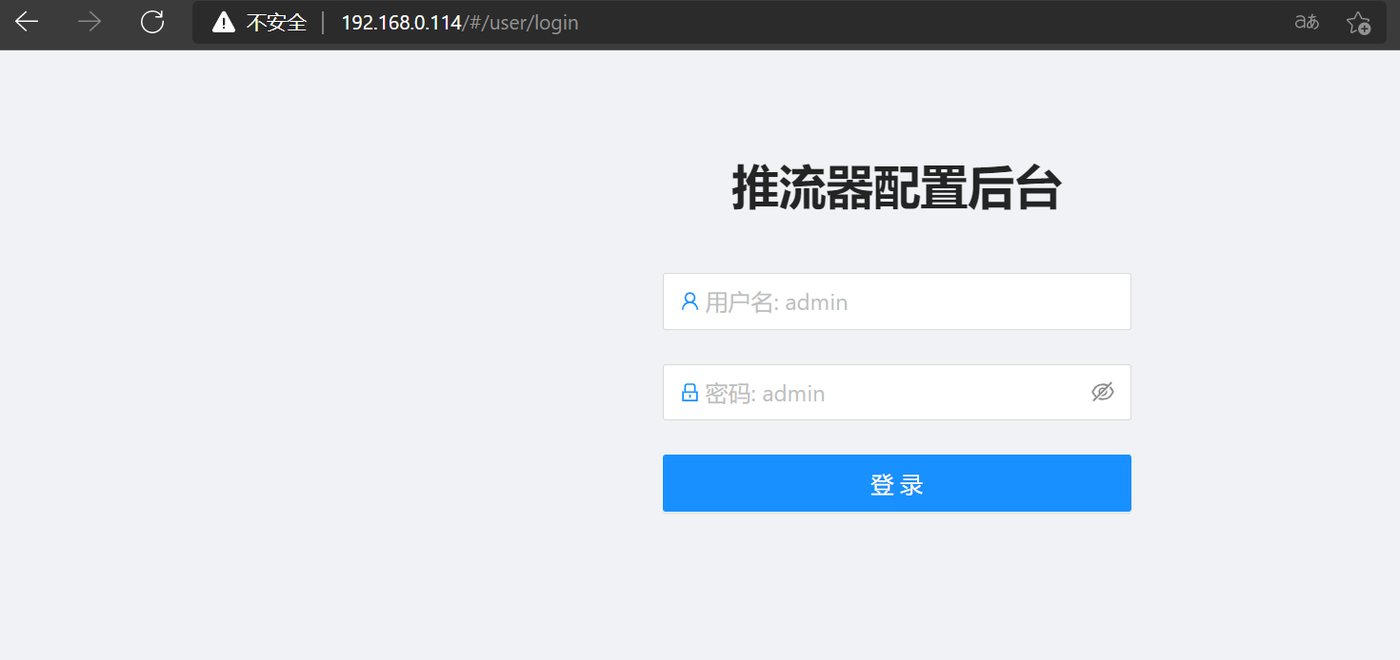

本设备默认出厂IP地址为192.168.0.15，可使用本公司专用设备搜索助手软件更改设备IP后（修改说明参见设备搜索助手说明书），使用Google浏览器输入设备IP地址，进入设备管理登录界面。输入用户名和密码，初始默认用户名：admin 密码：admin ，点击确定即可进入设备配置页面。如下图：
图1
3. 状态总览

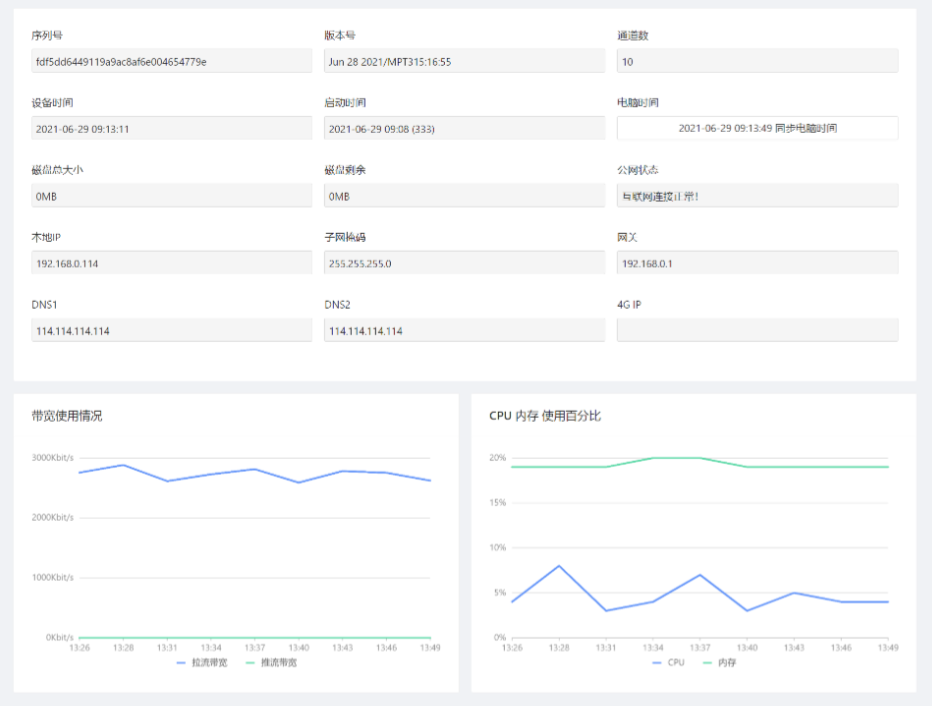

配置界面首页显示设备器运行状态，如下图：
图2
注：rtsp流量不要超过硬件的最大能力！！！
CPU占用率不能高于90%。
3.1 界面介绍
状态显示功能用于显示系统当前的运行状态，包括软件版本号、网络信息、rtsp/rtmp实时带宽信息、运行时间、CPU和内存占用率以及通道运行状态。
3.2 电脑时间
在点击同步电脑时间按钮，可设置设备的时间为当前访问电脑的时间，设备时间无法手动设置。
图3
4. 通道设置

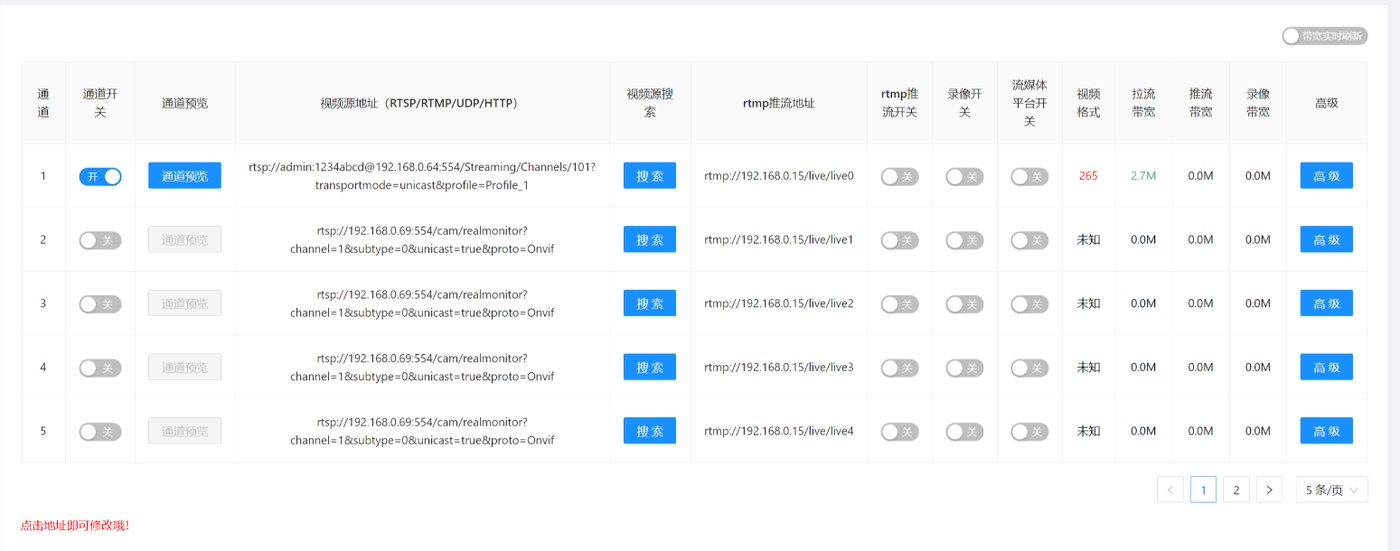

通道设置界面用于设置各个通道的rtsp视频源地址、推流地址、录像开关、推流开关等功能。
图4
通道设置界面的配置流程如下：
4.1
4.1 通道开关
通道开关用于控制通道的开启和关闭，关闭后一切拉流和推流功能都会被禁用。
4.2 通道预览
通道预览用于预览已添加的rtsp视频源，方便查看添加的视频是否为所需要的视频源地址。
4.3 视频源地址（RTSP/RTMP/UDP/HTTP）
视频源地址用于设置视频源的流地址。对于大多数支持ONVIF协议的摄像头，可点击后方的搜索按钮进行搜索。RTMP/UDP/HTTP等视频地址需要手动输入。
4.4 视频源搜索
4.4.1搜索按钮
!!!注意摄像头不可以开启smartH264 或者smartH265
用于搜索U盘里面的mp4文件，如下图所示：
图5

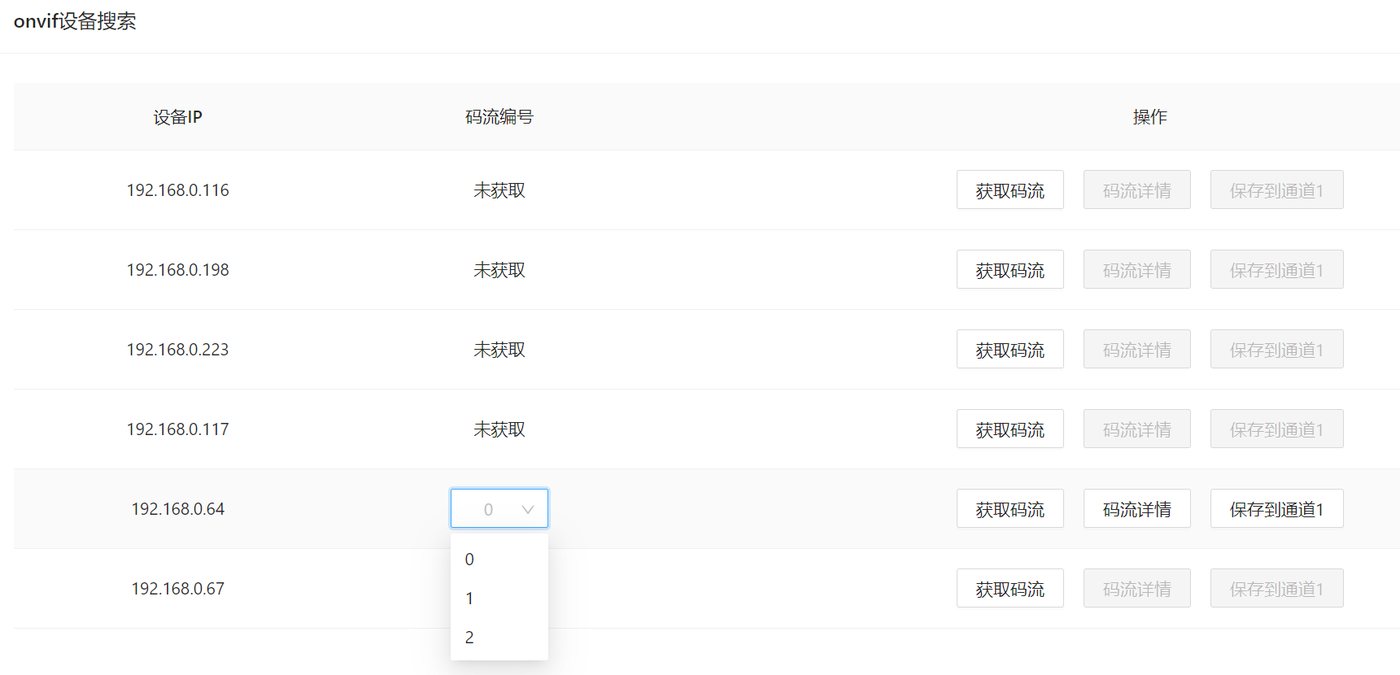

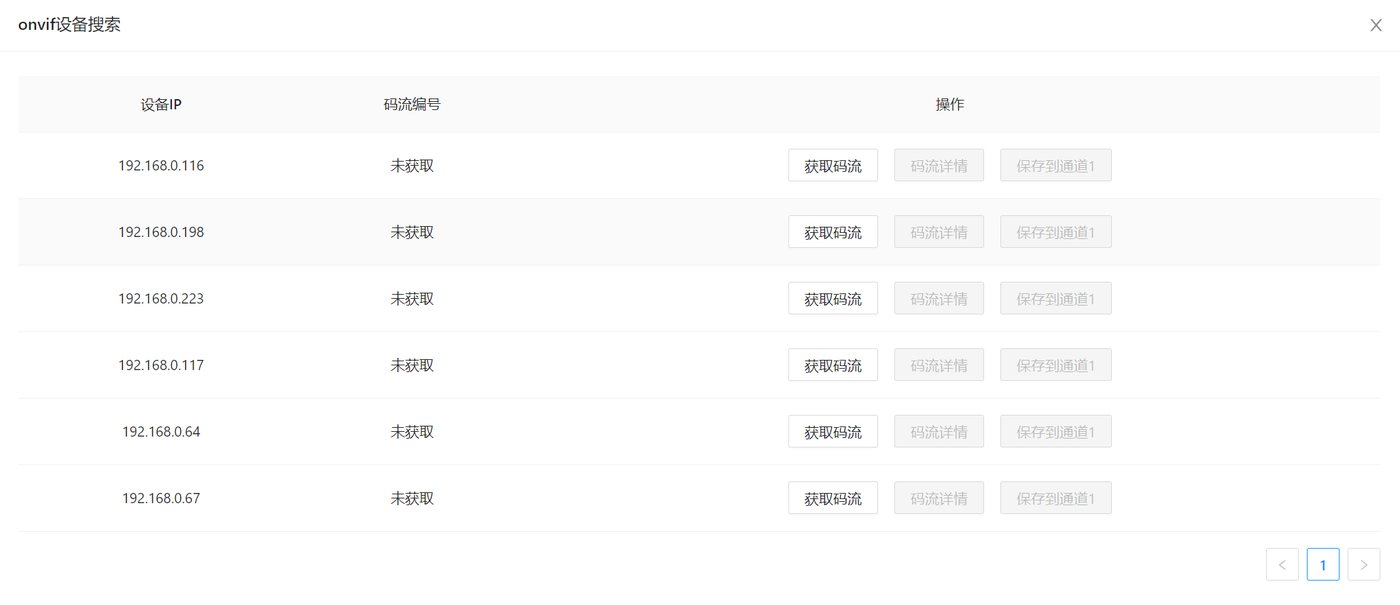

4.4.3保存rtsp视频源地址
用户名密码验证成功后，摄像头列表会显示码流编号，其中编号0代表主码流，编号1代表子码流，编号2代表第三码流。选择想要添加的码流编号，点击保存到通道，即可将rtsp视频源地址保存到对应的通道中。
图7
4.5 rtmp推流地址
rtmp推流地址用于设置rtmp的推流地址，此地址由rtmp流媒体服务器提供，请联系流媒体服务商获取，譬如抖音需要用小葫芦直播助手，快手参考docs.html
4.6 rtmp推流开关
用于控制rtmp推流的开启和关闭
4.7 录像开关
用于控制视频源的录像开启和关闭
4.8 HLS开关
用于是否开启HLS输出的功能。同时流媒体平台的视频流生成也依赖此开关。流媒体平台说明书请访问：
docs.html
4.9 视频格式
用于显示视频源的编码格式，H.264或者H.265。大多数平台仅支持H.264的rtmp推流，请与流媒体平台供应商核实。
4.10 拉流带宽
用于显示视频源地址的码率带宽
4.11 推流带宽
用于显示rtmp推流的码率带宽

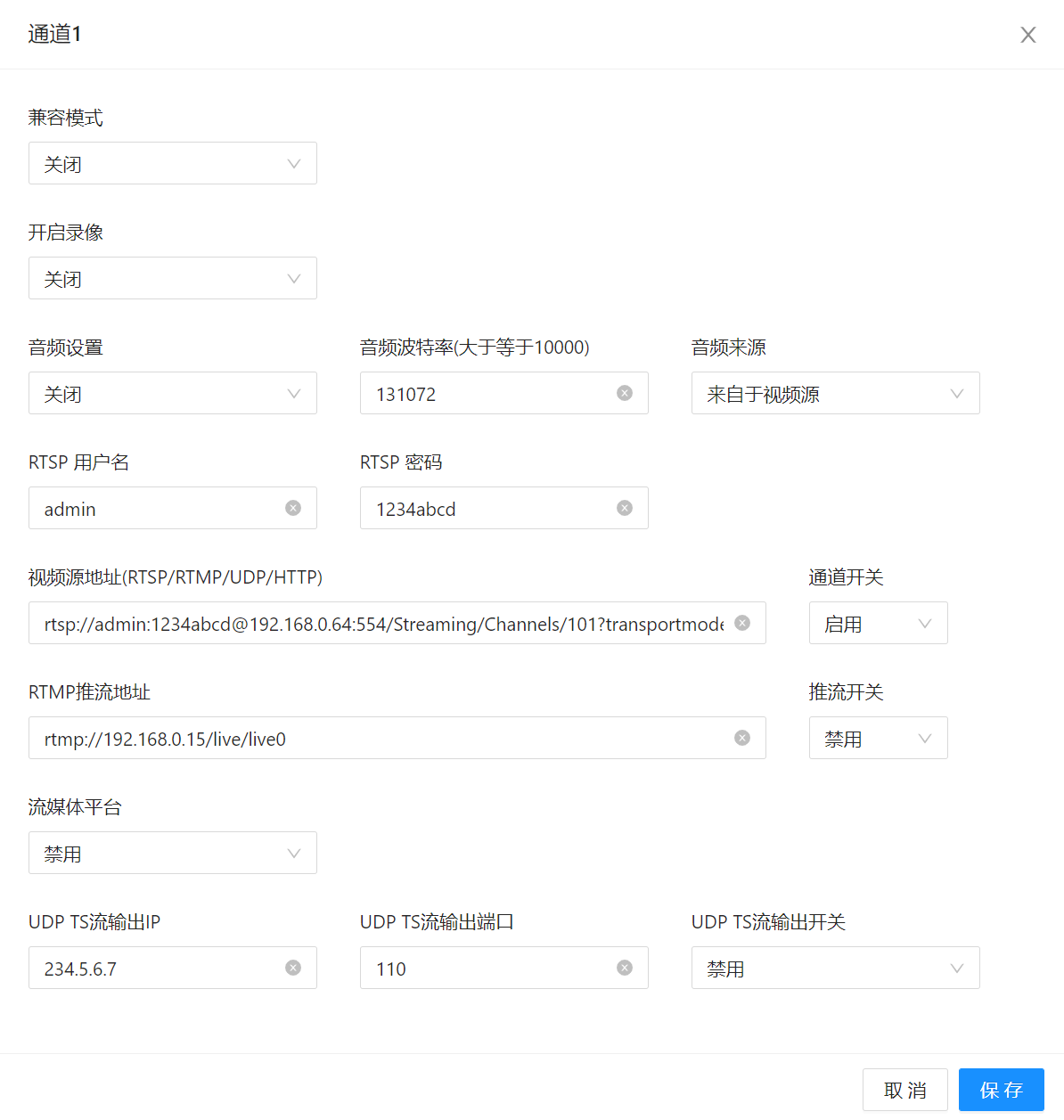

4.12 高级
高级设置用于手动配置rtsp视频源地址的兼容模式、音频开关和UDP功能。
图9

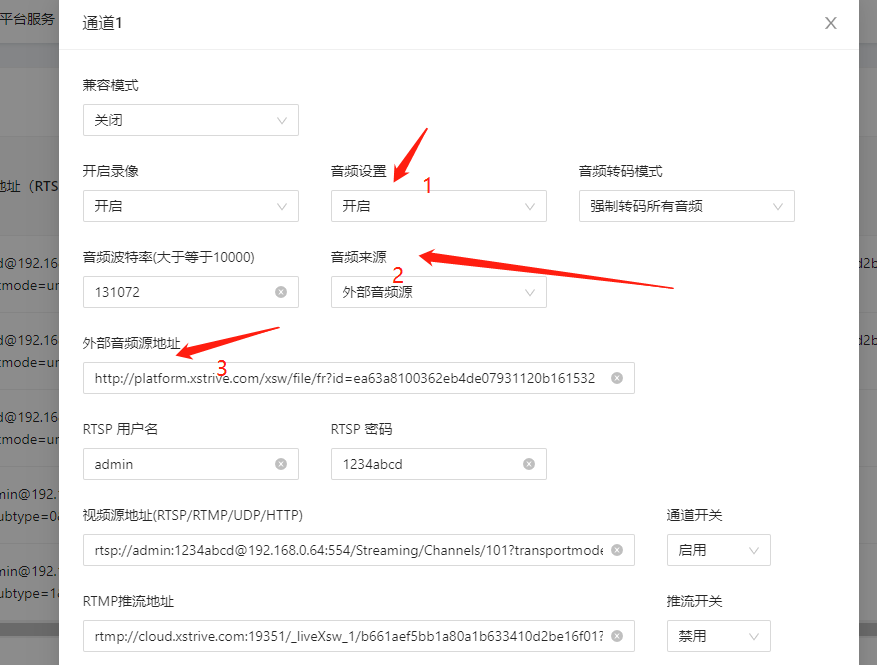

4.14 外部音频源配置
在高级配置页面。我们可以开启音频， 在【音频来源】选择《外部音频源》输入一个网络音频地址。
5. 云台控制

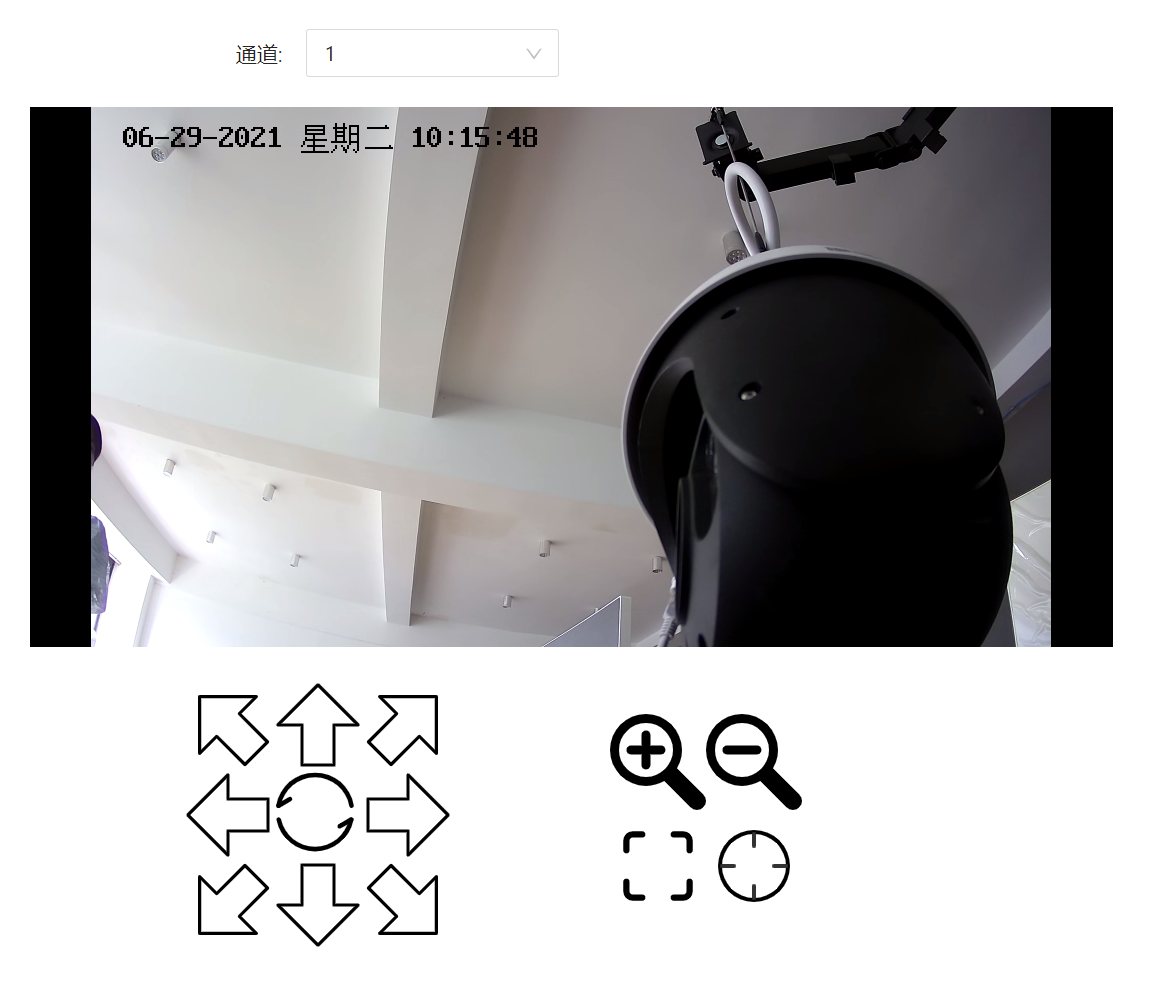

本设备兼容所有支持Onvif协议的云台控制，可用于控制带云台的IPC摄像机。选择相应的通道号，即可对与通道号相对应的IPC摄像机进行云台控制，如下图：
图10
6. 分屏直播
分屏直播功能支持同时多通道同时直播，可选择4分屏、9分屏和16分屏设置。将鼠标放置于对应的显示区域内，会弹出选择通道按钮。点击选择通道按钮，选择需要在此区域显示的通道即可。
图11
7. 录像回放
录像回放功能需本地存储支持，如SD卡、硬盘等，仅限部分型号设备支持。本功能支持视频流存储、回放和视频下载功能。
通过选择日期、通道号，可回放指定日期、指定通道号的视频（需视频已被存储）。录像下载支持所选定日期的24小时时间段内任意时间段之间的视频下载，只需在下方选择开始时间和结束时间，然后点击开始下载，即可将录像下载到本地进行保存和播放。
图12

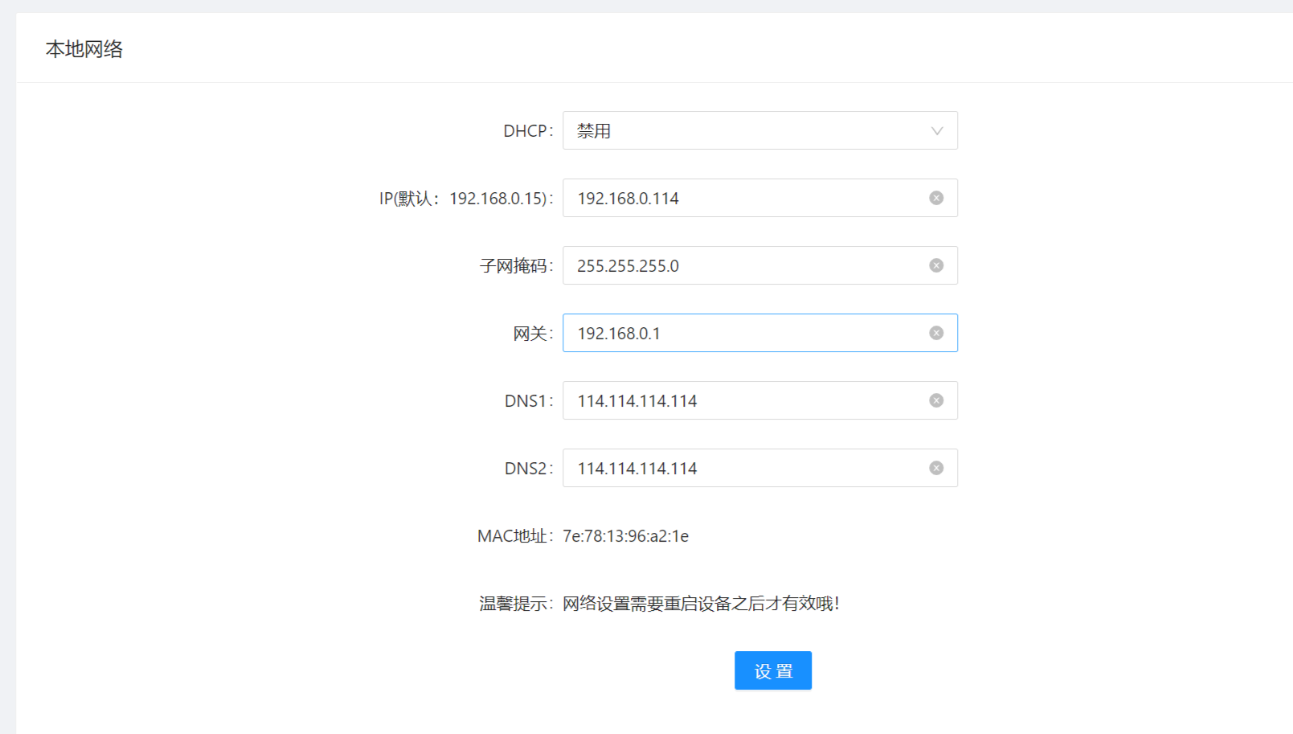

8. 网络设置

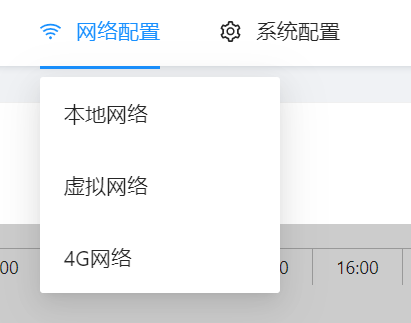

网络设置用于设置设备的IP地址。本推流器支持虚拟网口设置，本地网络为物理接口，联网需设置本地网络。虚拟网络用于设置虚拟网口，用于跨网段应用的特殊场合。虚拟网口只能设置IP和掩码，无法设置网关。4G网络为特定型号支持。
图13
图14
9. 系统设置

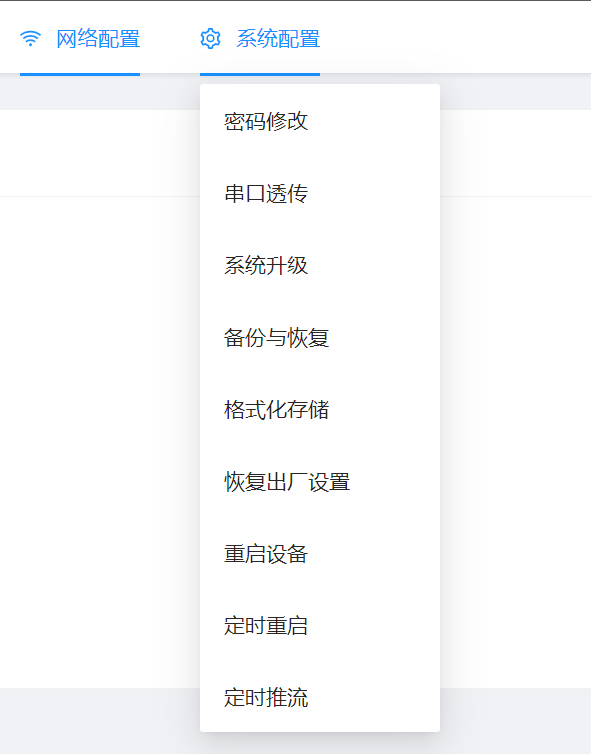

系统设置用于配置设备的网络信息、系统更新、定时重启等功能。
图15

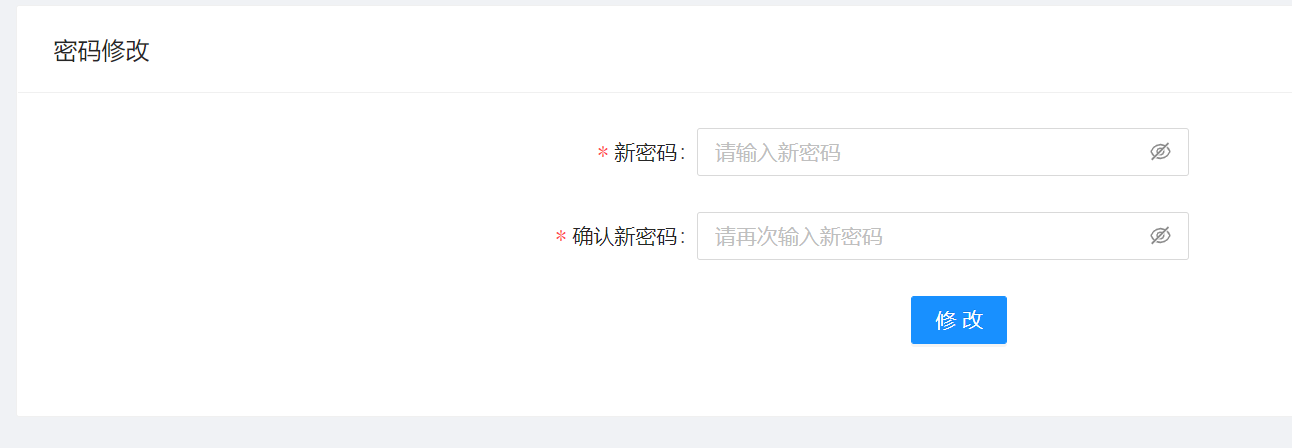

9.1 密码修改
设置用户名admin的管理密码，默认密码为admin，修改后请牢记新密码。
图16

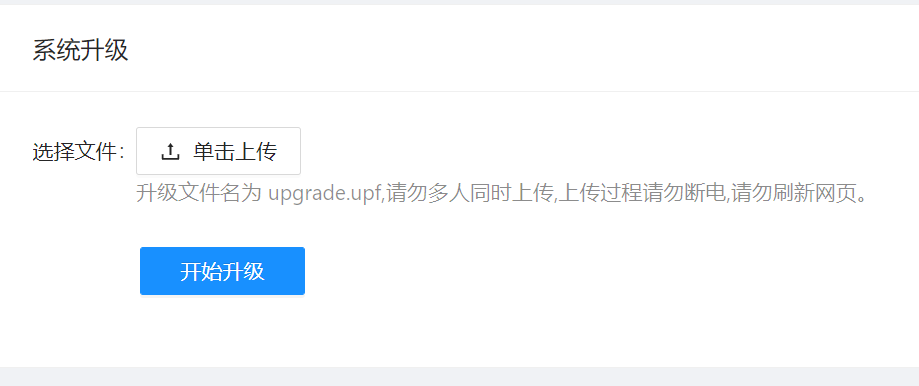

9.3 系统升级
图18

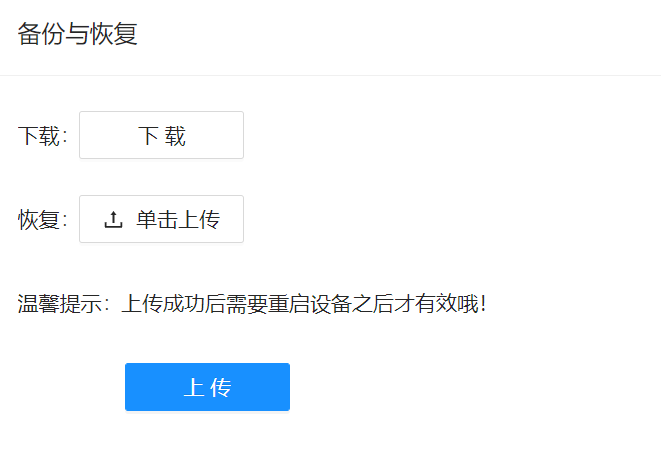

9.4 备份与恢复
用于备份和恢复设备配置信息，可用户批量设置
图19

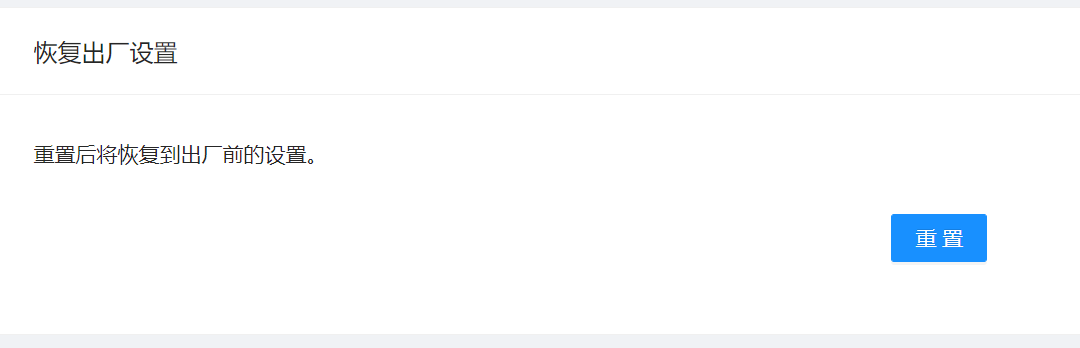

9.6 恢复出厂设置
用于恢复设备的出厂设置，包括IP、默认密码、通道设置等，删除前建议备份现有设置信息。
图21

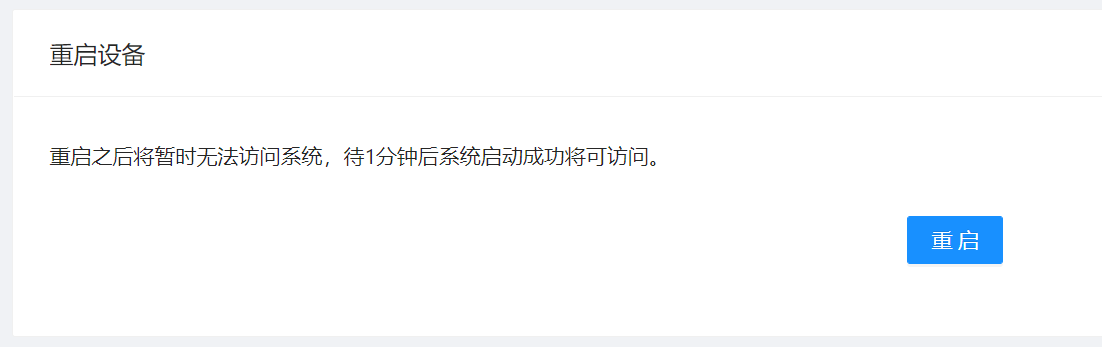

9.7 重启设备
手动重启设备
图22

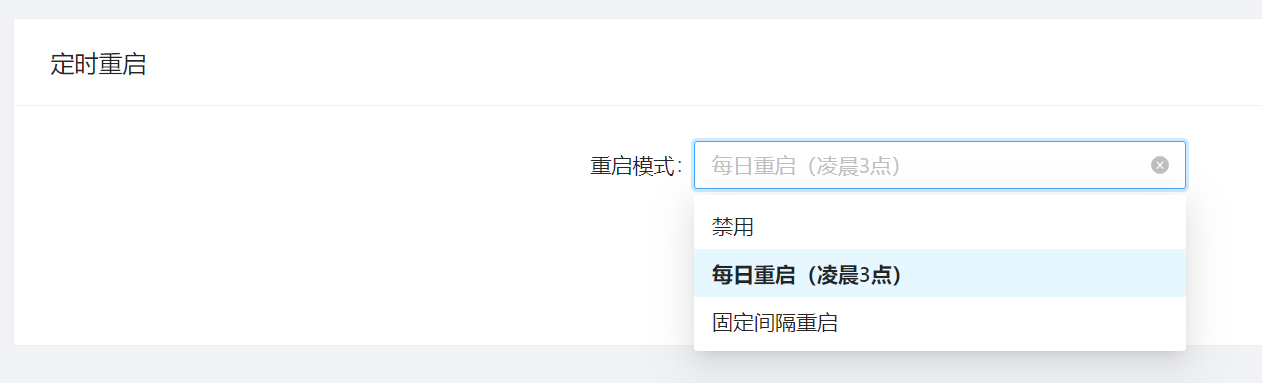

9.8 定时重启
在某些场合，设备需要自动维护，可在定时重启界面设置定时重启的时间周期。可选每日重启和固定时间间隔进行自动重启。
每日重启：
选择此选项的时候，可以忽略下面剩余时间，定时时间参数。设备会固定在每天的03：00重启
固定间隔重启
选择此选项的时候，需要设置定时时间参数，单位是分钟，譬如设置为60，那么设备会每隔60分钟重启一次，下方的剩余时间，意思是 离下次重启还有多少时间，显示负数代表设备会立刻重启。
注意：第一次设置此项时，设备会立即重启。（剩余时间为负数，代表设备即将重启）
图23

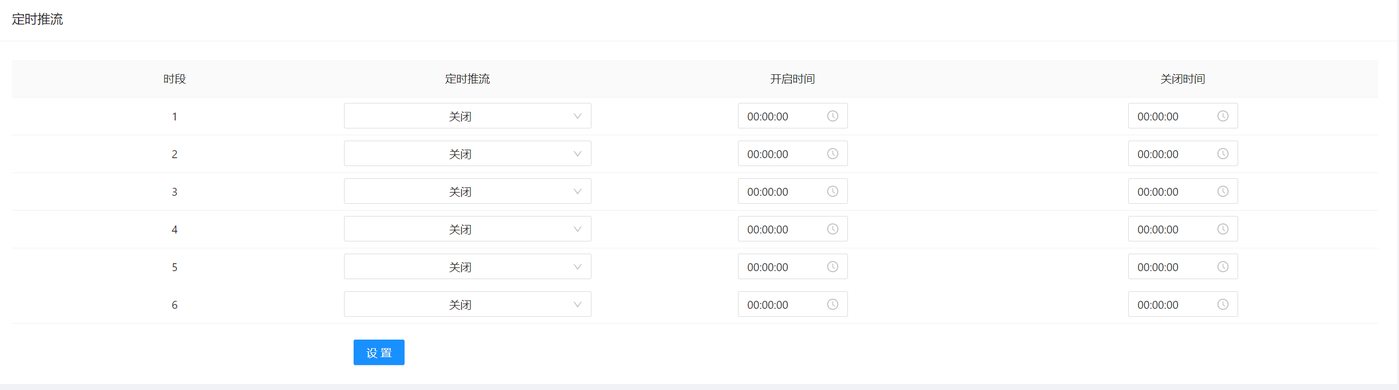

9.12 定时推流
设置设备在设定的时间段内进行推流，目前支持六个时段设置。
开始推流时间：设置推流器开始推流的时间
结束推流时间：设置推流器结束推流的时间
图24
常见问题：
docs.html
远程播放视频
https://www.bilibili.com/video/BV1oV411y7Sk/
远程管理局域网设备
https://www.bilibili.com/video/BV1U5411L7pS/
