音频编解码推流器说明书

本说明书适用于音频编解码推流器

音频编解码推流器

设备介绍

RTSP-RTMP协议双向互转推流器设备可应用于RTSP转RTMP推流，是一款多功能，多场景的视频推流设备。

首次使用

使用设备搜索助手搜索修改设备IP，设备默认IP 192.168.0.15

1. 使用界面

本设备采用web管理界面进行配置，支持PC、平板、手机等终端对设备进行管理和设置，PC端建议使用使用Google浏览器对设备进行管理。

本设备默认出厂IP地址为192.168.0.15，可使用本公司专用设备搜索助手软件更改设备IP后（修改说明参见设备搜索助手说明书），使用Google浏览器输入设备IP地址，进入设备管理登录界面，如下图：

图1

输入用户名和密码，初始默认用户名：admin  密码：admin ，点击确定即可进入设备配置界面。设备配置界面分为两个窗口，左侧为功能设置窗口，右侧为功能内容窗口，如下图：

图2

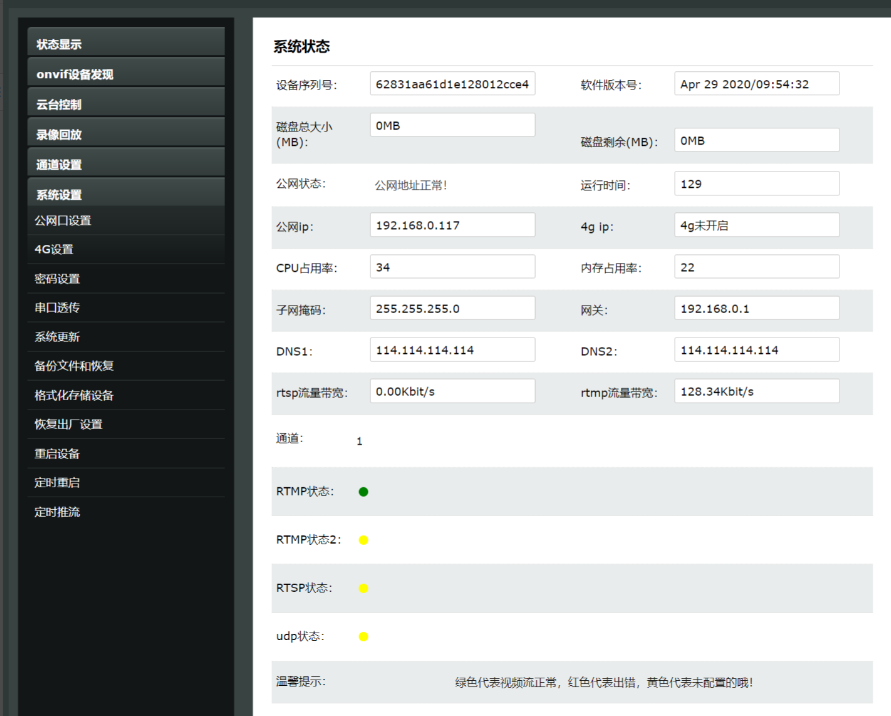

2. 状态显示

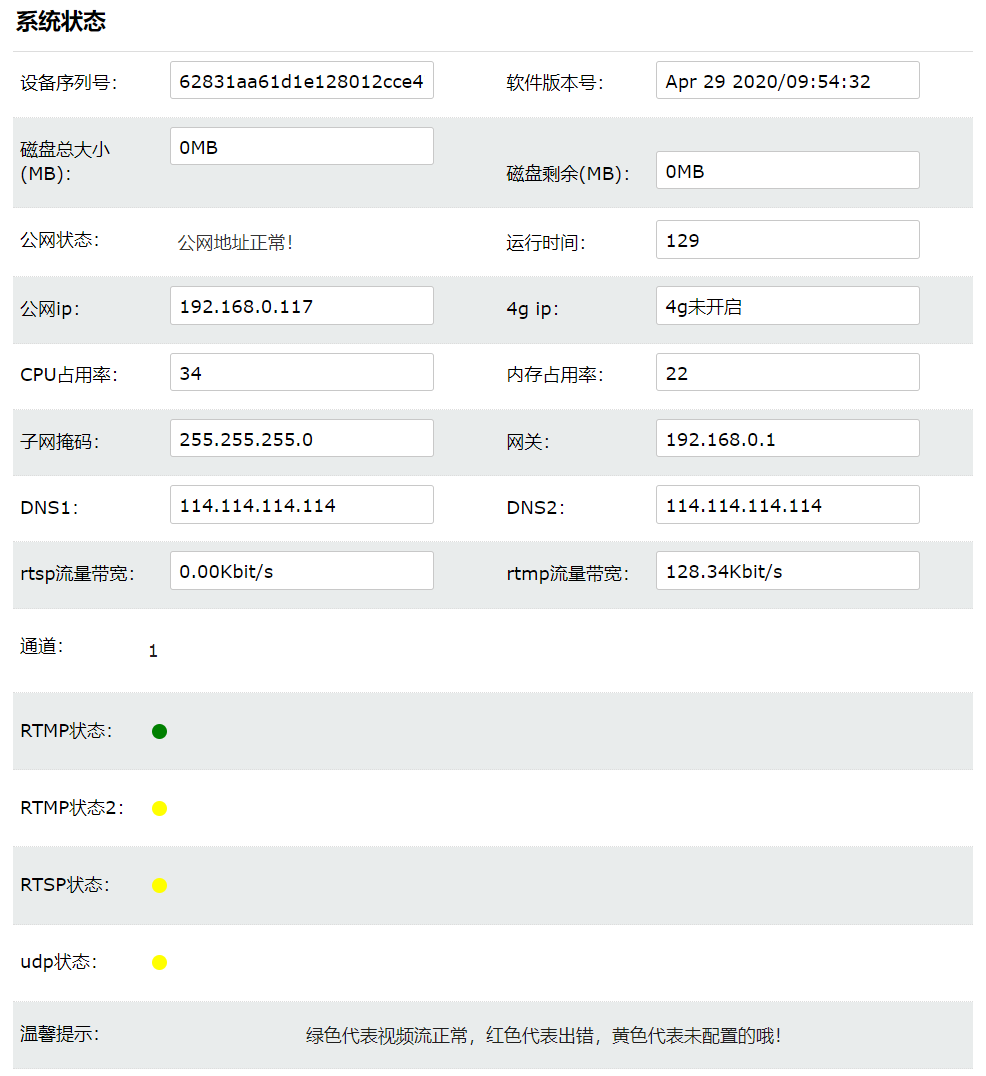

配置界面首页显示设备器运行状态，如下图：

图3

CPU占用率不能高于90%。

2.1 界面介绍

状态显示功能用于显示系统当前的运行状态，包括软件版本号、网络信息、rtsp/rtmp实时带宽信息、运行时间、CPU和内存占用率以及通道运行状态。

2.2 通道运行状态指示灯介绍

在运行状态页面可查看所有通道的运行状态，运行状态分为三种颜色。

绿色：代表正常。

黄色：代表未配置。

红色：代表出错。

3. Onvif设备发现

onvif设备发现功能在音频编码推流器中无需使用

4. 云台控制

云台控制功能在音频编码推流器中无需使用

5. 录像回放

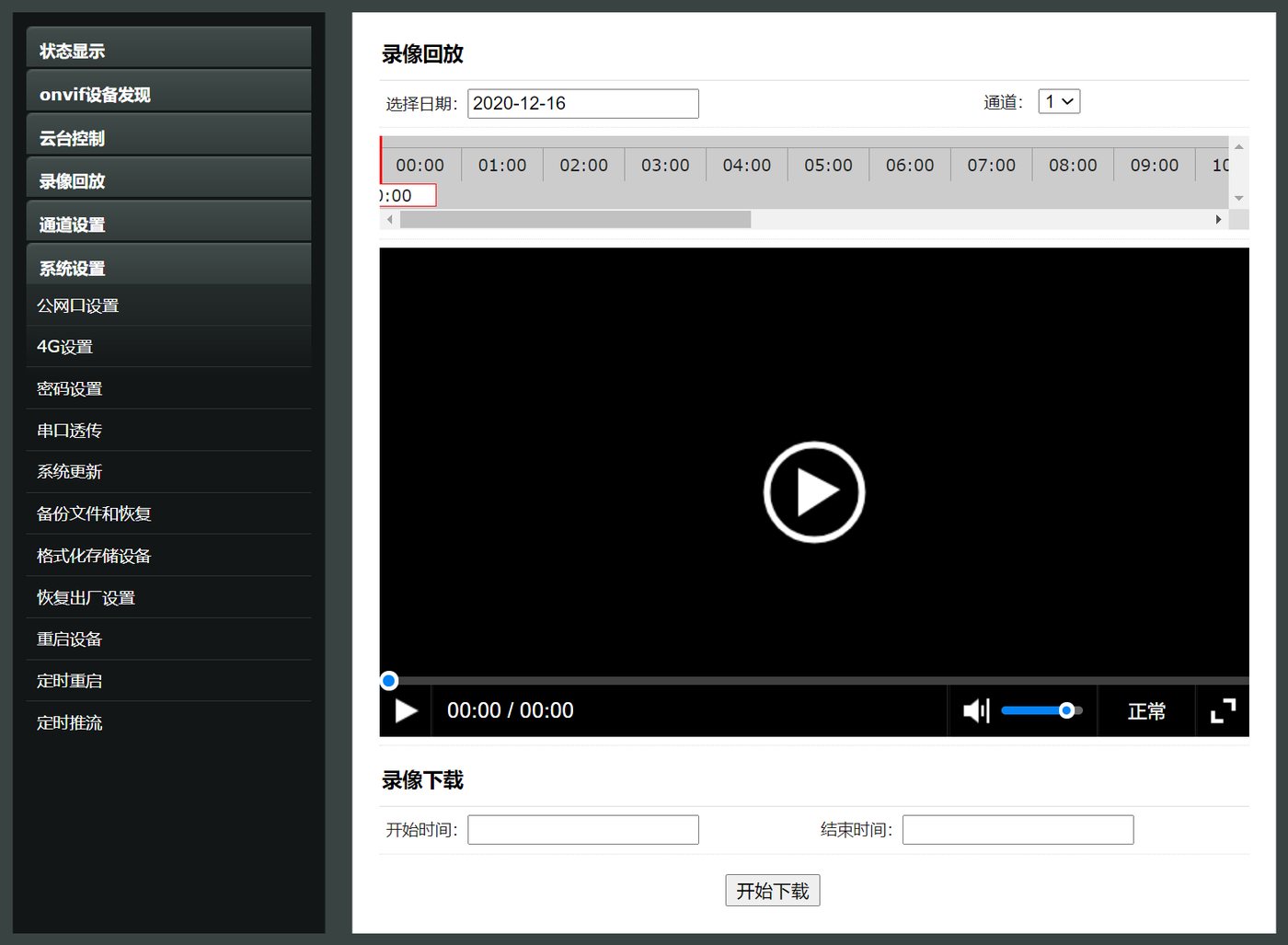

录像回放功能需本地TF卡存储支持。本功能支持音频存储、回放和下载功能。

通过选择日期、通道号，可回放指定日期、指定通道号的音频（需音频已被存储）。音频下载支持所选定日期的24小时时间段内任意时间段之间的视频下载，只需在下方选择开始时间和结束时间，然后点击开始下载，即可将音频文件下载到本地进行保存和播放。

图4

6. 通道设置

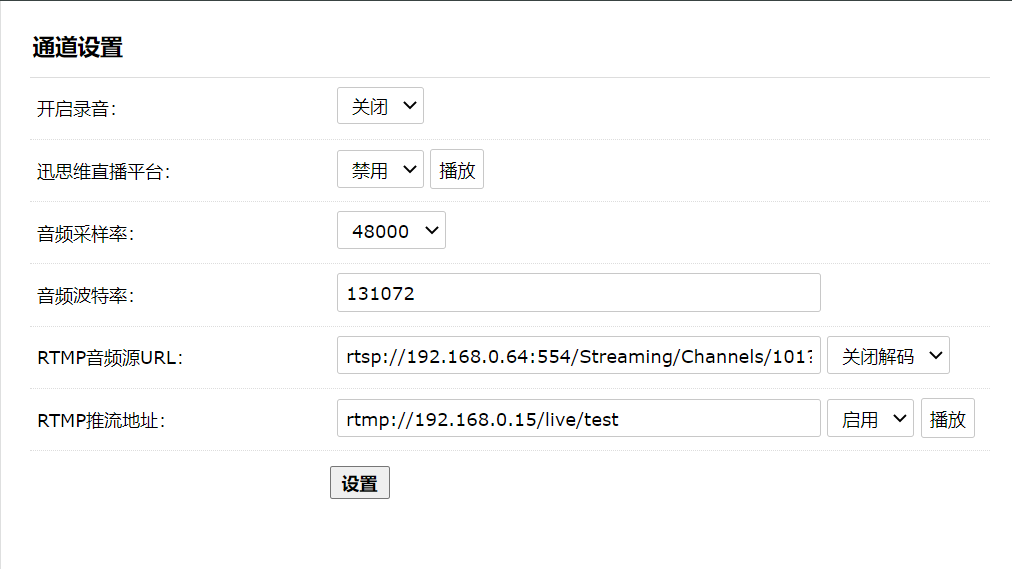

通道设置用于设置音频编码后的采样率、波特率，是否开启录音功能。
通道设置里可选择使用音频编解码器的编码功能或解码功能。

图5

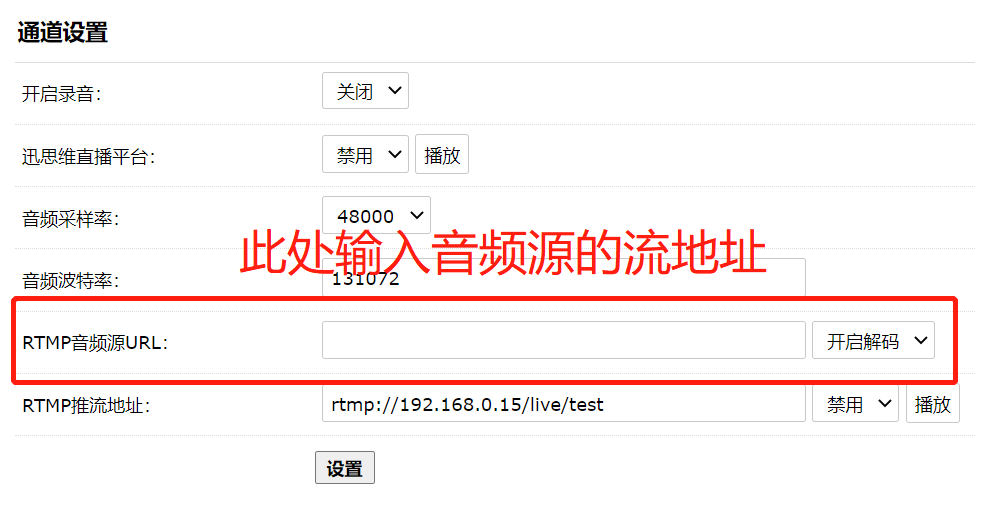

6.2 RTMP音频源 URL:

本音频编解码推流器具有音频解码功能，可将音频流的rtmp/rtsp地址填写在此，选择开启解码，将扬声器等播放设备通过3.5mm音频线接路音频编解码器的OUT接口，即可实现音频的解码播放。

图6

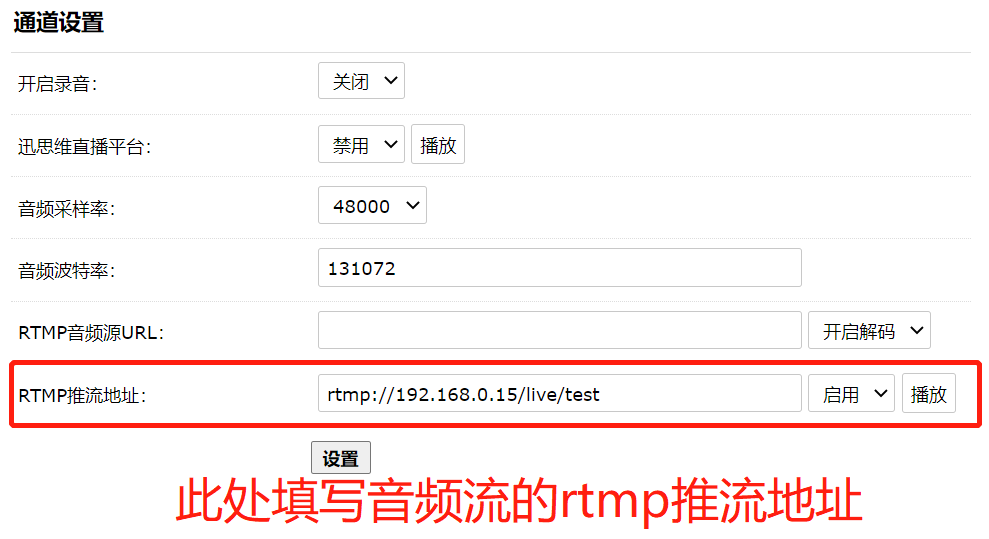

6.3 RTMP推流地址:

本音频编解码推流器具有音频编码功能，将音频通过3.5mm的IN接口插入音频编解码器后即可实现模拟音频的编码功能，可在通道设置中设置音频编码的采样率和波特率，默认音频编码格式为AAC。

图7

7. 系统设置

系统设置用于配置设备的网络信息、系统更新、定时重启等功能。

7.1 公网口设置

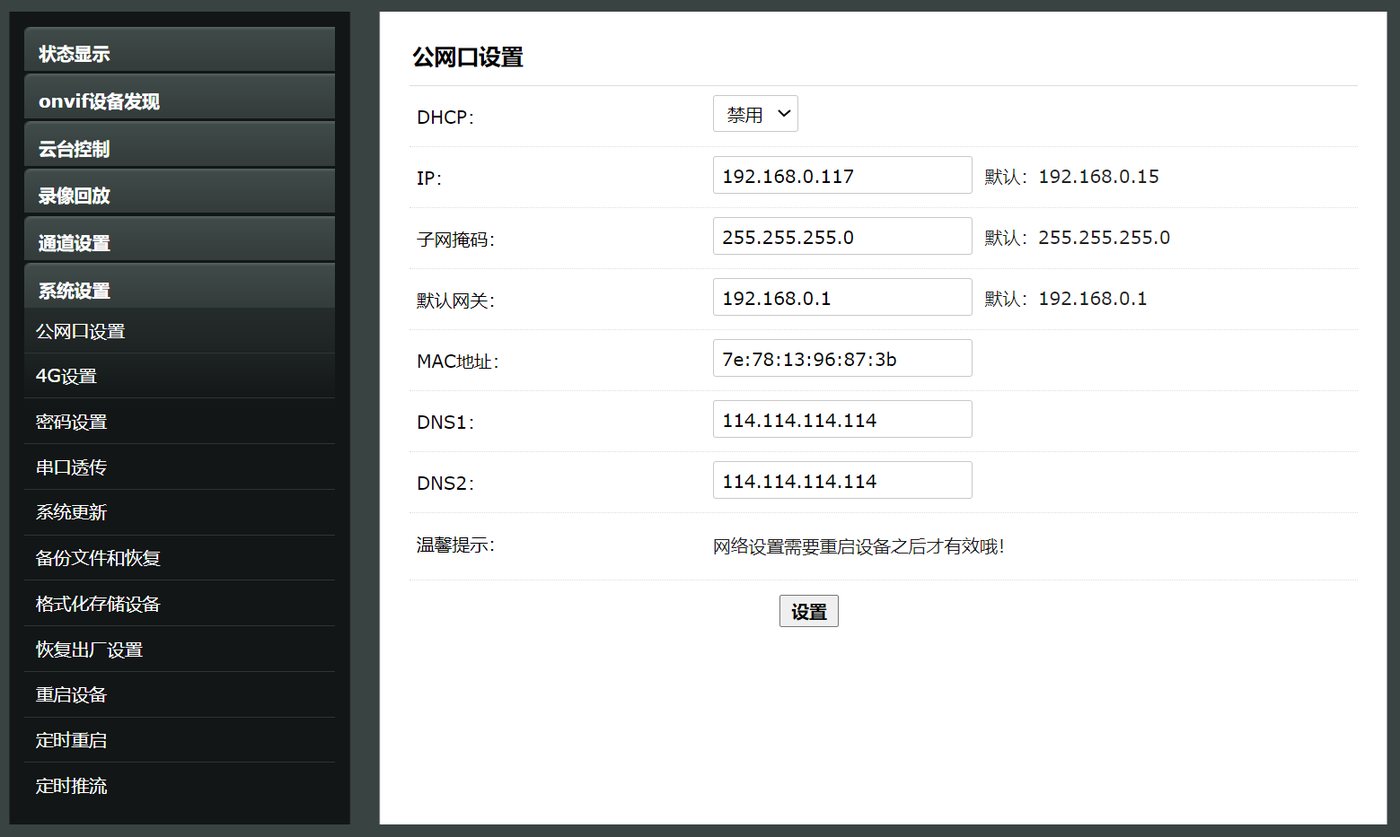

用于设置设备的IP地址，可根据使用情况选择DHCP或手动设定IP地址。

注：当开启DHCP动态获取设备IP时，设备会从局域网内DHCP服务器获取IP地址，获取到后就会自动分配IP地址，如果获取不到IP地址时，就会被设置为默认的192.168.0.15。

7.2 4G设置

本设备不支持4G功能

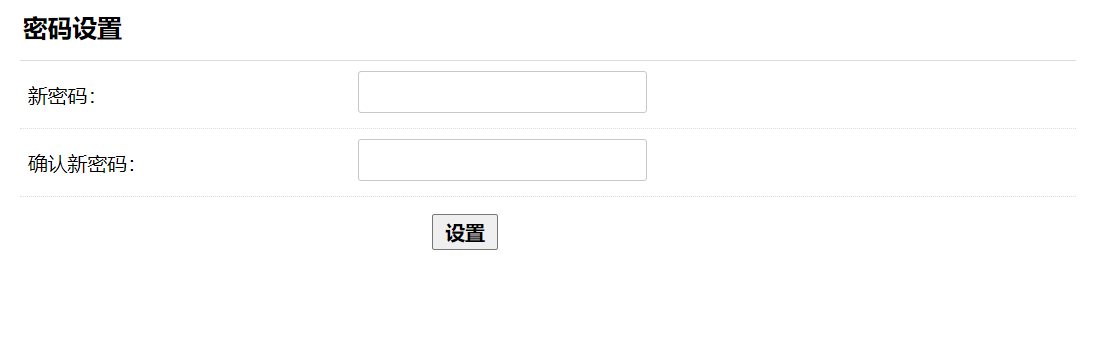

7.3 密码设置

设置用户名admin的管理密码，默认密码为admin，修改后请牢记新密码。

7.4 串口穿透

本设备不支持串口穿透功能

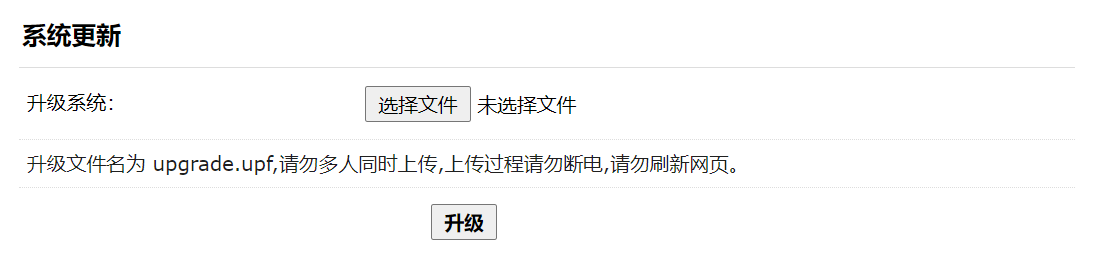

7.5 系统更新

用于系统的更新升级

7.6 备份文件和恢复

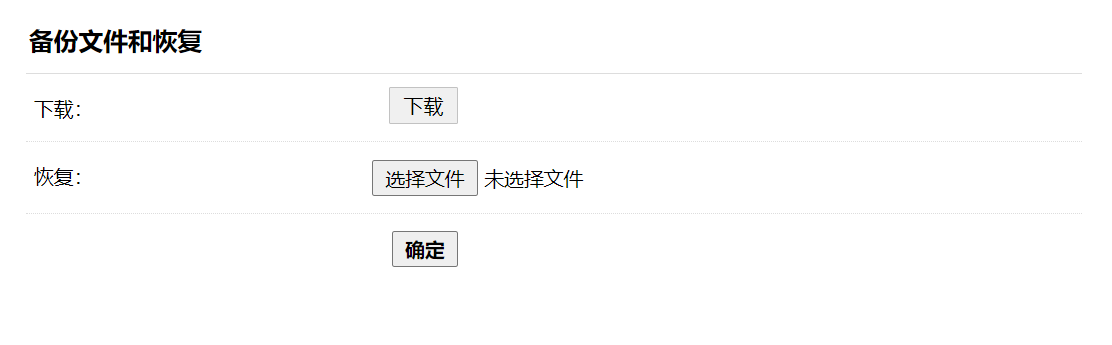

用于备份和恢复设备配置信息，可用户批量设置

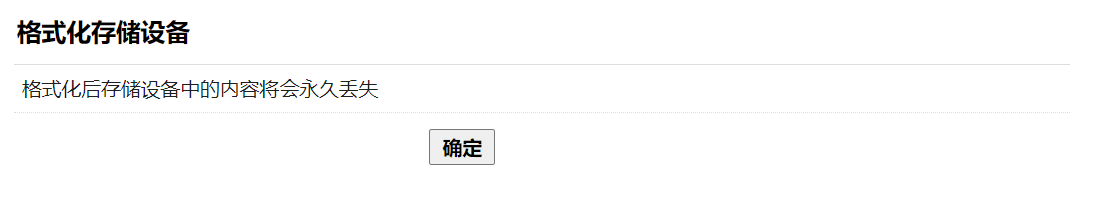

7.7 格式化存储设备

用于格式化本地存储，格式化后设备中存储的文件会丢失，请谨慎操作。仅支持带存储的型号

7.8 恢复出厂设置

用于恢复设备的出厂设置，包括IP、默认密码、通道设置等，删除前建议备份现有设置信息。

7.9 重启设备

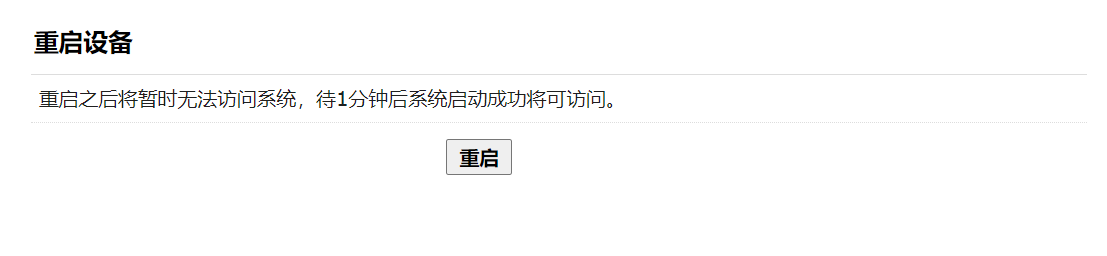

手动重启设备

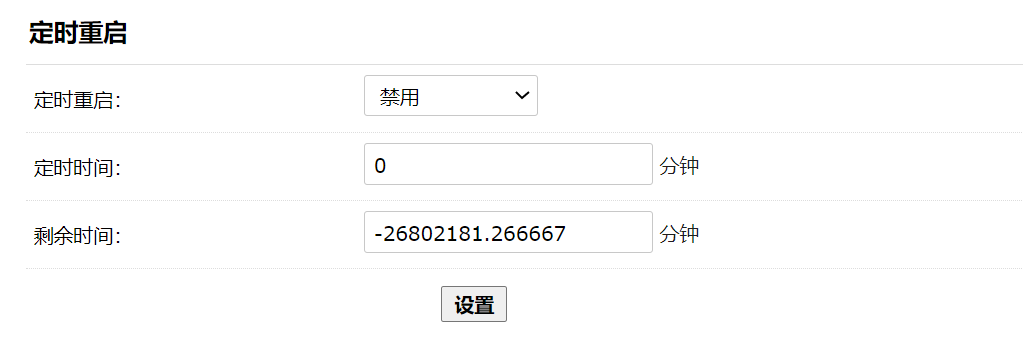

7.10 定时重启

在某些场合，设备需要自动维护，可在定时重启界面设置定时重启的时间周期。可选每日重启和固定时间间隔进行自动重启。
每日重启：
      选择此选项的时候，可以忽略下面剩余时间，定时时间参数。设备会固定在每天的23.05分重启
固定间隔重启
      选择此选项的时候，需要设置定时时间参数，单位是分钟，譬如设置为60，那么设备会每隔60分钟重启一次，下方的剩余时间，意思是 离下次重启还有多少时间，显示负数代表设备会立刻重启。
注意：第一次设置此项时，设备会立即重启。（剩余时间为负数，代表设备即将重启）

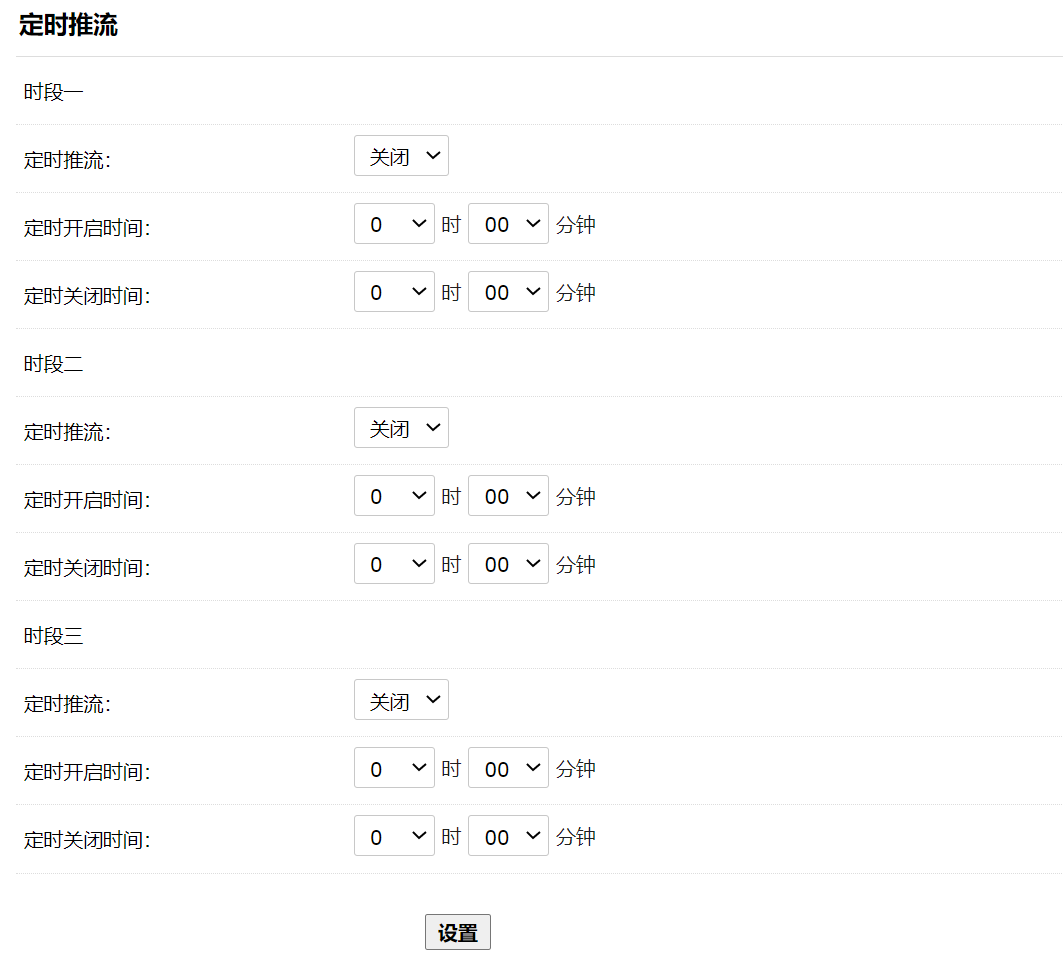

7.11 定时推流

设置设备在设定的时间段内进行推流，目前支持六个时段设置。

开始推流时间：设置推流器开始推流的时间

结束推流时间：设置推流器结束推流的时间

8 成对使用，一个A编码器用作编码 一个B编码器用作解码，假设A ip为 192.168.0.15，B ip为192.168.0.16

那么在A编码器设置中设置推流地址为 rtmp://192.168.0.15/live/A
       在B编码器设置中设置解码地址为 rtmp://192.168.0.15/live/A 即可
