定向回放摄像头说明书

[TOC]

1 设备介绍

支持直接输出RTSP/RTMP视频流，可适配支持ONVIF协议的NVR/DVR，也支持直接将视频推流至各大直播平台进行直播。适合远程监控平台搭建和视频直播等场合。
请使用搜索助手来搜索摄像头，摄像头默认IP192.168.0.10

2 直播与录像切换功能说明

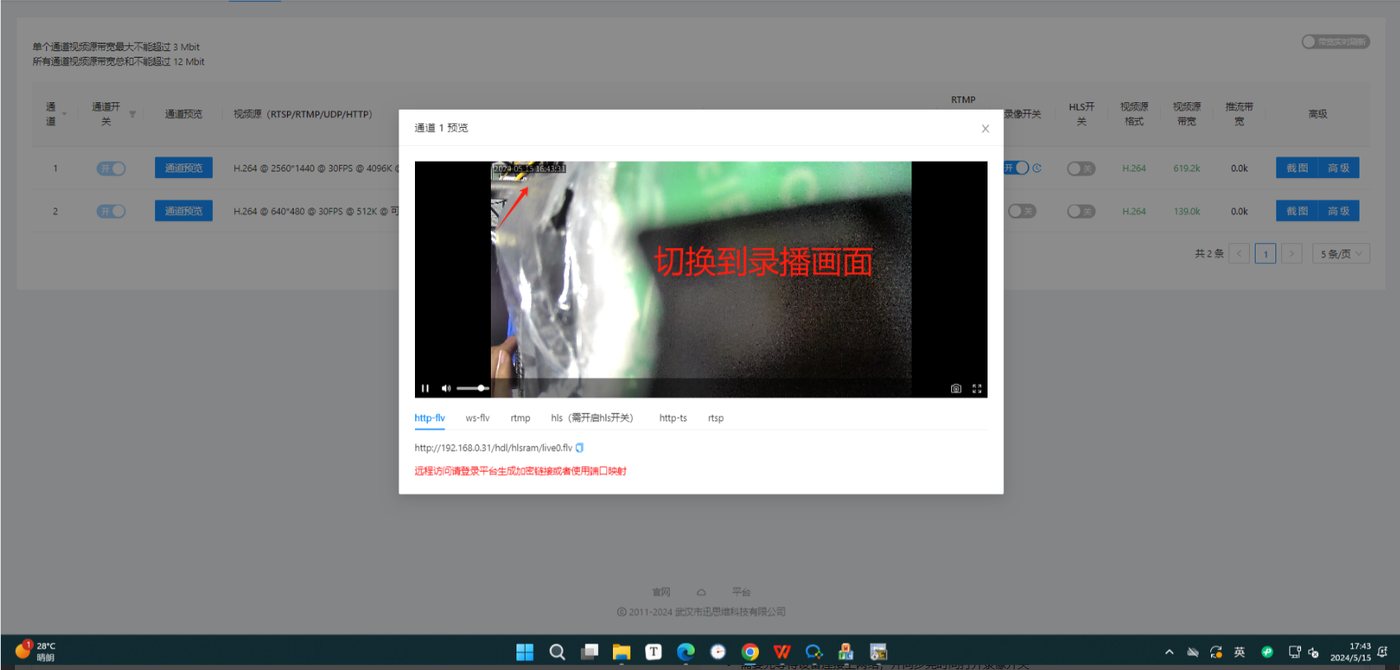

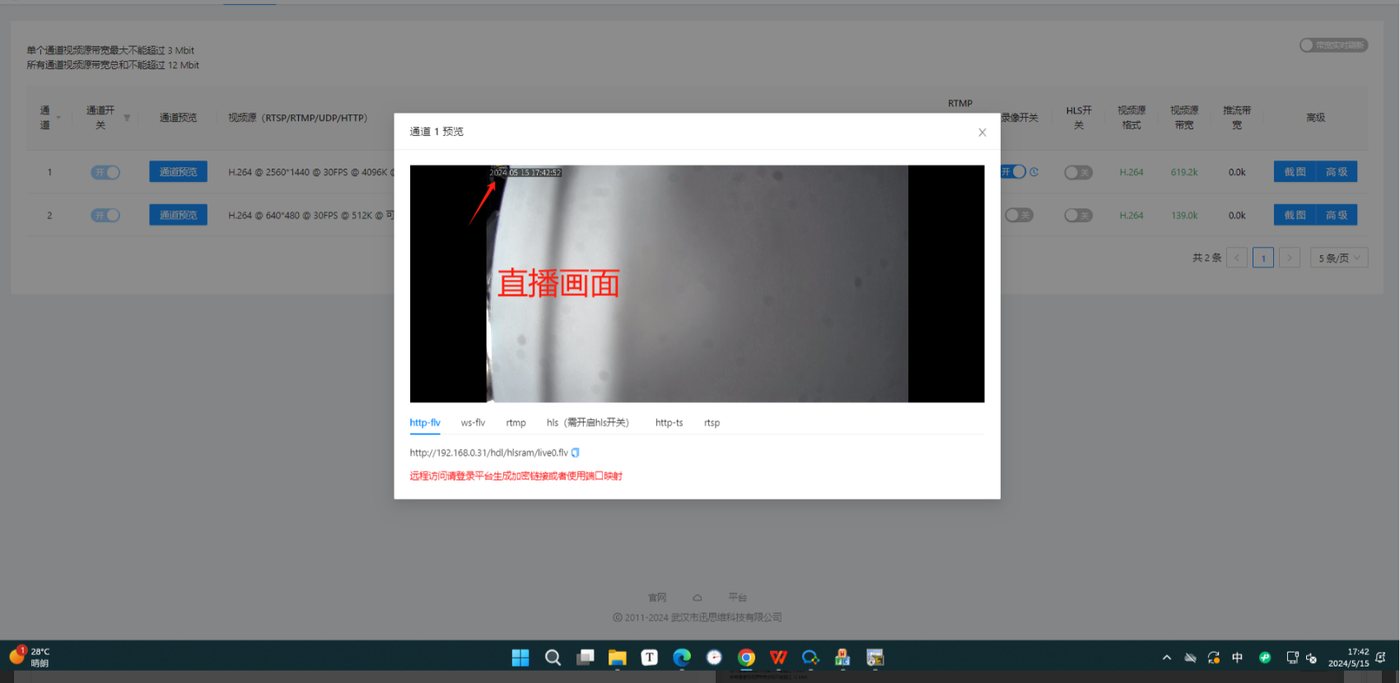

摄像头上会有一个切换的开关按扭，按下后，摄像头的直播视频会切换成为一小时以前的录像视频，并循环播放（比如：当前时间为16点按下开关，视频会循环播放从15点到16点这个时间段的本地录像），弹起开关后，会立即切换为直播视频。如下图


注：
- 需要先等待设备连接上网络，并同步完时间打开录像开关
- 在按下开关时需要保证设备本地有一个小时前的录像存储
- 重启后，也会判断开关的状态，如果是按下状态，就会播放当前时间的一小时前的录像；如果没有按下，就会播放当前的直播画面。

3、web配置

使用设备搜索助手搜索修改设备IP，注意电脑和设备要在同一个交换机/路由器下面。如果搜索不到可以勾选设备搜索助手上的强制搜索。
设备搜索助手下载地址：http://www.xstrive.com/download/

4、登录界面

本设备采用web管理界面进行配置，支持PC、平板、手机等终端对设备进行管理和设置，PC端建议使用使用Google浏览器对设备进行管理。
可使用上述本公司专用设备搜索助手软件更改设备IP后（修改说明参见设备搜索助手说明书）
使用Google浏览器输入设备IP地址，进入设备管理登录界面，如下图1：

图1
输入用户名和密码，初始默认用户名：admin 密码：admin ，点击确定即可进入设备配置界面。

5、 状态总览

 设备配置界面分为上下两个窗口，上侧为功能设置窗口 ，下半部分为功能内容窗口，如下图2：

图2

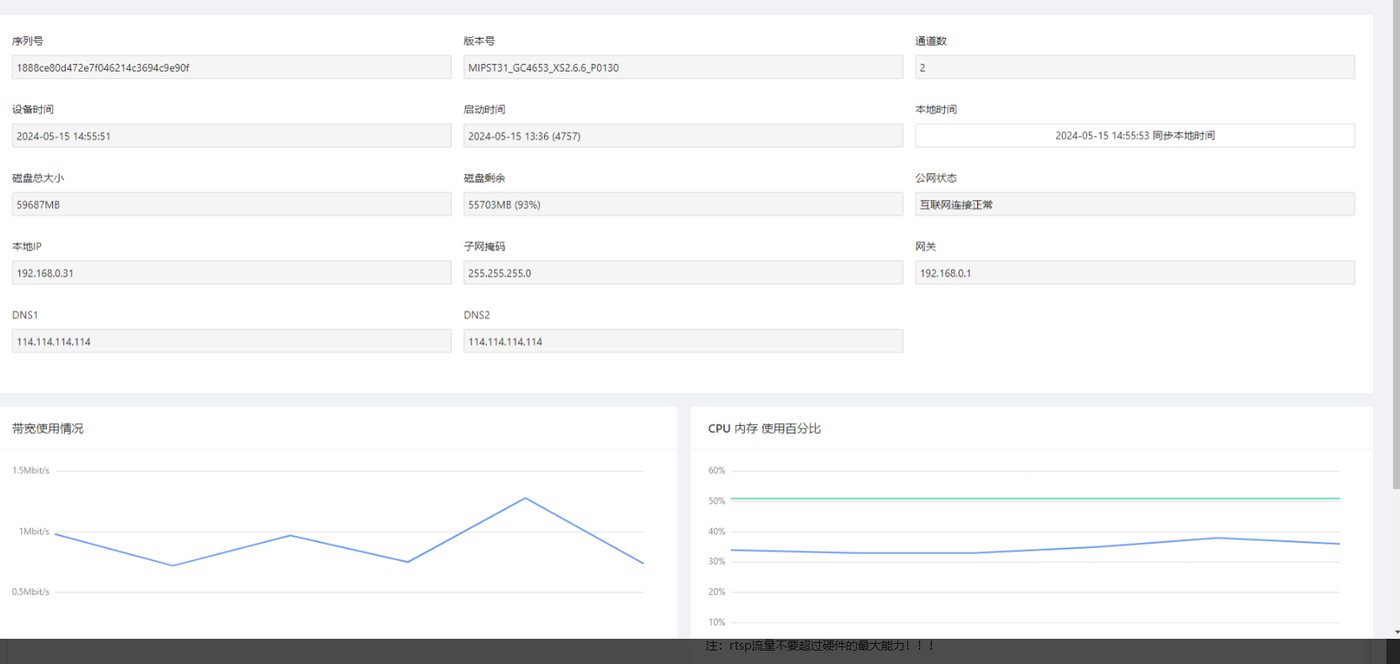

状态总览：用于显示设备运行状态、包括设备的序列号、软件版本号、运行时间、中英文切换、磁盘空间（注：摄像头自身不带存储空间，需加装SD卡或者硬盘存储）、设备本地IP、CPU和内存占用率以及网络信息等
在点击同步电脑时间按钮，可设置设备的时间为当前访问电脑的时间，设备时间无法手动设置。
注：rtsp流量不要超过硬件的最大能力！！！

注：rtsp流量不要超过硬件的最大能力！！！

CPU占用率不能高于90%

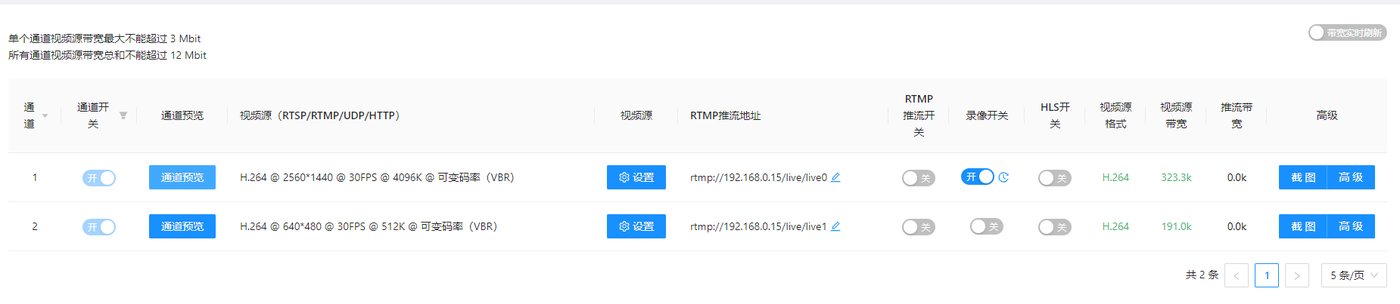

6、 通道设置

 此款摄像头固定通道为2个通道开关默认常开

6.1 通道预览

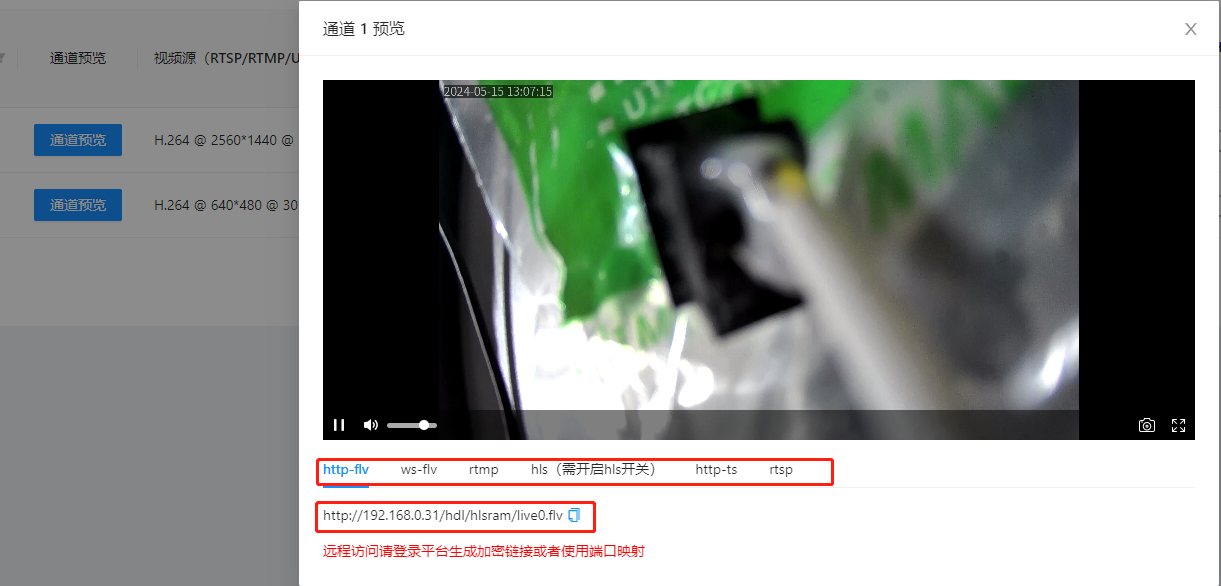

 用于预览摄像头实时拍摄的画面。视频预览画面下方会有各种视频格式地址，如下图4：

图4

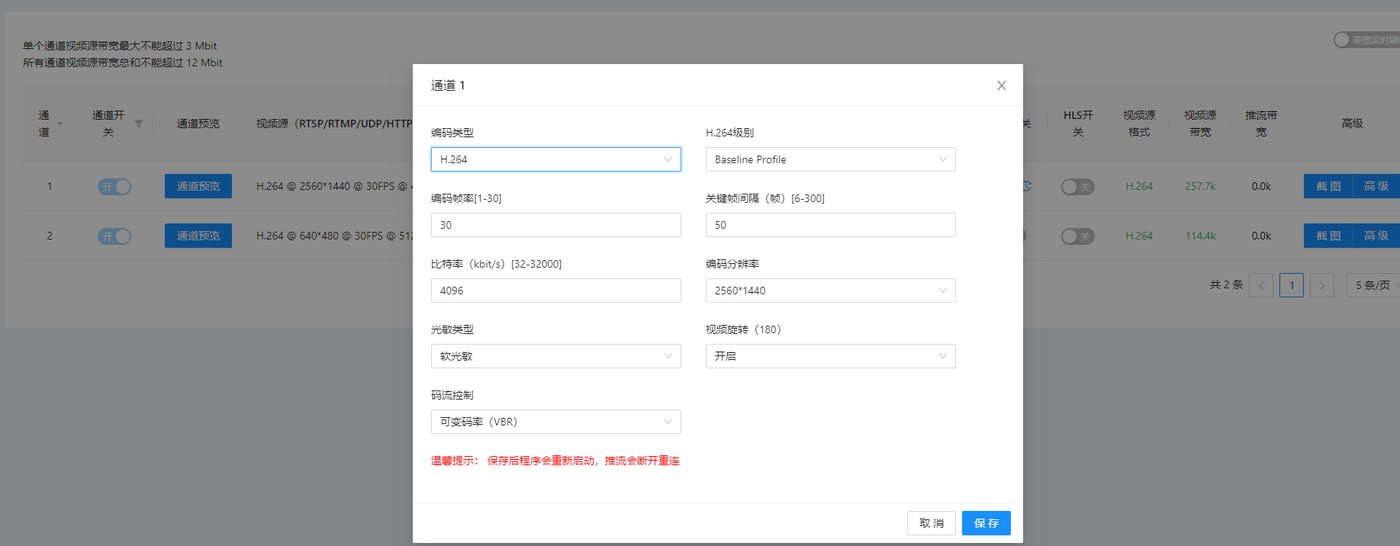

6.2 视频源基本设置

 可根据需求手动设置范围内对应的参数

6.3 RTMP推流地址

 用于设置rtmp的推流地址，此地址由rtmp流媒体服务器提供，请联系流媒体服务商获取。（例如推流到抖音，需要抖音的推流地址）。获取到推流地址后，将推流地址填写在此处

6.4 RTMP推流开关

 用于控制rtmp推流的开启和关闭

6.5 录像开关

 用于控制视频源的录像开启和关闭（录像功能需要加装硬盘）

6.6 HLS开关

 用于是否开启HLS输出的功能。同时流媒体平台的视频流生成也依赖此开关。流媒体平台说明书请访问：

docs.html

6.7 视频源格式

 用于显示视频源的编码格式，H.264或者H.265。大多数平台仅支持H.264的rtmp推流，请与流媒体平台供应商核实。

6.8 拉流带宽

 用于显示视频源地址的码率带宽

6.9 推流带宽

 推流带宽：用于显示rtmp推流的码率带宽

6.10 截图配置（UI版本 1.20.0.27 之后支持）

 用于设置截图开关、截图上传地址以及截图时间间隔等。如下图8：

图8
- 截图上传 （如需其它格式或平台接收，请联系商务定制开发）
上传地址格式：http://192.168.0.11/upload?id=xxx&channel=xxx&filename=snap_0.jpg
请求方式: POST
Content-Type: multipart/form-data
id: 设备序列号
channel: 设备通道号，从1开始
filename: 上传文件名称
Content-Disposition: form-data; name="filename"; filename="snap_0.jpg"
- 本地访问截图地址格式
http://192.168.0.11/tmp/snap_0.jpg
192.168.0.11 替换为自己设备IP
snap_0 表示通道1截图名称， snap_1 表示通道2截图名称，依次类推
- 远程访问截图地址格式
http://序列号.cloud.xstrive.com:9502/tmp/snap_0.jpg

• 批量配置接口参考
  doc-377.html

6.11 高级

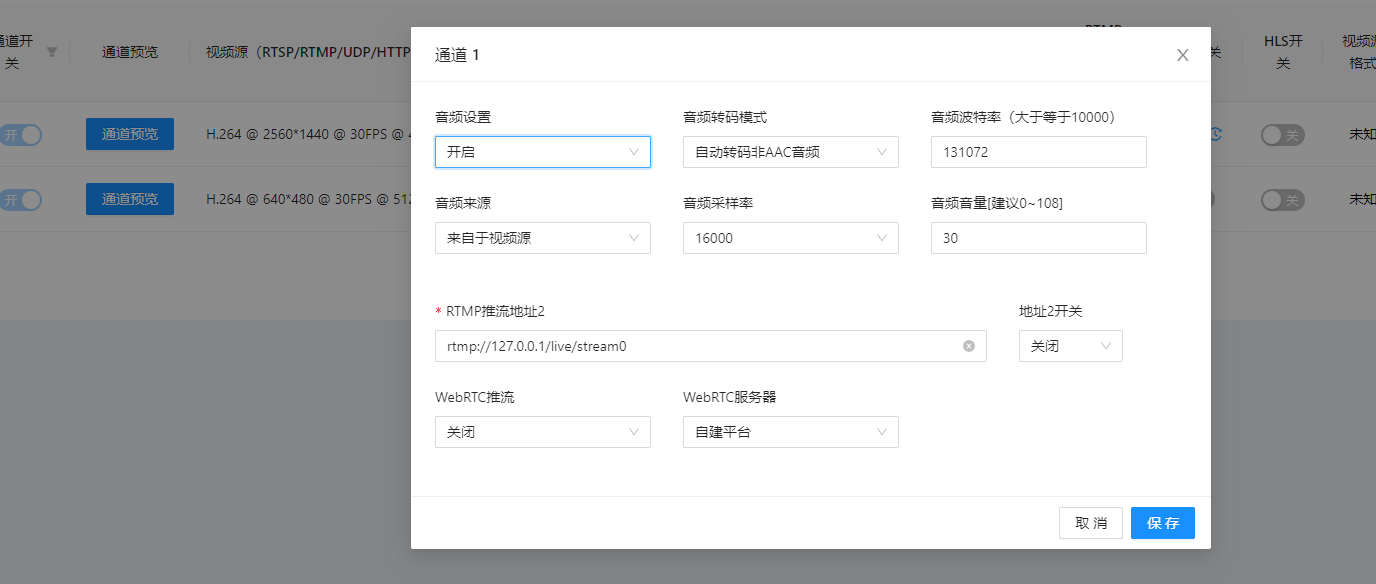

 高级设置主要用于：RTMP2地址和webRTC视频推流，以及摄像头音频相关参数的设置。如下图

图9

7、 网络配置

 基本配置界面如下：DHCP开启时，由路由器自动给设备分配IP，IP地址不固定;关闭DHCP,可自行设置固定IP

7.1 网络高级配置

 用于设置摄像头的端口号和ONVIF开关

8、 GB28181平台

GB28181设备管理和服务配置是作为GB28181的服务器功能，仅我司流媒体服务器产品支持，推流器设备仅支持GB28181平台接入功能：即将通道里面的视频作为GB28181客户端注册到GB28181服务器。

图15
配置从GB28181服务器获取，在对应信息栏填写SIP服务配置参数，包括SIP服务器地址、SIP传输协议、SIP传输ID以及SIP服务器域等等，如下图16：

图16
注册成功以后，在GB28181服务器上可看到注册过来的推流器设备，如下图17：

图17

10、 云台控制

本设备兼容所有支持Onvif协议的云台控制，可用于控制带云台的IPC摄像机。选择相应的通道号，即可对与通道号相对应的IPC摄像机进行云台控制，如下图20：

图20

11、 分屏直播

分屏直播功能支持同时多通道同时直播，可选择4分屏、9分屏和16分屏设置。将鼠标放置于对应的显示区域内，会弹出选择通道按钮。点击选择通道按钮，选择需要在此区域显示的通道即可。如下图21：

图21

12、 录像回放

 录像回放功能需本地存储支持，如SD卡、硬盘等，（注意：仅限部分型号设备支持，需另外加装SD卡或者硬盘）。本功能支持视频流存储、回放和视频下载功能。
 通过选择日期、通道号，可回放指定日期、指定通道号的视频（需视频已被存储）。录像下载支持所选定日期的24小时时间段内任意时间段之间的视频下载，只需在下方选择开始时间和结束时间，然后点击开始下载，即可将录像下载到本地进行保存和播放。

下载录像格式为TS文件

图22

13、 点播管理

 点播管理需本地存储支持，设备需加装硬盘。点击新增上传可上传本地音视频文件，点击播放链接可生成文件播放链接，在通道预览-视频文件搜索处可设置多个视频文件轮播，如下图23：

图23

14 系统配置

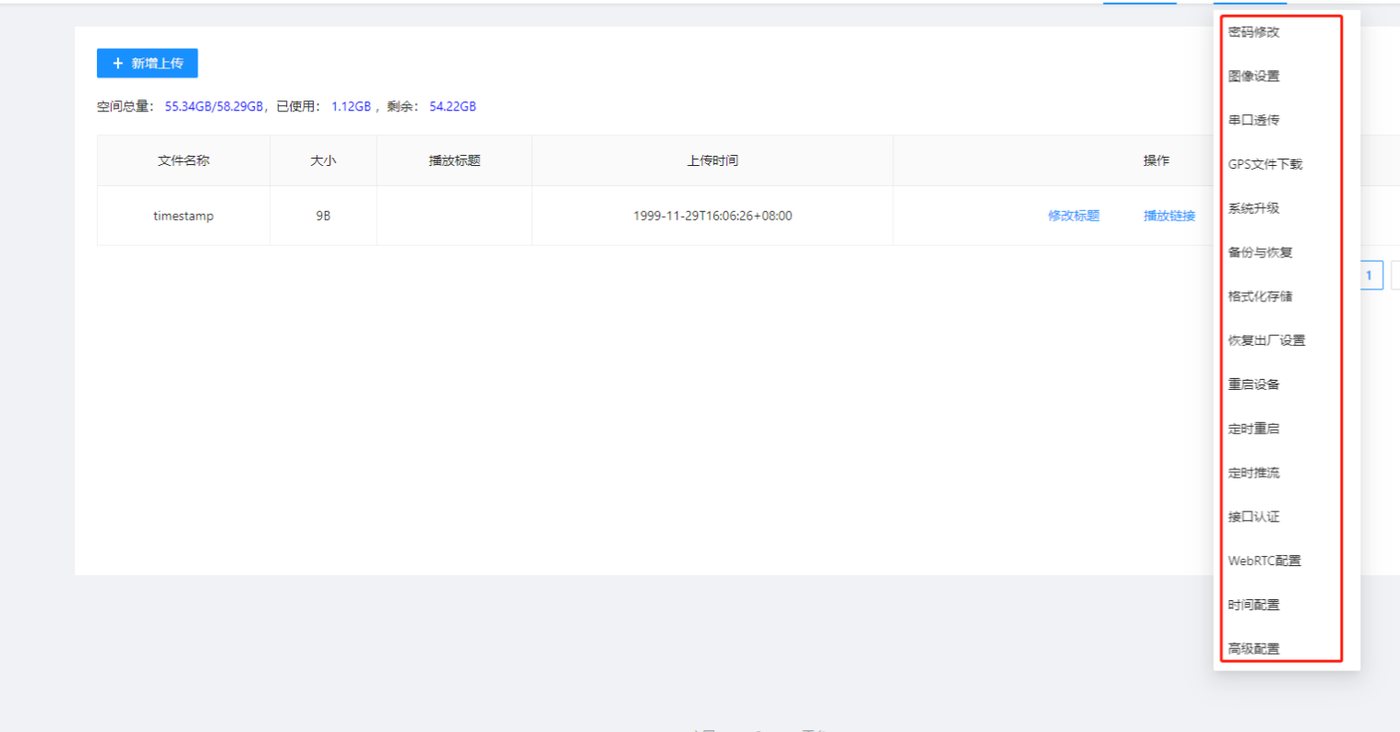

 系统设置用于配置设备的密码修改、图像设置、串口透传、GPS文件下载、系统升级、格式化、定时重启、接口认证、定时推流。。等等功能。如下图24：

图24

14.1 密码修改

 设置用户名admin的管理密码，默认密码为admin，修改后请牢记新密码。如下图25：

图25

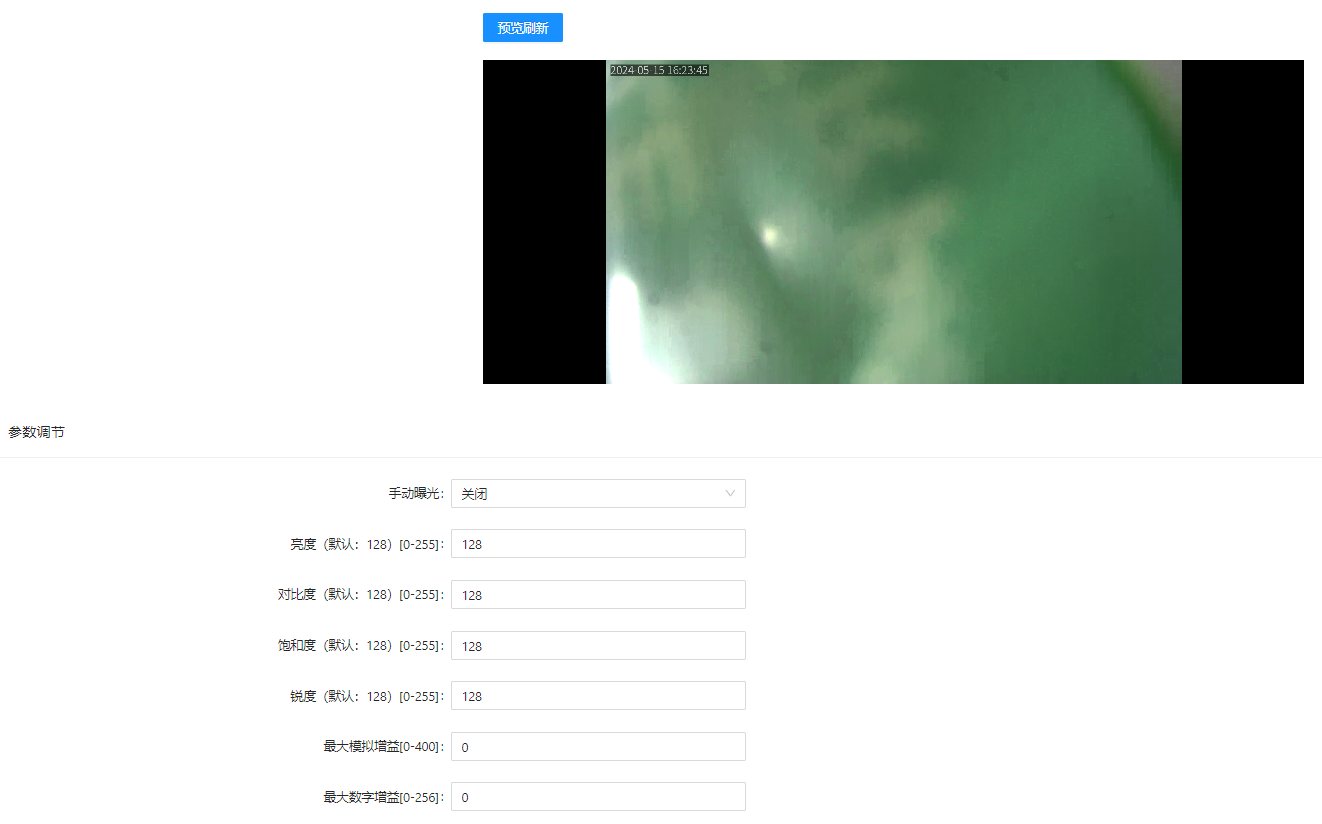

14.2 图像设置

 摄像头画面参数调试

14.2 串口透传

仅限带串口的型号设备，目前仅支持TCP client模式。如下图26：

图26

14.3 系统升级

用于网络升级软件，（注：我司所有设备质保为一年，质保期内可免费升级，超过一年不支持升级），如下图27：

图27

14.4 备份与恢复

用于备份和恢复设备配置信息，可用户批量设置，如下图28：

图28

17.5 格式化存储

用于格式化本地存储，格式化后设备中存储的文件会丢失，请谨慎操作。仅支持带存储的型号，如下图29：

图29

14.6 恢复出厂设置

用于恢复设备的出厂设置，包括IP、默认密码、通道设置等，删除前建议先备份现有设置信息。如下图30：

图30

14.7 重启设备

用于手动重启设备。如下图31：

图31

14.8 定时重启

在某些场合，设备需要自动维护，可在定时重启界面设置定时重启的时间周期。可选每日重启和固定时间间隔进行自动重启。如下图32：
每日重启：
  选择此选项的时候，可以忽略下面剩余时间，定时时间参数。设备会固定在每天的03：00重启
固定间隔重启
  选择此选项的时候，需要设置定时时间参数，单位是分钟，譬如设置为60，那么设备会每隔60分钟重启一次，下方的剩余时间，意思是 离下次重启还有多少时间，显示负数代表设备会立刻重启。
注意：第一次设置此项时，设备会立即重启。（剩余时间为负数，代表设备即将重启）：

图32

14.9 定时推流

设置设备在设定的时间段内进行推流，目前支持六个时段设置。如下图33：
开始推流时间：设置推流器开始推流的时间
结束推流时间：设置推流器结束推流的时间

图33

14.10 接口认证

主要用于有对接平台需求的客户，我司所有设备提供http接口对接，具体可参考接口文档：doc-258.html
（注：接口对接我司仅提供对接文档，客户需自行对照文档实现，如需我司提供对接服务需要单独付费）

图34

14.11 WEBRTC配置

推流器仅部分产品支持WEBRTC推流，摄像头需购买webRTC的配置，具体可咨询客服
针对有通过webRTC协议转发视频流到服务器需求的客户可在此界面配置，详细配置方法可参考：docs.html
目前仅支持自建平台、腾讯云TRTC、腾讯云快直播、srs、zlmediakit。如需支持其他平台需要联系我司定制。推流地址、播放地址、秘钥需由目标webRTC服务器提供

图35

14.12 时间配置

图36

14.13 高级配置

用于设置设备名称、以及设备登陆页面开启或者关闭，设置开启时，每次登录设备需要输入设备密码，设置关闭时，无需密码可直接直接进入设备后台

图3
