直播摄像机使用说明书
本说明书适用于XST-2RTMP130F、XST-2RTMP220F
直播摄像机
目录
1 设备介绍
2 使用界面
3 状态显示
4 录像回放
5 通道设置
6 OSD设置
7 系统设置
8 WEBRTC介绍
- 设备介绍
支持直接输出RTSP/RTMP视频流，可适配支持ONVIF协议的NVR/DVR，也支持直接将视频推流至各大直播平台进行直播。适合远程监控平台搭建和视频直播等场合。
请使用搜索助手来搜索摄像头，摄像头默认IP192.168.0.10
- 使用界面
本设备采用web管理界面进行配置，支持PC、平板、手机等终端对设备进行管理和设置，PC端建议使用使用Google浏览器对设备进行管理。
本设备默认出厂IP地址为192.168.0.10，可使用本公司专用设备搜索助手软件更改设备IP后（修改说明参见设备搜索助手说明书），使用Google浏览器输入设备IP地址，进入设备管理登录界面，如下图：
图1
输入用户名和密码，初始默认用户名：admin 密码：admin ，点击确定即可进入设备配置界面。设备配置界面分为两个窗口，左侧为功能设置窗口，右侧为功能内容窗口。

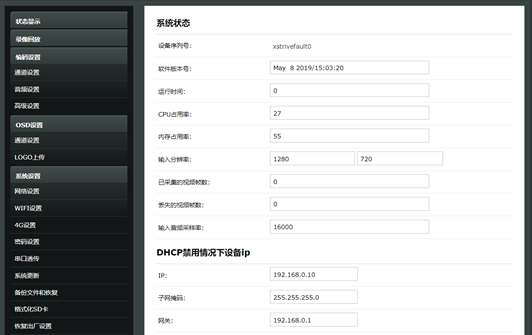

- 状态显示
设备配置界面首页显示设备器运行状态，包括软件版本号、网络信息、采集视频帧数、运行时间、CPU和内存占用率以及通道运行状态。如下图：
图2

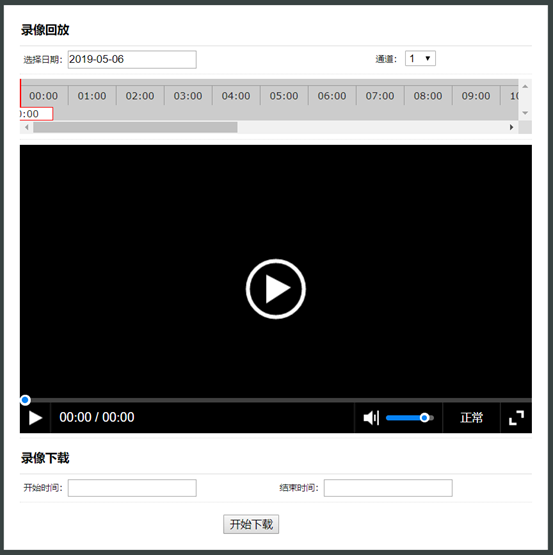

- 录像回放
录像回放功能仅限部分型号设备支持。本功能支持视频流存储、回放和视频下载功能。
通过选择日期、通道号，可回放指定日期、指定通道号的视频（需视频已被存储）。录像下载支持所选定日期的24小时时间段内任意时间段之间的视频下载，只需在下方选择开始时间和结束时间，然后点击开始下载，即可将录像下载到本地进行保存和播放。
图3
- 通道设置
通道设置用于设置摄像头的主码流和辅码流视频输出参数，其中通道1为主码流，通道2为辅码流。

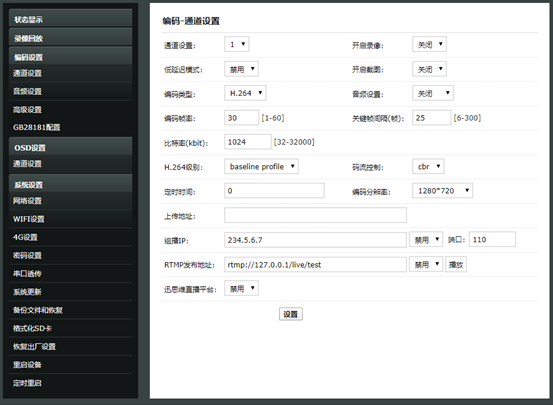

5.1 编码-通道设置
编码通道设置用于设置摄像头视频输出参数，建议采用默认参数。
比特率决定了视频的清晰度，1920*1080建议比特率为4096kbs，1280*720建议比特率为2048kbs。
RTMP发布地址用做外部推流，譬如把视频流推到各大视频云上。
组播IP和端口是⽤用来配置组播TS流的IP和端口
图4
HLS说明：
开启其流媒体平台后，摄像头即可输出hls视频流，格式为 http://192.168.0.10/hlsram/live0/index.m3u8

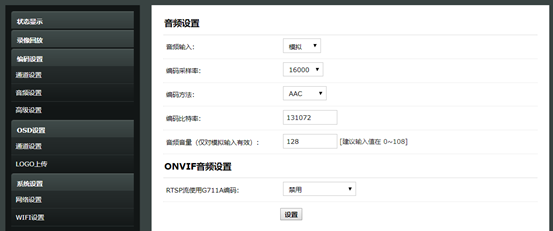

5.2 音频设置
用于设置音频采样率，编码方式，建议采用默认设置参数。
图5

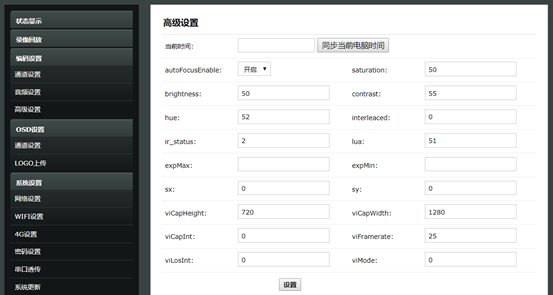

5.3 高级设置
用于设置视频高级参数，建议采用默认配置参数。
图6

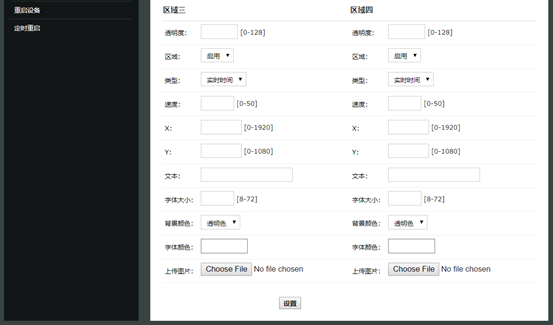

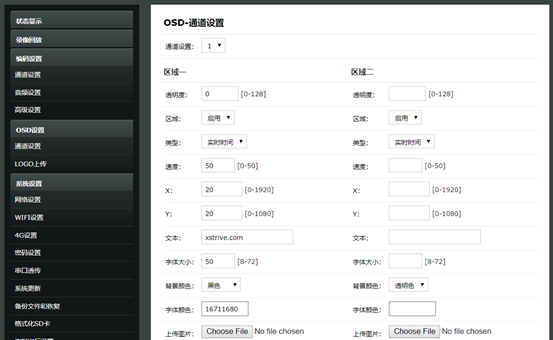

6 OSD设置
设置摄像头OSD信息，可在此处输入时间字幕或文本。
图7
图8
7 系统设置
系统设置用于配置设备的网络信息、系统更新、定时重启等功能。

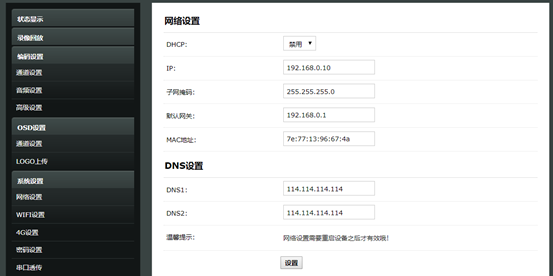

7.1 网络设置
用于设置设备的IP地址，可根据使用情况选择DHCP或手动设定IP地址。
图9

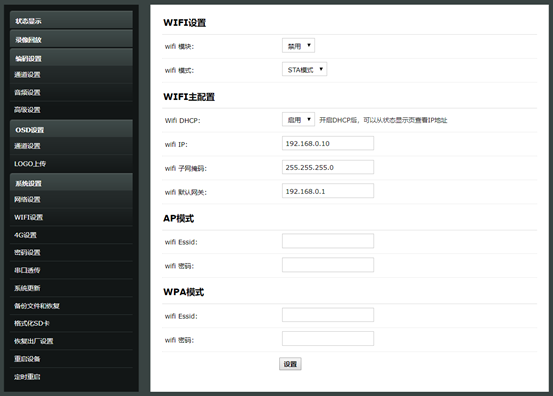

7.2 WIFI设置
此项设置仅限支持WIFI的摄像头。
图10

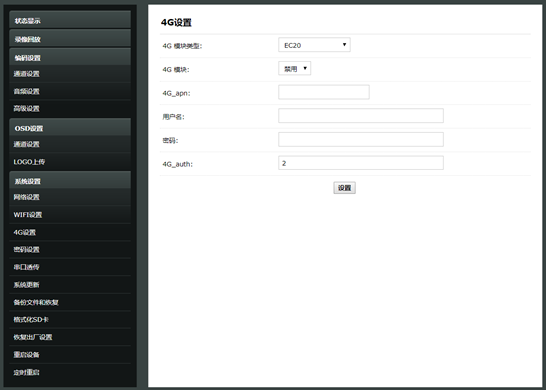

7.3 4G设置
仅限于支持4G的型号，用于设置4G上网账号和信息。
图11

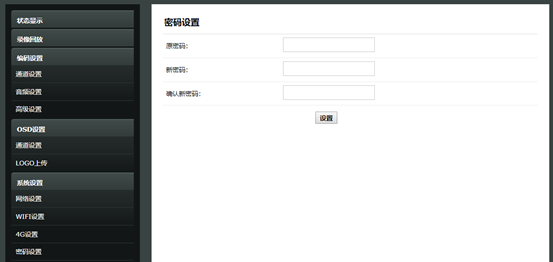

7.4 密码设置
设置用户名admin的管理密码，默认密码为admin，修改后请牢记新密码。
图12

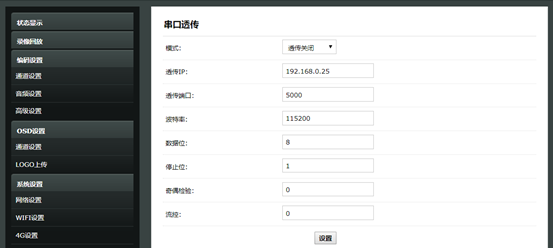

7.5 串口穿透
仅限带串口的型号，目前仅支持TCP client模式。
图13

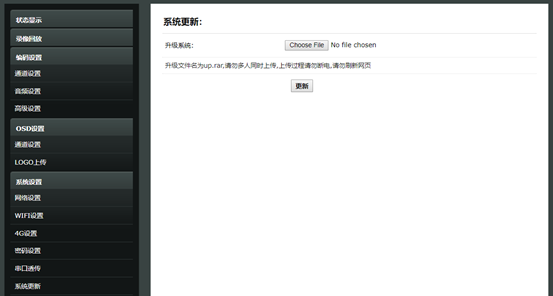

7.6 系统更新
设备支持在线升级，点击选择文件按钮，选择准备好的升级文件，点击上传后开始自动更新，更新完毕，系统要求重启。升级前请务必使用备份文件和恢复功能保存配置信息
图14

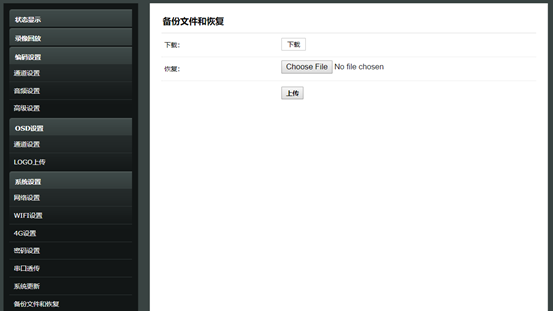

7.7 备份文件和恢复
用于备份和恢复设备配置信息
图15

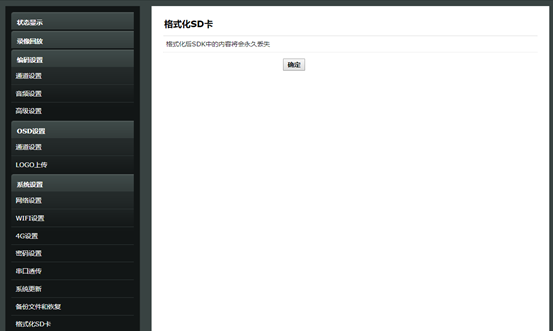

7.8 格式化SD卡
用于格式化本地存储，格式化后设备中存储的文件会丢失，请谨慎操作。仅支持带存储的型号
图16

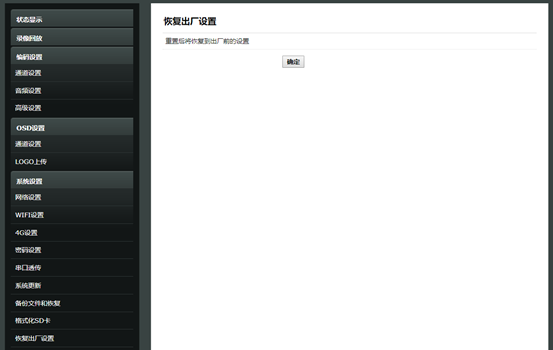

7.9 恢复出厂设置
用于恢复设备的出厂设置，包括IP、默认密码、通道设置等，删除前建议备份现有设置信息。
图17

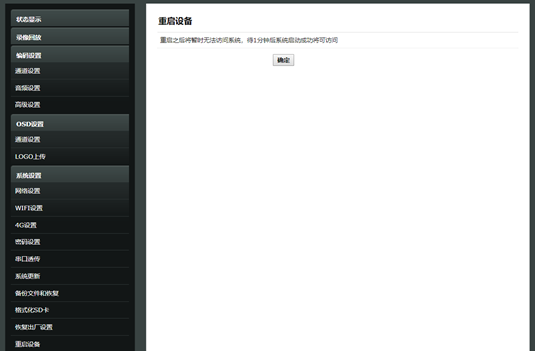

7.10 重启设备
手动重启设备
图18

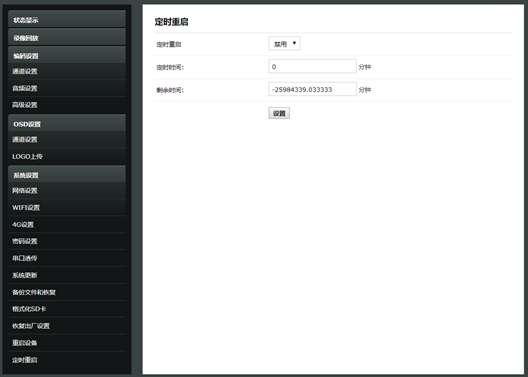

7.11 定时重启
在某些场合，设备需要自动维护，可在定时重启界面设置定时重启的时间周期。可选每日重启和固定时间间隔进行自动重启。
注意：第一次设置此项时，设备会立即重启。（剩余时间为负数，代表设备即将重启）
图19
8 WEBRTC介绍
