AK3918AV130 模组规格书
1 产品概述
AK3918AV130 模组是一块 38mm × 38mm 的方形 IPC 主控板卡，核心器件为 ANYKA AK3918AV130 AIoT 摄像机 SoC。该芯片为 AIoT 摄像机专用设计，基于双核 32 位 RISC CPU（最高 960MHz），集成 ISP、视频处理单元与 NPU，支持高质量图像处理、低码率视频编码与实时 AI 推理，可覆盖目标检测与追踪、人脸检测与识别、智能视频监控等典型 AIoT 应用。
板卡集成以太网、SD 卡、USB、UART、GPIO、MIC、Speaker、IRCUT（红外滤光片切换）等接口与音频通路，外围配置完整的 ESD 防护、滤波与隔离网络，可直接对接各类 IPC/摄像机整机方案。
| 项目 | 参数 |
|---|---|
| 产品形态 | IPC / AI 摄像机主控板卡 |

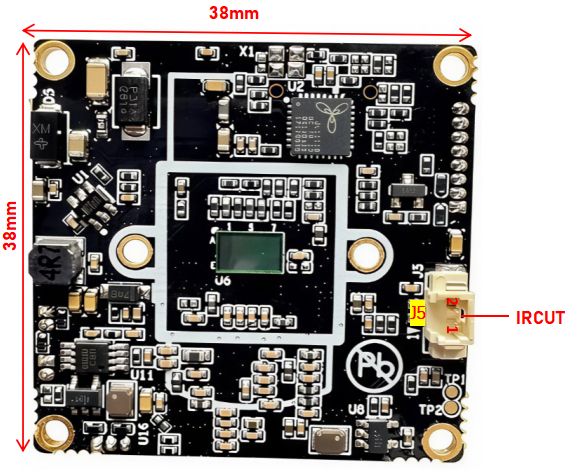

| 板卡尺寸 | 38 mm × 38 mm |
| 板卡丝印 | AK130-IPC_V0（日期标识 2026/09/14） |
| 主控芯片 | ANYKA AK3918AV130 AIoT 摄像机 SoC（QFN88） |
| CPU 内核 | 双核 32 位 RISC，最高工作频率 960 MHz |
| 内置内存 | 512 Mibit DDR2 SDRAM |
| AI 单元 | 内置 NPU，支持目标检测/跟踪、人脸检测/识别 |
| 视频编码 | H.264 硬编，最高 2304×4096；JPEG 最高 16384×8192 |
| 摄像头接入 | MIPI 接口 + DVP 接口，支持两路 CIS 输入 |
| 网络 | 板载以太网变压器接口（10/100M 以太网） |
| 存储扩展 | Micro SD 卡座（TF，XKTF-015-G，支持热插拔检测） |
| 供电方式 | 12V DC 输入（经以太网口侧 J1 供电） |
| 音频 | MIC 差分输入 + Speaker Class-D 功放输出 |
| 其它外设 | IRCUT 滤光片切换、IR_DET 红外检测输入、IR 红外补光、复位按键 |
| 安全引擎 | 支持安全启动；AES/DES/3DES；SM3/MD5/SHA；随机数生成器 |
| 工作温度 | -20℃ ~ 80℃（整机方案段，需结合 sensor 与外壳确认） |
2 板卡基本信息
| 项目 | 参数 |
|---|---|
| 产品形态 | IPC / AI 摄像机主控板卡 |
| 板卡尺寸 | 38 mm × 38 mm |
| 板卡丝印 | AK130-IPC_V0（日期标识 2026/09/14） |
| 主控芯片 | ANYKA AK3918AV130 AIoT 摄像机 SoC（QFN88） |
| CPU 内核 | 双核 32 位 RISC，最高工作频率 960 MHz |
| 内置内存 | 512 Mibit DDR2 SDRAM |
| AI 单元 | 内置 NPU，支持目标检测/跟踪、人脸检测/识别 |
| 视频编码 | H.264 硬编，最高 2304×4096；JPEG 最高 16384×8192 |
| 摄像头接入 | MIPI 接口 + DVP 接口，支持两路 CIS 输入 |
| 网络 | 板载以太网变压器接口（10/100M 以太网） |
| 存储扩展 | Micro SD 卡座（TF，XKTF-015-G，支持热插拔检测） |
| 供电方式 | 12V DC 输入（经以太网口侧 J1 供电） |
| 音频 | MIC 差分输入 + Speaker Class-D 功放输出 |
| 其它外设 | IRCUT 滤光片切换、IR_DET 红外检测输入、IR 红外补光、复位按键 |
| 安全引擎 | 支持安全启动；AES/DES/3DES；SM3/MD5/SHA；随机数生成器 |
| 工作温度 | -20℃ ~ 80℃（整机方案段，需结合 sensor 与外壳确认） |
3 接口定义
3.1 接口一览

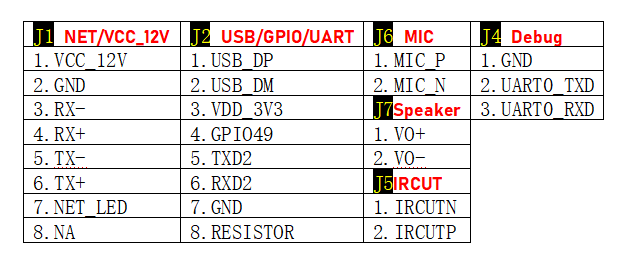

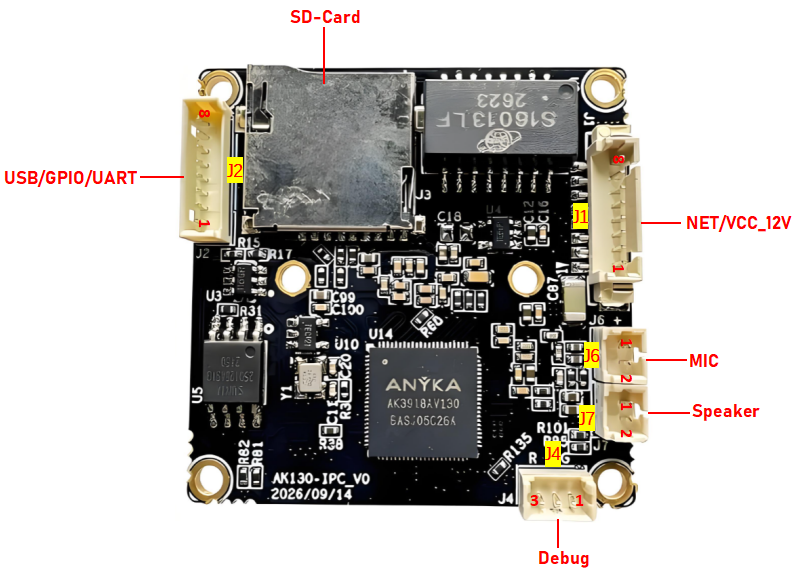

| 位号 | 接口名称 | 类型 | 描述 |
|---|---|---|---|
| J1 | NET / VCC_12V | 8P 连接器 | 以太网变压器差分对 + 12V 供电输入 + 网络指示灯 |
| J2 | USB / GPIO / UART | DIP-1.25 8P | USB 2.0、VDD_3V3、GPIO49、UART2 收发、复位电阻位 |
| J3 | SD Card | TF 卡座 | Micro SD（XKTF-015-G），支持热插拔检测 |
| J4 | Debug | 3P / 1.25mm | UART0 调试串口（RX/TX/GND），带 ESD 防护 |
| J5 | IRCUT | 4P / 1.25mm | 红外滤光片切换控制（IRCUTN / IRCUTP），支持白光/红外切换 |
| J6 | MIC | 2P / 1.25mm | 模拟麦克风差分输入（MIC_P / MIC_N） |
| J7 | Speaker | 2P / 1.25mm | 扬声器输出（VO+ / VO-） |
3.2 J1 NET / VCC_12V（8P）
| 引脚 | 信号 | 说明 |
|---|---|---|
| 1 | VCC_12V | 12V 直流电源输入 |
| 2 | GND | 地 |
| 3 | RX- | 以太网差分接收负 |
| 4 | RX+ | 以太网差分接收正 |
| 5 | TX- | 以太网差分发送负 |
| 6 | TX+ | 以太网差分发送正 |
| 7 | NET_LED | 网络指示灯驱动 |
| 8 | NA | 预留 |
J2 USB / GPIO / UART（DIP-1.25 8P）
| 引脚 | 信号 | 说明 |
|---|---|---|
| 1 | USB_DP | USB 2.0 数据正 |
| 2 | USB_DM | USB 2.0 数据负 |
| 3 | VDD_3V3 | 3.3V 电源输出 |
| 4 | GPIO49 | 通用 GPIO |
| 5 | TXD2 | UART2 数据发送 |
| 6 | RXD2 | UART2 数据接收 |
| 7 | GND | 地 |
| 8 | RESISTOR | 预留电阻位（默认下拉/高阻，实测接 GND 侧位） |
J3 SD Card（Micro SD，XKTF-015-G）
| 引脚 | 信号 | 说明 |
|---|---|---|
| 1 | TF_D2 | 数据线 2 |
| 2 | TF_D3 | 数据线 3 |
| 3 | TF_CMD | 命令 |
| 4 | VDD_3V3 | 3.3V 供电（100K/1% 串联限流） |
| 5 | TF_CLK | 时钟 |
| 6 | TF_D0 | 数据线 0 |
| 7 | TF_D1 | 数据线 1 |
| 8 | TF_DET | 卡检测 |
| 9 | GND | 地 |
J4 Debug（3P / 1.25mm）
| 引脚 | 信号 | 说明 |
|---|---|---|
| 1 | GND | 地 |
| 2 | UART0_TXD | 调试串口发送 |
| 3 | UART0_RXD | 调试串口接收 |
J5 IRCUT（4P / 1.25mm）
| 引脚 | 信号 | 说明 |
|---|---|---|
| 1 | IRCUTN | 滤光片驱动互补输出 N 端 |
| 2 | IRCUTP | 滤光片驱动互补输出 P 端 |
| 3 | GND | 地 |
| 4 | S1/S2 | 备用切换触点 |
J6 MIC（2P / 1.25mm）
| 引脚 | 信号 | 说明 |
|---|---|---|
| 1 | MIC_P | 麦克风正端（经磁珠 FB3 隔离） |
| 2 | MIC_N | 麦克风负端（经磁珠 FB4 隔离） |
J7 Speaker（2P / 1.25mm）
| 引脚 | 信号 | 说明 |
|---|---|---|
| 1 | VO+ | 功放输出正 |
| 2 | VO- | 功放输出负 |
4 主控芯片参数（AK3918AV130）
AK3918AV130 系列芯片专为人工智能物联网（AIoT）摄像机设计。该系列芯片基于双核 CPU，集成图像信号处理器（ISP）、视频处理单元及神经网络处理单元（NPU），支持高质量图像处理、低码率视频编码，以及实时 AI 推理能力，可实现目标检测与追踪、人脸检测与识别及智能视频监控等多种 AIoT 应用，同时保持较低功耗运行。在浅睡眠模式下，芯片可实现更低的功耗，显著提升产品的能效表现。在安全方面，该系列芯片内置安全引擎，支持安全启动及数据加密，可有效保证固件完整性与系统运行安全。此外，芯片还配备了 UART、SPI、MMC/SD/SDIO、TWI、以太网和 USB2.0 等多种外设接口，具备高度可扩展性，可快速适配各类终端应用需求。
| 类别 | 参数 |
|---|---|
| CPU | 双核 32 位 RISC CPU，最高工作频率 960 MHz |
| 内存 | 内置 512 Mibit DDR2 SDRAM |
| 神经网络处理器 | 支持目标检测/跟踪、人脸检测/识别等多种算法 |
| 摄像头 | 支持 MIPI 接口和 DVP 接口，支持两路 CIS 输入 |
| 图像预处理器 | 支持图像缩放/翻转；支持矩形绘制与填充；支持图像隐私遮挡；支持图像 OSD |
| 图像信号处理器 | 支持自动白平衡、自动曝光、自动对焦；Gamma 校正；坏点校正；3D/2D 降噪；边缘增强 |
| 视频编码器 | H.264 编码器，最高分辨率达 2304×4096；JPEG 编码器，最高分辨率达 16384×8192 |
| 音频编解码器 | 1 路 24 位 Sigma-Delta DAC；1 路 16 位 Sigma-Delta ADC |
| 外设接口 | 以太网接口、USB、SPI、MMC/SD/SDIO、UART、TWI |
| 安全引擎 | 支持安全启动；AES/DES/3DES 加解密；SM3/MD5/SHA；随机数生成器 |
| 封装 | QFN88 |
5 接口电路说明
NET / VCC_12V（J1）

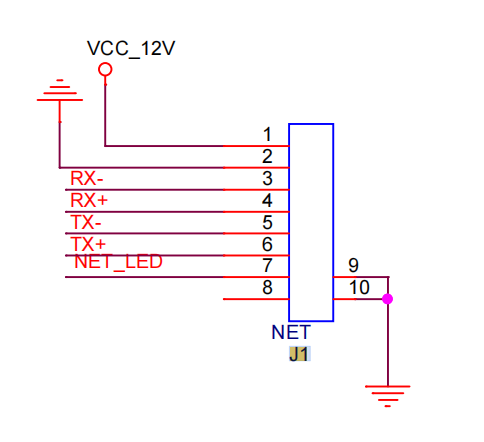

板载以太网网络变压器，RX±/TX± 差分对直接引出；12V 供电与差分对共用同一 8P 连接器；差分对各路配置 ESD5311X 防护器件。
Debug（J4）

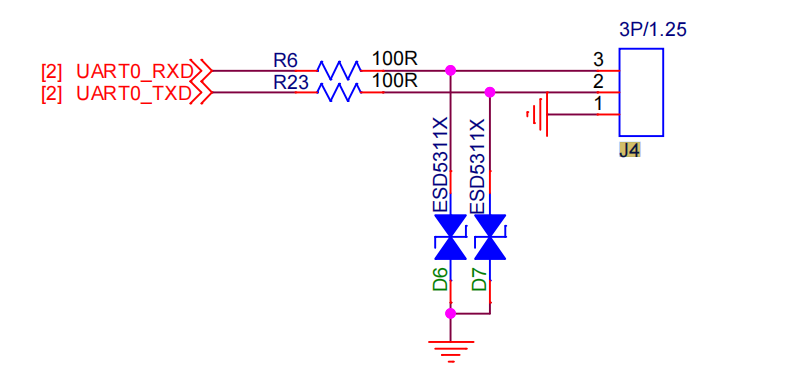

UART0_TXD / UART0_RXD 各串 100Ω 电阻（R6 / R23）后引出；配置 ESD5311X 双向 ESD 防护，触地经电阻 R52。
USB / GPIO / UART（J2）

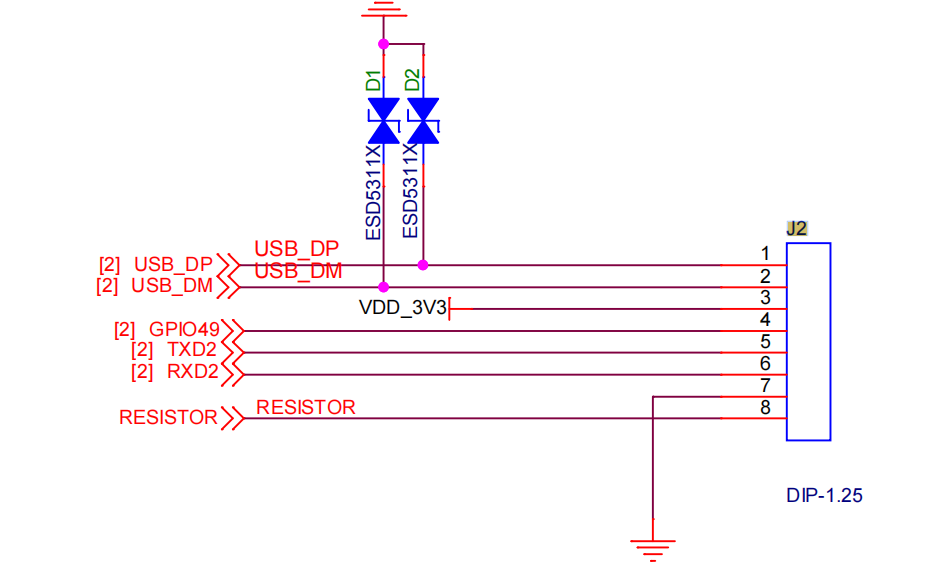

USB_DP / USB_DM 各配置 ESD5311X 双向防护；VDD_3V3 经 D1/D2 ESD 管阵列引出；GPIO49、TXD2、RXD2 为 SoC 直出信号；RESISTOR 位置用于整机电阻配置。
MIC（J6）

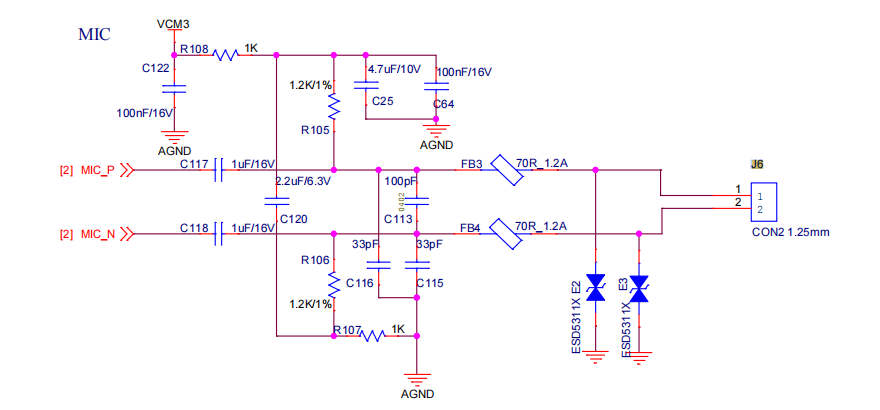

MIC_P / MIC_N 差分输入；模拟供电 VCM3 经 R108（1K）滤波 + C25（4.7uF/10V）；偏置电阻 R105 / R106（1.2K/1%），耦合电容 C117 / C118、C120；两条麦克风线分别经磁珠 FB3 / FB4 隔离后出板。
Speaker（J7）

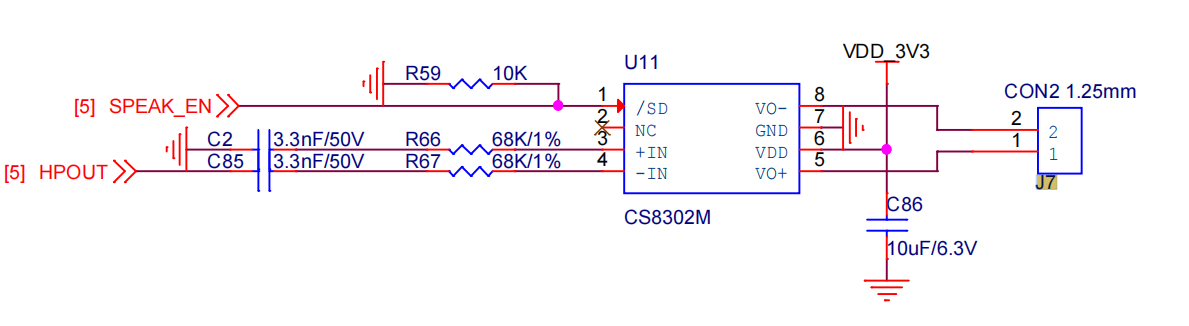

采用 CS8302M Class-D 功放；静音控制 SPEAK_EN 经 R59（10K）上拉；差分输入 HPOUT 经 R66 / R67（68K/1%）与 C2 / C85（3.3nF/50V）高通滤波；输出 VO+ / VO-。
IRCUT（J5）

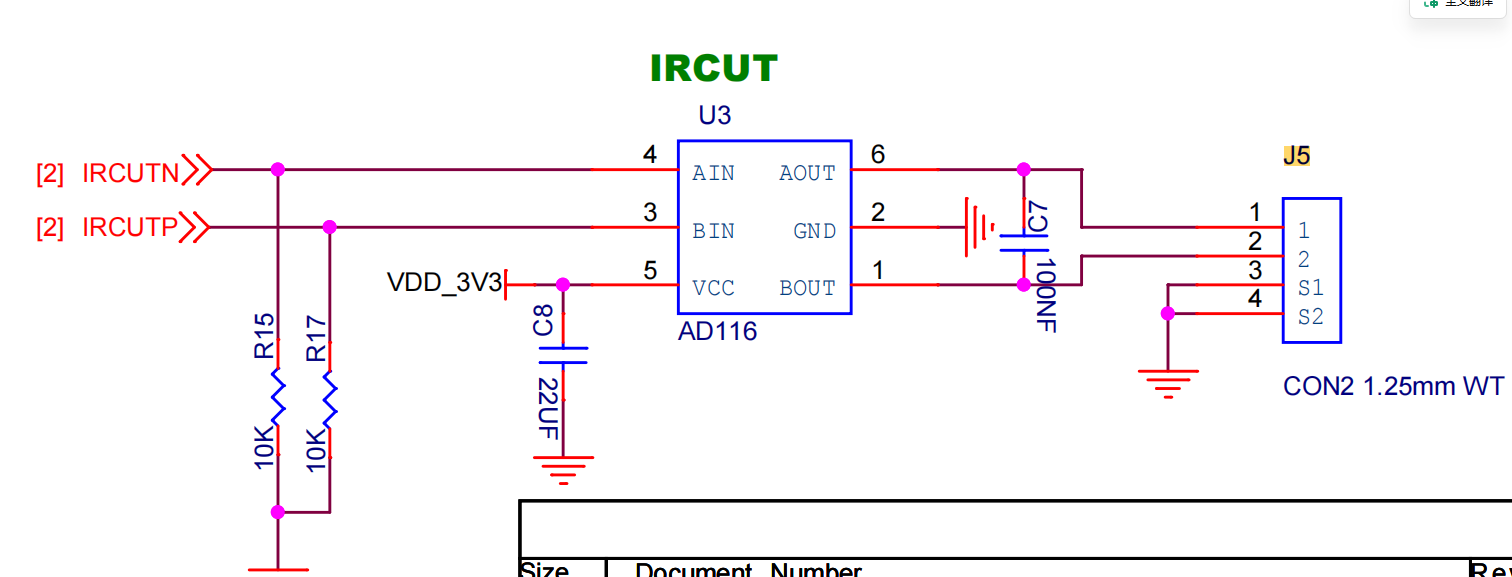

采用 AD116 驱动芯片；IRCUTN / IRCUTP 互补输出，各串 10K 上下拉（R15 / R17）；J5 另提供 S1/S2 备用切换触点。
IR_DET 红外检测

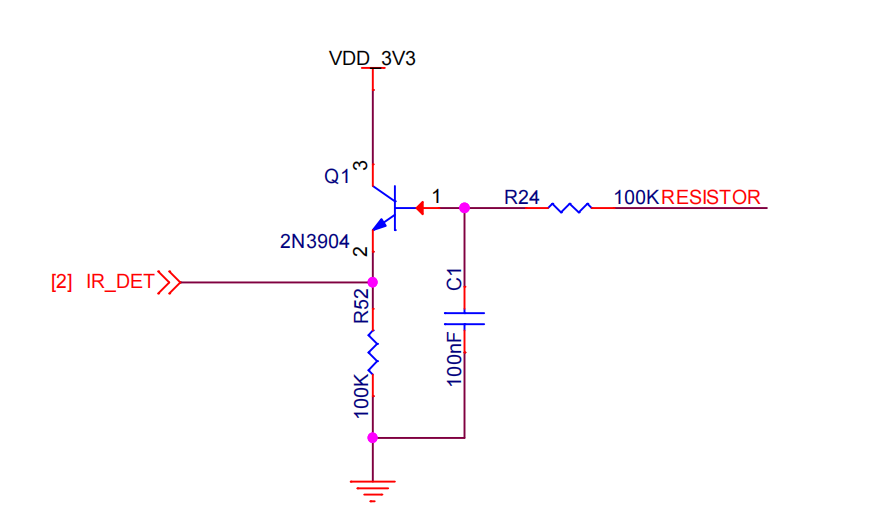

Q1（2N3904）三极管做电平转换，基极经 R52（100K）下拉，输入 IR_DET；集电极经 R24（100K）上拉至 VDD_3V3，输出 RESISTOR 侧信号。
SD Card（J3）

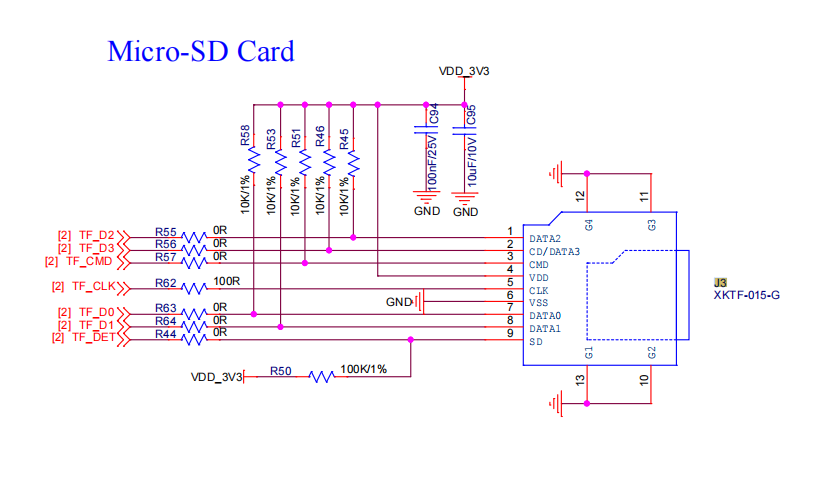

卡座型号 XKTF-015-G；TF_D0~D3 各配置 10K/1% 上拉并串 0Ω 电阻；TF_CLK 经 R62（100R）串接；VDD_3V3 经 R50（100K/1%）供电。
6 关键物料清单（BOM 摘要）
| 位号 | 器件 | 参数 / 型号 | 作用 |
|---|---|---|---|
| U14 | SoC | ANYKA AK3918AV130（6A5-05C264） | 主控 |
| U11 | 功放 | CS8302M | Speaker 驱动 |
| U3 | 驱动 | AD116 | IRCUT 驱动 |
| Q1 | 三极管 | 2N3904 | IR_DET 电平转换 |
| J1 | 网络变压器 | — | 以太网物理层 |
| J3 | TF 卡座 | XKTF-015-G | Micro SD 存储 |
| FB3 / FB4 | 磁珠 | 70Ω / 1.2A | MIC 信号隔离 |
| D1 / D2 / D6 / D7 | ESD | ESD5311X | USB、UART 静电防护 |
| C86 | 电容 | 10uF/6.3V | 功放电源去耦 |
| C8 | 电容 | 22uF | IRCUT 电源去耦 |
7 使用与设计注意事项
供电：J1 的 1 脚 VCC_12V 为唯一 12V 输入入口，网口与电源共用连接器，做整机线束时需保证 12V 供电与差分对的可靠性。
调试：UART0 仅在 J4 引出，调试时需共地；下载固件建议使用该口。
IRCUT 驱动：IRCUTN / IRCUTP 为互补输出，不能直接驱动大电流负载，滤光片切换负载需配合驱动电路余量。
MIC 偏置：MIC 偏置由板上 R105 / R106 提供，外接麦克风需为驻极体/电容式，且注意共地。
TF 卡供电：TF 电源经 R50（100K）串接，大容量高速卡需确认压降是否满足，必要时改用低阻方案。
ESD：USB 与 UART 口已内置 ESD 防护，外壳接地与整机 ESD 设计仍需配合。
