海思HI3516A HDMI开发板资料

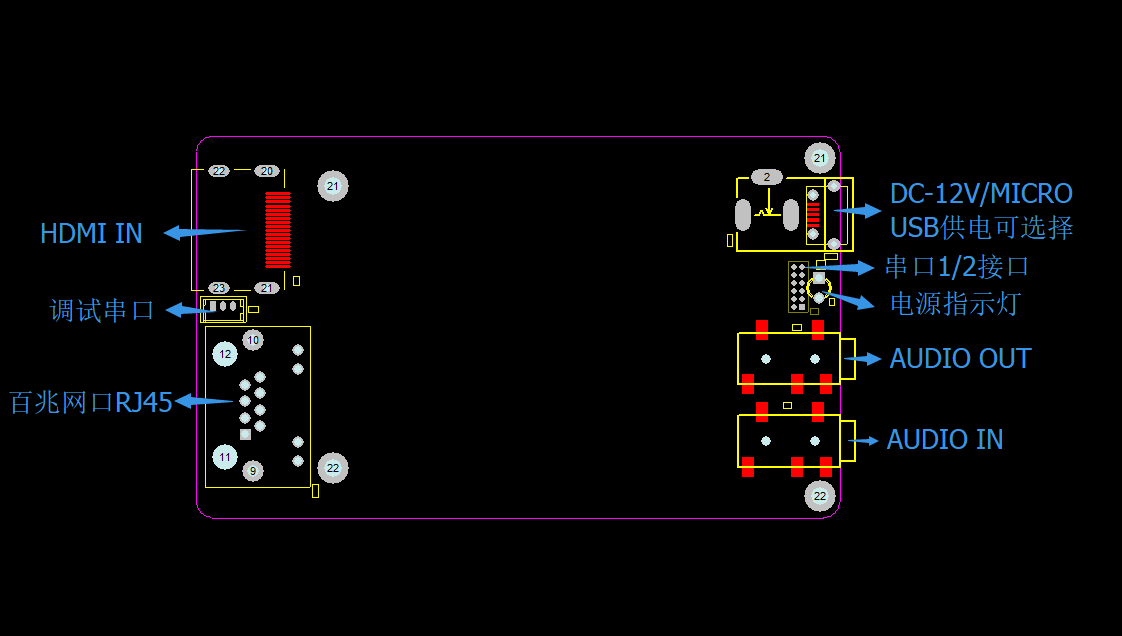

开发板接口图

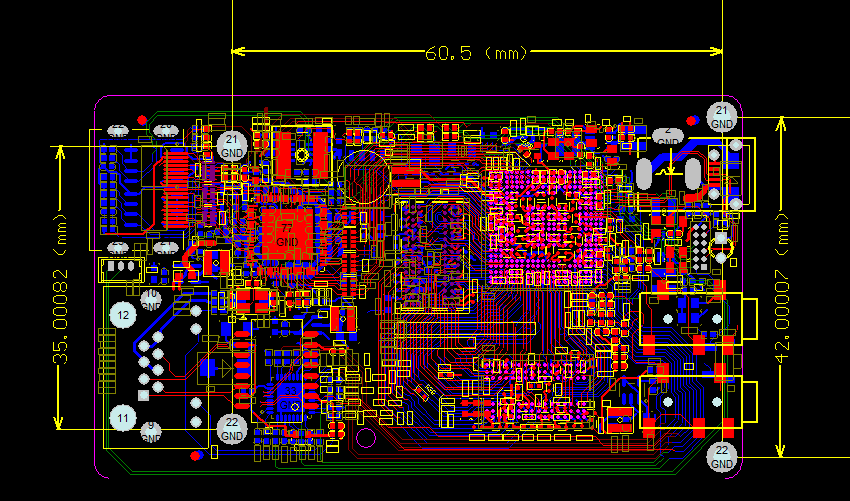

尺寸图

资料下载

3516A hdmi  虚拟机

链接:https://pan.baidu.com/s/1csmd_WNz1Hg8bCOLkGaD8g 密码:qvrs
3516A sdk 1.0.6
链接:https://pan.baidu.com/s/1uztQ2Wce8e1pv9u9omB1jw 密码:bmhw

驱动及测试例子

链接: https://pan.baidu.com/s/1rEe3yW4bJqWAZ8KDQZ8llQ 提取码: tmi0

移植opencv到3516A

链接: https://pan.baidu.com/s/1qwXCIiorWcWcyXEWbmBCWA 提取码: ohj7

测试说明

1.拿到板子后，用串口调试工具连接usb-ttl 到开发板，板子里默认跑了测试程序，需要停止然后开始您的开发过程。
串口输入 killall startapp && killall xstrive && rmmod wdt
加载it6801.ko驱动后 在应用层 调用以下代码 it6801才开始出图
msg_struct ms;// msg_struct 这个结构体在驱动源码里
int fp = open("/dev/it6801", O_RDWR);
if(fp < 0){
    printf("ioctl test error\n");
}
else{
    memset(&ms,0,sizeof ms);
    ioctl(fp, 0x10,&ms);
    printf("Get resolution success,width= %d height= %d\n",
               ms.video_width,ms.video_height);
    close(fp);
}

音频注意事项

3516A hdmi 音频
1 采样率和输入匹配
2 执行 himm 0x201200E0 0xe。//模拟音频是0xd
3. hdmi 音频 是 stAttr.enWorkmode = AIO_MODE_I2S_SLAVE;//模拟音频是 MSASTER
