君正T31X开发板资料

2.下载T31 SDK

二选一下载

百度云下载：
链接: https://pan.baidu.com/s/1DR7La-nTF7JBy7JHuUsksA 提取码: xstr
或者私有云下载
http://xstrive.tpddns.cn:5000/share.cgi?ssid=a5f3277ed9694a05b9c06a669f8e9c55

备注：

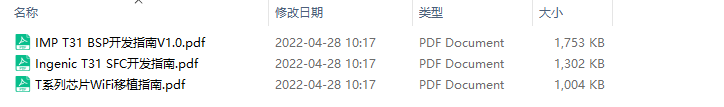

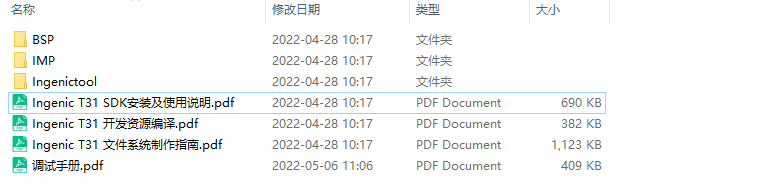

SDK安装使用文档请查看路径：\ISVP-T31-1.1.5-20220428\software\doc\

BSP开发指导资料：\ISVP-T31-1.1.5-20220428\software\doc\BSP\

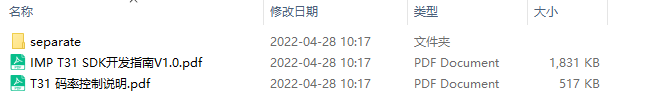

IMP开发指导资料：*\ISVP-T31-1.1.5-20220428\software\doc\IMP\

3.下载虚拟机（交叉编译工具链已包含）

二选一下载即可

百度云地址：
链接：https://pan.baidu.com/s/1TIoEI2vBohTBqELoNFXGHA 提取码：xstr
私有云地址：
http://xstrive.tpddns.cn:5000/share.cgi?ssid=82f728faab3a4c8a850e8124ed86ed24

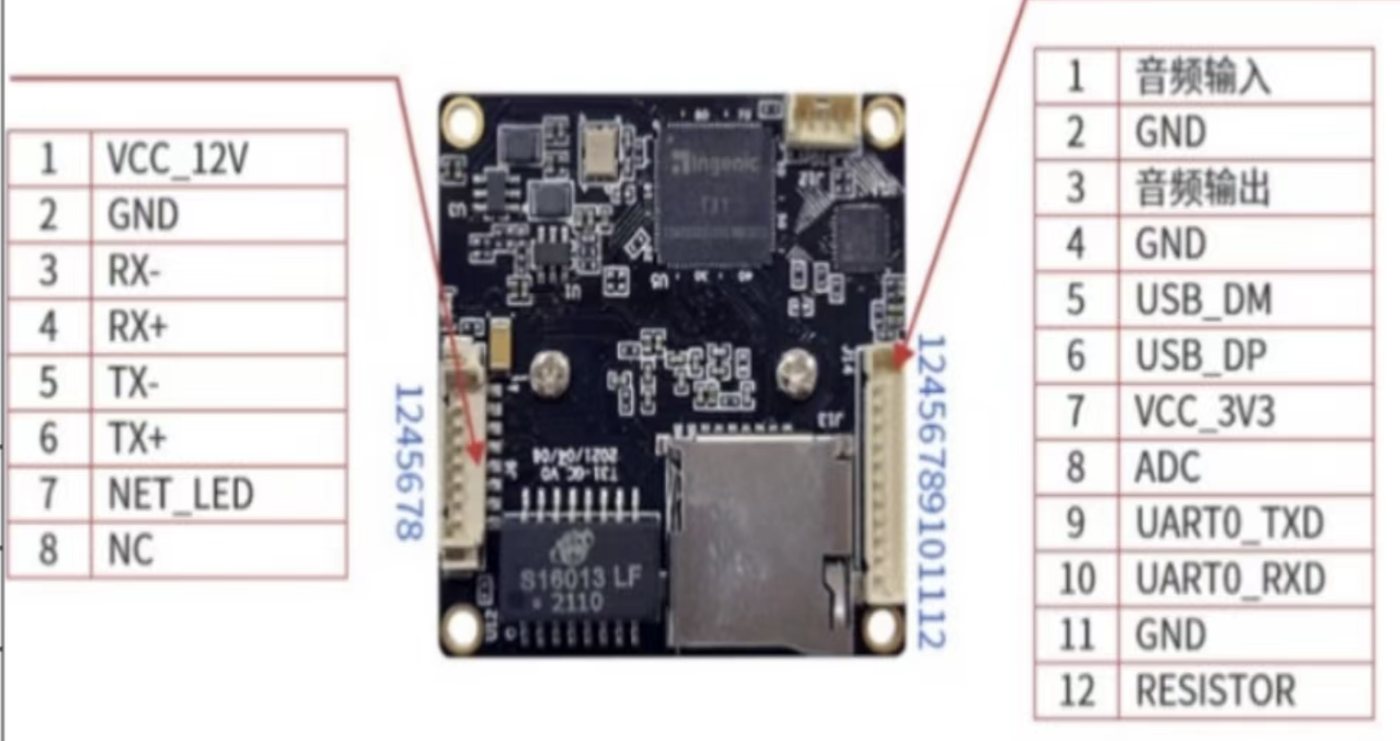

4.硬件接口图

• 1 12V供电+百兆网络（8pin）

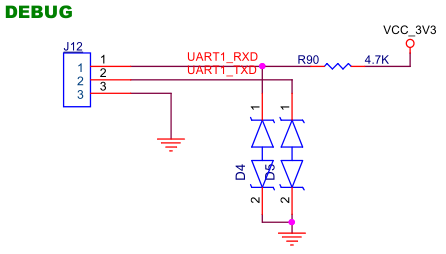

• 2 串口调试接口（3pin）

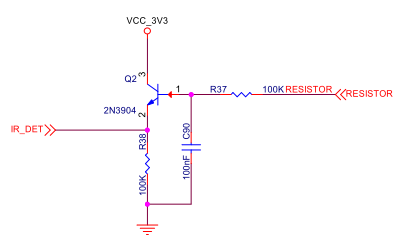

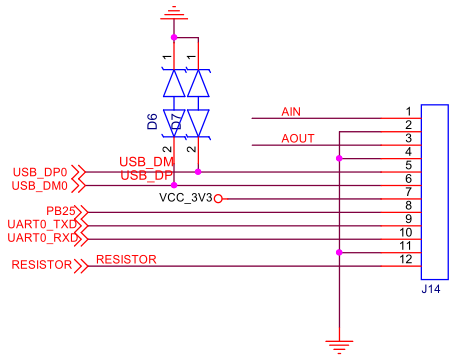

• 3 模拟音频输入+模拟音频输出+TTL串口1+USB接口+GPIO+IRCUT检测（12pin）

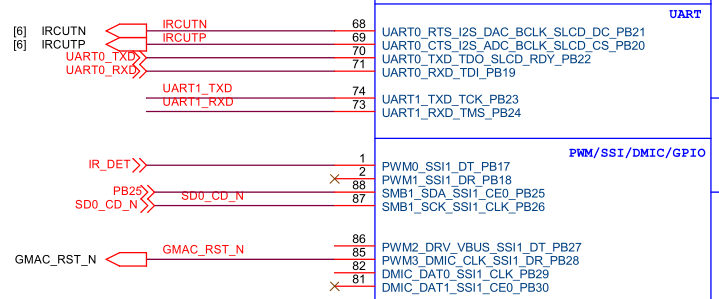

• 4 主板对应接线图

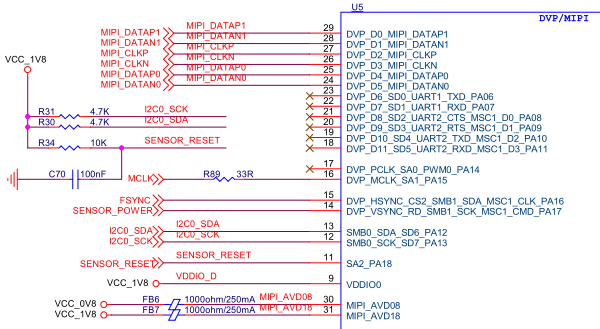

• 5 sensor接线图



• 6 Micro SD卡插槽

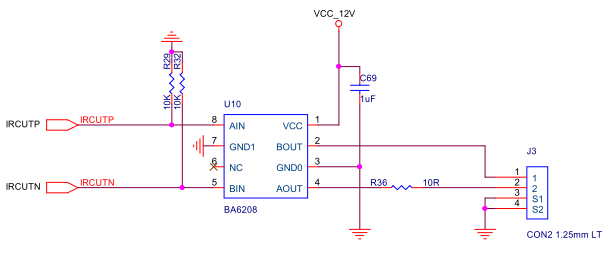

• 7 IR CUT 接口




##5.使用SDK前，请务必 读 Ingenic T31 SDK安装及使用说明.pdf

6.参考SDK里面的T31开发指南.pdf [T31开发指南20220110.pdf]2022-06-27 18:11:25 星期一

IMP T31 BSP开发指南V1.0.pdf

7.修改SDK里面的sample-common.h头文件

docs.html

8.T31X开发板基于SDK使用示例文档

T31X开发板基于SDK出图测试_v0.1.pdf

9.自己编译内核注意代码做如下修改

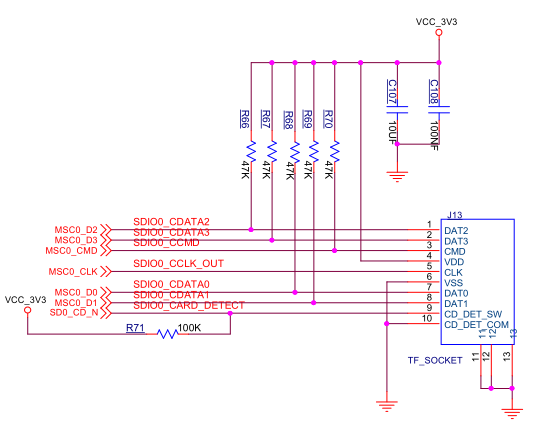

kernel/arch/mips/xburst/soc-t31/chip-t31/isvp/Swan/board.h文件里检测mmc的GPIO

修改后为：

/* ****************************GPIO MMC START******************************** */
#define GPIO_MMC_RST_N -1
#define GPIO_MMC_RST_N_LEVEL LOW_ENABLE
#define GPIO_MMC_CD_N GPIO_PB(18)
//#define GPIO_MMC_CD_N GPIO_PB(27)
#define GPIO_MMC_CD_N_LEVEL LOW_ENABLE
#define GPIO_MMC_PWR -1
#define GPIO_MMC_PWR_LEVEL HIGH_ENABLE
#define GPIO_MMC_WP_N -1
#define GPIO_MMC_WP_N_LEVEL LOW_ENABLE
/* ****************************GPIO MMC END******************************** */

编译后的内核可以识别mmc卡。

10 如果自己编译uboot，如果是T31ZX芯片，需要打一个patch

uboot-patch.txt
编译好的t31zx的uboot下载 u-boot-with-spl-fort31zx.bin

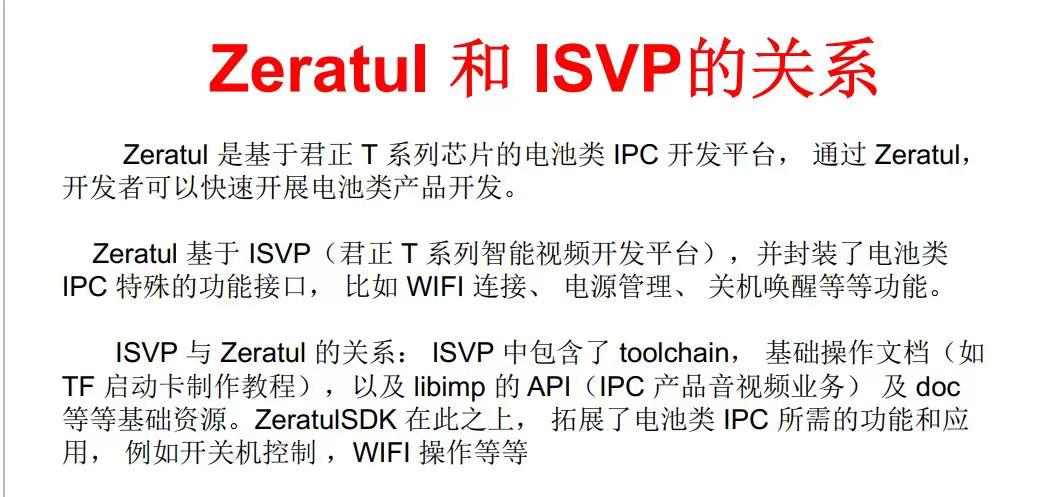

11 快启及低功耗SDK：

链接: https://pan.baidu.com/s/1MMYSdptiajIIqbv8Xgcatw 提取码: xstr

12 PCB定位孔尺寸DXF文件：

38x38(1).zip
