4G-CAT1模组
CAT1模块介绍
1、 引言
本文档仅适用于 EC801E-CN 工业级模块。
本文档介绍了 EC801E-CN 的特性及其与您的应用相连接的硬件接口和空中接口，同时还提供了模块 的硬件接口特性、射频特性、电气特性、机械规范和其他相关信息以便您快速了解本模块。

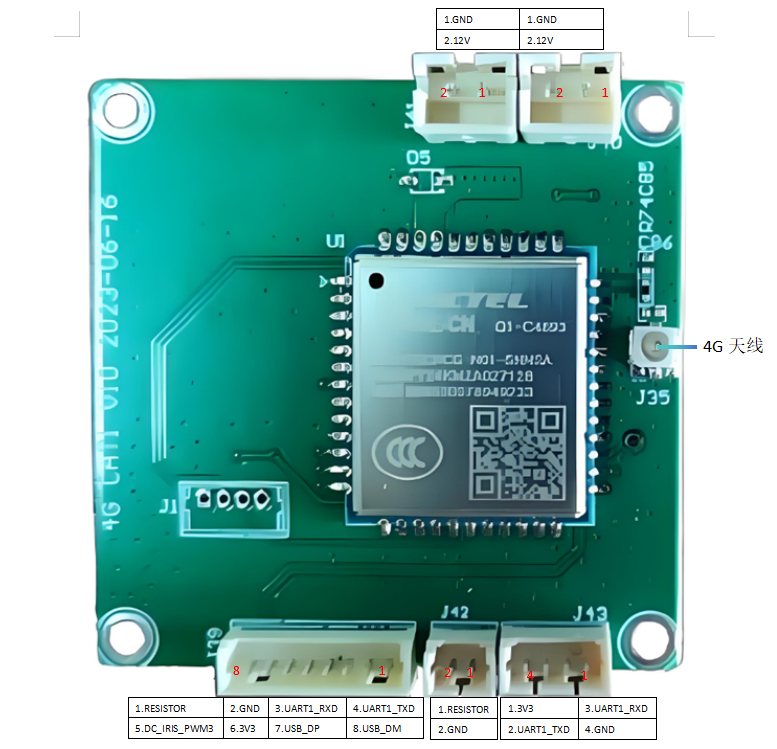

2、产品综述
模块是一款贴片式模块，封装紧凑。
| 频段及功能 EC801E-CN |
|---|
| LTE-FDD B1/B3/B5/B8 |
| LTE-TDD B34/B38/B39/B40/B41 |
| Wi-Fi Scan（可选） 802.11b/g/n with 2.4G DSSS beacon |
LTE-TDD B41 仅支持 140 MHz 带宽（2535~2675 MHz），模块的 Wi-Fi Scan 与主天线共用天线接口，两种功能不可同时使用，仅能时分复用；Wi-Fi Scan 只 支持接收，不支持发送。
3、关键特性

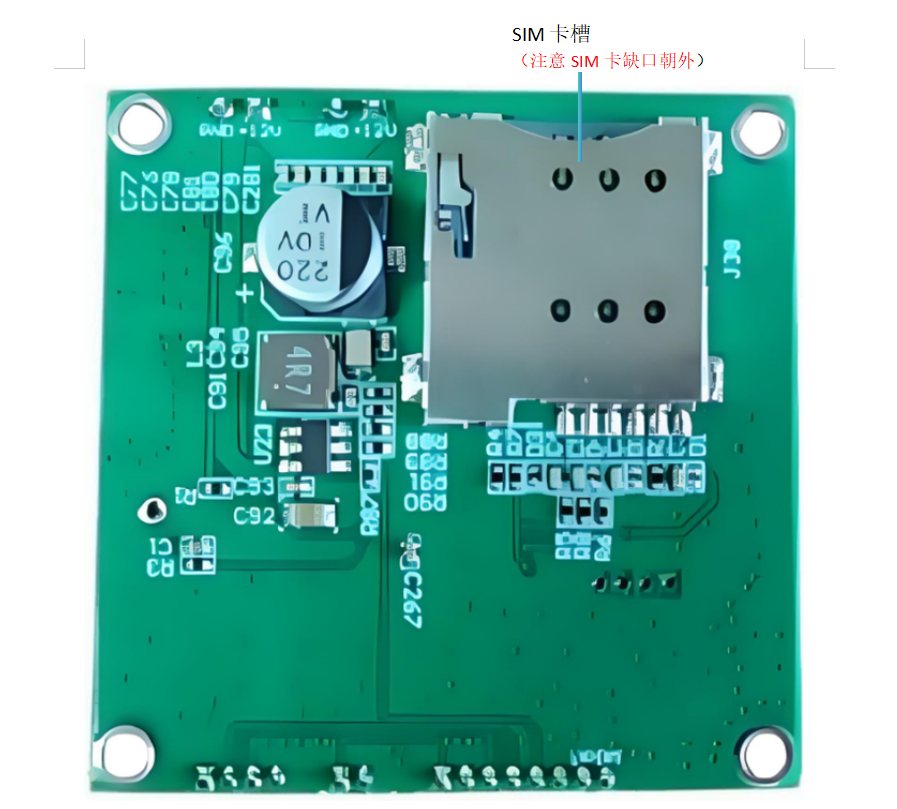

| 供电电压 ⚫ 供电电压范围：3.3~4.3 V |
|---|
| ⚫ 典型供电电压：3.8 V |
| 短消息（SMS）* |
| ⚫ 文本和 PDU 模式 |
| ⚫ 点对点短消息收发 |
| ⚫ 短消息小区广播 |
| ⚫ 短消息存储：默认存储至模块 |
| USB 接口 |
| ⚫ 符合 USB 2.0 规范（仅支持从模式） |
| ⚫ 数据传输速率：最高达 480 Mbps |
| ⚫ 用于 AT 命令通信、数据传输、软件调试、固件升级、日志输出 |
| ⚫ USB 转串口驱动：支持 Windows 8.1/10/11、Linux 2.6~6.7、Android 4.x~13.x |
| 等操作系统下的 USB 驱动 |
| USB_BOOT 接口 支持 1 路强制下载接口 |
| USIM 接口 |
| ⚫ 支持双卡单待 |
| ⚫ USIM1 接口支持 1.8 V 和 3.0 V USIM 卡，USIM2 接口仅支持 1.8 V USIM 卡 |
| ⚫ 若需同时使用两路 USIM 接口，USIM1 和 USIM2 须同时使用 1.8 V USIM 卡 |
| UART |
| 主 UART： |
| ⚫ 用于 AT 命令通信、数据传输、固件升级 |
| ⚫ 波特率默认为 115200 bps |
| ⚫ 支持 RTS 和 CTS 硬件流控 |
| 调试 UART： |
| ⚫ 用于日志输出 |
| ⚫ 支持波特 |
| I2C 接口 ⚫ 1 路 I2C 接口 |
|---|
| ⚫ 符合 I2C 总线协议规范 |
| ADC 接口 ⚫ 支持 2 路 ADC 接口 |
| ⚫ 输入电压范围：0~1.2 V |
| 指示信号 |
| ⚫ NET_STATUS 用于网络运行状态指示 |
| ⚫ STATUS 指示模块运行状态 |
| ⚫ MAIN_RI 指示 URC 信息上报 |
率 115200 bps 和 3 Mbps，默认波特率为 3 Mbps |
| AT 命令 ⚫ 符合 3GPP TS 27.007 和 3GPP TS 27.005 定义的命令 |
|---|
| ⚫ 符合移远通信增强型 AT 命令 |
| 天线接口 ⚫ LTE/Wi-Fi Scan 天线接口（ANT_MAIN） |
| ⚫ 50 Ω 特性阻抗 |
| 发射功率 ⚫ LTE 频段：Class 3 (23 dBm ±2.7 dB) |
| LTE 特性 |
| ⚫ 最大支持 Cat 1 FDD 和 TDD |
| ⚫ 1.4/3/5/10/15/20 MHz 射频带宽 |
| ⚫ 上行调制方式：QPSK、16QAM |
| ⚫ 下行调制方式：QPSK、16QAM 和 64QAM |
| ⚫ LTE-FDD 最大数据传输速率： |
| – 下行：10 Mbps |
| – 上行：5 Mbps |
| ⚫ LTE-TDD 最大数据传输速率： |
| – 下行：8.96 Mbps |
| – 上行：3.1 Mbps |
| 网络协议特性 |
| ⚫ 符合 TCP/UDP/NTP/NITZ/FILE/FTP/HTTP/PING/HTTPS/FTPS/SSL/MQTT/ |
| CMUX/PPP/MMS/SMTP/SMTPS*协议 |
| ⚫ 模块符合 PPP 协议的 PAP 和 CHAP 认证 |
| 温度范围 |
| ⚫ 正常工作温度 1：-35 °C 至+75 °C |
| ⚫ 扩展工作温度 2：-40 °C 至+85 °C |
| ⚫ 存储温度：-40 °C 至+90 °C |
| 固件升级 |
| ⚫ USB 2.0 接口 |
| ⚫ DFOTA |
| ⚫ 主 UART |
| RoHS 所有器件完全符合 EU RoHS 标准 |
