嵌入式Linux系统,稳定可靠,部署方便。支持多种视频源输入(CVBS/AHD/SDI/VGA/HDMI等),可将各种传统视频源编码为网络视频流(RTMP/HLS等),支持客户自定义视频服务器平台,支持视频分发、上传、直播。

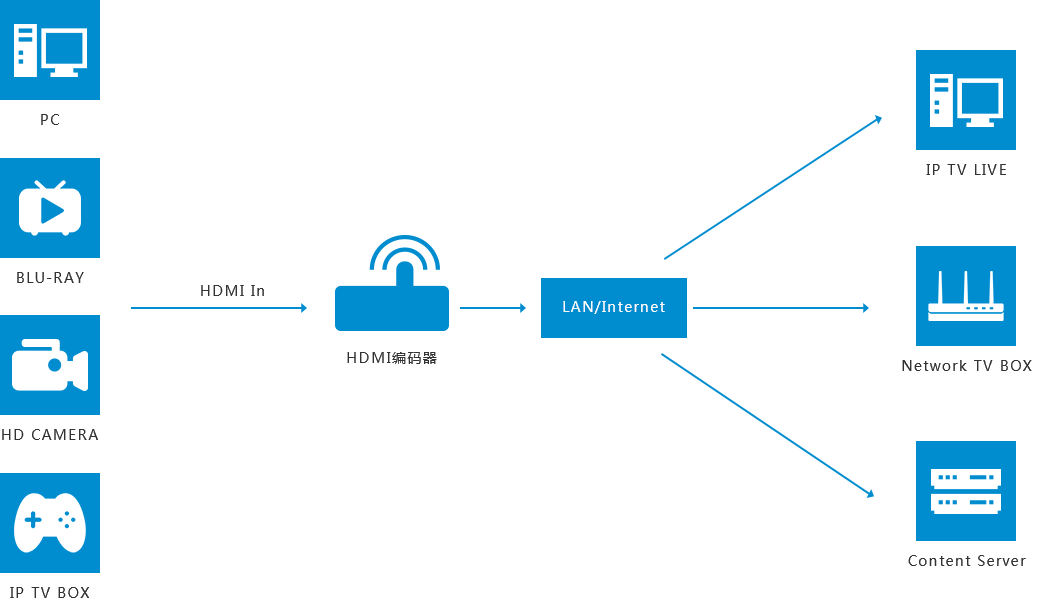

编码器流程图

产品特性

H.264/H.265高清编码,无需电脑也能实时直播

最高支持4K超清视频硬件编码,可自定义码率分辨率

支持有线/WIFI/4G等多种联网方式,满足不同使用环境

操作简单,即插即用,联网即可直播

双路RTMP推流,支持国内外直播平台和自建平台

支持HTTP/UDP/ RTSP/RTMP/ONVIF协议

集成WEB管理界面,无插件运行,兼容PC/手机/PAD全平台

支持HDMI/SDI/CVB/网络串流等多种输入格式

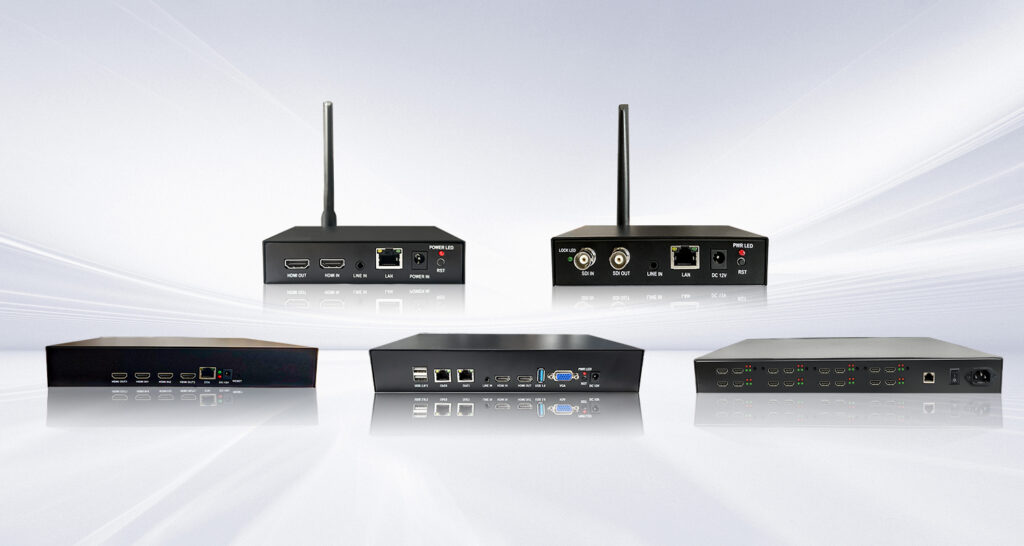

编码器选型参数表
名称 | HDMI数字编码推流器 | 4路CVBS模拟编码推流器 | 8路CVBS模拟编码推流器 |
---|---|---|---|
型号 | XST-HDMI1CH/EP | XST-CVBS4CH/EP | XST-CVBS8CH/EP |
视频输入 | HDMI,支持1路1080P/720P/480P | BNC座,支持8路CVBS 960*576 | BNC座,支持8路AHD1080P/AHD720P/CVBS |
视频输出 | / | HDMI,VGA | HDMI |
音频输入 | 3.5mm line-in 音频输入 HDMI内建音频 | RCA 莲花头,支持4路模拟LINE-IN音频输入 | RCA 莲花头,支持8路模拟LINE-IN音频输入 |
音频输出 | / | RCA 莲花头,模拟LINE-OUT音频输出 | RCA 莲花头,模拟LINE-OUT音频输出 |
视频编码 | H264(High/Main/base) / H265(Main/Base) 编码分辨率:最大1080P@60fps | 4路H264(High/Main/base) 编码分辨率:最大960*576 | 8路H264(High/Main/base) 编码分辨率:最大960*576 |
音频编码 | AAC音频编码 | 4路AAC音频编码 | 8路AAC音频编码 |
视频码率 | 32kbps~32000kbps | 32kbps~4096kbps/通道 | 32kbps~4096kbps/通道 |
音频码率 | 16kbps~256kbps | 16kbps~256kbps/通道 | 16kbps~256kbps/通道 |
视频帧率 | 1~60帧 | 25/30帧 | 25/30帧 |
网络接口 | 1个RJ45 10/100/1000Mbps自适应 | 1个RJ45 10/100/1000Mbps自适应 | 1个RJ45 10/100/1000Mbps自适应 |
USB接口 | / | 2个USB2.0 | 2个USB2.0 |
RS485 | / | 2pin RS485接口 | / |
网络协议 | RTMP推送,支持各大直播平台,支持UDP TS对接DTMB,支持HLS | RTMP推送,支持各大直播平台,支持UDP TS对接DTMB,支持HLS | RTMP推送,支持各大直播平台,支持UDP TS对接DTMB,支持HLS |
配置管理 | web管理,支持系统升级,参数配置 | web管理,支持系统升级,参数配置 | web管理,支持系统升级,参数配置 |
工作温度 | 零下10摄氏度~70摄氏度 | 零下10摄氏度~70摄氏度 | 零下10摄氏度~70摄氏度 |
工作湿度 | <90% 无凝结 | <90% 无凝结 | <90% 无凝结 |
产品尺寸 | 50*83*18mm | 255*215*42mm | 270*217*43mm |
外壳材质 | 铝合金,可定做机架式。20台起订 | 铁 | 铁,可定做机架式。20台起订 |
重量 | 200g | 420g | 850g |
电源 | DC:12V/2A | DC:12V/2A | DC:12V/2A |
