物理参数

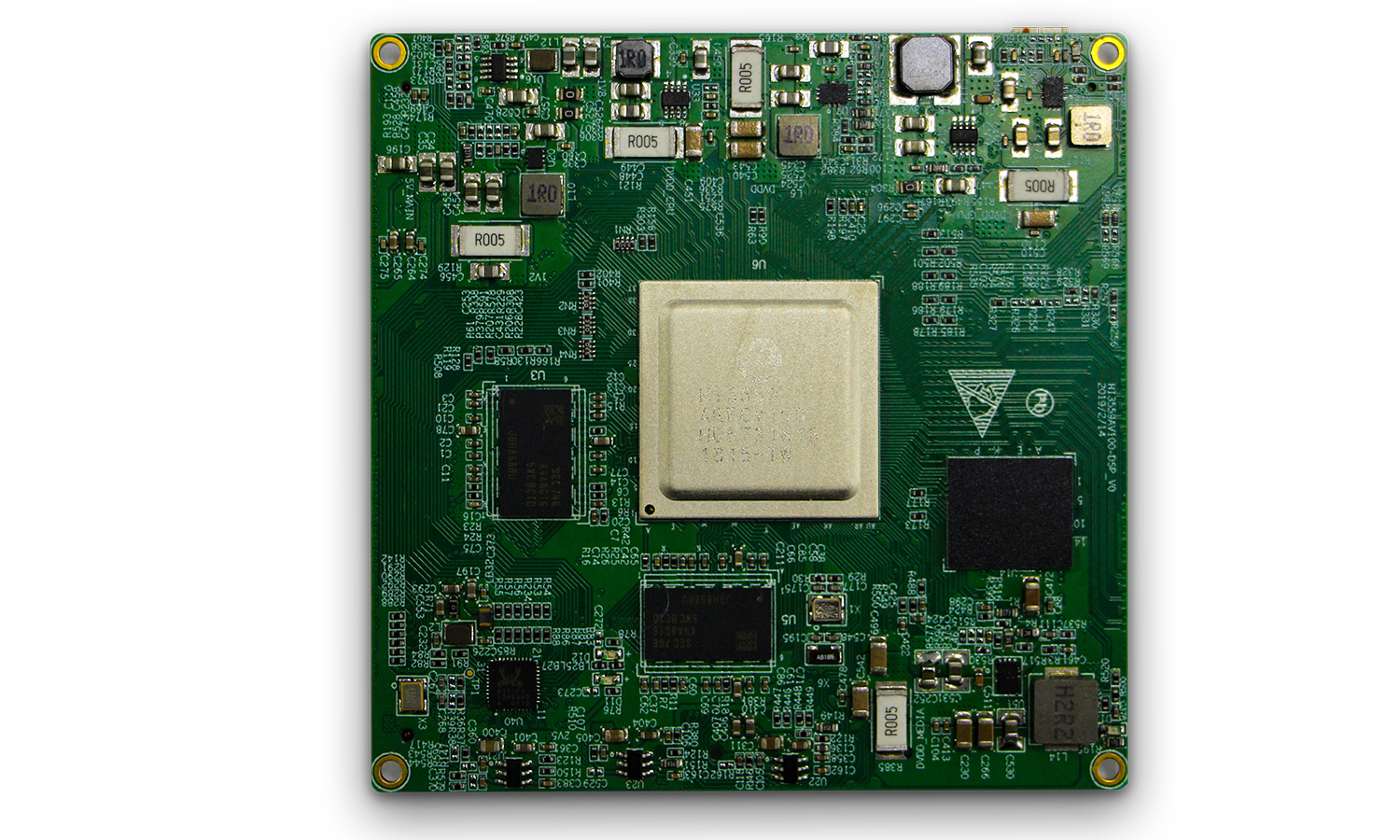

| ＊ 核心板尺寸：80*80mm | ＊ RAM: 32Gb DDR4 | ＊ ROM: 256Mb Nor Flash & 64GB EMMC5.1 |
| ＊ 底板尺寸：147*97mm |
核心板预留接口

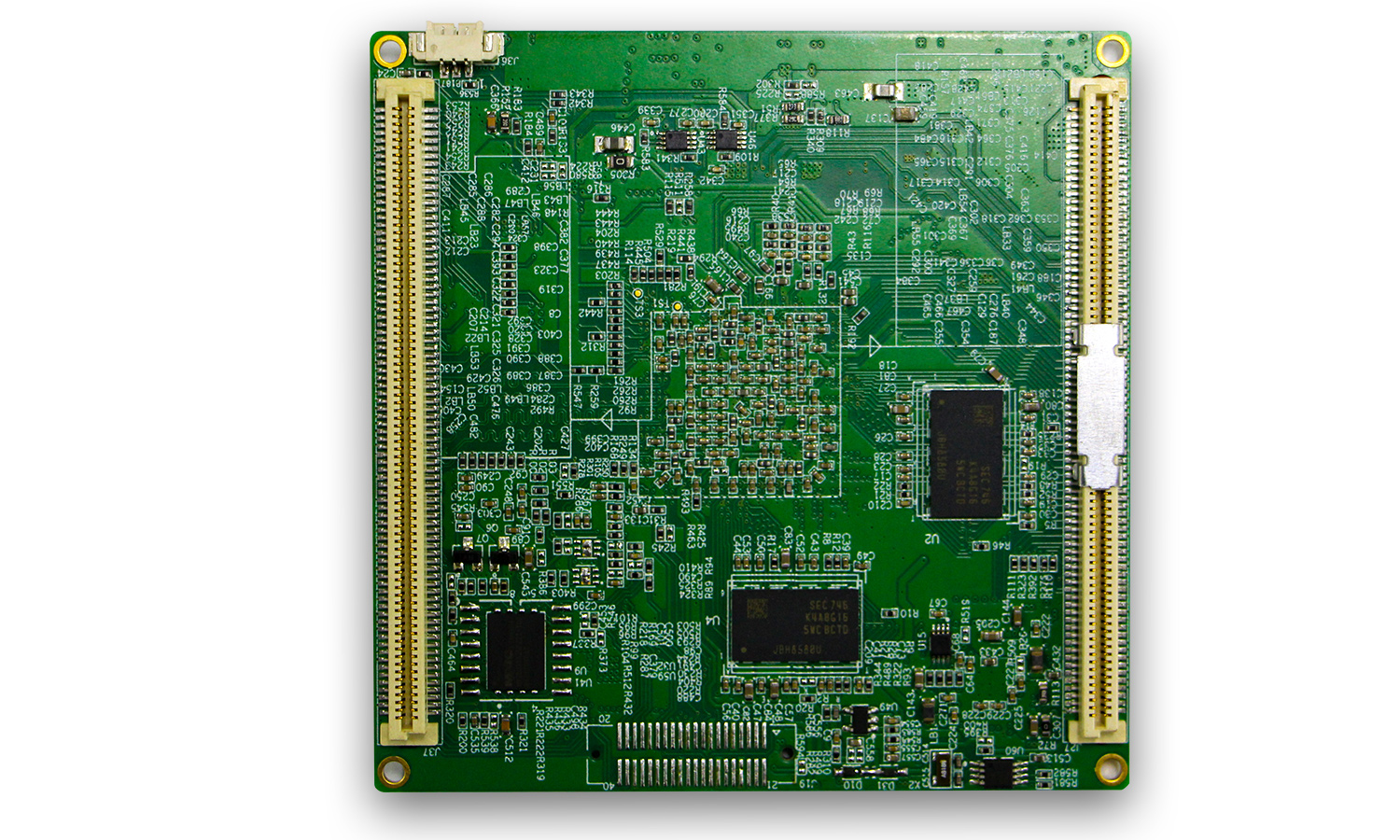

| ＊ 底板接口（160pin）*2 | ＊ 调试串口*1 |
底板预留接口
| ＊ 对接核心板接口（160pin）*2 | ＊ 12V DC 供电接口*1 | ＊ 复位按钮*1 |
| ＊ 电源LED 指示灯*1 | ＊ HDMI 输出接口*1 | ＊ 千兆网络RJ45 接口*1 |
| ＊ 音频输入接口*2 | ＊ 音频输出接口*1 | ＊ USB3.0 接口*1 |
| ＊ USB2.0 接口（4pin）*1 | ＊ SD 接口*2 | ＊ LCD 触摸屏接口（40pin+6pin）*1 |
| ＊ PCIE 扩展接口（20pin）*1 | ＊ 调试串口*1 | ＊ PCIE 扩展接口（20pin）*1 |
| ＊ I2S 扩展接口（10pin）*1 | ＊ sensor 接口（4lane*4+8lane*2+16lane*1）*7 | ＊ Micro SIM 卡插槽*1 |
| ＊ PCI-E 4G 模块接口*1 | ＊ 板载RTL8192 WIFI 模块（可选8188EUS）*1 |
